Baterie akumulatorów stosowanych w zasilaczach UPS oraz warunki ich bezpiecznej eksploatacji

arch. redakcji

arch. redakcji

Wysokie wymagania dotyczące pewności dostaw energii
elektrycznej do odbiorników o znaczeniu krytycznym zmuszają projektantów
do projektowania układów zasilania wyposażonych w zasilacze UPS.
W zasilaczach tych ważnym elementem są baterie akumulatorów, które eksploatowane
w niewłaściwy sposób stwarzają zagrożenie wybuchowe. Od poprawności ich
doboru zależy czas eksploatacji oraz poprawne funkcjonowanie systemu zasilania
gwarantowanego.

Zobacz także

Zasilanie budynków użyteczności publicznej oraz budynków mieszkalnych w energię elektryczną

Zasilanie budynków użyteczności publicznej oraz budynków mieszkalnych w energię elektryczną Zasilanie budynków użyteczności publicznej oraz budynków mieszkalnych w energię elektryczną

Przedstawiamy uaktualnione i rozszerzone merytorycznie wydanie niezbędnika elektryka z aktualnym przeglądem rynku zasilaczy UPS.

Przedstawiamy uaktualnione i rozszerzone merytorycznie wydanie niezbędnika elektryka z aktualnym przeglądem rynku zasilaczy UPS.

Wymagania dotyczące wentylacji pomieszczeń z akumulatorami stosowanymi w układach zasilania gwarantowanego

Wymagania dotyczące wentylacji pomieszczeń z akumulatorami stosowanymi w układach zasilania gwarantowanego Wymagania dotyczące wentylacji pomieszczeń z akumulatorami stosowanymi w układach zasilania gwarantowanego

Zgromadzenie dużej liczby baterii akumulatorów stanowiących zasobnik energii zasilacza UPS może stwarzać zagrożenie wybuchowe za sprawą wydzielającego się z nich wodoru. Podczas ładowania oraz rozładowywania...

Zgromadzenie dużej liczby baterii akumulatorów stanowiących zasobnik energii zasilacza UPS może stwarzać zagrożenie wybuchowe za sprawą wydzielającego się z nich wodoru. Podczas ładowania oraz rozładowywania każdy akumulator, bez względu na swoją budowę, wydziela mniejsze lub większe ilości wodoru, który tworzy z powietrzem mieszaninę. Po przekroczeniu określonego stężenia mieszanina wodoru z powietrzem uzyskuje właściwości wybuchowe.

Jak dobrać moc zespołu prądotwórczego stanowiącego awaryjne źródło zasilania?

Jak dobrać moc zespołu prądotwórczego stanowiącego awaryjne źródło zasilania? Jak dobrać moc zespołu prądotwórczego stanowiącego awaryjne źródło zasilania?

Częstym problemem, z jakim spotykają się projektanci oraz inwestorzy, jest dobór mocy zespołu prądotwórczego. W przeciwieństwie do systemu elektroenergetycznego, generator zespołu prądotwórczego jest źródłem...

Częstym problemem, z jakim spotykają się projektanci oraz inwestorzy, jest dobór mocy zespołu prądotwórczego. W przeciwieństwie do systemu elektroenergetycznego, generator zespołu prądotwórczego jest źródłem „miękkim” o parametrach obwodu zwarciowego ulegających dynamicznym zmianom. W przypadku zaniku napięcia w źródle zasilania podstawowego zespół prądotwórczy stanowiący awaryjne źródło zasilania wraz z zasilanymi odbiornikami stanowi autonomiczny system elektroenergetyczny.

Akumulatory stosowane w zasilaczach UPS stanowią magazyn energii i w zależności od typu zasilacza przeznaczone są do pracy cyklicznej (zasilacze typu VFD) lub do pracy buforowej (zasilacze typu VFI):

  • w przypadku pracy cyklicznej akumulator najpierw jest ładowany, a następnie odłączany od prostownika i przyłączany do zasilanych odbiorników.
  • w przypadku pracy buforowej zasilanie odbiornika realizowane jest z przekształtnika, który jednocześnie ładuje baterie akumulatorów. W tych warunkach akumulator pozostaje w gotowości do przejęcia obciążenia na wypadek zaniku napięcia w obwodzie zasilającym prostownik, pozostając w stanie pełnego naładowania.

Uproszczone układy współpracy baterii akumulatorów z prostownikiem przedstawia rys. 1.

baterie akumulatorow rys01

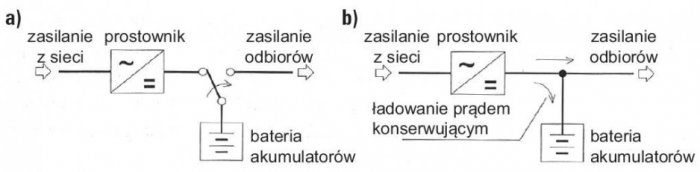

Rys. 1. Układy współpracy akumulatorów z prostownikiem: a) praca cykliczna, b) praca buforowa [1]

W zasilaczach UPS stosowane są akumulatory klasyczne o gęstości elektrolitu 1,24 kg/l lub akumulatory wykonane w technologii VRLA (Valve Regulated Lead Acid), czyli akumulatory regulowane z zaworem jednokierunkowym umożliwiającym usuwanie nadmiaru wodoru, o gęstości elektrolitu (1,25–1,3) kg/l. Akumulatory VRLA produkowane są w dwóch technologiach:

  • AGM, w której elektrolit jest umieszczony w separatorze międzypłytowym wykonanym z włókna szklanego o dużej porowatości, które eliminuje niebezpieczeństwo wycieku elektrolitu oraz zabezpiecza przed możliwością powstania zwarcia pomiędzy płytami dodatnią i ujemną,
  • SLA, w której elektrolit jest zestalony w postaci żelu, stanowiącego tiksotropową odmianę dwutlenku krzemu (SiO2).

Porównanie wybranych cech akumulatorów VRLA odmiany AGM oraz żelowej (SLA) przedstawia tab. 1.

b baterie akumulatorow tab01

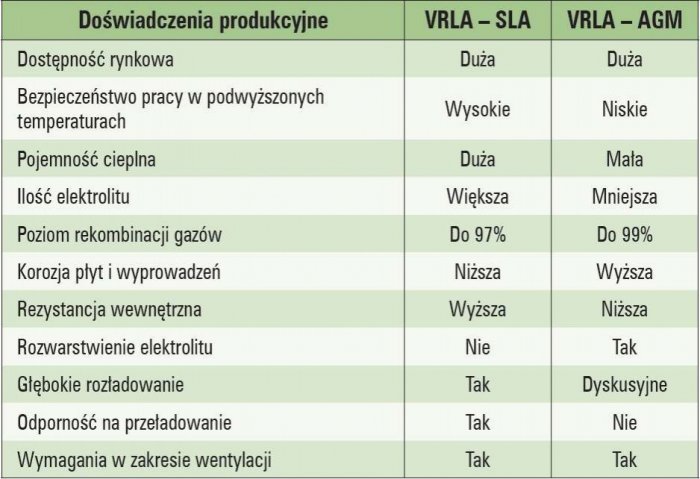

Tab. 1. Zestawienie porównawcze wybranych cech akumulatorów VRLA odmiany AGM oraz SLA [5]

W akumulatorach klasycznych wodór oraz tlen stanowiące produkt elektrochemicznego rozkładu wody są usuwane na zewnątrz przez otwory technologiczne wykonane w korkach. Natomiast w akumulatorach VRLA, które często błędnie nazywane są „szczelnymi” lub „hermetycznymi”, skutki reakcji elektrolitycznego rozkładu wody występują znacznie mniej intensywnie ze względu na wtórne reakcje powstających gazów prowadzące do znacznej ich redukcji przez ponowne powstanie wody i powrót do elektrolitu. Zagospodarowywanie powstających gazów jest jednak niecałkowite i ich nadmiar jest usuwany na zewnątrz akumulatorów przez jednokierunkowe zawory.

b baterie akumulatorow rys02

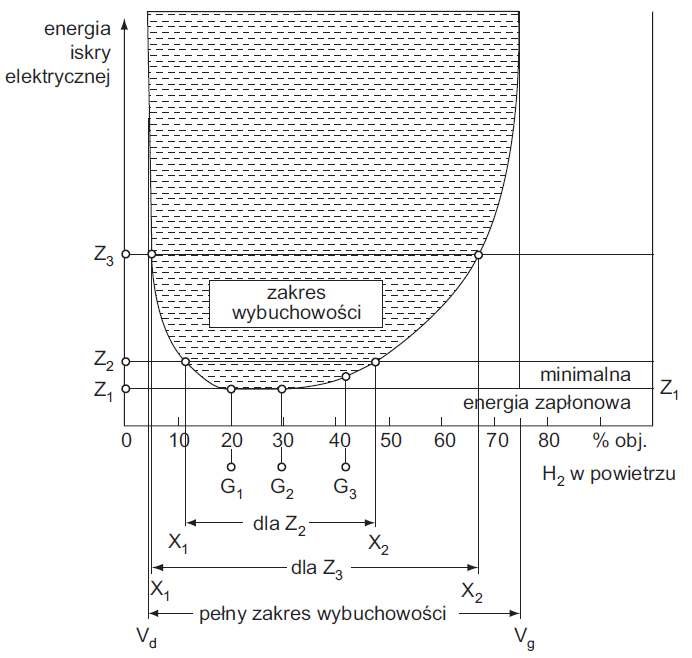

Rys. 2. Zależność energii zapłonowej od składu mieszanin wodoru z powietrzem, gdzie: Z1 – minimalna energia zapłonu Emin = 0,019 mJ, Vd – dolna granica wybuchowości (DGW), Vg – górna granica wybuchowości (GGW) [4]

Wraz z upływem czasu eksploatacji wskutek zjawiska starzenia lub błędnego jej prowadzenia mogą pojawić się ilości gazów znacznie przekraczające te powstające w normalnych warunkach. Świadczy to o tym, że akumulatory te, podobnie jak akumulatory klasyczne, stwarzają zagrożenie wskutek wprowadzania wodoru (H2) do pomieszczenia bateryjnego, który w mieszaninie z powietrzem przy stężeniu w zakresie (4–75)% staje się wybuchowy. Zakres wybuchowości wodoru został przedstawiony na rys. 2.

Przy stężeniu stechiometrycznym, wynoszącym około 29% wodoru (H2) w powietrzu, do wybuchu wystarczy energia o wartości 0,019 mJ. W praktyce stosuje się wentylację mechaniczną, choć po spełnieniu określonych warunków dopuszcza się wentylację grawitacyjną.

Sterowanie wentylacją mechaniczną przedziału bateryjnego należy realizować z wykorzystaniem układów detekcji stężenia wodoru. Układy automatyki powinny mieć ustawione dwa progi wykrywania stężenia wodoru:

  • 10% DGW, którego przekroczenie zostanie zasygnalizowane oraz zostanie uruchomiona wentylacja powodująca zwiększenie szybkości wymian powietrza o 100% w stosunku do warunków normalnych,
  • 30% DGW, którego przekroczenie spowoduje oprócz dalszego działania sygnalizacji akustyczno-dźwiękowej oraz wentylacji, wyłączenie ładowania baterii akumulatorów do chwili ustania zagrożenia.

Podstawowe wymagania w zakresie wentylacji przedziału bateryjnego wynikają bezpośrednio z normy PN‑EN 62040-1:2009 Systemy bezprzerwowego zasilania (UPS). Część 1. Wymagania ogólne i wymagania dotyczące bezpieczeństwa UPS. Aneks M (normatywny). Wentylacja przedziałów bateryjnych [6]. Przybliżoną wartość przepływu zapotrzebowanego powietrza w ciągu godziny, w [m3/h], można obliczyć ze wzoru [6]:

b baterie akumulatorow wz01

Wzór 1

gdzie:

v – wymagane rozcieńczenie wodoru (100 – 4)/4 = 24,

q – wytworzony wodór: 0,45·10–3, w [m3/Ah],

s – współczynnik bezpieczeństwa,

Ig – prąd gazowania o wartości:

1 mA – dla baterii „zamkniętych” (z zaworem VRLA) przy zmiennym napięciu,

5 mA – dla baterii otwartych przy zmiennym napięciu,

8 mA – dla baterii” zamkniętych” (z zaworem VRLA) przy stałym napięciu ładowania,

20 mA – dla baterii otwartych przy stałym napięciu ładowania,

n – liczba ogniw baterii, w [-],

CB – pojemność baterii, w [Ah],

Qp – ilość wymaganego powietrza, w [m3/h].

Przyjmując współczynnik bezpieczeństwa s = 5, wzór na obliczenie Qp może być uproszczony:

Przyjmując współczynnik bezpieczeństwa s = 5, wzór na obliczenie Qp może być uproszczony:

  •   dla baterii akumulatorów klasycznych:
b baterie akumulatorow wz02

Wzór 2

  • dla baterii akumulatorów VRLA:
b baterie akumulatorow wz03

Wzór 3

Jeżeli w pomieszczeniu z akumulatorami wolna przestrzeń V spełnia następujący warunek:

b baterie akumulatorow wz04

Wzór 4

gdzie:

Vp – objętość pomieszczenia z akumulatorami, w [m3],

Vu – objętość, jaką zajmują akumulatory ze stojakami oraz inne wyposażenie pomieszczenia, w [m3],

to wystarczające jest zastosowanie wentylacji grawitacyjnej, z umieszczonymi po przeciwnych stronach pomieszczenia otworami: dolotowym i wylotowym.

Każdy z tych otworów musi mieć powierzchnię nie mniejszą od określonej wzorem [6]:

b baterie akumulatorow wz05

Wzór 5

gdzie:

Ap – powierzchnia przekrojów otworów zewnętrznych i wewnętrznych, w [cm2].

W takim przypadku otwory wentylacyjne należy umieścić na przeciwległych ścianach. Jeżeli jest to niemożliwe i otwory wentylacyjne muszą zostać wykonane na tych samych ścianach, to odległość pomiędzy nimi nie może być mniejsza niż 2 m. Ten sam wymóg dotyczy instalowania wentylatorów wyciągowych, których odległość nie może być mniejsza niż 2 m.

Podane wymagania mają charakter orientacyjny. Opracowanie projektu wentylacji pomieszczenia bateryjnego jest zagadnieniem wymagającym specjalistycznej wiedzy i powinno być opracowane przez uprawnionego projektanta branży sanitarnej. Rola projektanta elektryka ogranicza się do zaprojektowania układu sterowania i zasilania wentylatorów.

Wentylacja pomieszczenia bateryjnego powinna spełniać wymagania według Rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 roku w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (DzU nr 109/2010, poz. 719) (pomieszczenie zagrożone wybuchem to pomieszczenie, w którym spodziewany przyrost ciśnienia przekracza wartość 5 kPa) [8].

W pomieszczeniach bateryjnych ważna jest również klimatyzacja z uwagi na znaczne ilości ciepła wydzielanego przez ładowane lub rozładowywane akumulatory. Wzrost lub zmniejszenie temperatury pomieszczenia od wartości 20°C skutkuje odpowiednio zwiększeniem lub zmniejszeniem pojemności baterii. Dla celów praktycznych ilość ciepła wydzielanego podczas rozładowywania akumulatorów można oszacować ze wzoru [6]:

b baterie akumulatorow wz06

Wzór 6

gdzie:

I – przewidywany maksymalny prąd rozładowania, w [A],

n – liczba gałęzi równoległych pracujących w czasie rozładowania, w [-],

Q – ilość ciepła wydzielanego w czasie t, w [J],

R – rezystancja jednej gałęzi szeregowej akumulatorów (rezystancję dla pojedynczego ogniwa podają producenci baterii w swoich katalogach), w [Ω],

t – przewidywany czas rozładowania, w [s].

Akumulatory stosowane w zasilaczach UPS mają napięcie znamionowe 12 V (rzadziej stosuje się akumulatory o napięciu 6 V). Są one zbudowane z pojedynczych cel o napięciu znamionowym 2 V. W razie potrzeby akumulatory te łączy się równolegle, w celu zwiększenia ich pojemności lub szeregowo – w celu zwiększenia napięcia. Przykładowe warianty układu baterii akumulatorów przedstawia rys. 3.

Baterie akumulatorów powinny być budowane z ogniw tego samego typu, pochodzących z tej samej serii produkcyjnej ze względu na rezystancję wewnętrzną, która decyduje o równomierności rozpływu prądów w poszczególnych gałęziach. Zaleca się instalowanie zabezpieczenia zwarciowego w każdym biegunie każdej gałęzi, możliwie blisko akumulatorów. Ponadto należy instalować zabezpieczenia centralne w każdym biegunie, zgodnie z zasadami przedstawionymi na rys. 3.

b baterie akumulatorow rys03

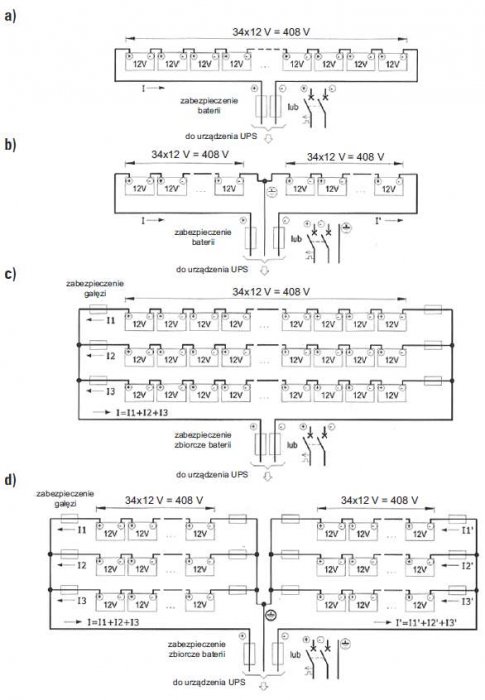

Rys. 3. Przykładowe warianty łączenia baterii akumulatorów oraz ich zabezpieczeń: a) jedna gałąź szeregowa, b) jedna gałąź dwuczęściowa z punktem środkowym, c) trzy gałęzie równoległe; d) trzy gałęzie równoległe 2-częściowe z punktem środkowym [1]

Dobór zabezpieczeń należy wykonać na podstawie spodziewanego prądu obciążenia znamionowego oraz spodziewanych prądów zwarciowych. Ponieważ rezystancja wewnętrzna akumulatorów stosowanych w zasilaczach UPS jest uzależniona od typu akumulatora i wynosi (0,5–3) mΩ/100 Ah, zwarcie będzie skutkowało przepływem prądów o dużej wartości, co należy uwzględnić przy doborze zabezpieczeń oraz doborze oprzewodowania.

Szczegółowe wymagania w zakresie metodyki pomiarów oraz obliczania rezystancji wewnętrznej akumulatorów można znaleźć w normie PN-EN 60896-21 2007 Akumulatory ołowiowe. Część 21: Typy z zaworami. Metody badań [7].

Zgodnie z zaleceniami EUROBAT (zrzeszenie europejskich producentów akumulatorów) dotyczącymi akumulatorów VRLA, liczba równolegle połączonych gałęzi akumulatorów, ze względu na prądy gałęziowe, nie może przekraczać czterech gałęzi.

Pojemność akumulatora podawana jest w Ah lub przez prąd rozładowania w czasie 20 godzin w temperaturze 20°C, do osiągnięcia napięcia końcowego pojedynczej celi Uk = 1,7 V (oznaczenie C20). Oznacza to, że akumulator o pojemności np. Q = 100 Ah będzie rozładowywany przez 20 godzin prądem o wartości:

Dla ułatwienia posługiwania się tymi wartościami wprowadzono jednostkę krotności pojemności znamionowej C, która wyraża prąd jednogodzinnego rozładowania określony jako 1C. Oznacza to, że akumulator o pojemności np. Q = 100 Ah będzie rozładowywany przez jedną godzinę prądem o wartości 100 A, ale prąd rozładowania oznaczony jako 0,1C oznacza wartość prądu 10 A i czas rozładowania akumulatora wynoszący 10 godzin.

Cechą charakterystyczną akumulatorów jest to, że im prąd rozładowania większy, tym mniejsza pojemność dysponowana, podobnie, im temperatura niższa, tym pojemność dysponowana mniejsza. Wpływ temperatury i prądu rozładowania na pojemność akumulatora przedstawia rys. 4.

Analizując rys. 4 należy zauważyć, że dla prądu rozładowania wynoszącego 0,1C czas rozładowania 10-godzinnego w temperaturze –10°C zostanie skrócony do około 80%, czyli dysponowana pojemność akumulatora wyniesie 80% jego znamionowej pojemności. Natomiast przy prądzie rozładowania wynoszącym 1C w temperaturze 200C pojemność akumulatora wyniesie około 60% jego pojemności znamionowej, przez co czas rozładowania do uzyskania napięcia odcięcia Uk, wyniesie około 30 minut (rys. 5.).

Przy doborze akumulatora należy pamiętać, że przy pracy w temperaturze niższej od określonej przez producenta pojemność akumulatora będzie niższa od pojemności znamionowej, co spowoduje skrócenie czasu pracy przy zasilaniu urządzeń. Jeżeli wymagana jest praca akumulatora w niskich temperaturach, należy dobrać akumulator o większej pojemności znamionowej.

Podczas eksploatacji akumulatorów bardzo istotne znaczenie ma niedopuszczenie do rozładowania poniżej napięcia końcowego Uk zwanego powszechnie „napięciem odcięcia”, tj. wartości, przy której po rozładowaniu akumulator zachowuje znamionową pojemność oraz znamionową żywotność. Napięcie to zależy od wartości prądu rozładowania i nie jest wartością stałą w odniesieniu do pojedynczego akumulatora. Przykładowe krzywe rozładowania akumulatora o pojemności 210 Ah w temperaturze 25°C przy różnych wartościach prądu rozładowania przedstawia rys. 5.

b baterie akumulatorow rys04

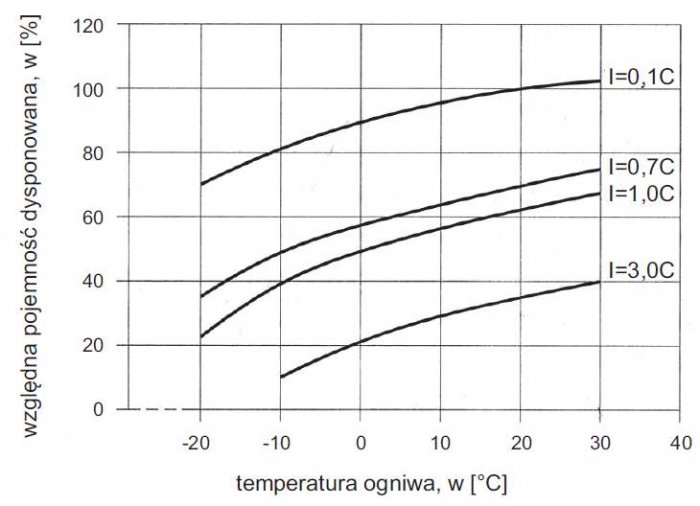

Rys. 4. Wpływ temperatury i prądu rozładowania na pojemność akumulatora [1]

b baterie akumulatorow rys05

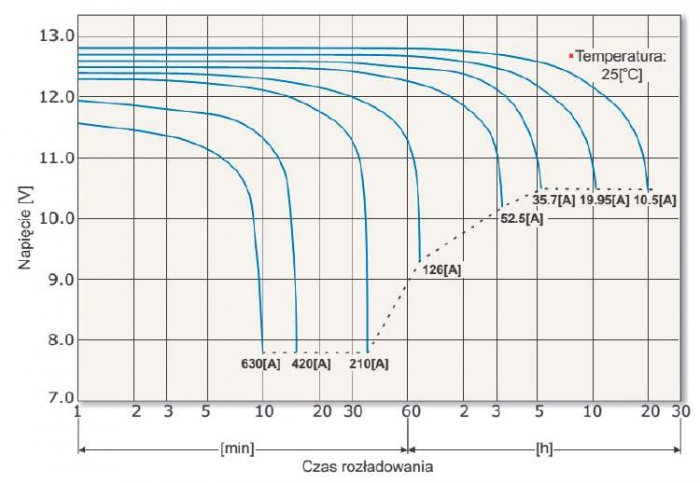

Rys. 5. Przykładowe krzywe rozładowania akumulatora w temperaturze 25°C przy różnych wartościach prądów rozładowania [9]

Jeżeli akumulator zostanie rozładowany do napięcia o wartości poniżej krzywej odcięcia, to jego pojemność zmniejszy się oraz zmniejszy się jego żywotność.

Napięcie odcięcia dla określonych prądów rozładowania podają producenci akumulatorów. Rozładowanie akumulatora poniżej wartości napięcia odcięcia grozi jego trwałym uszkodzeniem.

Każdy akumulator, którego pojemność spadła do wartości 80% jego pojemności znamionowej, należy wycofać z eksploatacji. Akumulatory SLA naładowane do pojemności znamionowej, przechowywane w temperaturze 20°C, tracą średnio 3% pojemności w ciągu miesiąca [3].

Przechowywanie akumulatorów SLA w stanie nienaładowanym może prowadzić do zmiany polaryzacji, co będzie skutkowało tym, że staną się one izolatorami. Czas przechowywania naładowanych akumulatorów SLA jest uzależniony od temperatury i wynosi:

  • 12 miesięcy w temperaturze (0–20)°C,
  • 9 miesięcy w temperaturze (21–30)°C,
  • 5 miesięcy w temperaturze (31–40)°C,
  • 2,5 miesiąca w temperaturze (41–50)°C.
b baterie akumulatorow rys06

Rys. 6. Przykładowe charakterystyki samorozładowania akumulatorów SLA w funkcji czasu, dla różnych temperatur składowania [9]

Graniczną temperaturą pracy lub przechowywania akumulatorów SLA jest temperatura +55°C. Należy jednak pamiętać, że w warunkach eksploatacji temperatura +55°C jest dopuszczona przejściowo. Ciągłe jej utrzymywanie powoduje skrócenie projektowanego okresu żywotności baterii do około 15% okresu projektowanego czasu eksploatacji.

Charakterystyki samorozładowania akumulatorów SLA w funkcji czasu dla różnych temperatur składowania przedstawia rys. 6.

Każde podwyższenie temperatury pracy akumulatora o (8–10)°C ponad temperaturę optymalną powoduje skrócenie czasu eksploatacji o połowę. Podobnie na długość eksploatacji akumulatorów ma wpływ głębokość rozładowania lub liczba cykli ładowania i rozładowania.

Przykładowe charakterystyki żywotności akumulatorów przy pracy buforowej lub pracy cyklicznej przedstawia rys. 7a i rys. 7b.

b baterie akumulatorow rys07a

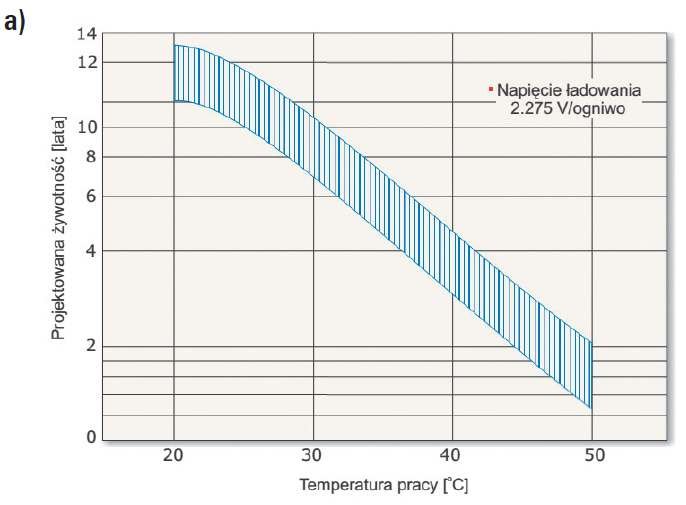

Rys. 7a. Przykładowe charakterystyki żywotności akumulatora przy pracy buforowej [9]

b baterie akumulatorow rys07b

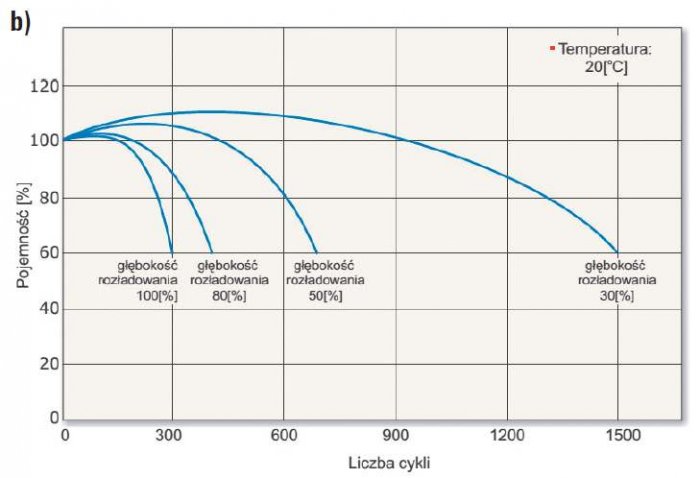

Rys. 7b. Przykładowe charakterystyki żywotności akumulatora przy pracy cyklicznej [9]

Producenci akumulatorów w kartach katalogowych podają charakterystyki stałoprądowego oraz stałomocowego rozładowania. Charakterystyki te są analogiczne i podawane w postaci tabel. W tab. 2 i tab. 3 zamieszczono ich przykłady dla akumulatora o pojemności 210 Ah.

b baterie akumulatorow tab02

Tab. 2. Przykład stałoprądowej charakterystyki rozładowania akumulatora o pojemności 210 Ah w temperaturze 250C, prąd w [A] [9]

b baterie akumulatorow tab03

Tab. 3. Przykładowa charakterystyka stałomocowego rozładowania akumulatora o pojemności 210 Ah, w temperaturze 250C, moc w [W/ogniwo] [9]

Baterie akumulatorów stosowanych w zasilaczach UPS powinny być dobierane do mocy znamionowej odbiorników zasilanych przez UPS. Za podstawę doboru należy przyjąć wymaganą moc czynną/ogniwo, którą należy wyznaczyć ze wzoru:

gdzie:

  • Pogn – wymaga moc czynna pojedynczego ogniwa przy stałomocowym rozładowaniu akumulatora do określonego napięcia odcięcia Uk, w [W/ogniwo],
  • S – znamionowa moc pozorna odbiorników, w [VA],
  • cosφz – współczynnik mocy, przy którym pracuje zasilacz UPS (współczynnik mocy zasilanych odbiorników, w [-],
  • η – sprawność zasilacza UPS dla zasilanych odbiorników, w [-],
  • n – liczba ogniw w akumulatorze (przy napięciu akumulatora 12 V – 6 ogniw; przy napięciu akumulatora 6 V – 3 ogniwa),
  • Un UPS – napięcie znamionowe w torze DC zasilacza UPS, w [V],
  • Un akum. – napięcie znamionowe bloku akumulatora, w [V]
b baterie akumulatorow wz09

– wymagana liczba akumulatorów w pojedynczej gałęzi szeregowej, w [-].

Przykład

Należy dobrać akumulatory oraz ich zabezpieczenia do zasilacza UPS o mocy 400 kVA, zasilającego odbiorniki przy współczynniku mocy cosφz= 0,8 oraz sprawności zasilacza η=0,9. Napięcie odcięcia Uk = 1,7 V/ogniwo. Wymagany czas pracy zasilanych odbiorników wynosi 30 minut. Rezystancja wewnętrzna akumulatora Rw = 2,5 mW.

Wymagana liczba gałęzi równoległych „x” oraz moc czynna w pojedynczej gałęzi P1g: na podstawie tab. 3., Pogn dysp = 471,5 W/ogniwo/Uk = 1,7 V/t = 30 minut:

Spodziewany prąd obciążenia pojedynczej gałęzi:

Spodziewany prąd obciążenia całej baterii akumulatorów:

Spodziewane prądy zwarciowe:

  • zwarcie w pojedynczej gałęzi:
  • zwarcie obejmujące całą baterię akumulatorów:

Do zabezpieczenia poszczególnych gałęzi należy przyjąć bezpieczniki topikowe WT1gG250, natomiast do zabezpieczenia głównego bezpieczniki topikowe WTN3gG1000. W obydwu przypadkach odporność zwarciowa dobieranych bezpieczników jest wystarczająca.

Na rys. 8a i rys. 8b przedstawiono przykładowe charakterystyki ładowania akumulatorów pracujących w układzie buforowym oraz cyklicznym. Z rysunku wynika, że całkowicie rozładowany akumulator do napięcia odcięcia Uk zostanie naładowany po 24 godzinach.

b baterie akumulatorow rys08a

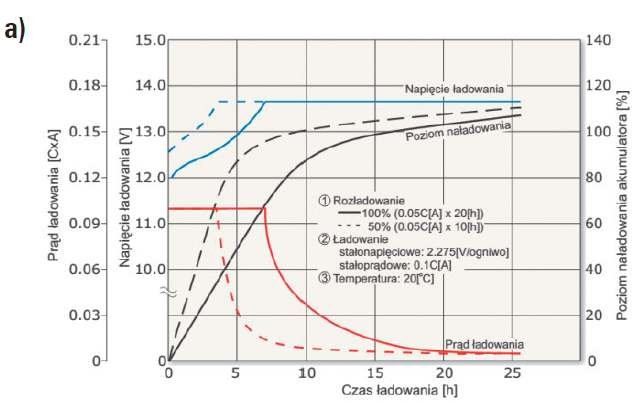

Rys. 8a. Przykładowe charakterystyki ładowania akumulatora przy pracy buforowej [9]

b baterie akumulatorow rys08b

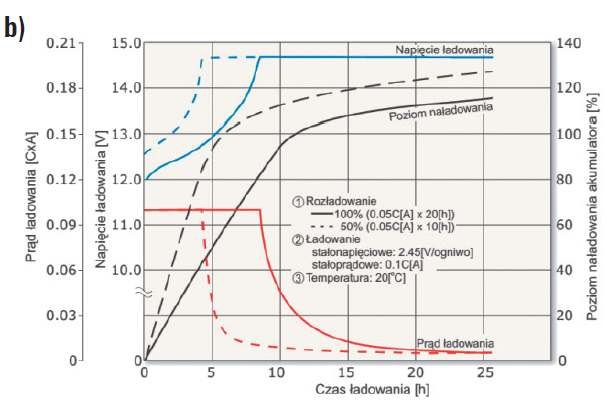

Rys. 8b. Przykładowe charakterystyki ładowania akumulatora przy pracy cyklicznej [9]

Przedstawione charakterystyki dotyczą temperatury 20°C. W przypadku innej temperatury, należy wprowadzić poprawkę wynoszącą przeciętnie ±3 mV/°C/ogniwo. Znak ujemny dotyczy temperatur wyższych od optymalnych, a znak plus – temperatur niższych od optymalnych.

b baterie akumulatorow rys09

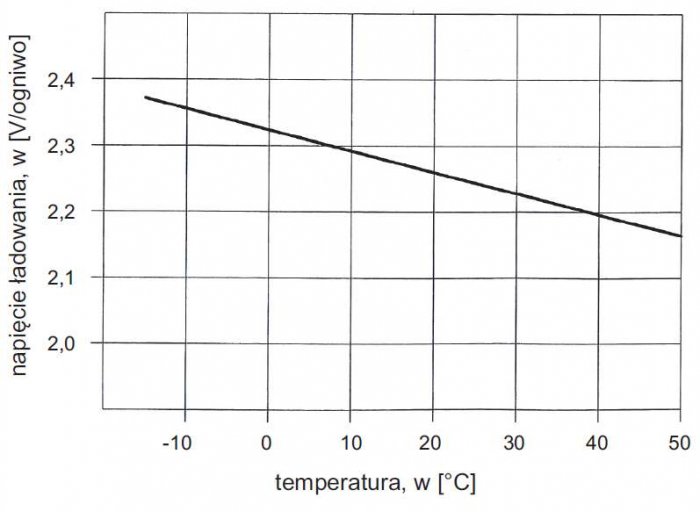

Rys. 9. Przykładowa zależność napięcia ładowania od temperatury [1]

Przykładową zależność napięcia ładowania od temperatury przedstawia rys. 9.

Literatura

  1. T. Sutkowski, Rezerwowe i bezprzerwowe zasilanie w energię elektryczną. Urządzenia i układy, COSiW SEP, Warszawa 2007.
  2. A. Czerwiński, Akumulatory, baterie, ogniwa, WKŁ, Warszawa 2013.
  3. Podręcznik projektanta systemów sygnalizacji pożarowej, SITP, ITB, Warszawa, marzec 2009
  4. J. Wiatr, M. Orzechowski, M. Miegoń, A. Przasnyski, Poradnik projektanta systemów zasilania awaryjnego i gwarantowanego, wyd. 2, EATON, Warszawa 2008.
  5. Z. Łęgosz, Stacjonarne baterie kwasowo-ołowiowe w systemach zasilania potrzeb własnych, „Wiadomości energetyczne” nr 7-8/2004.
  6. PN-EN 62040-1:2009 Systemy bezprzerwowego zasilania (UPS). Część 1: Wymagania ogólne i wymagania dotyczące bezpieczeństwa UPS. Aneks M (normatywny). Wentylacja przedziałów bateryjnych.
  7. PN-EN 60896-21:2007 Akumulatory ołowiowe. Część 21: Typy z zaworami. Metody badań.
  8. Rozporządzenie Ministra Sprawa Wewnętrznych i Administracji z dnia 7 czerwca 2010 roku w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (DzU nr 109/2010, poz. 719).
  9. Karta katalogowa akumulatora EPL 210-12 – www.aval.com.pl.

Chcesz być na bieżąco? Zapisz się do naszego newslettera!

Galeria zdjęć

Tytuł
przejdź do galerii

Komentarze

  • Igor Igor, 04.04.2016r., 08:56:41 W kwestii UPS ciekawe rozwiązanie znalazłem też tu :) zainteresowanym tematem polecam: http://www.elektro.info.pl/artykul/id6309,w-polowie-2015-roku-eaton-wprowadzil-ups-ktory-zapewnia-niezrownana-elastycznosc-systemu-oraz-oszczedna-ciaglosc-biznesowa

Najnowsze produkty i technologie

Dobór ograniczników przepięć do aplikacji PV w praktyce

Dobór ograniczników przepięć do aplikacji PV w praktyce Dobór ograniczników przepięć do aplikacji PV w praktyce

Ograniczniki przepięć (SPD – popularny skrót z języka angielskiego) chronią instalację elektryczną przed przepięciami łączeniowymi (pochodzącymi od silników, falowników, styczników) i pochodzącymi od wyładowań...

Ograniczniki przepięć (SPD – popularny skrót z języka angielskiego) chronią instalację elektryczną przed przepięciami łączeniowymi (pochodzącymi od silników, falowników, styczników) i pochodzącymi od wyładowań atmosferycznych (bezpośrednich i pośrednich, np. w bliskie drzewa czy linię przesyłową).

Inteligentne rozwiązania dla domu – Legrand Netatmo

Inteligentne rozwiązania dla domu – Legrand Netatmo Inteligentne rozwiązania dla domu – Legrand Netatmo

Przy współpracy z NETATMO Legrand wprowadził na rynek nowoczesny system automatyki domowej, który może zmienić oblicze branży. To pełna kontrola nad domem, łatwy montaż, bezprzewodowa łączność, zdalne...

Przy współpracy z NETATMO Legrand wprowadził na rynek nowoczesny system automatyki domowej, który może zmienić oblicze branży. To pełna kontrola nad domem, łatwy montaż, bezprzewodowa łączność, zdalne sterowanie, a także elegancja i prestiż, które razem tworzą kompletne rozwiązania dla najbardziej wymagających klientów. To również korzyści dla instalatorów i dystrybutorów, którzy mogą poszerzyć swoją ofertę produktów i usług.

Jak kupić dobry telewizor?

Jak kupić dobry telewizor? Jak kupić dobry telewizor?

Rynek telewizorów pęka w szwach. Możemy wybierać spośród dziesiątek producentów oraz setek modeli. Który telewizor będzie optymalny dla naszych potrzeb? Czy musimy koniecznie kupować ogromy ekran w najwyższej...

Rynek telewizorów pęka w szwach. Możemy wybierać spośród dziesiątek producentów oraz setek modeli. Który telewizor będzie optymalny dla naszych potrzeb? Czy musimy koniecznie kupować ogromy ekran w najwyższej możliwej rozdzielczości?

Spotkania z klientami w trudnym czasie pandemii wciąż możliwe

Spotkania z klientami w trudnym czasie pandemii wciąż możliwe Spotkania z klientami w trudnym czasie pandemii wciąż możliwe

Mimo niesprzyjających warunków spowodowanych obostrzeniami związanymi z pandemią, stoisko Elektrometal Energetyka SA cieszyło się ogromnym zainteresowaniem podczas 33. Międzynarodowych Energetycznych Targów...

Mimo niesprzyjających warunków spowodowanych obostrzeniami związanymi z pandemią, stoisko Elektrometal Energetyka SA cieszyło się ogromnym zainteresowaniem podczas 33. Międzynarodowych Energetycznych Targów Bielskich w dniach 15-17 września 2020. Po raz pierwszy gościliśmy Państwa na dużym, przestronnym stoisku w hali A, gdzie w miłej i bezpiecznej atmosferze mogliśmy przeżyć wspólnie tę wyjątkową edycję targów, chwaląc się przy okazji nowymi certyfikatami ISO od szwajcarskiej firmy SGS SA.

Kontrola i optymalizacja spalania – czego potrzebujesz do profesjonalnych pomiarów?

Kontrola i optymalizacja spalania – czego potrzebujesz do profesjonalnych pomiarów? Kontrola i optymalizacja spalania – czego potrzebujesz do profesjonalnych pomiarów?

Wszędzie tam, gdzie niezbędne jest dokonanie precyzyjnych pomiarów lub monitorowanie emisji, instalatorzy wykorzystują analizatory spalin. Regularna konserwacja oraz serwisowanie kotłów i palników pozwalają...

Wszędzie tam, gdzie niezbędne jest dokonanie precyzyjnych pomiarów lub monitorowanie emisji, instalatorzy wykorzystują analizatory spalin. Regularna konserwacja oraz serwisowanie kotłów i palników pozwalają na utrzymanie instalacji spalania w dobrym stanie, zachowując jej wysoką wydajność, żywotność i bezpieczeństwo użytkowania. Sprzęt do tego przeznaczony oferuje marka MRU, której wyłącznym polskim importerem i dostawcą usług serwisowych jest Merazet – dystrybutor aparatury kontrolno-pomiarowej...

SZARM – prezentacja z uczuciem

SZARM – prezentacja z uczuciem SZARM – prezentacja z uczuciem

Podobno dobra prezentacja powinna odwoływać się do uczuć, a nie do liczb. Trzeba tylko uprzednio ustalić, do jakich uczuć będziemy się odwoływali. Wybór jest szeroki: rezygnacja i depresja z powodu braku...

Podobno dobra prezentacja powinna odwoływać się do uczuć, a nie do liczb. Trzeba tylko uprzednio ustalić, do jakich uczuć będziemy się odwoływali. Wybór jest szeroki: rezygnacja i depresja z powodu braku zamówień, niska samoocena i zazdrość wywoływane agresywną reklamą innych firm, wściekły atak na działania lub przedstawicieli konkurencji, chłodne porównanie parametrów prezentowanego produktu i wyrobów konkurencji, porównywanie z rozbawieniem i poczuciem wyższości, euforia wywołana ostatnim sukcesem...

Jak połączyć I/O z systemami IT lub chmurą informatyczną?

Jak połączyć I/O z systemami IT lub chmurą informatyczną? Jak połączyć I/O z systemami IT lub chmurą informatyczną?

Integracja sieci OT z systemami IT w krajowym przemyśle jest coraz większa, dlatego coraz większe wymagania stawia się urządzeniom ze świata OT, takim jak sterowniki PLC czy wyspy I/O. Są one wyposażane...

Integracja sieci OT z systemami IT w krajowym przemyśle jest coraz większa, dlatego coraz większe wymagania stawia się urządzeniom ze świata OT, takim jak sterowniki PLC czy wyspy I/O. Są one wyposażane w nowe funkcje i protokoły, aby zapewnić lepsze połączenie z systemami nadrzędnymi. Jednak czasami wbudowana funkcjonalność może nie wystarczać lub zwyczajnie ograniczać projektanta/integratora.

Stacje ładowania AC i DC

Stacje ładowania AC i DC Stacje ładowania AC i DC

W roku 2018 wprowadzono Ustawę o elektromobilności i paliwach alternatywnych (DzU 2018 poz.317 z późn. zm.)[1], która ma za zadanie wesprzeć rozwój infrastruktury do ładowania pojazdów elektrycznych. Ustawa...

W roku 2018 wprowadzono Ustawę o elektromobilności i paliwach alternatywnych (DzU 2018 poz.317 z późn. zm.)[1], która ma za zadanie wesprzeć rozwój infrastruktury do ładowania pojazdów elektrycznych. Ustawa wprowadza mechanizmy wspierające rozwój zeroemisyjnego transportu oraz całej infrastruktury. Jednak oprócz wsparcia, ustawa oraz rozporządzenie Ministra Energii (DzU 2019, poz.1316)[2] w sprawie wymagań technicznych dla stacji i punktów ładowania, stanowiących element infrastruktury ładowania...

Bezpieczniki firmy SIBA do zabezpieczeń systemów fotowoltaicznych

Bezpieczniki firmy SIBA do zabezpieczeń systemów fotowoltaicznych Bezpieczniki firmy SIBA do zabezpieczeń systemów fotowoltaicznych

Napięcie pojedynczego ogniwa fotowoltaicznego jest niewielkie i wynosi od 0,3 V do 1,2 V. Aby zwiększyć uzyskiwane napięcie, ogniwa fotowoltaiczne łączy się szeregowo w panelach fotowoltaicznych, stanowiących...

Napięcie pojedynczego ogniwa fotowoltaicznego jest niewielkie i wynosi od 0,3 V do 1,2 V. Aby zwiększyć uzyskiwane napięcie, ogniwa fotowoltaiczne łączy się szeregowo w panelach fotowoltaicznych, stanowiących najmniejsze zintegrowane jednostki systemu. W celu dalszego zwiększenia napięcia, panele fotowoltaiczne łączy się szeregowo w łańcuchy, a w celu zwiększenia prądu, łańcuchy łączy się równolegle w zespoły.

Fotowoltaika – Twój krok w proekologiczną przyszłość

Fotowoltaika – Twój krok w proekologiczną przyszłość Fotowoltaika – Twój krok w proekologiczną przyszłość

Polska przeżywa właśnie fotowoltaiczny boom – moc zainstalowana elektrowni słonecznych przekroczyła już 2 GW. Jak skorzystać z tego trendu i zarabiać na słońcu?

Polska przeżywa właśnie fotowoltaiczny boom – moc zainstalowana elektrowni słonecznych przekroczyła już 2 GW. Jak skorzystać z tego trendu i zarabiać na słońcu?

Jaką rezystancję akumulatora w rzeczywistości mierzy tester METRACELL BT PRO?

Jaką rezystancję akumulatora w rzeczywistości mierzy tester METRACELL BT PRO? Jaką rezystancję akumulatora w rzeczywistości mierzy tester METRACELL BT PRO?

Testowanie akumulatorów polega przede wszystkim na poszukiwaniu symptomów wskazujących na ich przyspieszone starzenie się, w celu określenia stopnia ich zużycia, a tym samym sprawności. Jednak taka kontrola...

Testowanie akumulatorów polega przede wszystkim na poszukiwaniu symptomów wskazujących na ich przyspieszone starzenie się, w celu określenia stopnia ich zużycia, a tym samym sprawności. Jednak taka kontrola nie jest tak łatwa, jak się wydaje. Doskonałą analogią będzie w tym przypadku nasze ciało. Badając wydolność organizmu, nie ma większego sensu szukanie wyłącznie zakrzepów w tętnicach (podobnie jak korozji w ogniwach akumulatora). Wskazane jest także sprawdzenie, czy zawartość tlenu we krwi jest...

WARSZTATY ONLINE: Zautomatyzowana identyfikacja kabli i komponentów

WARSZTATY ONLINE: Zautomatyzowana identyfikacja kabli i komponentów WARSZTATY ONLINE: Zautomatyzowana identyfikacja kabli i komponentów

Obróbka, etykietowanie oraz znakowanie przewodów dzięki integracji urządzeń Brady i Schleuniger. Zarejestruj się już teraz! Zapraszamy serdecznie!

Obróbka, etykietowanie oraz znakowanie przewodów dzięki integracji urządzeń Brady i Schleuniger. Zarejestruj się już teraz! Zapraszamy serdecznie!

Inteligentne auto – czym jest usługa Smart Car firmy T-Mobile?

Inteligentne auto – czym jest usługa Smart Car firmy T-Mobile? Inteligentne auto – czym jest usługa Smart Car firmy T-Mobile?

Szybka lokalizacja samochodu poprzez aplikację w telefonie, precyzyjne raporty dotyczące każdej podróży, powiadomienia o próbie kradzieży czy wysyłanie wiadomości o wykrytych usterkach. To wszystko brzmi...

Szybka lokalizacja samochodu poprzez aplikację w telefonie, precyzyjne raporty dotyczące każdej podróży, powiadomienia o próbie kradzieży czy wysyłanie wiadomości o wykrytych usterkach. To wszystko brzmi nierealnie i masz wrażenie, że bardziej pasuje do filmów science fiction niż do prawdziwego życia? Nic z tego - taką rzeczywistość kreuje właśnie marka T-Mobile, która wychodzi naprzeciw polskim kierowcom, oferując usługę Smart Car. Na czym polega i jakie są jej możliwości?

Ochrona przeciwpożarowa instalacji elektrycznej

Ochrona przeciwpożarowa instalacji elektrycznej Ochrona przeciwpożarowa instalacji elektrycznej

W Polsce co roku odnotowuje się około 40 000 pożarów obiektów mieszkalnych, hal produkcyjnych czy magazynów w których ginie około 5 000 osób a 70 000 osób zostaje rannych. Straty wynikające z pożarów w ciągu...

W Polsce co roku odnotowuje się około 40 000 pożarów obiektów mieszkalnych, hal produkcyjnych czy magazynów w których ginie około 5 000 osób a 70 000 osób zostaje rannych. Straty wynikające z pożarów w ciągu roku to ponad 1,6 miliarda złotych. Niestety ilość odnotowywanych pożarów z roku na rok rośnie, dlatego ochrona przeciwpożarowa w budynkach staje się kluczowym zagadnieniem.

Słyszysz fotowoltaika, myślisz FllexiPower Group

Słyszysz fotowoltaika, myślisz FllexiPower Group Słyszysz fotowoltaika, myślisz FllexiPower Group

Odnawialne źródła energii to ich chleb powszedni. Firma FlexiPower Group działa na rynku od 2007 roku i w tym czasie wykonała już ponad 25 tys. instalacji fotowoltaicznych, 45 tys. instalacji solarnych...

Odnawialne źródła energii to ich chleb powszedni. Firma FlexiPower Group działa na rynku od 2007 roku i w tym czasie wykonała już ponad 25 tys. instalacji fotowoltaicznych, 45 tys. instalacji solarnych i prawie 5 tys. montaży pomp ciepła. W branży stawia na nowoczesne technologie i stały rozwój.

Nowa marka w branży PV

Nowa marka w branży PV Nowa marka w branży PV

Wyposażenie wnętrz i fotowoltaika – na ten mariaż zdecydowała się firma RUCKZUCK, która stworzyła markę AS ENERGY i ambitnie wkracza w branżę PV. O szczegółach mówi Prezes Zarządu Anna Górecka.

Wyposażenie wnętrz i fotowoltaika – na ten mariaż zdecydowała się firma RUCKZUCK, która stworzyła markę AS ENERGY i ambitnie wkracza w branżę PV. O szczegółach mówi Prezes Zarządu Anna Górecka.

Motopompy – jaki sprzęt warto wybrać i na co zwrócić uwagę?

Motopompy – jaki sprzęt warto wybrać i na co zwrócić uwagę? Motopompy – jaki sprzęt warto wybrać i na co zwrócić uwagę?

Motopompy to urządzenia stanowiące zespół silnika spalinowego z pompą do przepompowywania, pompowania lub wypompowywania różnego rodzaju cieczy – od wody czystej, przez brudną, szlam, aż po środki chemiczne....

Motopompy to urządzenia stanowiące zespół silnika spalinowego z pompą do przepompowywania, pompowania lub wypompowywania różnego rodzaju cieczy – od wody czystej, przez brudną, szlam, aż po środki chemiczne. Sprawdź, jak prawidłowo wybrać motopompę.

Wybieramy najlepsze oczyszczacze powietrza Sharp

Wybieramy najlepsze oczyszczacze powietrza Sharp Wybieramy najlepsze oczyszczacze powietrza Sharp

Ilość oczyszczaczy powietrza na rynku stale rośnie, a wraz z nią pojawiają się nowi producenci oraz wymyślne funkcjonalności. Obecnie możemy kupić oczyszczacz odpowiednio dostosowany do potrzeb użytkownika...

Ilość oczyszczaczy powietrza na rynku stale rośnie, a wraz z nią pojawiają się nowi producenci oraz wymyślne funkcjonalności. Obecnie możemy kupić oczyszczacz odpowiednio dostosowany do potrzeb użytkownika np. zmagającego się z alergią na pyłki, kurz czy borykającego się ze skutkami ubocznymi suchego powietrza. Często zapominamy jednak, że najważniejszym elementem oczyszczaczy jest to, aby oczyszczać – nie tylko z alergenów, ale przede wszystkim zanieczyszczeń powietrza (PM2.5 i PM10). Renomą cieszą...

Dom bliźniak, czy warto zainwestować?

Dom bliźniak, czy warto zainwestować? Dom bliźniak, czy warto zainwestować?

Własny domek wybudowany według konkretnego projektu, który przypadł nam do gustu, to niewątpliwie powód do radości i często zrealizowanie życiowych planów. Dlatego warto przemyśleć wszystkie decyzje, które...

Własny domek wybudowany według konkretnego projektu, który przypadł nam do gustu, to niewątpliwie powód do radości i często zrealizowanie życiowych planów. Dlatego warto przemyśleć wszystkie decyzje, które wiążą się z budową domu. Często dobrym rozwiązaniem okazuje się zabudowa bliźniacza i kupno projektu domu bliźniaczego.

HOCHIKI i NSC nowe systemy detekcji pożaru w ofercie MIWI URMET

HOCHIKI i NSC nowe systemy detekcji pożaru w ofercie MIWI URMET HOCHIKI i NSC nowe systemy detekcji pożaru w ofercie MIWI URMET

Firma MIWI URMET Sp. z o.o. jest wyłącznym dystrybutorem w Polsce systemów sygnalizacji pożarowej firm Hochiki oraz NSC. Hochiki Corporation to firma założona w 1918r. w Japonii. Jest jednym ze światowych...

Firma MIWI URMET Sp. z o.o. jest wyłącznym dystrybutorem w Polsce systemów sygnalizacji pożarowej firm Hochiki oraz NSC. Hochiki Corporation to firma założona w 1918r. w Japonii. Jest jednym ze światowych liderów w produkcji systemów sygnalizacji pożaru i oświetlenia awaryjnego. Podczas ponad 100 lat działalności firma wprowadziła na światowy rynek szereg innowacyjnych rozwiązań i nowoczesnych technologii, dzięki czemu produkty Hochiki stały się wyznacznikiem wysokiej funkcjonalności oraz najwyższej...

MeternetPRO – system zdalnego odczytu, rejestracji danych oraz sterowania i powiadamiania

MeternetPRO – system zdalnego odczytu, rejestracji danych oraz sterowania i powiadamiania MeternetPRO – system zdalnego odczytu, rejestracji danych oraz sterowania i powiadamiania

Wiele ostatnio mówi się o poprawie efektywności energetycznej oraz energii odnawialnej w kontekście redukcji gazów cieplarnianych i rosnących kosztów energii. W silnie konkurencyjnym otoczeniu przedsiębiorstwa...

Wiele ostatnio mówi się o poprawie efektywności energetycznej oraz energii odnawialnej w kontekście redukcji gazów cieplarnianych i rosnących kosztów energii. W silnie konkurencyjnym otoczeniu przedsiębiorstwa wykazują dużą determinację do zmian prowadzących do optymalizacji kosztów, co zapewnić ma im zachowanie przewagi konkurencyjnej, wynikającej np. z przyjętej strategii przewagi kosztowej.

Nowe rozdzielnice Practibox S - wysoka jakość i nagrodzony design w przystępnej cenie

Nowe rozdzielnice Practibox S - wysoka jakość i nagrodzony design w przystępnej cenie Nowe rozdzielnice Practibox S - wysoka jakość i nagrodzony design w przystępnej cenie

W portfolio produktowym firmy Legrand pojawiła się nowa gama rozdzielnic izolacyjnych o nazwie Practibox S. Oferta dedykowana jest przede wszystkim dla budownictwa mieszkaniowego (prywatnego jak i deweloperskiego),...

W portfolio produktowym firmy Legrand pojawiła się nowa gama rozdzielnic izolacyjnych o nazwie Practibox S. Oferta dedykowana jest przede wszystkim dla budownictwa mieszkaniowego (prywatnego jak i deweloperskiego), hoteli i obiektów biurowych. Rozdzielnice otrzymały prestiżową nagrodę IF DESIGN AWARD 2019 w kategorii produkt, za elegancki i lekki wygląd oraz dbałość o środowisko naturalne podczas procesu produkcji.

Taśmy TZe synonimem trwałości

Taśmy TZe synonimem trwałości Taśmy TZe synonimem trwałości

Mimo warstwowej budowy są niezwykle cienkie. Grubość 160 mikrometrów nie przeszkadza im jednak w osiągnięciu zaskakująco dobrych parametrów wytrzymałościowych. Taśmy TZe są odporne na ścieranie, zarysowania,...

Mimo warstwowej budowy są niezwykle cienkie. Grubość 160 mikrometrów nie przeszkadza im jednak w osiągnięciu zaskakująco dobrych parametrów wytrzymałościowych. Taśmy TZe są odporne na ścieranie, zarysowania, promieniowania UV i ekstremalne temperatury.

Drukarki etykiet dla elektryków i elektroinstalatorów Brother

Drukarki etykiet dla elektryków i elektroinstalatorów Brother Drukarki etykiet dla elektryków i elektroinstalatorów Brother

Najnowsze przemysłowe drukarki etykiet stworzone zostały z myślą o profesjonalistach, dla których ważna jest jakość, niezawodność oraz trwałość tworzonych oznaczeń. P‑touch E100VP, P-touch E300VP i P-touch...

Najnowsze przemysłowe drukarki etykiet stworzone zostały z myślą o profesjonalistach, dla których ważna jest jakość, niezawodność oraz trwałość tworzonych oznaczeń. P‑touch E100VP, P-touch E300VP i P-touch E550WVP to przenośne i szybkie urządzenia, które oferują specjalne funkcje do druku najpopularniejszych typów etykiet. Urządzenia pozwalają na szybkie i bezproblemowe drukowanie oznaczeń kabli, przewodów, gniazdek elektrycznych, przełączników oraz paneli krosowniczych.

Produkcja energii ze słońca - jak to działa?

Produkcja energii ze słońca - jak to działa? Produkcja energii ze słońca - jak to działa?

Prawdopodobnie już nie raz miałeś okazję dostrzec panele fotowoltaiczne umieszczone na dachach gospodarstw domowych. Czy zastanawiałeś się, jak faktycznie działają w celu generowania energii elektrycznej?...

Prawdopodobnie już nie raz miałeś okazję dostrzec panele fotowoltaiczne umieszczone na dachach gospodarstw domowych. Czy zastanawiałeś się, jak faktycznie działają w celu generowania energii elektrycznej? Produkcja energii ze słońca to proces złożony, do którego zrozumienia niezbędna jest znajomość zasad fizyki. Dzisiaj postaramy się w prosty sposób wytłumaczyć, jak właściwie działa instalacja fotowoltaiczna, a także odpowiedzieć na pytanie, czy warto rozważyć inwestycję w fotowoltaikę.

Yesly - komfort sterowania w obiektach budowlanych

Yesly - komfort sterowania w obiektach budowlanych Yesly - komfort sterowania w obiektach budowlanych

W obecnych czasach od automatyki budynkowej nie da się uciec. Chcąc nie chcąc znajdzie się ona w naszych domach. Finder, wychodząc naprzeciw oczekiwaniom ludzi budujących nowe domy czy też modernizujących...

W obecnych czasach od automatyki budynkowej nie da się uciec. Chcąc nie chcąc znajdzie się ona w naszych domach. Finder, wychodząc naprzeciw oczekiwaniom ludzi budujących nowe domy czy też modernizujących stare prezentuje system Yesly, czyli niewidzialne elementy wykonawcze, które zapewnią automatyzację pewnych urządzeń w naszych domach.

Pomiar napięcia w sieciach dystrybucyjnych. Poprawa funkcjonalności w węzłach rozdzielczych dzięki inteligentnym adapterom

Pomiar napięcia w sieciach dystrybucyjnych. Poprawa funkcjonalności w węzłach rozdzielczych dzięki inteligentnym adapterom Pomiar napięcia w sieciach dystrybucyjnych. Poprawa funkcjonalności w węzłach rozdzielczych dzięki inteligentnym adapterom

Sieci elektroenergetyczne stają się coraz bardziej złożone i skomplikowane ze względu na rosnącą w bardzo szybkim tempie liczbę przyłączeń zdecentralizowanych systemów produkcji energii elektrycznej. Coraz...

Sieci elektroenergetyczne stają się coraz bardziej złożone i skomplikowane ze względu na rosnącą w bardzo szybkim tempie liczbę przyłączeń zdecentralizowanych systemów produkcji energii elektrycznej. Coraz bardziej wyraziste cele w zakresie ochrony środowiska i prowadzą do dodatkowych i zmiennych obciążeń w nowoczesnych sieciach dystrybucyjnych.

Jak projektować schematy elektryczne i jakiego używać oprogramowania wspomagającego

Jak projektować schematy elektryczne i jakiego używać oprogramowania wspomagającego Jak projektować schematy elektryczne i jakiego używać oprogramowania wspomagającego

Niniejszy artykuł zawiera informacje o projektowaniu schematów elektrycznych i używaniu oprogramowania wspomagającego projektowanie w branży elektrycznej i automatyce.

Niniejszy artykuł zawiera informacje o projektowaniu schematów elektrycznych i używaniu oprogramowania wspomagającego projektowanie w branży elektrycznej i automatyce.

Nowość NIVELCO: przetwornik różnicy ciśnień NIPRESS DD-600

Nowość NIVELCO: przetwornik różnicy ciśnień NIPRESS DD-600 Nowość NIVELCO: przetwornik różnicy ciśnień NIPRESS DD-600

Rodzina przetworników różnicy ciśnień NIVELCO została wzbogacona o nową wersję – NIPRESS DD-600. Przetwornik dostępny jest od niedawna i zastępuje dotychczasowy model DD-100. Zawiera udoskonalone funkcje...

Rodzina przetworników różnicy ciśnień NIVELCO została wzbogacona o nową wersję – NIPRESS DD-600. Przetwornik dostępny jest od niedawna i zastępuje dotychczasowy model DD-100. Zawiera udoskonalone funkcje i cechy, przy czym konstrukcja zewnętrzna pozostaje niezmieniona.

Szynoprzewód IMPACT2 – lider w klasie odporności ogniowej

Szynoprzewód IMPACT2 – lider w klasie odporności ogniowej Szynoprzewód IMPACT2 – lider w klasie odporności ogniowej

Nowoczesne obiekty wymagają sprawdzonych i bezpiecznych rozwiązań do dystrybucji energii elektrycznej. Rozwiązania te muszą spełniać międzynarodowe normy i posiadać odpowiednie certyfikaty. Dobrze, jeśli...

Nowoczesne obiekty wymagają sprawdzonych i bezpiecznych rozwiązań do dystrybucji energii elektrycznej. Rozwiązania te muszą spełniać międzynarodowe normy i posiadać odpowiednie certyfikaty. Dobrze, jeśli umożliwiają rozbudowę systemu, bo koszty inwestycji to nie tylko koszt zakupu, ale również późniejsze wieloletnie koszty eksploatacji.

Copyright © 2004-2019 Grupa MEDIUM Spółka z ograniczoną odpowiedzialnością Spółka komandytowa, nr KRS: 0000537655. Wszelkie prawa, w tym Autora, Wydawcy i Producenta bazy danych zastrzeżone. Jakiekolwiek dalsze rozpowszechnianie artykułów zabronione. Korzystanie z serwisu i zamieszczonych w nim utworów i danych wyłącznie na zasadach określonych w Zasadach korzystania z serwisu.
Portal Budowlany - Elektro.Info.pl

Ta witryna wykorzystuje pliki cookies do przechowywania informacji na Twoim komputerze. Pliki cookies stosujemy w celu świadczenia usług na najwyższym poziomie, w tym w sposób dostosowany do indywidualnych potrzeb. Korzystanie z witryny bez zmiany ustawień dotyczących cookies oznacza, że będą one zamieszczane w Twoim urządzeniu końcowym. W każdym momencie możesz dokonać zmiany ustawień przeglądarki dotyczących cookies. Nim Państwo zaczną korzystać z naszego serwisu prosimy o zapoznanie się z naszą polityką prywatności oraz Informacją o Cookies. Więcej szczegółów w naszej Polityce Prywatności oraz Informacji o Cookies. Administratorem Państwa danych osobowych jest Grupa MEDIUM Spółka z ograniczoną odpowiedzialnością Sp.K., nr KRS: 0000537655, z siedzibą w 04-112 Warszawa, ul. Karczewska 18, tel. +48 22 810-21-24, właściciel strony www.elektro.info.pl. Twoje Dane Osobowe będą chronione zgodnie z wytycznymi polityki prywatności www.elektro.info.pl oraz zgodnie z Rozporządzeniem Parlamentu Europejskiego i Rady (UE) 2016/679 z dnia 27 kwietnia 2016r i z Ustawą o ochronie danych osobowych Dz.U. 2018 poz. 1000 z dnia 10 maja 2018r.
