Wymagania dotyczące wentylacji pomieszczeń z akumulatorami stosowanymi w układach zasilania gwarantowanego
![Rys. 1. Zasada powstawania wybuchu lub pożaru [9]](https://www.elektro.info.pl/media/cache/typical_view/data/202002/instalacje-elektryczne-w-pomieszczeniach-zagrozonych-wybuchem.jpg)
Rys. 1. Zasada powstawania wybuchu lub pożaru [9]

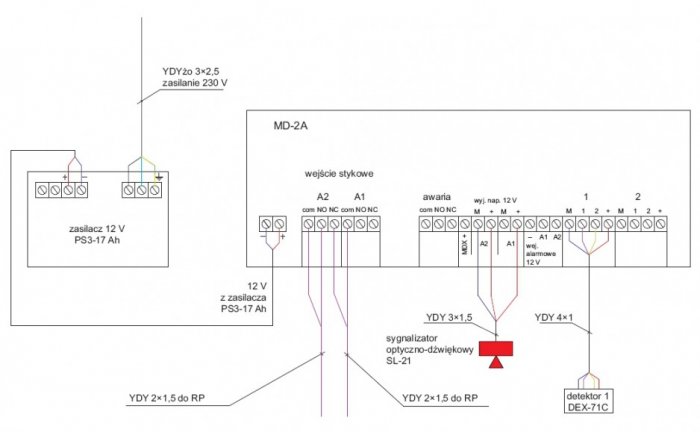

Zgromadzenie dużej liczby baterii akumulatorów stanowiących zasobnik energii zasilacza UPS może stwarzać zagrożenie wybuchowe za sprawą wydzielającego się z nich wodoru. Podczas ładowania oraz rozładowywania każdy akumulator, bez względu na swoją budowę, wydziela mniejsze lub większe ilości wodoru, który tworzy z powietrzem mieszaninę. Po przekroczeniu określonego stężenia mieszanina wodoru z powietrzem uzyskuje właściwości wybuchowe.
Zobacz także
Michał Przybylski, Starszy Inżynier Wsparcia Technicznego EVER Sp. z o.o., EVER Sp. z o.o. Ekspert radzi: Dodatkowe funkcjonalności UPS-ów a realne oszczędności finansowe
Układy zasilania gwarantowanego (UPS) w wielu sytuacjach są ważnymi elementami systemu zasilania, pozwalającymi uzyskać prawidłowe funkcjonowanie zabezpieczanych odbiorników. Bardzo ważnym elementem w...
Układy zasilania gwarantowanego (UPS) w wielu sytuacjach są ważnymi elementami systemu zasilania, pozwalającymi uzyskać prawidłowe funkcjonowanie zabezpieczanych odbiorników. Bardzo ważnym elementem w jego funkcjonowaniu jest zapewnienie ciągłości oraz prawidłowych parametrów zasilania elektrycznego, czyli dostarczenie energii o właściwej jakości. Oprócz podstawowego zadania, jakim jest podtrzymanie zasilania podczas zaników napięcia sieciowego oraz bieżącej poprawy jakości zasilania i filtracji...
Michał Przybylski, Starszy Inżynier Wsparcia Technicznego EVER Sp. z o.o., EVER Sp. z o.o. Ekspert radzi: Kryteria doboru UPS-a
W dzisiejszych czasach, przy wszechobecnej elektronice, dość istotne jest zabezpieczenie się przed nagłymi i niekontrolowanymi przerwami w dostawach prądu, które mogą sparaliżować nasze codzienne życie,...
W dzisiejszych czasach, przy wszechobecnej elektronice, dość istotne jest zabezpieczenie się przed nagłymi i niekontrolowanymi przerwami w dostawach prądu, które mogą sparaliżować nasze codzienne życie, oraz ich skutkami w postaci uszkodzenia posiadanego sprzętu elektronicznego. Najbardziej zalecanym sposobem zapewnienia poprawności zasilania urządzeń wrażliwych jest zastosowanie systemów zasilania gwarantowanego UPS.
Michał Przybylski, Starszy Inżynier Wsparcia Technicznego EVER Sp. z o.o., EVER Sp. z o.o. UPS-y do podtrzymania zasilania automatyki kotłów c.o.
Z roku na rok coraz większa liczba konsumentów zmaga się zimą z okresowymi zakłóceniami lub przerwami w dostawie prądu. Szczególnie dla mieszkańców terenów podmiejskich i wiejskich posiadających inteligentne...
Z roku na rok coraz większa liczba konsumentów zmaga się zimą z okresowymi zakłóceniami lub przerwami w dostawie prądu. Szczególnie dla mieszkańców terenów podmiejskich i wiejskich posiadających inteligentne domy lub piece c.o. to uciążliwy problem. Jak się uchronić przed tego typu zdarzeniami?

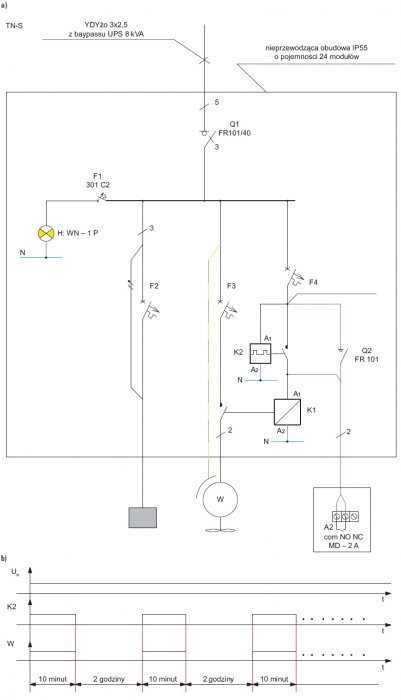

Ilość wydzielanego wodoru zależy od typu baterii oraz wartości prądu ładowania lub rozładowania. Wbrew powszechnym opiniom, że baterie z zaworem VRLA są bateriami bezobsługowymi, wydzielają one również wodór, który w określonych warunkach może tworzyć z powietrzem mieszaninę wybuchową. Do zainicjowania wybuchu tej mieszaniny wymagane jest dostarczenie określonej energii.
Wybuch to gwałtowna reakcja utleniania lub rozkładu, wywołująca wzrost temperatury lub ciśnienia. Zjawisko zobrazowano na rysunku 1. Może on powstać w określonych warunkach, a dokładnie wtedy, gdy stężenie składnika palnego znajduje się w ściśle określonym przedziale. Przedział ten nazywamy granicą wybuchowości. Poza tymi granicami stężenia składników palnych w mieszaninie z utleniaczem zapłon mieszaniny nie nastąpi nawet wtedy, jeśli źródło zapłonu będzie miało nieskończenie wielką energię. Wyznaczając granicę, w której może nastąpić wybuch, operujemy pojęciem dolnej i górnej granicy wybuchowości.
Dolna granica wybuchowości (DGW) jest to najniższe stężenie paliwa w mieszaninie palnej, poniżej której nie jest możliwy zapłon mieszaniny pod wpływem czynnika inicjującego i dalsze samoczynne rozprzestrzenianie płomienia w określonych warunkach badania.
Górna granica wybuchowości (GGW) jest to najwyższe stężenie paliwa w mieszaninie palnej, powyżej której nie jest możliwy zapłon mieszaniny pod wpływem czynnika inicjującego i dalsze samoczynne rozprzestrzenianie płomienia w określonych warunkach badania.

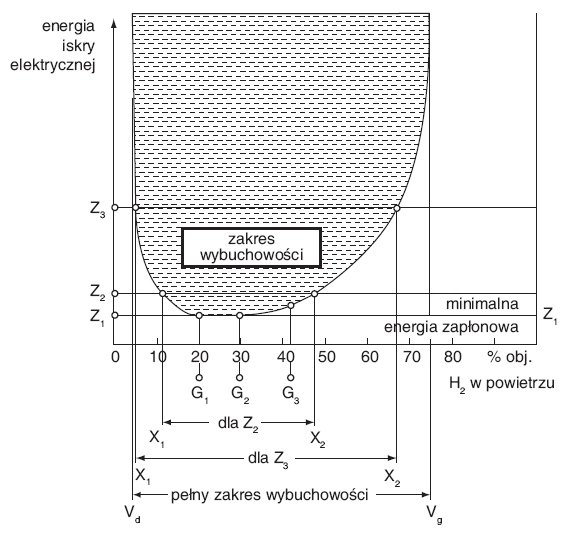

Samo stężenie składnika palnego w określonym przedziale wybuchowości nie powoduje wybuchu. Do powstania wybuchu potrzebna jest jeszcze pewna energia, której inicjatorami mogą być takie czynniki jak iskry powstałe podczas pracy urządzeń i instalacji elektrycznych, elementy instalacji rozgrzane do niebezpiecznie wysokiej temperatury, wyładowania atmosferyczne i elektrostatyczne. Energia ta zwana jest minimalną energią zapłonu Emin i definiowana jako najmniejsza energia kondensatora w obwodzie elektrycznym, którego wyładowanie powoduje zapłon mieszaniny i rozprzestrzenianie się płomienia w określonych warunkach badania. Dla gazów i par minimalną energię zapłonu oznacza się dla składników stechiometrycznych, zaś dla pyłów – dla mieszanin bogatych w paliwo (powyżej składu stechiometrycznego) są to warunki optymalne pod względem składu mieszaniny.
