Niezawodność zasilania w kontekście układów SZR

Zaprojektowanie możliwie najbardziej niezawodnego systemu zasilania w konkretnym obiekcie wymaga wiedzy o wymaganiach i zainstalowanych odbiornikach. W zależności od rodzaju odbiorników i stopnia ich ważności dla użytkownika stosowane są różne rozwiązania układów sieci zasilającej oraz zasilania gwarantowanego. Podstawowym wyznacznikiem doboru odpowiedniego układu zasilania jest wymagana niezawodność systemu zasilania. Aby zmniejszyć możliwość awarii systemu zasilania, stosuje się zwielokrotnienie krytycznych elementów lub całych systemów, w tym układów samoczynnego załączania rezerwy tak, by otrzymana struktura zasilania zapewniała wymagany poziom niezawodności [1, 2].

Zobacz także

Uproszczony projekt układu automatyki SZR z funkcją wyłącznika ppoż.

Uproszczony projekt układu automatyki SZR z funkcją wyłącznika ppoż.

Budynek użyteczności publicznej jest zasilany z dwóch stacji transformatorowych Tr1 15/0,4 kV o mocy 400 kVA oraz Tr2 15/0,4 kV o mocy 250 kVA. Na budynku jest zainstalowane złącze kablowe ZK-2b. Budynek...

Budynek użyteczności publicznej jest zasilany z dwóch stacji transformatorowych Tr1 15/0,4 kV o mocy 400 kVA oraz Tr2 15/0,4 kV o mocy 250 kVA. Na budynku jest zainstalowane złącze kablowe ZK-2b. Budynek jest zasilany dwoma liniami kablowymi YAKXS 4×120, o długości odpowiednio: Tr 1: l1=200 m, Tr 2: l2=350 m. Moc zapotrzebowana przez budynek wynosi Pz=80 kW, cosϕz=0,8.

Jak dobrać moc zespołu prądotwórczego stanowiącego awaryjne źródło zasilania?

Jak dobrać moc zespołu prądotwórczego stanowiącego awaryjne źródło zasilania?

Częstym problemem, z jakim spotykają się projektanci oraz inwestorzy, jest dobór mocy zespołu prądotwórczego. W przeciwieństwie do systemu elektroenergetycznego, generator zespołu prądotwórczego jest źródłem...

Częstym problemem, z jakim spotykają się projektanci oraz inwestorzy, jest dobór mocy zespołu prądotwórczego. W przeciwieństwie do systemu elektroenergetycznego, generator zespołu prądotwórczego jest źródłem „miękkim” o parametrach obwodu zwarciowego ulegających dynamicznym zmianom. W przypadku zaniku napięcia w źródle zasilania podstawowego zespół prądotwórczy stanowiący awaryjne źródło zasilania wraz z zasilanymi odbiornikami stanowi autonomiczny system elektroenergetyczny.

Silniki stosowane w zespołach prądotwórczych

Silniki stosowane w zespołach prądotwórczych

W artykule opisano wybrane przykłady zastosowania spalinowego silnika tłokowego jako jednostki napędzającej prądnice w zespołach prądotwórczych zwanych agregatami prądotwórczymi. Ponieważ w publikacjach...

W artykule opisano wybrane przykłady zastosowania spalinowego silnika tłokowego jako jednostki napędzającej prądnice w zespołach prądotwórczych zwanych agregatami prądotwórczymi. Ponieważ w publikacjach naukowych używane są różnorodne terminy techniczne, charakterystyczne dla poszczególnych autorów subiektywnie definiujących zjawiska i używających często specyficznego słownictwa, w publikacji użyto słownictwa żargonowego, zrozumiałego dla większości eksploatatorów.

Wymagania stawiane układom SZR

Zapewnienie wysokiego poziomu niezawodności działania automatyki SZR w rozdzielni energii elektrycznej wymaga spełnienia następujących warunków [3]:

  • powinna zapewniać działanie w przypadku nadmiernego obniżenia się lub zaniku napięcia na szynach zbiorczych rezerwowanych, spowodowanego dowolną przyczyną, np. przerwą w zasilaniu ze źródła podstawowego wskutek zadziałania zabezpieczenia źródła podstawowego lub przypadkowym bądź zamierzonym wyłączeniem tego źródła,
  • układ automatyki SZR powinien być odpowiednio dopasowany do układu zabezpieczeń urządzeń zasilających i odbiorczych w celu zapewnienia odpowiedniej selektywności i sekwencji działania tych układów oraz wyeliminowania zbędnego zadziałania SZR,
  • zadziałanie urządzenia SZR powinno być poprzedzone stwierdzeniem stanu otwarcia wyłącznika źródła podstawowego po stronie szyn zbiorczych rezerwowanych w celu niedopuszczenia do włączenia źródła rezerwowego na zwarty bądź odłączony odcinek linii energetycznej. Zapobiega to również niepożądanemu włączeniu do pracy równoległej obydwu źródeł, a co za tym idzie, nie dopuszcza do wzrostu poziomu mocy zwarciowej na szynach zbiorczych rozdzielni. Jest to szczególnie ważne w przypadku, gdy oba źródła nie są ze sobą zsynchronizowane,
  • zadziałanie urządzenia SZR powinno być sygnalizowane,
  • możliwość blokowania działania automatyki SZR lub jej całkowite wyłączenie, np. w razie zamierzonego wyłączenia z pracy szyn zbiorczych rezerwowych,
  • elementy wchodzące w skład automatyki SZR powinny cechować się wysokim współczynnikiem MTBF (Mean Time ­Between ­Failures).

Typy układów SZR

Układy SZR można podzielić na układy dla niskiego i średniego napięcia. Działanie układu SZR jest konieczne po wyeliminowaniu uszkodzonego źródła zasilania (transformatora, linii zasilającej). Aby układ SZR spełniał swoje zadanie, źródło rezerwowego zasilania powinno charakteryzować się dostatecznym zapasem mocy, zapewniającym prawidłową pracę awaryjnie przyłączonych odbiorników (z uwzględnieniem np. ponownego rozruchu silników). W przypadku, gdy tor zasilania rezerwowego nie jest w stanie przejąć całkowitego obciążenia, układ SZR trzeba wyposażyć dodatkowo w automatykę odciążającą, która wyłączy mniej ważne odbiory [1, 4]. Automatyka SZR może być rozwiązana w różnorodny sposób, w zależności od warunków pracy urządzeń i schematu rozdzielni. Generalnie jednak wyróżniamy dwa podstawowe sposoby rezerwowania torów zasilających: rezerwę jawną oraz rezerwę ukrytą [1, 4]. O rezerwie jawnej mówimy wówczas, gdy tor zasilania rezerwowego w normalnym układzie pracy nie przenosi żadnego obciążenia, jednak może zostać załączony w celu przejęcia całkowitego obciążenia. Natomiast rezerwa ukryta jest wtedy, gdy źródła zasilania nie są w pełni obciążone w normalnym stanie pracy i mogą być czasowo przeciążone w wyniku przełączenia całego obciążenia na zasilanie z jednego źródła [1, 4].

Przełączniki zasilania

Coraz częściej można spotkać urządzenia o znaczeniu krytycznym dla firmy, w szczególności urządzenia IT, z kilkoma zasilaczami redundantnymi zasilanymi z niezależnych linii. Jest to obecnie najbardziej niezawodne rozwiązanie. Często występują jednak urządzenia z pojedynczym przewodem zasilającym. W takim przypadku istnieje kilka sposobów integracji urządzeń wyposażonych w pojedyncze zasilacze z dwutorową instalacją elektryczną [2, 5].

W większości centrów przetwarzania danych o wysokiej dostępności stosuje się system zasilania zapewniający podwójne tory zasilania wszystkich urządzeń o znaczeniu krytycznym. Takie urządzenia wyposażone są w nadmiarowe zasilacze i przewody zasilające, co umożliwia dostarczanie do nich energii bezpośrednio z podwójnych torów zasilania. Z pomocą tych rozwiązań urządzenia mogą kontynuować pracę nawet w przypadku wystąpienia awarii w dowolnym miejscu jednego z torów zasilania. W celu poprawy dostępności urządzeń z pojedynczym zasilaniem stosuje się często przełączniki źródeł zasilania, które umożliwiają wykorzystanie zalet nadmiarowych torów zasilania sieciowego [2, 5].

Istnieją dwa główne typy przełączników używanych jako selektory najlepszego źródła zasilania: statyczne i elektromechaniczne. Działanie obu typów urządzeń jest oparte na zasadzie przełączania między głównym i alternatywnym źródłem zasilania. Pomimo że efekt ich działania jest identyczny, jest on osiągany na różne sposoby [2, 5].

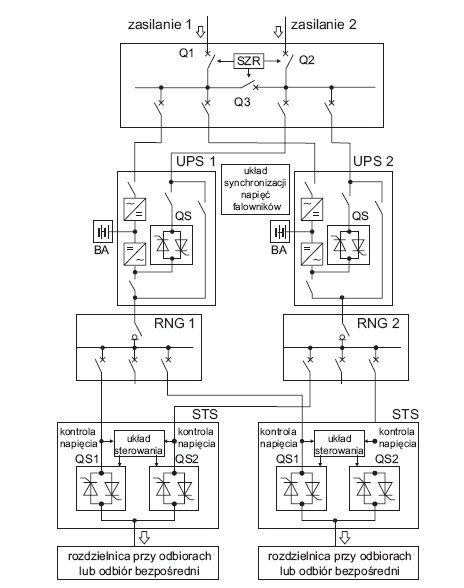

Przykład najwyższego stopnia niezawodności zasilania odbiorników z redundancją równoległą z zastosowaniem przełącznika STS przedstawiony jest na rysunku 1. W tym przypadku każdy zasilacz UPS powinien być dobrany do pełnej mocy zapotrzebowanej przez zasilane odbiorniki [2].

Jak zagwarantować zasilanie w energię elektryczną budynku w każdym momencie? Jak uniknąc awarii?

Dowiesz się podczas konferencji "Zespołu prądotwórcze i zasilacze UPS w systemach zasilania budynków w energię elektryczną".

Kolejna edycja już 2016 roku.

SPRAWDŹ >>

Przełączniki STS

Łączniki typu STS (Static Transfer Switch) są przeznaczone do bezstykowego przełączania jedno- lub trójfazowych obwodów napięcia przemiennego. W odróżnieniu od klasycznej automatyki przełączenie następuje najczęściej poniżej 1/4 okresu napięcia. Obecnie dostępne są zarówno statyczne przełączniki źródeł zasilania przeznaczone dla mocy 5 kVA, jak i przełączniki działające przy mocach rzędu 35 MVA. Przełączniki STS mają wiele zastosowań i są wykorzystywane w obiektach energetycznych, przemyśle i centrach danych. Większość z tych przełączników jest przeznaczona dla zakresu mocy 100–300 kVA i prądów nominalnych rzędu 4000 A. Ich gabaryty odpowiadają rozmiarom umieszczonych obok siebie dwóch szaf na urządzenia IT. Przełączniki statyczne o mocy rzędu 200 kVA sprawdzają się najlepiej w przypadku dużych urządzeń o pojedynczym zasilaniu 3-fazowym, takich jak obrabiarki sterowane numerycznie (CNC) lub inny sprzęt produkcyjny o znaczeniu krytycznym [5]. Natomiast zastosowanie mniejszych przełączników zapobiega sytuacji, w której awaria jednego przełącznika STS wpływa na znaczną część urządzeń w firmie. W takim przypadku przestój zostaje ograniczony wyłącznie do urządzeń z pojedynczym zasilaniem, umieszczonych np. w jednej szafie. W przeciwieństwie do przełączników STS dużych mocy, przełączniki montowane w szafie zapewniają większą skalowalność i minimalizują ryzyko awarii.

Przełączniki elektromechaniczne

Większość używanych elektromechanicznych przełączników źródeł zasilania, nazywanych także przełącznikami automatycznymi (Automatic Transfer Switches – ATS), jest przeznaczona najczęściej dla mocy do 10 kVA. Jest to spowodowane fizycznymi ograniczeniami przekaźników przy wyższych mocach. Z tego właśnie powodu automatyczne przełączniki źródeł zasilania, które są instalowane w szafach typu RACK, mają zwykle wysokość 1U. Instalacja przełącznika ATS w szafie jest jednak prostsza niż w przypadku analogicznego przełącznika STS, co jest spowodowane mniejszymi rozmiarami i masą. Można jednak spotkać rozwiązania dużych mocy umożliwiające przełączanie prądów rzędu 150–4000 A [5].

Podsumowanie

Układy SZR znajdują zastosowanie w różnych układach, nie tylko zasilania gwarantowanego lecz również w układach zasilania napięciem sieciowym. W przypadku awaryjnego przełączania na linię rezerwową pozwala to na zachowanie ciągłości pracy urządzeń nawet najbardziej czułych na przerwy w zasilaniu. Podstawowym miejscem stosowania układów SZR w tym STS są obwody sterowania i automatyki energetycznej, systemy zasilania, centra przetwarzania danych, sale operacyjne, oddziały intensywnej opieki medycznej. Duża przeciążalność prądowa układów SZR w połączeniu z algorytmem przełączania na źródło o większej wydajności prądowej pozwala na szybkie odłączanie zwarć w instalacji i zapewnienie poprawnego działania pozostałych odbiorników.

Literatura

  1. T. Sutkowski, Rezerwowe i bezprzerwowe zasilanie w energię elektryczną – urządzenia i układy, COSiW SEP, Warszawa 2007.
  2. J. Wiatr, M. Miegoń, Zasilanie budynków użyteczności publicznej oraz budynków mieszkalnych w energię elektryczną – Zasilacze UPS oraz sposoby ich doboru, układy pomiarowe zużytej energii, Niezbędnik elektryka nr 4, Warszawa 2013.
  3. K. Broda, R. Przybysz, P. Wlazło, Układ samoczynnego załączania rezerwy w urządzeniu zabezpieczeniowym MUPASZ 710 plus, „elektro.info” 5/2014.
  4. K. Kuczyński, Układy SZR, „elektro.info” 3/2013.
  5. K. Kuczyński, Nadmiarowość w systemach zasilania rezerwowego, „elektro.info” 4/2011.
