Uproszczony projekt częściowej modernizacji instalacji elektrycznej w budynku mieszkalnym

mgr inż. Julian Wiatr , inż. Maria Korona | 2008-10-06

Wiele budynków posiada instalację elektryczną wykonaną wiele lat temu, która nie spełnia obecnie obowiązujących norm i przepisów techniczno-prawnych. Instalacja ta często jest wykonana przewodami aluminiowymi. Moc umowna, która jest wykazana w umowie zawartej pomiędzy dostawcą a odbiorcą energii elektrycznej, najczęściej nie przekracza wartości 5 kW.

Każda instalacja elektryczna wraz z upływem lat ulega procesowi degradacji i konieczna jest jej wymiana związana z modernizacją mającą na celu przystosowanie do obowiązujących norm i przepisów. Modernizacja instalacji może być kompleksowa lub częściowa, która polega na wymianie WLZ-tów oraz instalacji układów pomiarowych poza lokalami mieszkalnymi. Częściowa modernizacja instalacji spoczywa na zarządcy lub właścicielu budynku, natomiast wymiana instalacji w mieszkaniach pozostaje w gestii lokatora. W artykule prezentujemy przykładowy projekt częściowej modernizacji instalacji elektrycznej budynku mieszkalnego, który doczekał się realizacji.

Podstawa opracowania

Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 roku w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (DzU nr 75/2002, poz. 109, z późniejszymi zmianami).
Norma PN-IEC 60364 Instalacje elektryczne w obiektach budowlanych.
Norma N-SEP-E 002:2003 Instalacje elektryczne w budownictwie. Instalacje elektryczne w obiektach mieszkalnych. Podstawy planowania.
Wymagania określone przez inwestora.
Wizja lokalna w terenie.

Stan istniejący

Budynek posiada trzy kondygnacje nadziemne i jedną podziemną (piwnice) oraz jedną klatkę schodową. Zasilanie budynku jest realizowane przyłączem napowietrznym 4×35 Al. Impedancja obwodu zwarciowego dla zwarć jednofazowych w miejscu dostarczania energii elektryczej (zaciski prądowe w pobliżu wysięgnika naściennego) wynosi Z_k1=0,38 Ω.

W chwili obecnej rozdzielnica główna budynku (RGB), z której energia elektryczna jest doprowadzona do instalacji odbiorczych poszczególnych mieszkań oraz części administracyjnej budynku (klatka schodowa oraz piwnica), jest zainstalowana na poddaszu. Impedancja obwodu zwarciowego w rozdzielnicy mieszkaniowej (RM) najdalej oddalonej od RGB wynosi Z_k1M=0,80 Ω. Inwestor podjął czynności polegające na przebudowie poddasza i adaptacji do potrzeb mieszkalnych.

Opis techniczny

Na elewacji budynku, 50 cm nad poziomem gruntu, należy zainstalować złącze, do którego energię elektryczną należy doprowadzić z istniejącego przyłącza napowietrznego kablem YKXSżo 4×25. Przyłączenie projektowanego kabla YKXSżo 4×25 do przewodów istniejącego przyłącza napowietrznego należy wykonać za pomocą złączek Cu-Al. Projektowany kabel YKXSżo 4×25, łączący przewody istniejącego przyłącza napowietrznego z projektowanym złączem, należy prowadzić w rurze osłonowej ∅75, mocowanej do elewacji budynku.

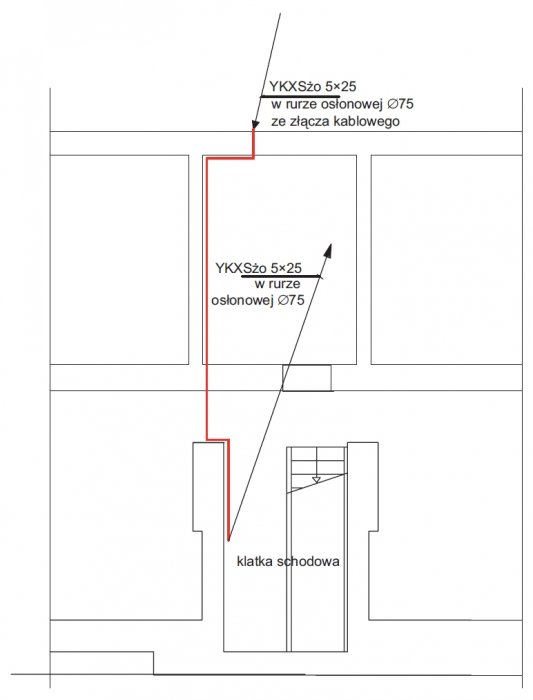

Z projektowanego złącza należy wyprowadzić kabel YKXSżo 5×25, zasilający rozdzielnicę główną budynku (RGB). Kabel ten na całej trasie należy prowadzić w rurze osłonowej ∅75. Zacisk PEN projektowanego złącza należy uziemić. Rezystancja uziemienia musi spełniać warunek RB≤30 Ω. Schemat zasilania budynku przedstawiono na rysunku 1.

Z projektowanej RGB należy wyprowadzić WLZ-ty wykonane przewodem YDYżo 5×10, przeznaczone do zasilania szafek licznikowych przyłączy lokatorskich (SLPL) oraz rozdzielnicy administracyjnej (RADM). Lokalizację RGB, RADM oraz poszczególnych SLPL przedstawiają rysunek 5., rysunek 6., rysunek 7. i rysunek 8. Zasilanie istniejących oraz projektowanych (dotyczy poddasza) rozdzielnic mieszkaniowych należy wykonać przewodem YDYżo 5×4. Nieaktywne żyły WLZ-tów wykonanych przewodem YDYżo 5×4, wyprowadzonym z poszczególnych SLPL, zasilającym instalacje jednofazowe, należy zaizolować do chwili przebudowy instalacji jednofazowej na trójfazową. Schemat ideowy oraz montażowy RG pokazano na rysunku 1. i rysunku 2. Na rysunku 3. i rysunku 4. zostały przedstawione schematy montażowe poszczególnych SLPL, a na rysunku 9. i rysunku 11., zostały pokazane schematy ideowy i montażowy RADM.

Przed przyłączeniem instalacji odbiorczych w poszczególnych mieszkaniach do projektowanej instalacji, należy zdemontować istniejącą instalację zasilającą poszczególne rozdzielnice mieszkaniowe (RM). Przewody projektowanej instalacji, za wyjątkiem piwnicy, należy układać w tynku. Przycisk sterujący przeciwpożarowym wyłącznikiem prądu należy zainstalować przy wejściu do budynku. Projekt instalacji oświetlenia klatki schodowej oraz piwnic stanowi osobne opracowanie.

Obliczenia

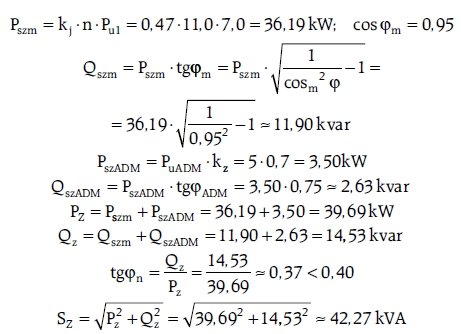

Zapotrzebowanie mocy przez budynek:

Na podstawie normy N-SEP-E 002:2003 Instalacje elektryczne w budownictwie. Instalacje elektryczne w obiektach mieszkalnych. Podstawy planowania, moc zapotrzebowana przez mieszkania dla instalacji modernizowanych:

ei 10 2008 uproszczony projekt czesciowej modernizacji instalacji elektrycznej w budynku mieszkalnym wzor1

gdzie:

P_szm – moc czynna szczytowa zapotrzebowana przez odbiorniki mieszkaniowe, w [kW],

Q_szm – moc bierna indukcyjna szczytowa zapotrzebowana przez odbiorniki mieszkaniowe, w [krysr],

P_szADM – moc czynna szczytowa zapotrzebowana przez odbiorniki administracyjne, w [kW],

Q_szADM – moc bierna indukcyjna szczytowa zapotrzebowana przez odbiorniki administracyjne, w [kW],

P_z – moc czynna zapotrzebowana przez budynek, w [kW],

Q_z – moc bierna indukcyjna zapotrzebowana przez budynek, w [kvar],

tgϕ_n – naturalna wartość zastępczego współczynnika mocy, w [-],

n – liczba mieszkań w budynku, w [-],

k_j – współczynnik jednoczesności, [-],

k_z – współczynnik zapotrzebowania, [-],

cosϕ_m – współczynnik mocy określony w normie N-SEP-E-002,

P_u1 – moc zapotrzebowana (umowna) przez pojedyncze mieszkanie, zgodnie z N-SEP-E 002, w [kW].

Dobór przewodów i zabezpieczeń poszczególnych WLZ-tów na długotrwałą obciążalność prądową i przeciążalność:

a) WLZ zasilający RGB:

Należy przyjąć zabezpieczenie WTN00gG80 i na tej podstawie wyznaczyć wymagany przekrój przewodu na długotrwałą obciążalność prądową i przeciążalność:

ei 10 2008 uproszczony projekt czesciowej modernizacji instalacji elektrycznej w budynku mieszkalnym wzor3

gdzie:

I_n – znamionowa wartość prądu zabezpieczenia, w [A],

I_z – wymagana długotrwała dopuszczalna obciążalność prądowa przewodu, w [A],

k₂ – współczynnik krotności prądu znamionowego zabezpieczenia, przy którym zapewnione jest zadziałanie zabezpieczenia w określonym czasie, w [-],

Na podstawie PN-IEC 60364-5-523 należy przyjąć kabel YKXS 4×25, dla którego Iz= 0,9⋅119=107,1>88,28 A.

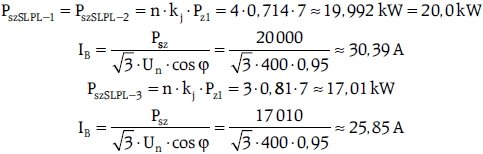

b) WLZ zasilający poszczególne SLPL:

ei 10 2008 uproszczony projekt czesciowej modernizacji instalacji elektrycznej w budynku mieszkalnym wzor4

Należy przyjąć zabezpieczenie R303.50 i na tej podstawie wyznaczyć wymagany przekrój przewodu na długotrwałą obciążalność prądową i przeciążalność:

ei 10 2008 uproszczony projekt czesciowej modernizacji instalacji elektrycznej w budynku mieszkalnym wzor5

ei 10 2008 uproszczony projekt czesciowej modernizacji instalacji elektrycznej w budynku mieszkalnym wzor6

Na podstawie PN-IEC 60364-5-523 należy przyjąć przewód YDYżo 5×10, dla którego Iz=0,9⋅32=28,80 A.

Sprawdzenie dobranych przewodów na spadek napięcia:

ei 10 2008 uproszczony projekt czesciowej modernizacji instalacji elektrycznej w budynku mieszkalnym wzor7

Dobrane przewody gwarantują spełnienie dopuszczalnego spadku napięcia określonego w normie N-SEP-E 002.

Sprawdzenie dobranych przewodów z warunku samoczynnego wyłączenia:

Złącze budynku oraz projektowane RGB i TLPL wykonane będą z materiałów nieprzewodzących. Projektowana częściowa modernizacja instalacji elektrycznej budynku nie pogarsza istniejących parametrów obwodu zwarciowego, przez co sprawdzanie samoczynnego wyłączenia w instalacjach mieszkań jest zbędne:

ei 10 2008 uproszczony projekt czesciowej modernizacji instalacji elektrycznej w budynku mieszkalnym wzor8

gdzie:

S₁ – przekrój przewodów łączących RGB z istniejącym przyłączem napowietrznym, w [mm²],

S₂ – przekrój linii WLZ zasilającej SLPL-3, w [mm²],

S₃ – przekrój przewodu łączącego SLPL z RM, w [mm²],

l₁ – długość przewodu łączącego RGB z przewodami istniejącego przyłącza napowietrznego,

l₂ – długość przewodu WLZ zasilającego SLPL-3, w [m],

l₃ – długość przewodu łączącego RM z SLPL, w [m],

γ – konduktywność przewodu, w [m/(Ω⋅mm²)],

Z_k1RMmax – impedancja obwodu jednofazowego zwarcia obliczona dla RM najbardziej oddalonej od zacisków istniejącego przyłącza napowietrznego, w [Ω].

Należy uznać, że po wykonaniu projektowanej instalacji oraz przyłączeniu do niej istniejącej instalacji odbiorczej w mieszkaniach, warunek ochrony przeciwporażeniowej przez samoczynne wyłączenie zostanie zachowany. Projekt instalacji w lokalach nr 9 - 11, klatki schodowej oraz piwnicy stanowi osobne opracowanie.

Sprawdzenie selektywności dobranych zabezpieczeń:

ei 10 2008 uproszczony projekt czesciowej modernizacji instalacji elektrycznej w budynku mieszkalnym wzor9

Spodziewany prąd jednofazowego zwarcia w SLPL-1:

ei 10 2008 uproszczony projekt czesciowej modernizacji instalacji elektrycznej w budynku mieszkalnym wzor10

gdzie:

I_n1 – prąd znamionowy bezpiecznika topikowego zainstalowanego w RGnn stacji transformatorowej, w [A],

I_n2 – prąd znamionowy bezpiecznika topikowego zainstalowanego w złączu kablowym, w [A],

I_n3 – prąd znamionowy bezpiecznika topikowego stanowiącego zabezpieczenie pionów lokatorskich, w [A],

I_kdop – dopuszczalny prąd zwarciowy wyłącznika nadprądowego selektywnego, którego przekroczenie nie zapewnia selektywności zadziałania wyłącznika nadprądowego przy kaskadowym połączeniu z bezpiecznikiem topikowym, w [kA].

W każdym przypadku wybiórczość zabezpieczeń zostanie zachowana.

rys 1 1

Rys. 1. Schemat zasilania budynku

rys 3 1

Rys. 3. Schemat ideowy rozdzielnicy administracyjnej RADM

rys 6 1

Rys. 6. Plan instalacji elektrycznych - rzut parteru

rys 7

Rys. 7. Plan instalacji elektrycznych - rzut piętra

rys 8

Rys. 8. Plan instalacji elektrycznych - rzut poddasza
