Uproszczony projekt zasilania hali produkcyjnej z przeciwpożarowym wyłącznikiem prądu zgodnie z wymaganiami normy PN-HD 60364-5-56:2019-01

PWP tworzą dwa niezależne układy składające się z aparatów wykonawczych, przycisków zdalnego uruchomienia oraz sygnalizacji optycznej ciągłości obwodu sterowania wyzwoleniem i stanu położenia styków aparatów wykonawczych każdego układu PWP. Zaproponowane rozwiązanie stanowi kompromis pomiędzy nakładami finansowymi i wymaganą niezawodnością dla tego typu układów.

Należy podkreślić, że prezentowane rozwiązanie jako jedyne umożliwia wczesne wykrywanie stanów awaryjnych w obwodzie PWP oraz informuje użytkownika, w tym również kierującego akcją ratowniczo-gaśniczą, o stanie tego urządzenia. Projektowane układy PWP gwarantują wyłączenie odbiorników powszechnego użytku, pozostawiając pod napięciem odbiorniki wspomagające akcję ratowniczo-gaśniczą. Po zakończonej ewakuacji na polecenie Kierującego działaniami ratowniczymi istnieje możliwość całkowitego wyłączenia napięcia z płonącego budynku, przez uruchomienie drugiego PWP, do którego dostęp mają jedynie zastępy PSP za pomocą klucza systemowego. Każdy aparat wykonawczy PWP ma możliwość ręcznego rozłączenia zestyków toru zasilania przez ratowników biorących udział w akcji ratowniczo-gaśniczej.

Podstawa opracowania

1. Zlecenie inwestora.
2. Warunki techniczne wydane przez spółkę dystrybucyjną.
3. Warunki zabudowy wydane przez Urząd Gminy (pominięte w artykule).
4. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 roku, w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (tekst jednolity: Dz.U. z 2019 roku poz. 1065 z późniejszymi zmianami).
5. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz.U. Nr 109/2010 poz. 719 z późniejszymi zmianami).
6. Rozporządzenie Ministra Infrastruktury i Budownictwa z dnia 17 listopada 2016 roku, w sprawie sposobu deklarowania właściwości użytkowych wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (Dz.U. z 2016 roku poz. 1966 z późniejszymi zmianami).
7. Rozporządzenie Ministra Infrastruktury i Budownictwa z dnia 17 listopada 2016 roku, w sprawie krajowych ocen technicznych (Dz.U. z 2016 roku poz. 1968).
8. Wizja lokalna w terenie.
9. Projekt zagospodarowania terenu.
10. Uzgodnienie trasy projektowanej kablowej linii elektroenergetycznej w Zespole Uzgadniania Dokumentacji Projektowej.
11. N-SEP-E 004 Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa.
12. N SEP-E 001 Sieci elektroenergetyczne niskiego napięcia. Ochrona przeciwporażeniowa.
13. PN-HD 60364-4-41:2009 (2017) Instalacje elektryczne niskiego napięcia. Część 4-41: Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed porażeniem elektrycznym.
14. PN-HD 60364-5-56:2019-01 Instalacje elektryczne niskiego napięcia. Część 5-56: Dobór i montaż wyposażenia elektrycznego. Instalacje bezpieczeństwa.
15. PN-IEC 60364-5-52:2011 Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Obciążalność prądowa długotrwała przewodów.
16. PN-EN 54-4:2001 Systemy sygnalizacji pożarowej. Część 4: Zasilacze.
17. PN-EN 12101-10:2007 Systemy rozprzestrzeniania dymu i ciepła. Część 10: Zasilacze.
18. Scenariusz rozwoju zdarzeń pożarowych.
19. Uzgodnienie z rzeczoznawcą ds. zabezpieczeń ppoż. oraz uzgodnienie z rzeczoznawcą ds. bhp.

Wyciąg z warunków technicznych

Rejon Dystrybucji gwarantuje dostawę mocy zapotrzebowanej P_Z = 150 kW ze stacji transformatorowej 15/0,4 kV „PRAMDOTÓW 1” o mocy 630 kVA, o parametrach zgodnych z wymaganiami normy PN-EN 50160. Dopuszczalna wartość współczynnika tgφ ≤ 0,4. Ze stacji transformatorowej „PRAMDOTÓW 1” należy wyprowadzi obwód linii kablowej dedykowanej do zasilania projektowanej hali produkcyjnej. Linię kablową należy wybudować kablem YAKXS 4×120 lub o większym przekroju w zależności od wyników obliczeń i wprowadzić do złącza kablowego ZK-1A zainstalowanego przy elewacji budynku projektowanej hali produkcyjnej. Projekt linii kablowej należy wykonać zgodnie z wymaganiami normy N SEP-E 004, w układzie zasilania TN-C. Instalację w budynku wykonać w układzie zasilania TN-S.

Półpośredni układ pomiarowy zużytej energii elektrycznej należy projektować w pomieszczeniu rozdzielni elektrycznej budynku hali produkcyjnej i przystosować do zdalnego przekazu danych do OSD. Zespół prądotwórczy o mocy 275 kVA należy przyłączyć do zasilanego budynku w sposób uniemożliwiający jednoczesne podanie napięcia z SEE i generatora zespołu prądotwórczego oraz uniemożliwiający podanie napięcia z pracującego generatora do SEE.

Stan istniejący

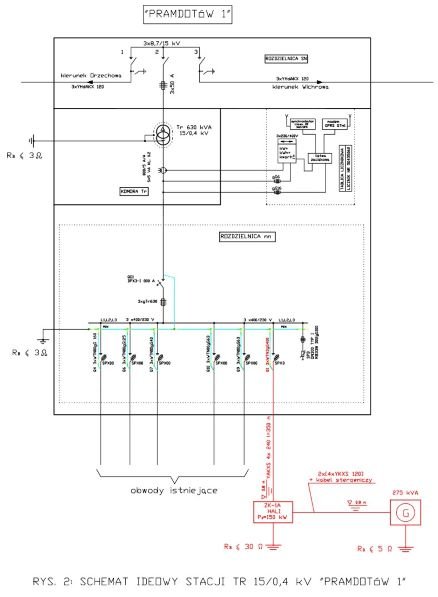

W miejscowości Pramdotów, gm. Orzechowo, znajduje się kontenerowa stacja transformatorowa 15/0,4 kV „PRAMDOTÓW 1” o mocy 630 kVA położona poza terenem inwestycji. W Rnn stacji transformatorowej znajduje się wolne pole umożliwiające przyłączenie kabla zasilającego projektowany budynek hali produkcyjnej. Projekt instalacji elektrycznych projektowanej hali produkcyjnej przewiduje układ kompensacji mocy biernej. Bateria kondensatorów statycznych zostanie przyłączona do RGB. Naturalny współczynnik mocy zapotrzebowanej przez projektowaną halę określony w projekcie instalacji elektrycznych wynosi cos φz = 0,7.

Stan projektowany

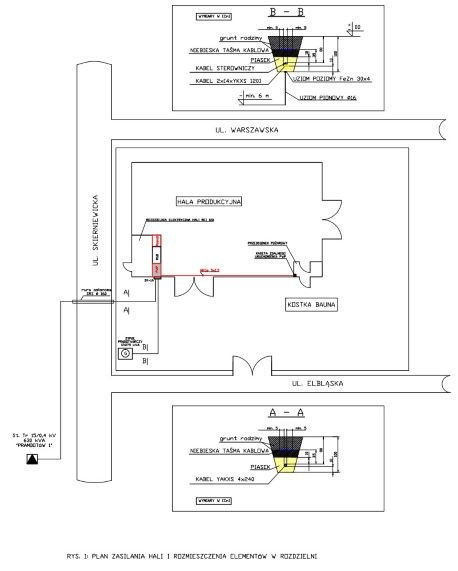

Elektroenergetyczną linię kablową długości 350 m, wykonaną kablem YAKXS 4×240, należy wyprowadzić z Rnn stacji transformatorowej „PRAMDOTÓW 1” i układać w wykopie o głębokości 100 cm na podsypce z piasku o grubości 10 cm. Po ułożeniu kabla należy go zasapać warstwą piasku o grubości 10 cm, warstwą rodzimego gruntu o grubości 25 cm, ułożyć taśmę kablową koloru niebieskiego wzdłuż całej trasy i zasypać wykop, przywracając stan gruntu do stanu początkowego. Układany kabel należy wprowadzić do złącza kablowego ZK-1A instalowanego przy elewacji wznoszonego budynku hali poprodukcyjnej. Na kablu należy w odstępach co 10 m nałożyć opaski kablowe zawierające następujące informacje: typ kabla – rok ułożenia – długość – trasę – symbol użytkownika – symbol wykonawcy.

Rurę SRS Φ 160, stanowiącą osłonę kabla układanego pod drogą należy uszczelnić od przedostawania się wody. Zacisk PEN w złączu kablowym ZK-1A należy uziemić. Rezystancja uziemienia: R_B ≤ 30 Ω. Plan projektowanych elektroenergetycznych linii kablowych przedstawia rysunek 1., natomiast schemat ideowy stacji transformatorowej 15/0,4 kV „PRAMDOTÓW 1” przedstawia rysunek 2. Na rysunku 3. został przedstawiony uproszczony schemat ideowy zasilania projektowanej hali produkcyjnej.

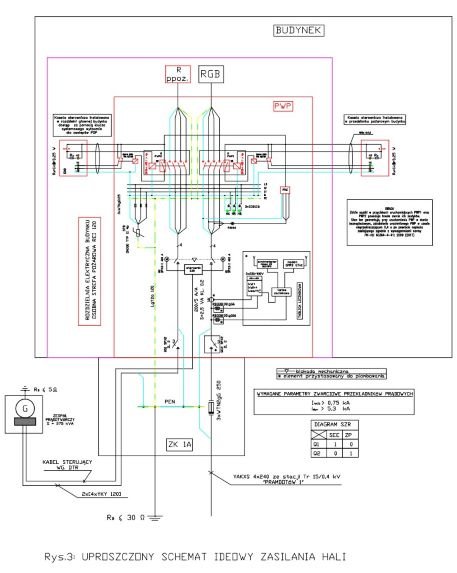

W pomieszczeniu rozdzielni elektrycznej, która stanowi osobną strefę pożarową w myśl § 209 ust. 3 Rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 roku w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. z 2019 roku poz. 1065 z późniejszymi zmianami), należy zainstalować szafę wyposażoną w układ automatyki SZR, półpośredni układ pomiarowy zużytej energii elektrycznej oraz aparat wykonawczy i elementy automatyki PWP, Rozdzielnicę Główną Budynku (RGB) oraz Rozdzielnicę Przeciwpożarową (Rppoż.). Projekt RGB oraz Rppoż. został w artykule pominięty. Z Rppoż. zasilane będą wszystkie urządzenia elektryczne, których funkcjonowanie jest niezbędne w czasie pożaru, natomiast z RGB pozostałe urządzenia elektryczne instalowane jako wyposażenie projektowanej hali produkcyjnej.

Sterowanie PWP1 ma układ zdalnego wyłączenia uruchamiany przyciskiem zdalnego sterowania zainstalowanym w przedsionku pożarowym, w miejscu wskazanym na rysunku 1. Uruchomienie PWP1 powoduje odcięcie dopływu energii elektrycznej do odbiorników powszechnego użytku, podstawiając pod napięciem odbiorniki wspomagające akcję ratowniczo-gaśniczą. Przyciski zdalnego wyzwalania PWP1 oraz PWP2 zostały wyposażone w lampki kontrolne umożliwiające ocenę ciągłości połączeń przewodów sterujących oraz stanu położenia styków aparatu wykonawczego. Lampka żółta sygnalizuje stan połączeń przewodów zdalnego wyzwalania aparatu wykonawczego PWP. Natomiast lampka czerwona sygnalizuje stan załączenia, a lampka zielona – stan wyłączenia napięcia w we wszystkich obwodach za wyjątkiem tych, których funkcjonowanie jest niezbędne w czasie pożaru – dla PWP1, dla PWP2 świecenie lampki zielonej oznacza całkowite wyłączenie napięcia w płonącym budynku.

Zbicie szybki przycisku uruchamiającego PWP powoduje zwarcie zestyków, które gwarantują zadziałanie aparatu wykonawczego w czasie nie dłuższym od 0,4 sekundy, zgodnie z wymaganiami normy PN-HD 60364-4-1:2009 (2017) (w przypadku uruchomienia przycisku sterującego w stanie beznapięciowym, zwarte styki gwarantują zadziałanie aparatu wykonawczego w czasie nie dłuższym od 0,4 s, dzięki czemu zapewniona jest ochrona od porażeń ekip ratowniczych oraz osób ewakuowanych z płonącego budynku).

W miejscu wskazanym na rysunku 1., na fundamencie wykonanym zgodnie z projektem branży konstrukcyjnej, należy zainstalować kontenerowy zespół prądotwórczy o mocy 275 kVA. Z tablicy przyłączy ­zespołu prądotwórczego należy wyprowadzić kabel zasilania awaryjnego 2x[4xYKY 120] oraz kabel sterowniczy określony w DTR zespołu prądotwórczego, przeznaczony do sterowania aparatów wykonawczych automatyki SZR sieć/zespół prądotwórczy. Kable te należy wprowadzić do szafy PWP zainstalowanej w rozdzielni elektrycznej budynku hali.

Kable zasilania awaryjnego należy układać zgodnie z zasadami układania kabla zasilania podstawowego, opisanymi wyżej. Nastawa zabezpieczenia głównego generatora zespołu prądotwórczego została ustawiona przez producenta na prąd I_nG = 350 A. Punkt neutralny generatora zespołu prądotwórczego należy uziemić. Rezystancja uziemienia R_A ≤ 5 Ω. Uziemienie należy wykonać jako kombinowane, pogrążając dolny koniec pionowych prętów uziomowych na głębokość minimum 5 m poniżej dna wykopu rowu kablowego. Odległości pomiędzy pionowymi prętami nie powinny być mniejsze od 10 m. Uziomy pionowe należy połączyć galwanicznie taśmą Fe-Zn 30×4 stanowiącą uziom poziomy. Miejsca łączenia uziomów pionowych z uziomem poziomym należy zabezpieczyć przed korozją. Następnie należy zasypać uziom poziomy warstwą piasku o grubości 10 cm, stanowiącą podłoże do układania kabla. Odległość od uziomu do dolnej powierzchni kabla, zgodnie z normą N SEP-E 004, nie może być mniejsza od 10 cm.

Obliczenia

1. Dobór kabla zasilania podstawowego projektowanej hali produkcyjnej (ze względu na projektowany układ kompensacji mocy biernej do obliczeń przyjęty został współczynnik tgφ = 0,4):

gdzie:

P_Z – moc czynna zapotrzebowana, w [kW],

k₂ – współczynnik niedopasowania charakterystyki prądowo-czasowej bezpiecznika topikowego i kabla zasilającego, w [-],

I_n – prąd znamionowy zabezpieczenia, w [A],

I_B – spodziewany prąd obciążenia, w [A],

cos φ – współczynnik mocy, w [-].

Na podstawie normy PN-IEC 60364-5-52:2011, przy sposobie ułożenia „D1” po uwzględnieniu współczynników odpowiadających krajowej rezystywności gruntu oraz obciążalności czwartej żyły, warunki spełnia kabel YAKXS 4×240, dla którego:

W ZK-1A należy zainstalować bezpieczniki WTN2gG250, stanowiące zabezpieczenie kabla na długotrwałą obciążalność prądową i przeciążalność, a w Rnn stacji transformatorowej bezpieczniki topikowe WTN2gG400, stanowiące zabezpieczenie zwarciowe kabla. Na podstawie obliczeń spodziewanego prądu obciążenia zgodnie z tabelą 2.10.7 zamieszczoną w „Poradniku Projektanta Elektryka” (J. Wiatr, M. Orzechowski, wyd. 5, DW MEDIUM 2012), należy przyjąć przekładniki prądowe do układu pomiarowego zużytej energii elektrycznej o następujących parametrach: 200/5 A/A; S = 2,5 VA; kl. 02.

2. Sprawdzenie dobranego kabla zasilania podstawowego na zwarcia:

Na podstawie tabeli Z.3.1 „Poradnika Projektant Elektryka” (J. Wiatr, M. Orzechowski, wyd. 6, DW MEDIUM 2021), parametry zwarciowe transformatora wynoszą odpowiednio:

R_T = 0,0030 Ω – rezystancja uzwojeń transformatora,

X_T = 0,0165 Ω – reaktancja uzwojeń transformatora,

Z_T = 0,0168 Ω – impedancja transformatora.

Dla wyznaczenia wymaganego minimalnego przekroju kabla została wykorzystana całka Joule’a wyłączenia bezpiecznika topikowego WTNgG400, ponieważ przy spodziewanym prądzie zwarcie symetrycznego, wyłączenie zasilania nastąpi w czasie krótszym od 0,1 s.

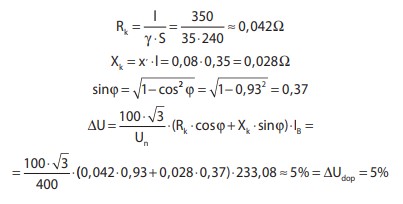

3. Sprawdzenie dobranego kabla zasilania podstawowego ze względu na spadek napięcia:

4. Dobór mocy zespołu prądotwórczego:

gdzie:

x’ – jednostkowa reaktancja kabla, w [Ω/km],

X_k – reaktancja linii kablowej, w [Ω],

R_k – rezystancja linii kablowej, w [Ω],

U_n – napięcie nominalne linii elektroenergetycznej, w [V],

S – przekrój żyły przewodzącej kabla, w [mm²],

cos φ_z – współczynnik mocy zapotrzebowanej przez projektowany budynek hali, w [-],

cos φ_nG – znamionowy współczynnik mocy generatora zespołu prądotwórczego, w [-],

p – współczynnik wykorzystania,

S_nG – moc znamionowa zespołu prądotwórczego, w [kVA],

l – długość kabla, w [m],

γ – konduktywność żyły przewodzącej kabla, w [m/(Ω· mm²)],

Z_T – impedancja transformatora, w [Ω],

k – jednosekundowa gęstość prądu zwarciowego, w [A/mm²],

I²t_w – całka Joule’a wyłączenia, w [A²·s].

Zostanie przyjęty zespół prądotwórczy o mocy S_nG = 275 kVA.

5. Dobór kabla zasilania awaryjnego na długotrwałą obciążalność prądową i przeciążalność:

Na podstawie normy PN-IEC 60364-5-52:2011, przy sposobie ułożenia „D1” po uwzględnieniu współczynników odpowiadających krajowej rezystywności gruntu, obciążalności czwartej żyły oraz wielotorowości ułożenia warunki spełnia kabel 2x[4xYKXS 120], dla którego:

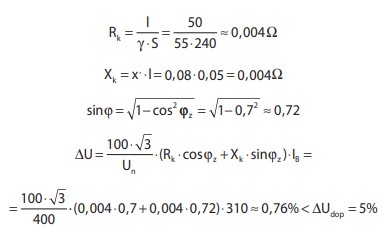

6. Sprawdzenie dobranego kabla zasilania awaryjnego ze względu na spadek napięcia:

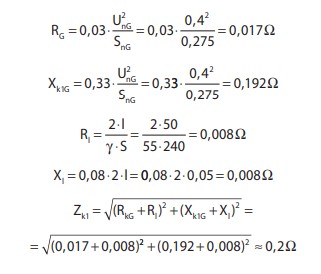

7. Sprawdzenie dobranego kabla z warunku samoczynnego wyłączenia (zwarcie w szafie PWP):

a) kabel zasilania podstawowego:

b) kabel zasilania awaryjnego:

8. Prądy zwarcia symetrycznego w szafie PWP:

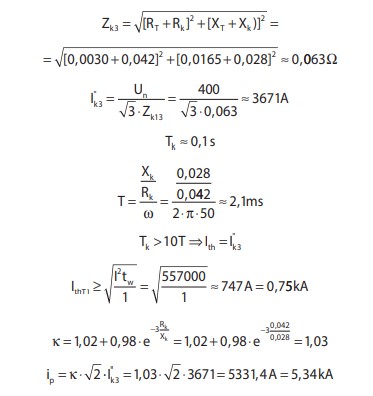

a) zasilanie z SEE:

gdzie:

κ – współczynnik udaru, w [-],

I”_k3 – początkowy prąd zwarcia dla zwarć symetrycznych, w [kA],

I²_tw – całka Joule’a wyłączenia, w [A²s],

T – czas trwania zwarcia, w [s],

T_k – elektromagnetyczna stała czasowa obwodu zwarcia, w [s],

i_p – prąd zwarciowy udarowy, w [kA],

U₀ – napięcie pomiędzy przewodem fazowym a uziemionym przewodem PE lub PEN, w [V].

Na podstawie przeprowadzonych obliczeń należy przyjąć następujące wymagania zwarciowe dla przekładników prądowych instalowanych w układzie pomiarowym:

• znamionowy krótkotrwały prąd cieplny (1-sekundowy): I_thT1 > 0,75 kA,
• znamionowy prąd dynamiczny i_d > 5,4 kA.

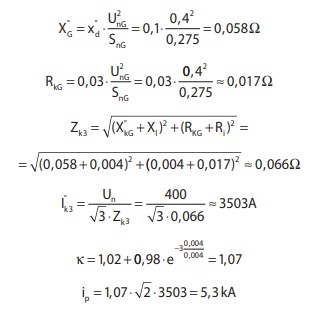

b) zasilanie z generatora zespołu prądotwórczego:

gdzie:

x”_d – względna reaktancja wzdłużna generatora zespołu prądotwórczego, w [-],

U_nG – znamionowe napięcie generatora zespołu prądotwórczego, w [kV],

S_nG – moc znamionowa zespołu prądotwórczego, w [MVA],

X”_G – reaktancja generatora, w [Ω],

R_G – rezystancja generatora, w [Ω].

Spodziewane prądy zwarciowe pozwalają na przyjęcie aparatów elektrycznych o odporności zwarciowej nie mniejszej od 6 kA.

9. Dobór rezystora ograniczającego w układzie kontroli ciągłości obwodu sterowania PWP.

Na podstawie informacji uzyskanej w Dziale Wsparcia Technicznego firmy Legrand ustalono, że impedancja ceki rozłącznika DPX 400 wynosi Z_c = 150 Ω. Na podstawie katalogu firmy Legrand przyjęto wskaźnik z lampką koloru żółtego, działający przy napięciu o wartości (130–230) V ac. Lampka ta zgodnie z katalogiem producenta wykazuje straty wynoszące P_L = 1 W, zatem jej znamionowy prąd I_L oraz rezystancja wewnętrzna R_L wyniosą odpowiednio:

W celu ograniczenia prądu pojawiającego się w stanie przepalania się lampki należy zastosować ograniczenie jego wartości do poziomu gwarantującego niepobudzanie cewki wzrostowej, przez instalację rezystora R_d = 1000 Ω.

Prąd płynący przez obwód z pominięciem impedancji lampki kontrolnej:

Rozkłady napięć na elementach dzielnika napięciowego utworzonego przez lampkę, rezystor dodatkowy oraz uzwojenie cewki wzrostowej:

Należy zatem przyjąć rezystor o wartości 1 kΩ mocy 0,25 W, który należy zainstalować w kasetce zdalnego uruchomienia PWP, wykonanej w II klasie ochronności o stopniu ochrony przez obudowę nie niższym od IP65.

Spodziewane wartości prądu przepływającego przez uzwojenie cewki wzrostowej w obwodzie kontroli ciągłości przewodów sterujących nie są w stanie jej pobudzić do zadziałania PWP. Dla uruchomienia PWP konieczne jest zwarcie zestyków przycisku uruchamiającego, które powodują zmostkowanie żółtej lampki kontrolnej oraz rezystora dodatkowego R_d umożliwiając przepływ prądu przez cewkę o wartości pozwalającej na jej pobudzenie.

Przyjęte rozwiązanie gwarantuje bezawaryjne działanie układu PWP z jednoczesną kontrolą ciągłości obwodu sterowania oraz położenia styków aparatu wykonawczego. Zabudowa aparatu wykonawczego w pomieszczeniu rozdzielni elektrycznej, która stanowi osobną strefę pożarową, pozwala na bezpieczne ręczne rozłączenie toru zasilania przez rozwarcie styków aparatu wykonawczego PWP przez ratowników podczas akcji ratowniczo-gaśniczej w przypadku braku napięcia zasilającego. Jest to rozwiązanie tanie i funkcjonalne, bez pojedynczych punktów awarii, które sprawdza się w praktyce.

Uwagi końcowe

1. Trasy wykopu linii kablowych należy wytyczyć geodezyjnie na gruncie.
2. Na końcach projektowanych elektroenergetycznych linii kablowych zasilania podstawowego oraz zasilania awaryjnego należy pozostawić zapasy o wartości 1% długości (uwzględniono w obliczeniach).
3. Ochrona przeciwporażeniowa w rozdzielni elektrycznej hali, zgodnie z wymaganiami normy PN-HD 60364-4-41:2009 oraz normą N SEP-E 001, będzie realizowana przez samoczynne wyłączenie zasilania.
4. Przy przejściu na zasilanie z generatora zespołu prądotwórczego musi nastąpić automatyczne odłączenie baterii kondensatorów statycznych przeznaczonych do kompensacji mocy biernej przy zasilaniu z SEE.
5. Przy stosowaniu innego typu aparatu wykonawczego przy doborze rezystora dodatkowego R_d należy mieć informacje o impedancji cewki wzrostowej aparatu wykonawczego PWP oraz dane dotyczące mocy znamionowej lampki kontrolnej informujące o stanie połączeń obwodu sterowania cewką wzrostową.
6. Po wykonaniu prac instalacyjnych należy przeprowadzić próby i pomiary pomontażowe z godnie z wymaganiami normy PN-HD 60364-6.
7. Z uwagi na instalację zespołu prądotwórczego, który umożliwia zasilanie wszystkich odbiorników instalowanych w projektowanej hali, należy uznać wymagania normy PN-HD 60364-5-56:2010 oraz przywołanej w rozporządzeniu [3] normy PN-IEC 60364-5-56:1999, za spełnione bez potrzeby instalowania dodatkowych źródeł zasilania.
8. Zgodnie z wymaganiami normy PN-EN 12101-10 zespół prądotwórczy powinien zapewnić automatyczne dostarczenie pełnej mocy w ciągu 15 sekund od zaniku napięcia w sieci elektroenergetycznej. Czas ten z uwagi na parametry jakościowe dostarczanej energii zgodnie z normą PN-EN 50160:2010 jest zbyt krótki. Zasadnym jest przyjęcie zwłoki czasowej wynoszącej 30 sekund do chwili rozpoczęcia procedury rozruchowej zespołu prądotwórczego. Pozwoli to na uniknięcie niepotrzebnych rozruchów powodowanych krótkimi przerwami w zasilaniu lub zapadami napięcia, których występowanie w SEE jest powszechne.
9. Prezentowane rozwiązanie stanowi zaledwie przykład prostego, taniego i niezawodnego układu PWP zawierającego elementy składowe zgodne z wyszczególnianiem w pkt 10 załącznika do Rozporządzenia Ministra Infrastruktury i Budownictwa z dnia 17 listopada 2016 roku w sprawie sposobu deklarowania właściwości użytkowych wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (Dz.U. z 2016 roku poz. 1966 z późniejszymi zmianami).
   Od 1 stycznia 2021 roku zaczęło obowiązywać ww. rozporządzenie w zakresie PWP. Należy zatem uważnie śledzić pojawianie się oficjalnych dokumentów dotyczących PWP, które mogą okazać się radykalnie inne niż prezentowane w niniejszym artykule. Niniejszy artykuł może stanowić jedynie pomoc wskazującą metodykę projektowania.
   Zgodnie z wymaganiami Ustawy o wyrobach budowlanych (Dz.U. Nr 92 poz. 881 z późniejszymi zmianami) zestaw PWP może zostać przyjęty jako jednostkowe zastosowanie w obiekcie budowlanym.
