Uproszczony projekt kablowej sieci elektroenergetycznej nn zakładu produkcyjnego z układem zasilania awaryjnego

arch. redakcji

arch. redakcji

Coraz częściej małe zakłady przemysłowe decydują się na poprawę niezawodności dostaw energii elektrycznej przez instalację zespołu prądotwórczego. W takim przypadku zespół prądotwórczy stanowi awaryjne źródło zasilania i gwarantuje dostawę energii elektrycznej w przypadku przerwy w jej dostawie z Systemu Elektroenergetycznego.

Zobacz także

Zespoły prądotwórcze - wymagania przy ich instalacji

Zespoły prądotwórcze - wymagania przy ich instalacji Zespoły prądotwórcze - wymagania przy ich instalacji

Zespół prądotwórczy, stanowiący element systemu gwarantowanego zasilania, to podstawa funkcjonowania szpitali i banków oraz praktycznie wszystkich zakładów pracy, gdzie konieczne jest zasilanie. Wszechobecność...

Zespół prądotwórczy, stanowiący element systemu gwarantowanego zasilania, to podstawa funkcjonowania szpitali i banków oraz praktycznie wszystkich zakładów pracy, gdzie konieczne jest zasilanie. Wszechobecność zespołu prądotwórczego jest jednak uwarunkowana czynnikami, od których zależy nie tylko zgodność z przepisami i normami, ale przede wszystkim pełna funkcjonalność i niezawodność zespołu, wynikająca z dostosowania urządzenia prądotwórczego do realnych wymagań.

Uproszczony projekt zasilania stacji ładowania schodów lotniskowych

Uproszczony projekt zasilania stacji ładowania schodów lotniskowych Uproszczony projekt zasilania stacji ładowania schodów lotniskowych

Prezentowany projekt jest jedynie fragmentem projektu akumulatorowni lotniskowej i obejmuje tylko stację ładowania ruchomych schodów lotniskowych. Stacja ładowania schodów jest jednocześnie pomieszczeniem,...

Prezentowany projekt jest jedynie fragmentem projektu akumulatorowni lotniskowej i obejmuje tylko stację ładowania ruchomych schodów lotniskowych. Stacja ładowania schodów jest jednocześnie pomieszczeniem, gdzie są one garażowane. Ponieważ podczas ładowania akumulatorów wydobywa się wodór, który z powietrzem tworzy mieszaninę wybuchową, w celu zneutralizowania zagrożeń zastosowany został system detekcji stężenia wodoru, współpracujący z wentylatorem wyciągowym. Podobne rozwiązanie może zostać przyjęte...

Uproszczony projekt skablowania odcinka elektroenergetycznej linii napowietrznej SN

Uproszczony projekt skablowania odcinka elektroenergetycznej linii napowietrznej SN Uproszczony projekt skablowania odcinka elektroenergetycznej linii napowietrznej SN

W związku z budową drogi oraz wiaduktu drogowego, napowietrzna linia elektroenergetyczna SN 15 kV została wykonana jako dzielona – w celu skablowania odcinka zajętego przez nasyp wiaduktu. linia ta jest...

W związku z budową drogi oraz wiaduktu drogowego, napowietrzna linia elektroenergetyczna SN 15 kV została wykonana jako dzielona – w celu skablowania odcinka zajętego przez nasyp wiaduktu. linia ta jest wykonana przewodami 3×70 AFl-6 rozwieszonymi na słupach wirowanych.

Podczas projektowania systemu zasilania awaryjnego należy mieć świadomość, że przejście na zasilanie z generatora zespołu prądotwórczego wprowadza odmienne warunki zasilania w stosunku do Systemu Elektroenergetycznego. Na projektancie spoczywa obowiązek zapewnienia skutecznej ochrony przeciwporażeniowej przy zasilaniu z Systemu Elektroenergetycznego oraz przy zasilaniu z generatora zespołu prądotwórczego.

Ponieważ zespół prądotwórczy jest źródłem miękkim w stosunku do Systemu Elektroenergetycznego, niezbędna jest wiedza w zakresie przewidywanej technologii pracy zakładu oraz obciążenia podczas przerwy w dostawie energii z Systemu Elektroenergetycznego, w celu poprawnego doboru mocy źródła zasilania awaryjnego.

Podstawa opracowania

  1. Zlecenie inwestora.
  2. Wizja lokalna w terenie.
  3. Badania geologiczne przeprowadzone na terenie inwestycji.
  4. Projekt zagospodarowania terenu oraz projekt instalacji elektrycznych budynków planowanych do wzniesienia na terenie objętym projektem zagospodarowania terenu.
  5. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 roku w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (tekst jednolity: DzU z 2015 roku, poz. 1422).
  6. Norma N SEP-E 004 Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa.
  7. Wieloarkuszowa norma PN-90/E-06401 Elektroenergetyczne i sygnalizacyjne linie kablowe. Osprzęt do kabli o napięciu znamionowym nieprzekraczającym 30 kV.
  8. Norma N SEP-E 001 Sieci elektroenergetyczne niskiego napięcia. Ochrona przeciwporażeniowa.
  9. Norma PN-EN 60865-1:2002 Obliczanie skutków prądów zwarciowych. Część 1. Definicje i metody obliczeń.
  10. Norma PN-HD 60364-4-41:2009 Instalacje elektryczne niskiego napięcia. Część 4-41: Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed porażeniem elektrycznym.
  11. Norma PN-HD 60364-7-714:2012 Instalacje elektryczne w obiektach budowlanych. Wymagania dotyczące specjalnych instalacji lub lokalizacji. Instalacje oświetlenia zewnętrznego.
  12. Norma PN-IEC 60364-5-523:2002 Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Obciążalność prądowa długotrwała przewodów.
  13. Katalogi producentów kabli oraz producentów osprzętu kablowego.
  14. Katalog producenta zespołów prądotwórczych.
  15. Projekt technologii pracy projektowanego zakładu produkcyjnego.
  16. Projekt konstrukcyjny poszczególnych budynków oraz fundamentu zespołu prądotwórczego.
  17. Katalog słupów oświetleniowych, fundamentów oraz osprzętu.

Opis stanu istniejącego

Na terenie projektowanego zakładu produkcyjnego posadowiona jest słupowa stacja transformatorowa SN/nn o mocy 250 kVA. Przy stacji transformatorowej zainstalowana jest rozdzielnica RST, przeznaczona do zasilania projektowanych odbiorników napięciem 3×230/400 V. Teren inwestycji jest ogrodzony. Projekt oświetlenia obwodnicy oświetleniowej przewiduje instalację opraw ze źródłami wyładowczymi o mocy 150 W.

Na podstawie opisu technologii produkcji ustalono obciążenie poszczególnych budynków:

Zapotrzebowanie mocy przez obwodnicę oświetleniową:

Opis stanu projektowanego

W miejscu wskazanym na rys. 1. należy zainstalować zespół prądotwórczy o mocy 330 kVA typu SEILENT.

Z projektowanego zespołu prądotwórczego należy wyprowadzić kable nn zasilania awaryjnego do układów automatyki SZR poszczególnych budynków oaz szafy oświetlenia SON, o przekrojach określonych na rys. 2.

Z Rozdzielnicy Stacji Transformatorowej (RST) należy wyprowadzić kable zasilania podstawowego oraz potrzeb własnych zespołu prądotwórczego i wprowadzić do układów automatyki SZR poszczególnych budynków oraz szafy SON.

W miejscach wskazanych na rys. 1. należy zainstalować kompozytowe słupy oświetleniowe o wysokości 9 m.

Słupy należy instalować na prefabrykowanych fundamentach F100.

Na słupach należy zainstalować oprawy oświetleniowe ze źródłami o mocy 150 W, wykonane w II klasie ochronności.

Całość oświetlenia zewnętrznego stanowiącego obwodnicę oświetleniową należy wykonać zgodnie z wymaganiami normy PN-HD 60364-7-714.

Projektowane kable nn należy układać w wykopie o głębokości 120 cm, z uwagi na całkowite pokrycie terenu kostką bauma (kable zostaną ułożone bez rur osłonowych), na podsypce piasku o grubości 10 cm. Następnie kable należy zasypać warstwą piasku grubości 10 cm, warstwą rodzimego gruntu grubości 35 cm, ułożyć taśmę kablową koloru niebieskiego (taśma musi wystawać po 5 cm z każdej strony budowanej linii kablowej) i zasypać wykop doprowadzając grunt do stanu sprzed wykopu.

Na poszczególnych kablach przed zasypaniem należy w odstępach co 10 m założyć opaski kablowe zawierające następujące informacje: typ kabla – rok ułożenia – długość – symbol użytkownika – symbol wykonawcy.

Plan linii kablowych przedstawia rys. 1.

Schemat zasilania poszczególnych budynków przedstawia rys. 2.

Schemat złączy kablowych projektowanych budynków przedstawia rys. 3.

Schemat układu automatyki SZR poszczególnych budynków przedstawia rys. 4.

b uproszczony projekt rys04

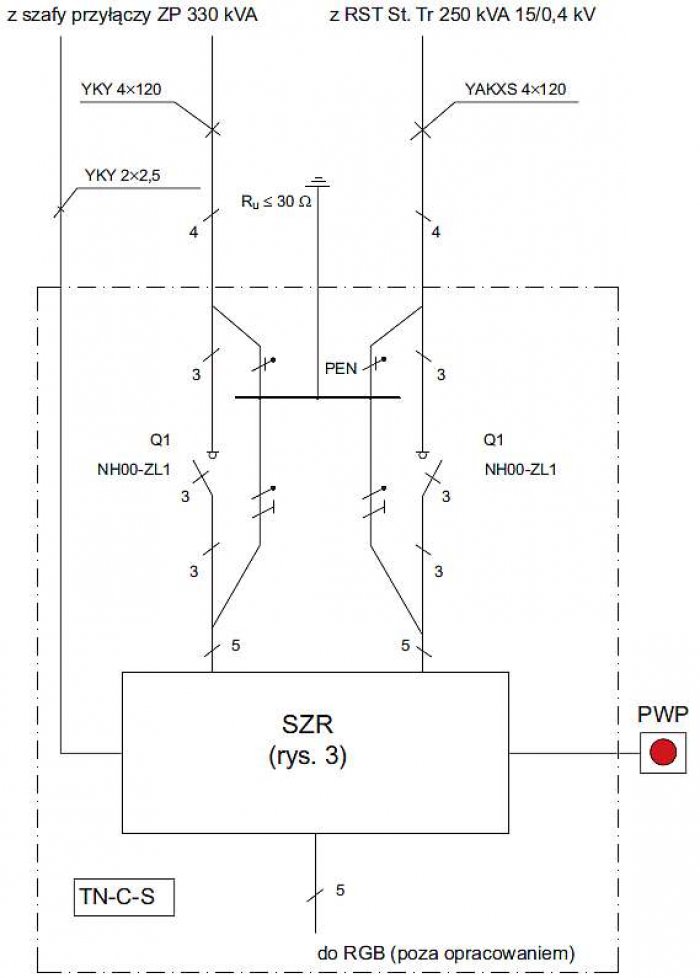

Rys. 4. Schemat złącza kablowego hal nr 1, nr 2 oraz nr 3

Na rys. 5. został przedstawiony schemat ideowy szafy SON, a na rys. 6. – schematy obwodów oświetlenia zewnętrznego tworzącego obwodnicę oświetleniową projektowanego zakładu.

Obliczenia

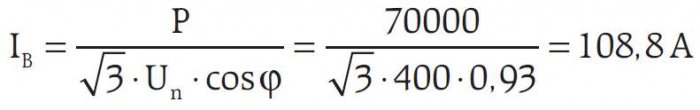

1. Obliczenia obciążeń prądowych poszczególnych obwodów:

  • Hala 1 w warunkach normalnych:
  • Hala 1 w warunkach awaryjnych:

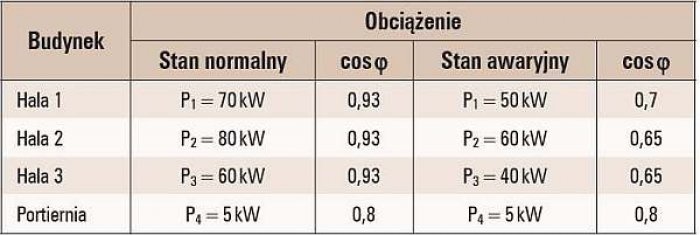

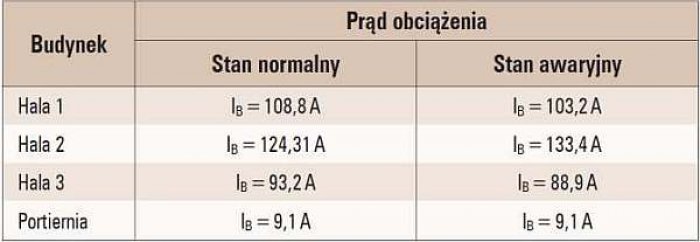

Zestawienie wyników obliczeń przedstawia poniższa tabela:

2. Dobór mocy zespołu prądotwórczego oraz sprawdzenie mocy dysponowanej przez transformator:

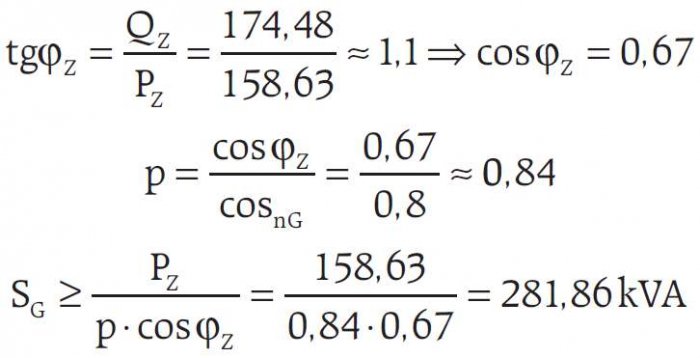

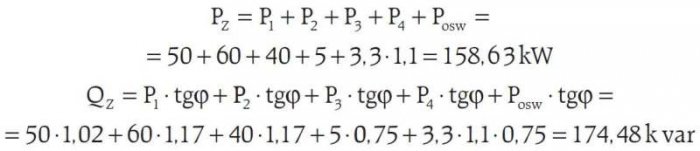

  • dobór mocy zespołu prądotwórczego do zasilania awaryjnego zakładu:

Zostanie przyjęty zespół prądotwórczy o mocy 330 kVA, którego moc potrzeb własnych wynosi PpwZP = 2 kW.

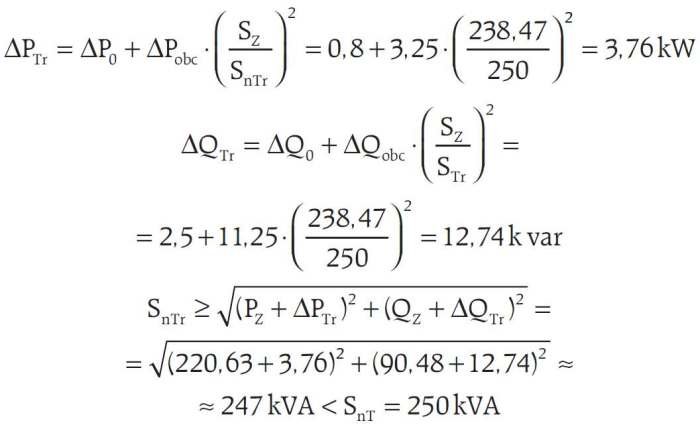

  • sprawdzenie mocy dysponowanej przez transformator stacji STSRS (15/250), do zasilania zakładu z SEE:

3. Dobór kabli nn z warunku długotrwałej obciążalności prądowej i przeciążalności oraz ich zabezpieczeń:

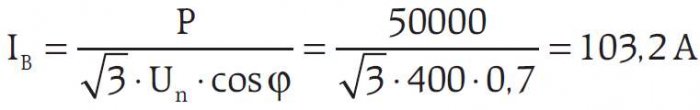

  • Hala 1, zasilanie podstawowe:

Na podstawie normy PN-IEC 60364-5-523, przy sposobie ułożenia „D” po uwzględnieniu obciążalności czwartej żyły oraz rezystywności gruntu właściwej dla warunków krajowych, warunki spełni kabel YAKXS 4 x 120:

  • Hala 1, zasilanie awaryjne:

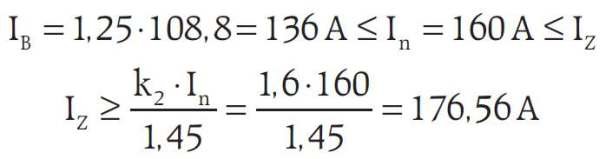

Na podstawie normy PN-IEC 60364-5-523, przy sposobie ułożenia „D” po uwzględnieniu obciążalności czwartej żyły oraz rezystywności gruntu właściwej dla warunków krajowych, warunki spełni kabel YKY 4 x 95:

Pozostałe kable oraz ich zabezpieczenia w projektowanej sieci elektroenergetycznej zostały określone na rys. 2.

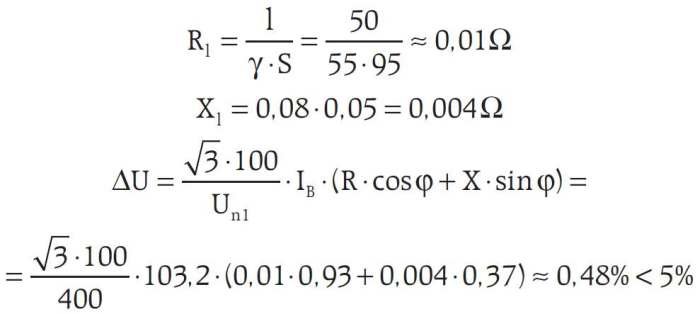

4. Sprawdzenie dobranych kabli z warunku spadku napięcia:

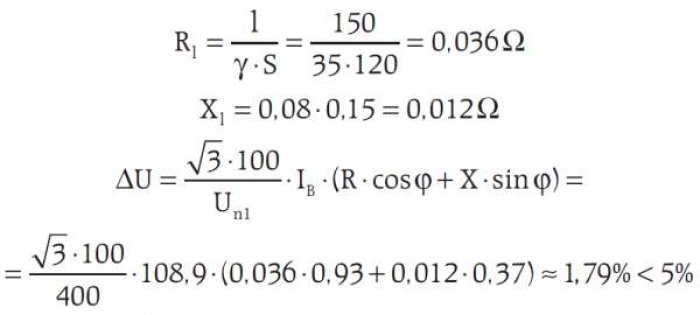

  • Hala nr 1 zasilanie podstawowe:
  • Hala nr 1 zasilanie awaryjne:

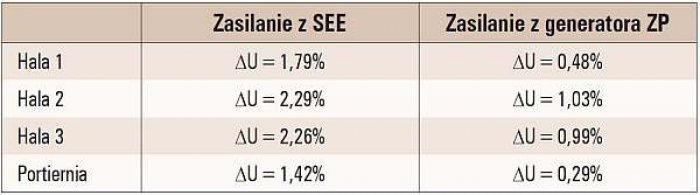

Wyniki obliczeń dla pozostałych obwodów przedstawia poniższa tabela:

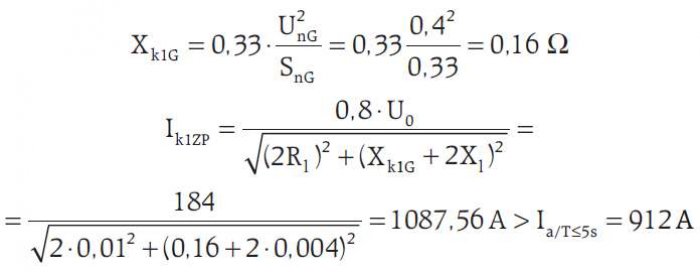

5. Sprawdzenie dobranych kabli z warunku samoczynnego wyłączenia:

  • Hala nr 1, zasilanie z SEE:

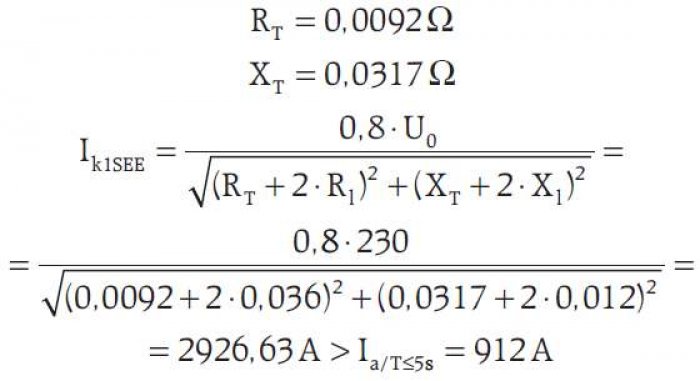

  • Hala nr 1, zasilanie z generatora ZSP:

Wyniki pozostałych obliczeń przedstawia poniższa tabela:

6. Obwodnica oświetleniowa:

Dobór kabla i zabezpieczenia SON:

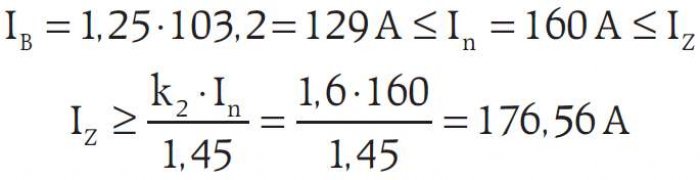

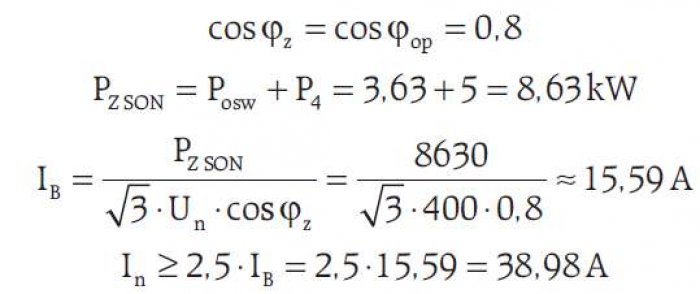

Jako zabezpieczenie główne SON zostaną przyjęte bezpieczniki topikowe WTNgG63.

Na podstawie normy PN-IEC 60364-5-523:2002, przy sposobie ułożenia „D”, po uwzględnieniu obciążenia czwartej żyły oraz rezystywnosci gruntu właściwej dla warunków krajowych, warunki spełnia kabel YKY 4 x 16, którego długotrwała obciążalność prądowa wynosi:

Ponieważ obciążenie poszczególnych faz w pojedynczej elektroenergetycznej linii oświetlenia nie gwarantuje równomiernego obciążenia wszystkich faz, do obliczenia spodziewanego prądu obciążenia zostanie przyjęta faza najbardziej obciążana najdłuższego obwodu (rys. 6.):

b uproszczony projekt rys06

Rys. 6. Schemat ideowy obwodów obwodnicy oświetleniowej

Jako zabezpieczenia obwodowe poszczególnych faz w każdej projektowanej elektroenergetycznej linii oświetlenia zostaną przyjęte bezpieczniki topikowe DO2gG10. Projektowane elektroenergetyczne linie oświetlenia należy wykonać kablem YAKY 4 x 10, którego długotrwała obciążalność prądowa, przy sposobie ułożenia „D”, wynosi:

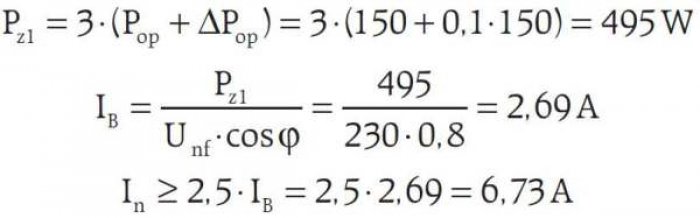

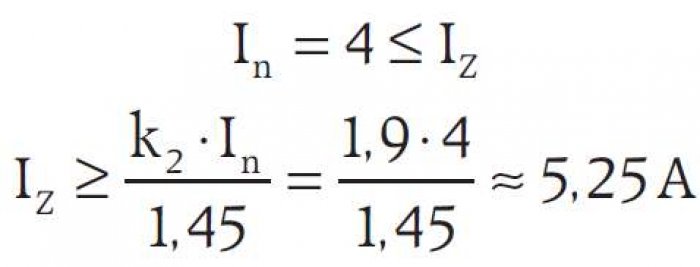

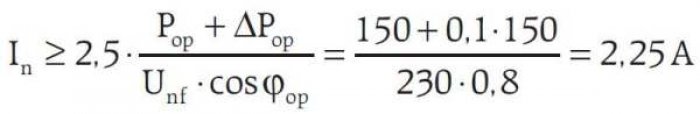

Dobór przewodu i zabezpieczenia pojedynczej oprawy:

Warunki spełnia bezpiecznik małogabarytowy DO2gG4:

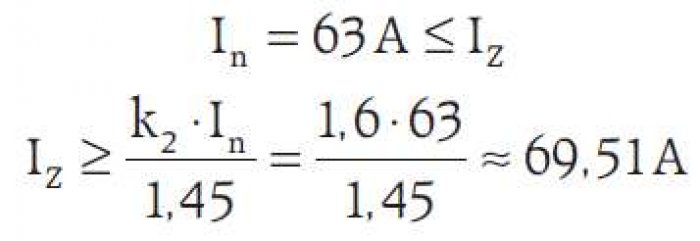

Na podstawie normy PN-IEC 60364-5-523:2001, przy sposobie ułożenia „B2” oraz uwzględnieniu maksymalnej temperatury występującej wewnątrz słupa w okresie letnim (trz = 40°C) warunki spełnia przewód YDY 2 x 1,5:

Ze względów eksploatacyjnych zostanie przyjęty przewód YDY 2×2,5.

Sprawdzenie dobranych kabli z warunku spadku napięcia (do obliczeń przyjęty został obwód nr 2 przy zasilaniu z SEE, ze względu na największą długość):

Uwagi końcowe

  1. Ochrona przeciwporażeniowa przy uszkodzeniu – samoczynne wyłączenie zgodnie z wymaganiami normy PN-HD 60364-4-41:2009 oraz normy N SEP-E 001.
  2. Przy pracach budowlanych związanych z budową linii kablowej w miejscach uzbrojenia terenu roboty należy wykonywać ręcznie w porozumieniu oraz pod nadzorem użytkowników poszczególnych elementów uzbrojenia terenu.
  3. Po ułożeniu kabli, przed ich zasypaniem należy przeprowadzić inwentaryzację geodezyjną.
  4. Po wykonaniu linii kablowych należy wykonać badania odbiorcze zgodnie z wymaganiami normy P-IEC 60364-6 oraz N SEP-E 004.
  5. Podczas projektowania instalacji elektrycznych poszczególnych hal należy przewidzieć automatykę odłączenia kompensacji mocy biernej przed przejęciem zasilania przez zespół prądotwórczy.
