Uproszczony projekt instalacji przeciwzalewowej w mieszkaniu budynku wielorodzinnego

Niejednokrotnie zdarza się awaria domowej instalacji wodnej, która skutkuje niekontrolowanym wyciekiem wody powodując zniszczenie podłogi oraz zalanie sąsiada. Problem w tym zakresie pojawia się podczas nieobecności lokatorów i jest szczególnie dotkliwy podczas przebywania na urlopie poza miejscem zamieszkania. Tym razem w dziale „e.projekt” prezentujemy przykładowe rozwiązanie instalacji zawierającej czujniki zalania oraz układ sterowania odcięcia dopływu w przypadku wykrycia jej wycieku. Odblokowanie elektrozaworu, który odciął dopływ wody, będzie możliwe po usunięciu przyczyny jego zadziałania.

Zobacz także

mgr inż. Julian Wiatr Uproszczony projekt zasilania i sterowania napędem bramy wjazdowej

Uproszczony projekt zasilania i sterowania napędem bramy wjazdowej Uproszczony projekt zasilania i sterowania napędem bramy wjazdowej

Wyposażenie posesji w automatycznie otwieraną i zamykaną bramę wjazdową jest bardzo wygodne dla właściciela. Umożliwia to otwieranie i zamykanie wjazdu bez potrzeby wysiadania z samochodu, co jest szczególnie...

Wyposażenie posesji w automatycznie otwieraną i zamykaną bramę wjazdową jest bardzo wygodne dla właściciela. Umożliwia to otwieranie i zamykanie wjazdu bez potrzeby wysiadania z samochodu, co jest szczególnie wygodne zimą oraz w deszczowe dni. Układ sterowania automatyką wyposażony w indywidualny niepowtarzalny kod dostępu chroni przed przypadkowym lub zamierzonym otwarciem przez osoby niepowołane. Układ sterowania napędu musi jednak zostać wyposażony w elementy bezpieczeństwa gwarantujące natychmiastową...

SKLEP RTV EURO AGD Domek letniskowy - wszystko, co powinno się w nim znaleźć, aby dobrze wypoczywać

Domek letniskowy - wszystko, co powinno się w nim znaleźć, aby dobrze wypoczywać Domek letniskowy - wszystko, co powinno się w nim znaleźć, aby dobrze wypoczywać

Lubisz spędzać wakacje w otoczeniu natury, najchętniej bez towarzystwa innych ludzi? Najlepiej zdecydować się więc na domek letniskowy położony w jakimś ustronnym miejscu. Jednak jak wyposażyć taki domek,...

Lubisz spędzać wakacje w otoczeniu natury, najchętniej bez towarzystwa innych ludzi? Najlepiej zdecydować się więc na domek letniskowy położony w jakimś ustronnym miejscu. Jednak jak wyposażyć taki domek, by móc korzystać również ze wszystkich zdobyczy techniki? Co powinno się w nim znaleźć, aby cieszyć się zarówno ciszą, jak i rozrywką?

archon.pl Dom tani w budowie - jaki powinien być idealny projekt?

Dom tani w budowie - jaki powinien być idealny projekt? Dom tani w budowie - jaki powinien być idealny projekt?

Przed inwestorem, który podjął już decyzję o budowie domu i rozpoczyna przygotowania, otwiera się wiele możliwości w zakresie wyboru idealnego projektu domu. Najważniejsze, aby ten dopasowany był do potrzeb...

Przed inwestorem, który podjął już decyzję o budowie domu i rozpoczyna przygotowania, otwiera się wiele możliwości w zakresie wyboru idealnego projektu domu. Najważniejsze, aby ten dopasowany był do potrzeb domowników, do uwarunkowań działki oraz przepisów lokalnego prawa, a także mieścił się w przeznaczonym na inwestycję budżecie. Pracownia ARCHON+ proponuje różnorodne gotowe projekty domów parterowych, projekty domów z poddaszem użytkowym, piętrowe, wśród których dostępne są interesujące projekty...

Podstawa opracowania

  1. Zlecenie inwestora oraz schemat istniejącego układu zasilania mieszkania.
  2. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 roku w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (tekst jednolity DzU z 2015 r., poz. 1422).
  3. Norma PN-HD 60364-4-41:2009 Instalacje elektryczne niskiego napięcia. Część 4-41: Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed porażeniem elektrycznym.
  4. Norma PN-HD 60364-5-54:2010 Instalacje elektryczne niskiego napięcia. Część 5-54: Dobór i montaż wyposażenia elektrycznego. Uziemienia, przewody ochronne i przewody połączeń ochronnych.
  5. PN-IEC 60364-5-523:2002 Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Obciążalność prądowa długotrwała przewodów.
  6. Katalog wyrobów firmy F&F.
  7. Katalog wyrobów firmy Legrand Polska.
  8. Uzgodnienia z użytkownikiem.
  9. Wizja lokalna.

Stan istniejący

Mieszkanie lokatorskie zlokalizowane jest w budynku wielorodzinnym i znajduje się na piątej kondygnacji. W budynku każde z mieszkań przyłączone jest do dwóch pionów zimnej oraz ciepłej wody:

  • łazienka, w której znajduje się punkt poboru zimnej i ciepłej wody, oraz przyłącze do pralki automatycznej,
  • pomieszczenie WC, z którego zasilany jest lokalny punkt poboru zimnej i ciepłej wody, punkt poboru zimnej i ciepłej wody w kuchni (do punktu poboru zimnej wody w kuchni przyłączona jest zmywarka, a w WC zasilanie spłuczki).

Każde z pomieszczeń zasilanych w zimną lub ciepłą wodę może stanowić potencjalne źródło zalania mieszkania wskutek awarii elementów automatyki, lub rozszczelnienia się zaworów użytkowych.

Zasilanie instalacji elektrycznej mieszkania jest realizowane z rozdzielnicy mieszkaniowej zainstalowanej nad drzwiami wejściowymi w przedpokoju.

Impedancja obwodu zwarciowego na zaciskach rozłącznika FR 301 40 A, zainstalowanego w rozdzielnicy mieszkaniowej, dla zwarć jednofazowych zmierzona miernikiem impedancji obwodu zwarciowego MZ-C3, wynosi: Zk1 = 0,4 W.

Zabezpieczenie rozdzielnicy mieszkaniowej R301.35.

Stan projektowany

W miejscu wskazanym na rysunku 1. należy zainstalować dwa układy Automatycznego Systemu Przeciwzalaniowego (ASP), wyposażone wielofunkcyjne sterowniki SAM-1 zarządzające ASP, produkcji firmy F&F*).

[*)  Przyjęto dwa sterowniki ze względów eksploatacyjnych – dwa osobne piony wody zimnej i ­ciepłej].

b uproszczony projekt rys1

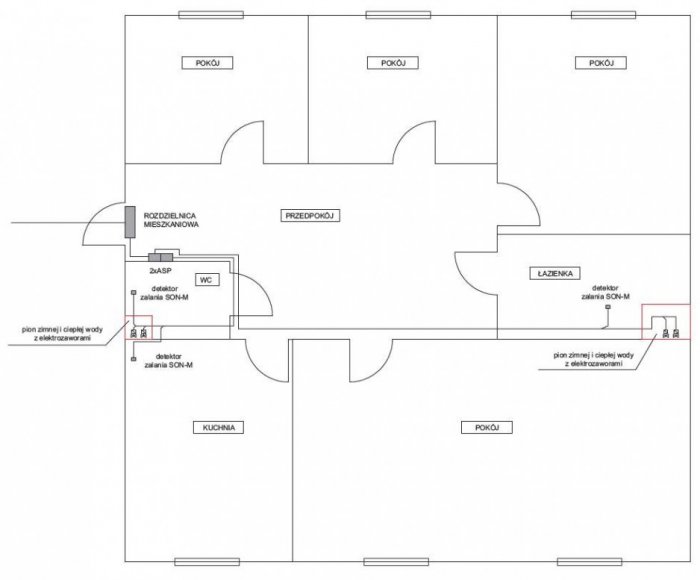

Rys. 1. Plan projektowanej instalacji przeciwzalewowej

Zasilanie każdego sterownika SAM-1 należy wykonać kablem YKXS 2 x 2,5, wyprowadzonym z rozdzielnicy mieszkaniowej, której schemat ideowy przedstawia rysunek 2.,

b uproszczony projekt rys2

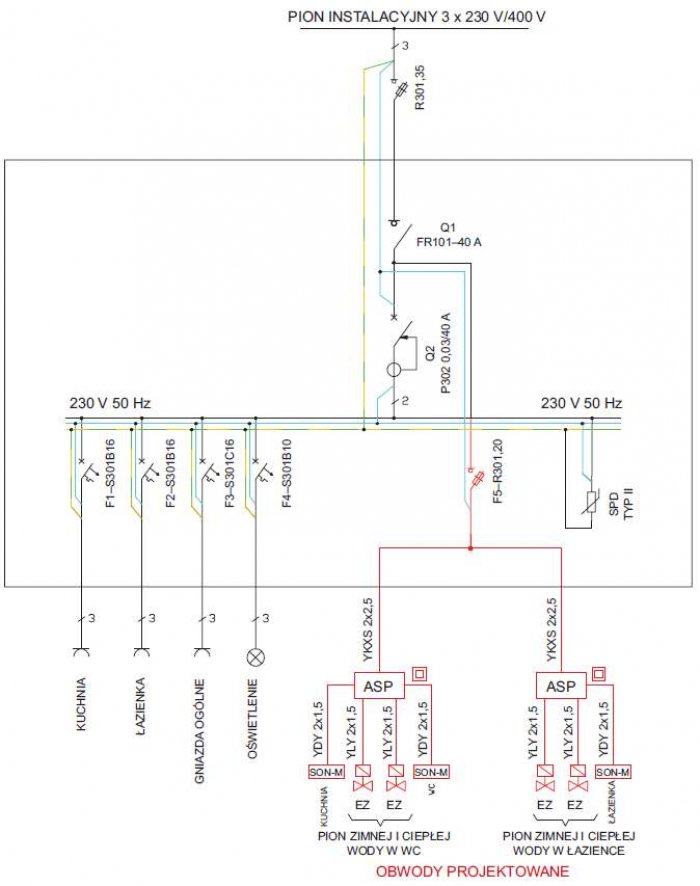

Rys. 2. Schemat ideowy rozdzielnicy mieszkaniowej i zasilania elektrozaworów

a schemat montażowy rysunek 3.

b uproszczony projekt rys3

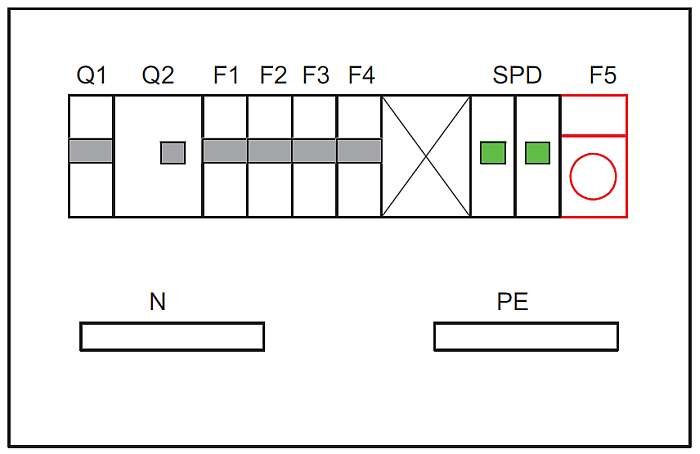

Rys. 3. Schemat montażowy rozdzielnicy mieszkaniowej

Kabel YKXS 2 x 2,5 zasilający ASP, należy układać w rurze instalacyjnej pod tynkiem.

W istniejącej rozdzielnicy mieszkaniowej należy zainstalować rozłącznik bezpiecznikowy R301.20.

Do każdego sterownika SAM-1 należy przyłączyć akumulator 12 V 1,3 Ah stanowiący awaryjne źródło zasilania w przypadku zaniku napięcia w sieci elektroenergetycznej, będący integralną częścią wyposażenia ASP.

W każdym pionie zimnej oraz ciepłej wody (w szachcie instalacyjnym) należy zainstalować elektrozawory odcinające 3/4” na napięcie 12 V dc 18 W.

Zaciski zaworów należy przyłączyć przewodem YLY 2 x 1,5 do zacisków sterownika SAM-1, do którego przewodem YDY 2 x 1,5 należy przyłączyć sondy zalania SON-M, zainstalowane przy zbiegu ściany pionowej z podłogą w miejscu wskazanym na rysunku 1.

Przewody zasilające elektrozawory oraz sondy zalania należy układać pod tynkiem. Dowolna sonda przyłączona do sterownika SAM-1 po wykryciu wycieku spowoduje odcięcie pionu zimnej i ciepłej wody, w którym nastąpił wyciek.

Widok ASP przedstawia rysunek 4., natomiast schemat aplikacyjny SAM-1, zgodny z katalogiem firmy F&F, przedstawia rysunek 5.

b uproszczony projekt rys4

Rys. 4. Widok ASP produkcji F&F, zgodny z katalogiem F&F

b uproszczony projekt rys5

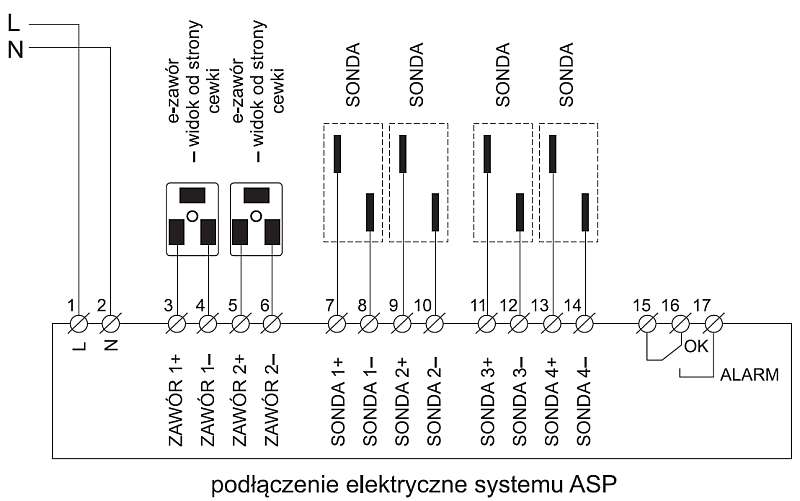

Rys. 5. Schemat aplikacyjny przyłączenia elektrozaworów oraz czujek SON-M zgodnie z katalogiem wyrobów F&F

Obliczenia

Zgodnie z DTR producenta (firma F&F) zabezpieczenie instalowane w ASP to wyłącznik nadprądowy S301C2.

Odległość liczona wzdłuż długości przewodu zasilającego ASP wynosi 3 m, co nie wnosi istotnych zmian w impedancji obwodu zwarciowego (mieszkanie jest zasilane jednofazowo).

Zabezpieczenie ASP instalowane w rozdzielnicy mieszkaniowej to DO1gG20. Zatem wymagana długotrwała obciążalność prądowa przewodu zasilającego wynosi:

gdzie:

k2 – współczynnik uwzględniający niedopasowanie charakterystyki prądowo-czasowej przewodu do jego zabezpieczenia, w [-],

Iz – wymagana dopuszczalna długotrwała obciążalność prądowa przewodu, w [A],

In – prąd znamionowy zabezpieczenia, w [A].

Przy sposobie ułożenia „A2”, zgodnie z normą PN-IEC 60364-5-523:2002 Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Obciążalność prądowa długotrwała przewodów, warunki spełnia kabel YKXS 2 x 2,5, dla którego po uwzględnieniu współczynników właściwych dla krajowych wartości temperatury otoczenia (1,06), długotrwała obciążalność prądowa wynosi:

Spodziewany prąd zwarcia jednofazowego w rozdzielnicy mieszkaniowej:

gdzie:

U0 – napięcie pomiędzy przewodem fazowym a uziemionym przewodem PE (PEN), w [V],

Zk1 – impedancja obwodu zwarciowego dla zwarć jednofazowych, w [W],

In1 – zabezpieczenie rozdzielnicy mieszkaniowej, w [A],

In2 – zabezpieczenie ASP, instalowane w rozdzielnicy mieszkaniowej, w [A].

Zatem warunek wybiórczości podczas zwarć w projektowanej instalacji zostanie spełniony.

Ponieważ ASP fabrycznie wykonany jest na bazie nieprzewodzącej rozdzielnicy, a poza ASP występują napięcia o wartościach nie większych od napięć dotykowych dopuszczalnych długotrwale (UST = Un = 12 V ac – napięcie dotykowe dopuszczalne długotrwale przy kontakcie z wodą), należy uznać, że ochrona przeciwporażeniowa jest zachowana.

ZESTAWIENIE PODSTAWOWYCH MATERIAŁÓW

1. Automatyczny System Przeciwzalewowy (ASP) produkcji firmy F&F – 2 szt.,
2. elektrozawór 3/4” 12 V dc 18 W – 4 szt.,
3. sonda zalania SON-M produkcji firmy F&F – 3 szt.,
4. przewód YLY 2 x 1,5 – 20 m,
5. przewód YDY 3 x 1,5 – 40 m,
6. kabel YKXS 2 x 1,5 – 3 m,
7. rozłącznik bezpiecznikowy R301.20 – 1 szt.
Pozostałe drobne materiały instalacyjne według potrzeb.

Uwagi końcowe

Po wykonaniu instalacji przeciwzalewowej należy wykonać próby i pomiary odbiorcze zgodnie z wymaganiami normy PN-HD 60364-6:2008 Instalacje elektryczne niskiego napięcia. Część 6. Sprawdzanie.
