Uproszczony projekt sterowania ogrzewaniem przeciwoblodzeniowym rynien budynku

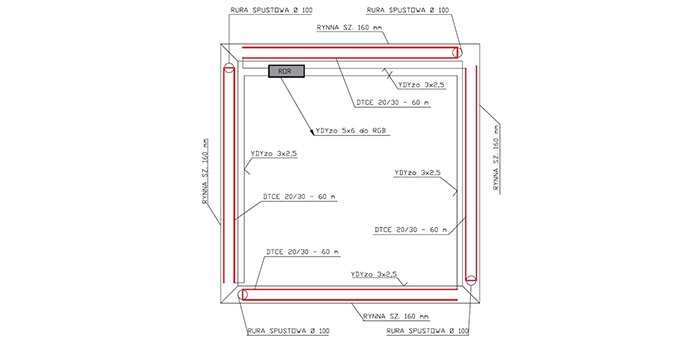

Rys. Plan instalacji przewodów zasilających oraz grzewczych, rys. Julian Wiatr

Rys. Plan instalacji przewodów zasilających oraz grzewczych, rys. Julian Wiatr

Elektryczne ogrzewanie rynien umożliwia uniknięcie uszkodzeń instalacji rynien wskutek zamarzania, zapobiega powstawaniu sopli i zacieków na elewacji budynku.

Zobacz także

Uproszczony projekt sterowania wentylacją przedziału bateryjnego zasilacza UPS

Uproszczony projekt sterowania wentylacją przedziału bateryjnego zasilacza UPS Uproszczony projekt sterowania wentylacją przedziału bateryjnego zasilacza UPS

Zasilacz UPS o mocy 400 kVA pracujący w układzie zasilania wyposażonym w zespół prądotwórczy wymaga rozbudowy o magazyn energii gwarantujący podtrzymanie pracy zasilanych odbiorników przez czas 30 minut...

Zasilacz UPS o mocy 400 kVA pracujący w układzie zasilania wyposażonym w zespół prądotwórczy wymaga rozbudowy o magazyn energii gwarantujący podtrzymanie pracy zasilanych odbiorników przez czas 30 minut w przypadku zaniku napięcia w sieci elektroenergetycznej. Czas ten umożliwia zakończenie procesu technologicznego w przypadku nałożenia się awarii zespołu prądotwórczego.

Uproszczony projekt zasilania pompowni pożarowej

Uproszczony projekt zasilania pompowni pożarowej Uproszczony projekt zasilania pompowni pożarowej

Projektowana pompownia pożarowa stanowi wolno stojący budynek o odporności ogniowej REI60 oraz kubaturze 200 m3, z dostępem z zewnątrz przez drzwi wejściowe o odporności ogniowej EI30.

Projektowana pompownia pożarowa stanowi wolno stojący budynek o odporności ogniowej REI60 oraz kubaturze 200 m3, z dostępem z zewnątrz przez drzwi wejściowe o odporności ogniowej EI30.

Uproszczony projekt rozbudowy elementu elektroenergetycznej sieci kablowej SN

Uproszczony projekt rozbudowy elementu elektroenergetycznej sieci kablowej SN Uproszczony projekt rozbudowy elementu elektroenergetycznej sieci kablowej SN

Energia elektryczna jest doprowadzona do budynkowej stacji transformatorowej SN/nn o mocy 630 kVA, kablem o długości 1800 m. Rozdzielnica SN stacji nie posiada poła odpływowego, co skutkuje koniecznością...

Energia elektryczna jest doprowadzona do budynkowej stacji transformatorowej SN/nn o mocy 630 kVA, kablem o długości 1800 m. Rozdzielnica SN stacji nie posiada poła odpływowego, co skutkuje koniecznością instalacji czteropolowego betonowego złącza kablowego SN (Stacja jest końcowym elementem linii SN).

Moc jednostkowa przewodów grzejnych jest uzależniona od strefy klimatycznej, w której posadowiony jest budynek. Na terenie Polski zostało wyróżnionych pięć stref klimatycznych, których granice przedstawia rysunek 1. Strefom tym zostały również przypisane projektowe temperatury zewnętrzne, znajomość których jest niezbędna przy doborze przewodów grzewczych systemu odladzania rynien.

granice klimatyczne polski fot1

Rys. 1. Granice stref klimatycznych Polski oraz odpowiadające im temperatury zgodnie z normą PN-EN12831:2006 Instalacje ogrzewcze w budynkach. Metoda obliczania projektowego obciążenia cieplnego

W I i II strefie klimatycznej jednostkowa moc przewodu grzejnego powinna wynosić 20 lub 40 W/m. W strefie III moc ta powinna wynosić 40 W/m. Natomiast w strefach IV i V moc jednostkowa musi wynosić 40 W/m, w obszarach o silnych opadach śniegu zaleca się przyjmować moc jednostkową przewodów grzejnych 60 W/m.

Ponieważ przewody grzejne muszą być instalowane w rurach spustowych, ich moc jednostkowa w zależności od strefy klimatycznej powinna wynosić:

  • I strefa klimatyczna: 20 W/m,
  • II, III, IV strefa klimatyczna: 40 W/m (dla rur o średnicy nie większej od 12 cm dopuszcza się przyjęcie mocy jednostkowej 20 W/m),
  • V strefa klimatyczna: 40 W/m.

Podstawa opracowania

  1. Zlecenie inwestora.
  2. Projekt instalacji budynku oraz wizja lokalna w obiekcie.
  3. PN-IEC 60364-4-41:2017-09 Instalacje elektryczne niskiego napięcia. Część 4-41: Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed porażeniem elektrycznym.
  4. PN-EN12831:2006 Instalacje ogrzewcze w budynkach. Metoda obliczania projektowego obciążenia cieplnego.
  5. PN-HD 60364-5-52:2011 Instalacje elektryczne niskiego napięcia. Część 5-52: Dobór i montaż wyposażenia elektrycznego. Oprzewodowanie.
  6. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 roku w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (DzU 2019 roku, poz. 1065).
  7. Rozporządzenie Parlamentu Europejskiego i Rady Unii Europejskiej nr 305/2011 z 9 marca 2011 roku (Construction Products Regulation – CPR).
  8. Katalogi producentów przewodów grzewczych oraz producentów aparatów elektrycznych.

Stan istniejący

Budynek jest posadowiony w III strefie klimatycznej i posiada rynny zainstalowane dookoła dachu o łącznej długości 80 m. Dokoła budynku są zainstalowane cztery rynny o długości 20 m każda. Woda opadowa odprowadzana jest na działkę za pomocą rur spustowych o długości 10 m każda. W budynku jest zainstalowana Rozdzielnica Główna Budynku (RGB), w której pozostawiono rezerwę. Zgodnie z umową przyłączeniową zawartą pomiędzy spółką dystrybucyjną a odbiorcą wartość mocy umownej wynosi 20 kW. Pomiary mocy szczytowej wykonane na przestrzeni 7 dni wykazują, że moc szczytowa wynosi 15 kW, przez co pozostaje 5 kW mocy do wykorzystania do ogrzewania rynien. Impedancja obwodu zwarciowego w RGB: Zk1RGB = 0,25 Ω.

W budynku ułożono przewód YDYżo 5×6 zasilający projektowaną Rozdzielnicę Ogrzewania Rynien (ROR) posiadający klasę reakcji na ogień Eca. Długość przewodu zasilającego projektowaną ROR wynosi 25 m.

Opis techniczny stanu projektowanego

Na poddaszu należy zainstalować ROR, wykonaną zgodnie z rysunkiem 2. oraz rysunkiem 3.

schemat ideowy ror fot2

Rys. 2.  Schemat ideowy Rozdzielnicy Ogrzewania Rynien z układem zasilania rozdzielnicy oraz przewodów grzejnych, rys. Julian Wiatr

schemat montazowy ror fot3

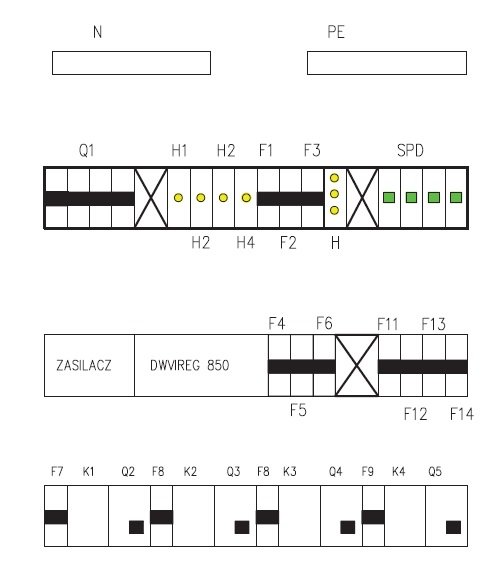

Rys. 3.  Schemat montażowy ROR, rys. Julian Wiatr

W rynnach oraz rurach spustowych należy zainstalować przewody grzejne układane zgodnie z rysunkiem 4.

sposob montowania przewodow grzejnych fot4

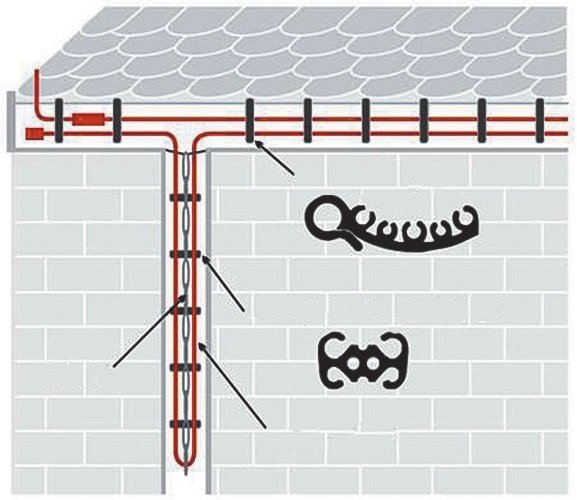

Rys. 4.  Sposób mocowania przewodów grzejnych w rynnach oraz rurach spustowych, zgodnie z zaleceniami firmy ELEKTRA, rys. Julian Wiatr

Przewody grzejne należy mocować z wykorzystaniem uchwytów zgodnie z zaleceniami producenta w odstępach co 30 cm. Przewody zimne poszczególnych przewodów grzejnych należy wprowadzić przez przepust uniemożliwiający przedostawanie się wody na poddasze budynku, gdzie należy je wprowadzić do puszek łączeniowych, w których zostaną one połączone z przewodami zasilającymi. Przewody zasilające należy wyprowadzić z ROR zainstalowanej na poddaszu budynku w miejscu wskazanym na rysunku 5. Z ROR należy wyprowadzić przewody YDY 4x2,5 łączące czujki temperatury i wilgotności. Klasa reakcji na ogień nie niższa niż Eca. Czujki temperatury i wilgotności należy zainstalować w rynnach zgodnie z zaleceniami producenta przewodów grzejnych. Plan instalacji poddasza oraz rozmieszczenia przewodów w rynnach przedstawia rysunek 5.

plan instalacji przewodow fot5

Rys. 5.  Plan instalacji przewodów zasilających oraz grzewczych, rys. Julian Wiatr

Obliczenia

1. Dobór przewodów grzejnych:

gdzie:

l – całkowita długość pojedynczego przewodu grzejnego, w [m],

l1 – długość rury spustowej, w [m],

l2 – długość pojedynczej rynny, w [m].

Zostanie przyjęty przewód grzejny DTCE 20/230 o długości 60 m o mocy jednostkowej P1 = 20 W/m. Moc pojedynczego przewodu grzejnego: P =l·P1 = 60·20 = 1200 W. Moc zapotrzebowana przez ogrzewanie rynien budynku: Pc = 4·P =  =4·1200 = 4800 W.

2. Dobór przewodów zasilających oraz ich zabezpieczeń:

W układzie ogrzewania rynien występują cztery przewody grzejne, przez co dwa z nich zasilane będą z jednej wspólnej fazy. Zatem spodziewany prąd obciążenia najbardziej obciążonej fazy wyniesie:



Pojedynczy przewód grzejny:

Zatem poszczególne przewody grzejne zostaną zabezpieczone wyłącznikami instalacyjnymi nadprądowymi S301C10.

Przewody zasilające poszczególne przewody grzejne:

gdzie:

P – moc czynna zapotrzebowana, w [kW],

k2 – współczynnik niedopasowania charakterystyki prądowo-czasowej bezpiecznika topikowego i kabla zasilającego, w [-],

In – prąd znamionowy zabezpieczenia, w [A],

IB – spodziewany prąd obciążenia, w [A],

cosφ – współczynnik mocy, w [-],

Iz – wymagana dopuszczalna obciążalność długotrwała przewodu, w [A],

Uf – napięcie pomiędzy przewodem fazowym a przewodem neutralnym, w [V].

Zgodnie z wymaganiami normy PN-IEC 60364-5-52:2011, przy sposobie ułożenia B2, po uwzględnieniu współczynnika uwzgledniającego temperaturę przyjętą dla warunków krajowych, warunki spełnia przewód YDYżo 3x2,5:

Przewód zasilający ROR.

Przyjęte zostanie zabezpieczenie bezpiecznikami topikowymi D02, instalowanymi w rozłączniku bezpiecznikowym R303.25. Ponieważ w projektowanej instalacji nie należy spodziewać się przeciążeń, wystarczy spełnić następujący warunek:

Zgodnie z wymaganiami normy PN-IEC 60364-5-52:2011, przy sposobie ułożenia A2, po uwzględnieniu współczynnika uwzgledniającego temperaturę przyjętą dla warunków krajowych, warunki spełnia przewód YDYżo 5x6:

Sprawdzenie dobranych przewodów ze względu na spadek napięcia:

Spodziewane prądy zwarciowe w ROR:

Spodziewane prądy zwarciowe w ROR:

gdzie:

U0 – napięcie pomiędzy przewodem fazowym a przewodem ochronnym, w [V],

Ik1 – parad zwarcia jednofazowego, w [A],

Zc – całkowita impedancja obwodu zwarciowego,

ϒ – konduktywność przewodu, w [m/mm2],

S – przekrój przewodu, w [mm2],

l – długość obwodu, w [m],

Ia – prąd wyłączający zabezpieczenie w czasie nie dłuższym od określonego w normie PN-HD 60364-4-41:2019, w [A].

Na podstawie obliczonej wartości spodziewanego prądu zwarciowego przy zabezpieczeniu R303.25 zainstalowanym w RGB, zwarcie za dowolnym zabezpieczeniem zainstalowanym w ROR nie spowoduje wyeliminowania selektywności działania poszczególnych stopni zabezpieczeń.

Uwagi końcowe

  1. Uzupełniająca ochrona przeciwporażeniowa: wysokoczuły wyłącznik różnicowoprądowy, instalowany w każdym projektowanym obwodzie grzejnym.
  2. Ochrona przepięciowa: ogranicznik przepięć typu 2.
  3. Wszelkie prace instalacyjne należy wykonać zgodnie z zaleceniami producenta przewodów grzejnych.
  4. Po wykonaniu prac instalacyjnych należy przeprowadzić próby i pomiary odbiorcze zgodnie z wymaganiami normy PN-HD 60364-6:2016-07 Instalacje elektryczne niskiego napięcia. Część 6: Sprawdzanie.
  5. Przewody zasilające muszą posiadać kasę reakcji na ogień nie niższą niż ECa zgodnie z normą PN-EN 13501-6:2014 Klasyfikacja ogniowa wyrobów budowlanych i elementów budynków. Część 6: Klasyfikacja na podstawie wyników badań reakcji na ogień kabli elektrycznych.
