Uproszczony projekt sterowania wentylacją przedziału bateryjnego zasilacza UPS

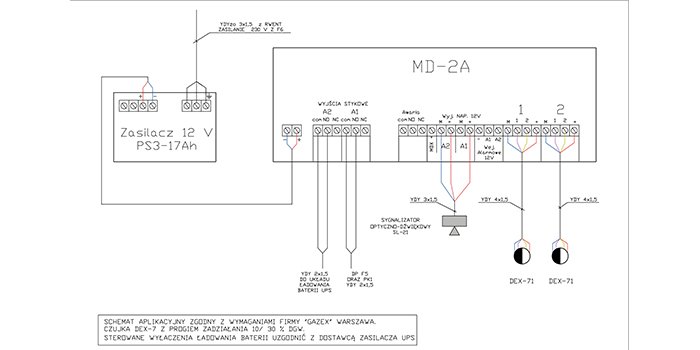

Układ aplikacyjny detekcji stężenia wodoru, rys. Julian Wiatr

Zasilacz UPS o mocy 400 kVA pracujący w układzie zasilania wyposażonym w zespół prądotwórczy wymaga rozbudowy o magazyn energii gwarantujący podtrzymanie pracy zasilanych odbiorników przez czas 30 minut w przypadku zaniku napięcia w sieci elektroenergetycznej. Czas ten umożliwia zakończenie procesu technologicznego w przypadku nałożenia się awarii zespołu prądotwórczego.

Zobacz także

Uproszczony projekt automatyki SZR z wydzieloną rozdzielnicą zasilania awaryjnego

Uproszczony projekt automatyki SZR z wydzieloną rozdzielnicą zasilania awaryjnego

Projektowany jest układ zasilania budynku użyteczności publicznej. Moce zapotrzebowane oraz wymagana moc zespołu prądotwórczego zostały określone w projekcie instalacji elektrycznych budynku. Układ zasilania...

Projektowany jest układ zasilania budynku użyteczności publicznej. Moce zapotrzebowane oraz wymagana moc zespołu prądotwórczego zostały określone w projekcie instalacji elektrycznych budynku. Układ zasilania stanowi stacja dwutransformatorowa, wyposażona w dwa transformatory o mocach 630 kVA oraz zespół prądotwórczy o mocy 300 kVA. Podział zasilania poszczególnych odbiorników został określony w projekcie instalacji elektrycznych budynku.

Uproszczony projekt zasilania stacji ładowania schodów lotniskowych

Uproszczony projekt zasilania stacji ładowania schodów lotniskowych

Prezentowany projekt jest jedynie fragmentem projektu akumulatorowni lotniskowej i obejmuje tylko stację ładowania ruchomych schodów lotniskowych. Stacja ładowania schodów jest jednocześnie pomieszczeniem,...

Prezentowany projekt jest jedynie fragmentem projektu akumulatorowni lotniskowej i obejmuje tylko stację ładowania ruchomych schodów lotniskowych. Stacja ładowania schodów jest jednocześnie pomieszczeniem, gdzie są one garażowane. Ponieważ podczas ładowania akumulatorów wydobywa się wodór, który z powietrzem tworzy mieszaninę wybuchową, w celu zneutralizowania zagrożeń zastosowany został system detekcji stężenia wodoru, współpracujący z wentylatorem wyciągowym. Podobne rozwiązanie może zostać przyjęte...

Uproszczony projekt skablowania odcinka elektroenergetycznej linii napowietrznej SN

Uproszczony projekt skablowania odcinka elektroenergetycznej linii napowietrznej SN

W związku z budową drogi oraz wiaduktu drogowego, napowietrzna linia elektroenergetyczna SN 15 kV została wykonana jako dzielona – w celu skablowania odcinka zajętego przez nasyp wiaduktu. linia ta jest...

W związku z budową drogi oraz wiaduktu drogowego, napowietrzna linia elektroenergetyczna SN 15 kV została wykonana jako dzielona – w celu skablowania odcinka zajętego przez nasyp wiaduktu. linia ta jest wykonana przewodami 3×70 AFl-6 rozwieszonymi na słupach wirowanych.

Podstawa opracowania

  1. Projekt instalacji elektrycznych budynku.<br/>
  2. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 roku w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (DzU z 2019 roku, poz. 1065).<br/>
  3. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 roku, w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (DzU Nr 109/2010 poz. 719).
  4. N SEP-E 002 Instalacje elektryczne w obiektach budowlanych. Instalacje elektryczne w obiektach mieszkalnych. Podstawy planowania.
  5. PN-HD 60364-5-52:2011 Instalacje elektryczne niskiego napięcia. Część 5-52: Dobór i montaż wyposażenia elektrycznego. Oprzewodowanie.
  6. PN-HD 60364-4-41:2009 Instalacje elektryczne niskiego napięcia. Część 4-41: Instalacje dla zapewnienia bezpieczeństwa. Ochrona przed porażeniem elektrycznym.
  7. PN-HD 60364-5-54:2011 Instalacje elektryczne niskiego napięcia. Część 5-54: Dobór i montaż wyposażenia elektrycznego. Układy uziemiające i przewody ochronne.
  8. PN-EN 62040-1:2009 Systemy bezprzerwowego zasilania (UPS). Część 1: Wymagania ogólne i wymagania dotyczące bezpieczeństwa UPS.
  9. Katalogi producentów osprzętu elektrycznego oraz akumulatorów.
  10. Katalogi producentów kabli i przewodów elektrycznych.

Stan istniejący

Zasilacz UPS o mocy 400 kVA pracujący w układzie zasilania wyposażonym w zespół prądotwórczy wymaga rozbudowy o magazyn energii gwarantujący podtrzymanie pracy zasilanych odbiorników przez czas 30 minut w przypadku zaniku napięcia w sieci elektroenergetycznej. Czas ten umożliwia zakończenie procesu technologicznego w przypadku nałożenia się awarii zespołu prądotwórczego. Dla zasilacza UPS zostało przygotowane pomieszczenie, w którym zostanie zainstalowany wyciągowy wentylator napędzany silnikiem dwubiegowym zasilanym napięciem 3x400 V o mocach odpowiednio:

  • pierwszy bieg: 0,06 kW,
  • drugi bieg: 0,18 kW.

Sprawność inwertera w zasilaczu UPS wnosi η = 0,9, napięcie wyjściowe Un = 3x230/400 V.

Opis techniczny

Baterie akumulatorów należy ustawić na stojakach bateryjnych, łącząc szeregowo po 34 baterie o pojemności 210 Ah w jednej gałęzi, tworząc magazyn energii składający się z czterech gałęzi równoległych. Plan instalacji pomieszczenia UPS przedstawia rysunek 1

projekt sterowania wentylacja zasilacza ups rys1

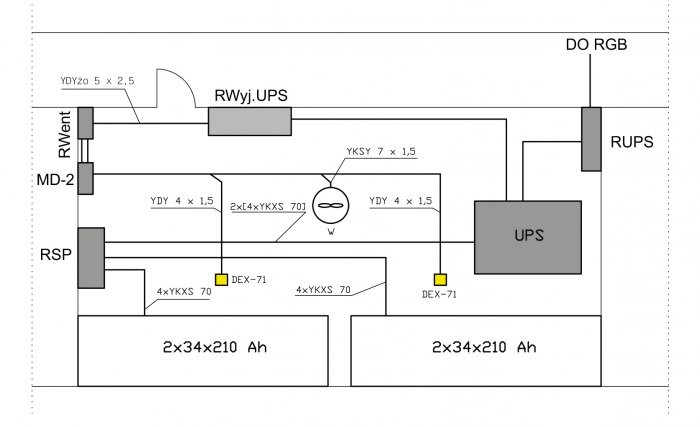

Rys. 1.  Plan instalacji (przewody o klasie reakcji na ogień Eca)

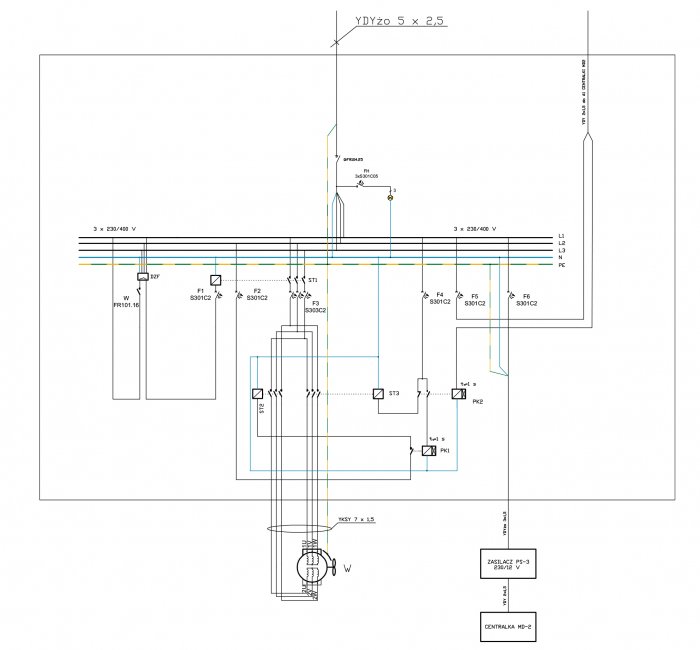

Na rysunku 2. została przedstawiona rozdzielnica wentylacji (RWent.) pomieszczenia UPS.

projekt sterowania wentylacja zasilacza ups rys2

Rys. 2.  Plan połączeń elementów automatyki napędu bramy wjazdowej osiedla „Pod lasem”

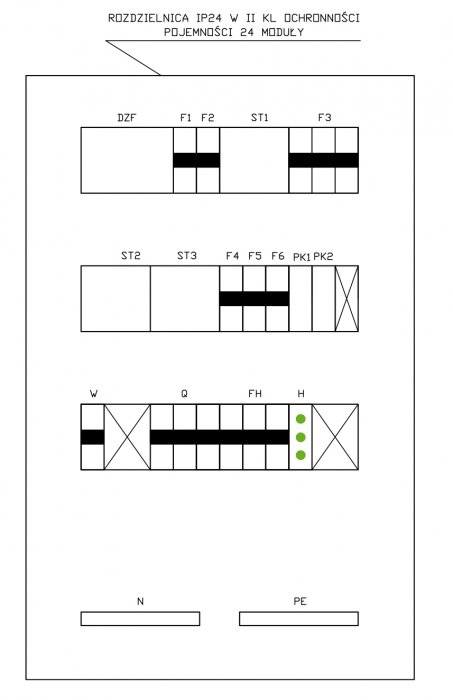

Na rysunku 3. został przedstawiony schemat montażowy RWent.

projekt sterowania wentylacja zasilacza ups rys3

Rys. 3.  Schemat montażowy rozdzielnicy RWent

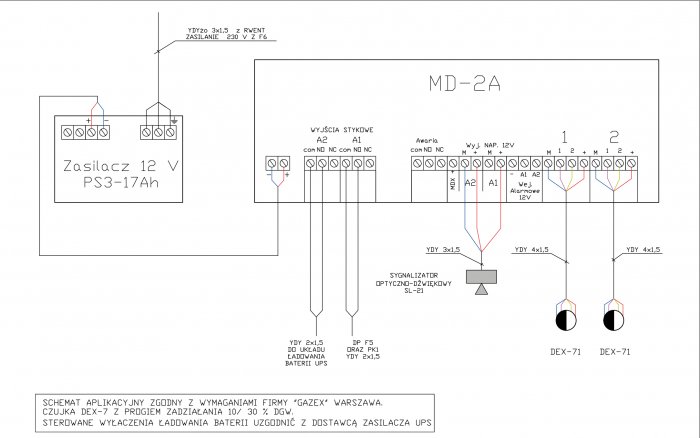

Rysunek 4. przedstawia układ aplikacyjny detekcji stężenia wodoru sterującego wentylacją pomieszczenia zasilacza UPS.

projekt sterowania wentylacja zasilacza ups rys4

Rys. 4.  Układ aplikacyjny detekcji stężenia wodoru

Układ automatyki wentylacji steruje wentylatorem napędzanym dwubiegowym silnikiem elektrycznym. Wentylacja jest uruchomiona na stałe na pierwszym biegu silnika. Wykrycie przez detektory stężenia wodoru (H2) przekraczającego 10% Dolnej Granicy Wybuchowości (DGW dla wodoru H2 wynosi 4%), powoduje wysterowanie silnika wentylatora na drugi bieg w celu dwukrotnego powiększenia ilości wymienianego powietrza oraz uruchomienie sygnalizatora akustycznego i optycznego. Przekroczenie 30% DGW spowoduje wyłączenie ładowania baterii akumulatorów. Schemat ideowy układu połączeń akumulatorów przedstawia rysunek 5.

projekt sterowania wentylacja zasilacza ups rys5

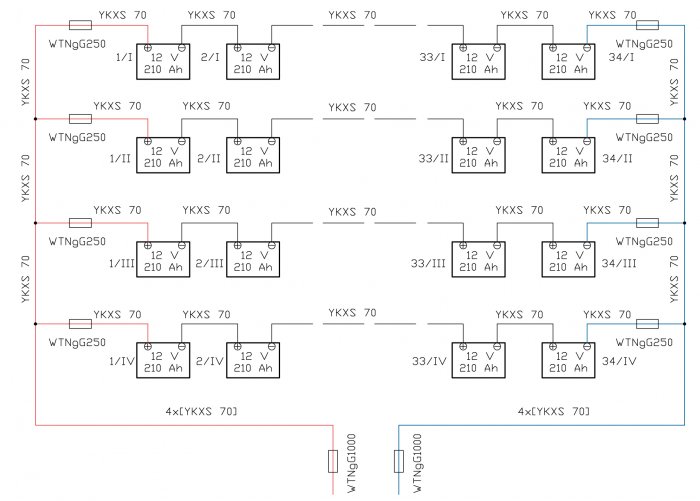

Rys. 5.  Układ połączeń baterii akumulatorów

Obliczenia

Dobór akumulatorów do magazynu energii współpracującego z zasilaczem.

projekt sterowania wentylacja zasilacza ups tab1

Tab. 1. Stałomocowe rozładowanie akumulatora o pojemności 210 Ah

Rezystancja wewnętrzna akumulatora Rw = 2,5 mΩ.

Wymagana liczba akumulatorów w gałęzi szeregowej:

Wymagana moc czynna pojedynczego ogniwa:

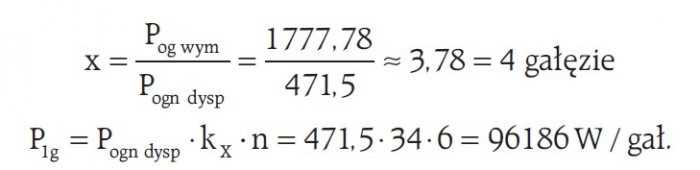

Wymagana liczba gałęzi równoległych „x” oraz moc czynna w pojedynczej gałęzi P1g na podstawie tabeli Pogn dysp = 471,5 W/ogniwo/Uk = 1,7 V/t = 30 minut:

Wymagana ilość powietrza, którą należy wymienić w pomieszczeniu bateryjnym:

gdzie:

v – wymagane rozcieńczenie wodoru (100 – 4)/4 = 24,

q – wytworzony wodór: 0,45·10–3, w [m3/Ah],

s – współczynnik bezpieczeństwa,

Ig – prąd gazowania o wartości: 20 mA – dla baterii otwartych przy stałym napięciu ładowania,

n – liczba ogniw baterii, w [-],

CB – pojemność baterii, w [Ah],

Qp – ilość wymaganego powietrza, w [m3/h].

Dobór przewodów oraz ich zabezpieczeń:

  • przewody bateryjne:

Spodziewany prąd obciążenia pojedynczej gałęzi:

Zgodnie z normą PN-HD 60364-5-52: 2011, przy sposobie ułożenia C, warunki spełnia kabel YKXS 70:

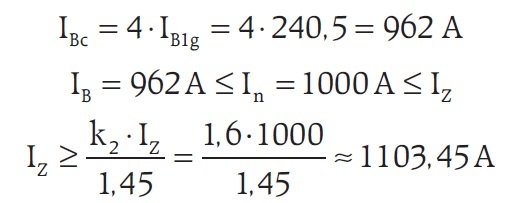

Spodziewany prąd obciążenia całej baterii akumulatorów:

Zgodnie z normą PN-HD 60364-5-52: 2011, przy sposobie ułożenia C, warunki spełnia kabel 2x[4xYKXS 70]:

Spodziewane prądy zwarciowe:

  • zwarcie w pojedynczej gałęzi:

zwarcie obejmujące całą baterię akumulatorów:

Do zabezpieczenia poszczególnych gałęzi należy przyjąć bezpieczniki topikowe WT1gG250, natomiast do zabezpieczenia głównego bezpieczniki topikowe WTN3gG1000. W obydwu przypadkach odporność zwarciowa dobieranych bezpieczników jest wystarczająca.

Poprawnie dobrane zabezpieczenie przeciążeniowe wykonane bezpiecznikami topikowymi nie wymaga sprawdzenia dobranych przewodów z warunku odporności zwarciowej, gdyż jest spełnione samorzutnie. Przewody zasilające silnik wentylatora wraz z zabezpieczeniami zostały podane na rysunku 3.

Uwagi końcowe

  1. W projektowanej instalacji należy stosować przewody i kable o klasie reakcji na ogień Eca.
  2. Z uwagi na niedopuszczanie powstania atmosfery wybuchowej, nie ma potrzeby stosowania wentylatora w wykonaniu przeciwwybuchowym.
  3. Po wykonaniu instalacji należy wykonać badania i próby odbiorcze zgodnie z wymaganiami normy PN-HD 60364-6.
  4. W układzie magazynu energii należy stosować bezpieczniki topikowe przeznaczone do pracy w obwodach stałoprądowych.
