Energooszczędność retrofitów – tub LED w różnych konfiguracjach układów elektrycznych opraw oświetleniowych

Tuby LED i schemat elektryczny ich podłączenia w oprawie oświetleniowej [2]
rys. archiwum autora

Tuby LED i schemat elektryczny ich podłączenia w oprawie oświetleniowej [2]


rys. archiwum autora

Zmniejszenie zużycia energii elektrycznej w instalacjach oświetleniowych można uzyskać zastępując stosowane szeroko od wielu lat fluorescencyjne świetlówki liniowe na odpowiadające im źródła retrofity – tuby LED [1]. Oprawy instalowane w sektorze publicznym i przemyśle są w ogromnej większości wyposażone właśnie w źródła fluorescencyjne.

Zobacz także

Oświetlenie do mieszkania - jakie wybrać?

Oświetlenie do mieszkania - jakie wybrać? Oświetlenie do mieszkania - jakie wybrać?

Oświetlenie mieszkania to bardzo ważna kwestia. Lampy zastępują bowiem światło dzienne i pozwalają na normalne funkcjonowanie w godzinach wieczornych oraz po zmroku. Lampy stanowią nie tylko praktyczny...

Oświetlenie mieszkania to bardzo ważna kwestia. Lampy zastępują bowiem światło dzienne i pozwalają na normalne funkcjonowanie w godzinach wieczornych oraz po zmroku. Lampy stanowią nie tylko praktyczny element w domu czy mieszkaniu, ale również estetyczny. Jak zatem dobrać lampy do pomieszczenia?

Zasady oświetlenia miejsc pracy na zewnątrz

Zasady oświetlenia miejsc pracy na zewnątrz Zasady oświetlenia miejsc pracy na zewnątrz

W artykule opisano kryteria projektowania oświetlenia miejsc pracy na zewnątrz, podano też przykłady wymagań oświetleniowych oraz procedurę weryfikacji projektu oświetlenia. Ujęto również zalecenia wynikające...

W artykule opisano kryteria projektowania oświetlenia miejsc pracy na zewnątrz, podano też przykłady wymagań oświetleniowych oraz procedurę weryfikacji projektu oświetlenia. Ujęto również zalecenia wynikające z dobrej praktyki oświetlania. Dodatkowo podano parametry oświetlenia miejsc pracy na zewnątrz z uwzględnieniem czynników bezpieczeństwa i ochrony. Na końcu umieszczono słownik z kluczowymi pojęciami. Podstawowym źródłem opracowania jest EN 12464-2:2007 Lighting of work places. Part 2: Outdoor...

Użytkowanie energii elektrycznej na placu budowy (część 6.)

Użytkowanie energii elektrycznej na placu budowy (część 6.) Użytkowanie energii elektrycznej na placu budowy (część 6.)

Punkty świetlne na placu budowy powinny być rozmieszczone w sposób zapewniający odczytanie tablic i znaków ostrzegawczych oraz znaków sygnalizacji ruchu na terenie budowy. Słupy z oprawami oświetleniowymi...

Punkty świetlne na placu budowy powinny być rozmieszczone w sposób zapewniający odczytanie tablic i znaków ostrzegawczych oraz znaków sygnalizacji ruchu na terenie budowy. Słupy z oprawami oświetleniowymi należy rozmieszczać wzdłuż krawędzi. Drogi i na skrzyżowaniach – na łukach drogi oświetlonej jednostronnie słupy należy sytuować po zewnętrznej stronie łuku. Oświetlenie elektryczne sttosowane przy pracach prowadzonych wewnątrz zbiorników i w innych zamkniętych przestrzeniach powinno pracować przy...

Świetlówki liniowe są odbiornikami energii elektrycznej, które jak powszechnie wiadomo, nie mogą pracować bez układu wspomagającego – osprzętu. W klasycznych rozwiązaniach są to: dławik, starter (zapłonnik) i kondensator do kompensacji mocy biernej, a w nowszych układ elektroniczny – przekształtnik (HF) spełniający funkcje wszystkich trzech podzespołów montowanych w układach klasycznych.

Na rynku w trakcie trwania „rewolucji LED” pojawiły się źródła LED, które zastępują świetlówki liniowe.

Zamienniki oferowane są w zależności od sposobu zasilania na napięcie ~ 230 V 50 Hz, stałonapięciowe (12 V, 24 V) oraz stałoprądowe (350 mA, 700 mA, 1050 mA). Najpowszechniejsze są te zasilane na napięciem ~230 V.

Oprócz źródeł półprzewodnikowych LED zawierają układ elektroniczny, a ich oprawki są takie same jak w klasycznych źródłach fluorescencyjnych (T5, T8, T13) [6]. Oprócz wysokiej trwałości do 50 000 h, niższym o 50% zużyciem energii elektrycznej dodatkowymi atutami są brak promieniowania UV i podczerwonego IR, brak rtęci oraz równomierny rozsył światła.

Wymagania normy

Warunki bezpieczeństwa eksploatacji retrofitów określają zapisy normy PN-EN 62776 Dwutrzonowe lampy LED.

W normie podano wymagania określające m.in.: wymiary, w [mm] i zasady budowy, masę, w [g], zakresy temperatur pracy, w [°C], dopuszczalne wartości rezystancji i wytrzymałości elektrycznej izolacji, wymagania mechaniczne, stopień IP, zagrożenia fotobiologiczne.

b energooszczednosc retrofitow rys1

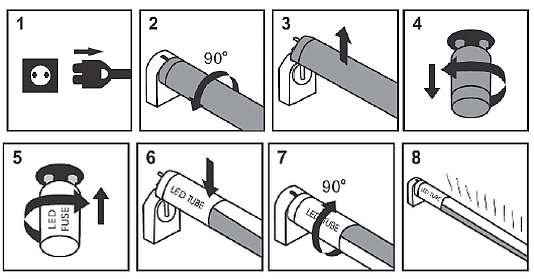

Rys. 1. Diagram instrukcja wymiany źródła fluorescencyjnego na retrofit LED, gdzie: 1) i 2) wyjmij lampę konwencjonalną, 4) usuń starter, 5) włóż bezpiecznik LED do gniazda startera, 6) i 7) włóż retrofit LED w oprawki, 8) włącz zasilanie – oprawa emituje światło [6]; źródło: arch. autora.

Wśród podstawowych wymagań normy zalecono określenie sposobu montażu, który przedstawiono w postaci diagramu i opisano (rys. 1.). Jest to jedyna znana autorowi norma z grupy norm produktowych, która tak szczegółowo przedstawia zagadnienie montażu przedmiotu (urządzenia elektrycznego), jakiego dotyczy.

Zgodnie z przepisami dotyczącymi zasad wprowadzania odbiorników na rynek, odpowiedzialności producenta za wyrób, warunkami gwarancji oraz przede wszystkim zasadami bezpieczeństwa, takie zalecenie normy oznacza pozostawienie w oprawie dotychczas eksploatowanych podzespołów (dławik, zapłonnik, kondensator lub HF). Producent powinien dostarczyć na rynek również zamiennik zapłonnika, jakim ma być bezpiecznik LED. W normie nakazano też, aby wymagania szczegółowe dotyczące bezpiecznej zamiany tradycyjnych świetlówek liniowych na tuby LED określił producent bądź importer zamiennika.

Wielu dostawców tub LED publikuje instrukcje wymiany tradycyjnej świetlówki liniowej, sugerując w nich demontowanie, odłączenie lub wymianę podzespołów w oprawie oświetleniowej do źródeł fluorescencyjnych. A przecież naniesione oznaczenie CE potwierdza, że wprowadzany na rynek unijny produkt jest bezpieczny zgodnie z ogólnymi wymaganiami dyrektyw UE.

Produkt bezpieczny to taki, który w zwykłych lub innych, dających się w sposób uzasadniony przewidzieć warunkach jego używania, z uwzględnieniem czasu korzystania z produktu, a także, w zależności od rodzaju produktu, sposobu uruchomienia oraz wymogów instalacji i konserwacji, nie stwarza żadnego zagrożenia dla konsumentów lub stwarza znikome zagrożenie, dające się pogodzić z jego zwykłym używaniem i uwzględniające wysoki poziom wymagań dotyczących ochrony zdrowia i życia. Oznacza to w praktyce, że producent poddał się wszystkim procedurom oceny przewidzianych dla danego rodzaju produktu.

Ingerencja w osprzęt oprawy oświetleniowej zagraża bezpieczeństwu użytkownika, a także automatycznie kończy okres gwarancji i zdejmuje z dostawcy jakąkolwiek odpowiedzialność za wyrób.

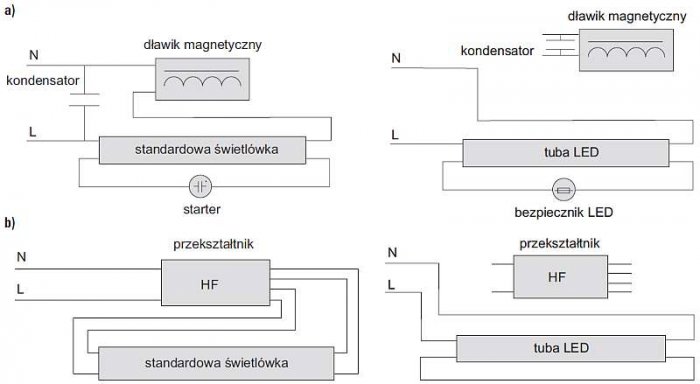

Przedstawione diagramy rekonstrukcji opraw oświetleniowych (rys. 2.) łamią przepisy dotyczące wprowadzania wyrobu na rynek. Sugerowanie w instrukcji, aby osoba nawet z uprawnieniami do pracy przy sprzęcie elektrycznym demontowała, wymieniała lub odłączała dotychczasowe wyposażenie elektryczne opraw może spowodować ich nieprawidłową pracę, możliwość zaistnienia awarii lub spowodowanie wypadku. Niestety, wielu producentów publikuje takie instrukcje.

b energooszczednosc retrofitow rys2

Rys. 2. Diagramy „rekonstrukcji” opraw oświetleniowych: a) z dławikiem, starterem i kondensatorem, b) z przekształtnikiem HF [2]; rys. arch. autora.

Pomiary parametrów elektrycznych opraw z tubami LED

Aby ocenić parametry elektryczne tub LED, przeprowadzono pomiary na stanowisku badawczym, na wyposażeniu którego był m.in. analizator jakości energii PQM701Z i źródło napięcia wzorcowego.

Wartości parametrów i rejestracja przebiegów elektrycznych były realizowane zgodnie z normą każdorazowo po 100 h pracy.

Badaniu poddano 5 opraw oświetleniowych:

a) z 1 źródłem światła – tubą LED o mocy znamionowej 15W,

b) z 4 źródłami światła – świetlówkami LFL o mocy znamionowej 18vW każda,

c) z 4 źródłami światła – tubami LED (wersja A) o mocy znamionowej 18 W każda,

c’) z 4 źródłami światła – tubami LED (wersja B) o mocy znamionowej 18 W każda,

d) z 2 źródłami światła – tubami LED o mocy znamionowej 8 W każda,

e) z 1 źródłem światła – tubą LED o mocy znamionowej 8 W.

Doboru retrofitów dokonano na podstawie znamionowych wartości strumienia świetlnego podawa­nego przez producentów świetlówek LFL i tub LED (punkt b, c i c’) [4].

Oprawy oświetleniowe były wyposażone w dławiki i kondensatory wcześniej współpracujące ze świetlówkami fluorescencyjnymi.

tabeli 1. przedstawiono wyniki pomiarów parametrów elektrycznych opraw ze świetlówkami LFL oraz opraw (bez osprzętu) z tubami LED w układach:

  • z 4 źródłami światła – świetlówkami LFL o mocy znamionowej 18 W każda,
  • z 4 źródłami światła – tubami LED (wersja A) o mocy znamionowej 18 W każda,
  • z 4 źródłami światła – tubami LED (wersja B) o mocy znamionowej 18 W każda.
b energooszczednosc retrofitow tab1

Tab. 1. Wyniki pomiarów parametrów elektrycznych opraw z tubami LED

tabeli 2. przedstawiono wyniki pomiarów parametrów elektrycznych opraw z tubami LED w układach:

  • 2 tuby LED z dławikiem „L” i kondensatorem „C” oraz bez tych podzespołów,
  • 1 tuba LED (8 W) z kondensatorem „C” oraz bez kondensatora.
b energooszczednosc retrofitow tab2

Tab. 2. Wyniki pomiarów parametrów elektrycznych opraw z tubami LED

b energooszczednosc retrofitow tab3

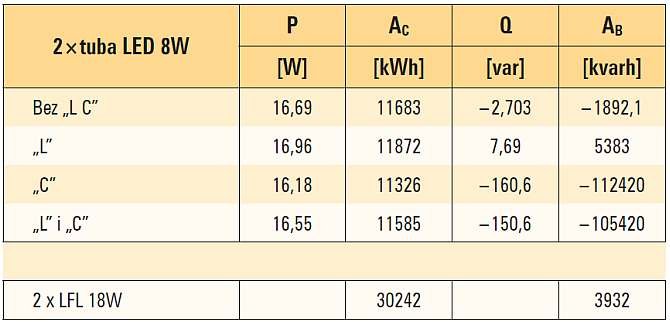

Tab. 3. Wyniki obliczeń prognozowanego zużycia energii czynnej i przepływów energii biernej w salach szkolnych (t = 2000 h [7])

W celu wyznaczenia prognozowanego zużycia energii czynnej i biernej przeprowadzono obliczenia dla instalacji oświetleniowej szkoły, w której wcześniej wykonano audyt oświetlenia [5, 6]. Obliczenia wykonano dla pomieszczeń wyposażonych w oprawy do źródeł fluorescencyjnych świetlówek liniowych o mocy 18 W, co łącznie stanowiło 350 par świetlówek. Wyniki prognozowanych obliczeń przedstawiono w tabeli 3.

Wnioski

Wyniki pomiarów zamieszczone w tabeli 1. przeczą energooszczędności jednego modelu (wersja B) tub LED (moc harmonicznych). Wartość prądu pobieranego z sieci zasilającej była większa niż świetlówek liniowych. Co prawda moc czynna jest tu mniejsza, ale w przypadku stosowania liczników energii czynnej i biernej rachunki na pewno będą większe.

Montaż i eksploatacja (zgodnie z przepisami) tub LED w oprawach do źródeł fluorescencyjnych LFL z nadal zainstalowanym osprzętem powoduje duży wzrost wartości mocy biernej, a co za tym idzie, także wartości tgj. Pomiary potwierdziły także pojemnościowy charakter odbiorników LED (wynika to z budowy przekształtników do LED) (rys. 3. i rys. 4.).

Wyniki obliczeń pokazują zmniejszenie wartości prognozowanego zużycia energii czynnej dla opraw oświetleniowych z tubami LED w porównaniu do dotychczas stosowanych świetlówek LFL (tak jak zakłada teoria wymiany źródeł dotychczas stosowanych na źródła LED). Badania wykonano dla przykładowych opraw, w których były demontowane podzespoły wyposażenia elektrycznego. Jak już wcześniej zauważono, jest to niezgodne z przepisami.

Prezentowany przykład instalowania nowego rozwiązania technicznego, jakim są tuby LED do „starych” wyeksploatowanych opraw (oprawki, dławiki, kondensatory) i instalacji (przewody, bezpieczniki) użytkowanych przez wiele lat, które ponadto nie były konserwowane, może spowodować uszkodzenia, nadmierne zużycie energii biernej (pojemnościowej), a często przy nieprawidłowej „rekonstrukcji” opraw zagrożenie dla zdrowia i życia ludzi.

b energooszczednosc retrofitow rys3

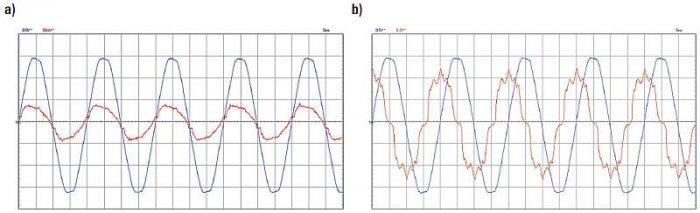

Rys. 3. Przebiegi napięcia i prądu zasilania tuby LED o mocy 15 W: a) bez osprzętu, b) z osprzętem (zastosowana oprawa 1 × 18 W LFL); rys. arch. autora.

b energooszczednosc retrofitow rys4

Rys. 4. Przebiegi napięcia i prądu zasilania, i wykres harmonicznych oprawy z tubami LED (wersja B) o mocy 18 W; rys. arch. autora.

Jednym z założeń modernizacji oświetlenia jest konserwacja [8], która zakłada osiągnięcie odpowiednich warunków oświetleniowych poprzez konserwację elementów instalacji (wymianę źródeł, opraw, ich czyszczenie) czy odnawianie (malowanie, wymianę wyposażenia) pomieszczeń.

Koszt oprawy 4 x 18 W razem z całym osprzętem elektrycznym i świetlówkami dla odbiorcy końcowego wynosi niecałe 40 zł brutto. Koszty te zmaleją dla opraw bez osprzętu i źródeł fluorescencyjnych.

Cena tuby LED to około 28 zł brutto (świetlówka fluorescencyjna to około 9,5 zł brutto).

Przy kosztach i tak niezbędnego remontu wymiana całości opraw dotychczas stosowanych na nowe, przystosowane przez producenta do tub LED, nie będzie dużym obciążeniem.

Prawie wszystkie instalacje oświetleniowe zawierające fluorescencyjne świetlówki liniowe są eksploatowane w budynkach użyteczności publicznej i przemysłowych [3].

W budynkach tych powinny [8] być wykonywane (lub były wykonane) projekty oświetlenia.

W trakcie projektowania stosowane są modele opraw z wyznaczonymi w trakcie pomiarów bryłami fotometrycznymi tych opraw z konkretnymi źródłami światła. Inna będzie bryła fotometryczna oprawy ze świetlówkami LFL, a inna z tubami LED.

Różnice w poprawnie realizowanych projektach [3] obejmować będą m.in. liczbę opraw, ich położenie oraz wysokość zawieszenia. Inna też będzie moc elektryczna zainstalowana. Wymiana dobranych w projekcie i eksploatowanych już źródeł fluorescencyjnych na przypadkowo zestawione (na podstawie podawanych przez producentów, często niezweryfikowanych w laboratoriach, parametrów świetlnych i elektrycznych) tuby LED zalecana przez dostawców tub LED i normę PN-EN 62776 może przynieść więcej szkody niż korzyści.

Literatura

  1. Z. Carbol, T. Novák, J. Šumpich, K. Sokanský, Complex assessment of LED tubes, „Przegląd Elektrotechniczny”, 2013, R89 nr 6/2013, s. 331–333.
  2. M. Kurkowski, Wymagania bezpieczeństwa i eksploatacyjne dla liniowych źródeł światła LED „Oświetlenie LED” 1/2014, s. 12–15.
  3. M. Kurkowski, B. Kozaczka, T. Strach, Bilans energetyczny oświetlenia biurowego z lampami fluorescencyjnymi i źródłami LED, „Śląskie Wiadomości Elektryczne” nr 2/2012, s. 9–11.
  4. Rozporządzenie komisji (WE) nr 244/2009 z dnia 18 marca 2009 r. w sprawie wykonania ­dyrektywy 2005/32/WE w odniesieniu do wymogów dotyczących ekoprojektu dla bezkierunkowych lamp do użytku domowego.
  5. IEEE Std 1459-2010 Standard Definitions for the Measurement of Electric Power Quantities Under Sinusoidal, Nonsinusoidal, Balanced, or Unbalanced Conditions; IEEE, New York, 2010.
  6. PN-EN 62776:2015-07 Dwutrzonkowe lampy LED przeznaczone do zastępowania świetlówek. Wymagania bezpieczeństwa.
  7. PN-EN 15193:2010 Charakterystyka energetyczna budynków. Wymagania energetyczne dotyczące oświetlenia.
  8. PN-EN 12464-1:2011 Światło i oświetlenie. Oświetlenie miejsc pracy. Część 1.
