Norma PN-EN 1838:2013-11
Nowe podejście do oświetlenia awaryjnego

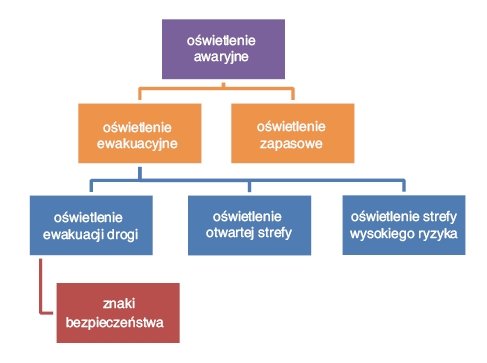

Rys. 1. Odmiany oświetlenia awaryjnego
D. Kamiński
Oświetlenie sztuczne pozwala na przeniesienie czynności wykonywanych przy świetle dziennym na czas, kiedy ono nie występuje, do stref i pomieszczeń, do których światło dzienne nie dociera. W chwili, gdy światło gaśnie, następuje uczucie niepokoju i może pojawić się panika. W takich sytuacjach może nastąpić zagrożenie zdrowia lub życia. Niejednokrotnie zanik oświetlenia podstawowego nie jest spowodowany zwykłą awarią zasilania czy wyłączeniem u dostawcy, a dodatkowymi czynnikami, np. pożarem.
Zobacz także
dr inż. Wiesława Pabjańczyk inteligentne instalacje oświetlenia wnętrz w kontekście zmian normy PN-EN 12464-1 (część 1.)
Od grudnia 2012 roku obowiązuje zmieniona norma dotycząca oświetlenia wnętrz PN-EN 12464-1 Światło i oświetlenie. Oświetlenie miejsc pracy. Część 1: Miejsca pracy we wnętrzach, która zastąpiła normę z...
Od grudnia 2012 roku obowiązuje zmieniona norma dotycząca oświetlenia wnętrz PN-EN 12464-1 Światło i oświetlenie. Oświetlenie miejsc pracy. Część 1: Miejsca pracy we wnętrzach, która zastąpiła normę z 2004 roku. Wprowadzone zmiany nie zmieniają istoty nowoczesnego projektowania oświetlenia stanowisk pracy we wnętrzach, nadając priorytet warunkom pracy wzrokowej pracownika na różnych obszarach stanowiska. Niemniej, doszła konieczność oceny dodatkowych parametrów oświetlenia w przestrzeni wnętrz, co...
TREVOS POLAND Sp. z o.o. Oświetlenie przemysłowe pod presją bezpieczeństwa
Rosnące wymagania dotyczące efektywności energetycznej, bezpieczeństwa pracy oraz niezawodności instalacji sprawiają, że oświetlenie przemysłowe staje się jednym z kluczowych elementów nowoczesnych zakładów...
Rosnące wymagania dotyczące efektywności energetycznej, bezpieczeństwa pracy oraz niezawodności instalacji sprawiają, że oświetlenie przemysłowe staje się jednym z kluczowych elementów nowoczesnych zakładów produkcyjnych i centrów logistycznych. Szczególnego znaczenia nabierają dziś również rozwiązania przeznaczone do stref zagrożonych wybuchem. O wyzwaniach związanych z doborem oświetlenia przemysłowego, specyfice wymagań w strefach zagrożonych wybuchem oraz planach rozwoju firmy w Polsce rozmawiamy...
leroymerlin.pl Barwa światła, liczba lampek, długość łańcucha... Sprawdź, czym kierować się przy wyborze zewnętrznych lampek choinkowych
Dekoracyjne sople, migoczące figurki, kolorowe sznurki oplatające drzewka… Nastrojowe oświetlenie to jeden z ważniejszych elementów Bożego Narodzenia. Wyjątkowy klimat świąt można również stworzyć w ogrodzie...
Dekoracyjne sople, migoczące figurki, kolorowe sznurki oplatające drzewka… Nastrojowe oświetlenie to jeden z ważniejszych elementów Bożego Narodzenia. Wyjątkowy klimat świąt można również stworzyć w ogrodzie lub przy wejściu do domu. Wystarczy wybrać odpowiednie lampki. Które z nich sprawdzą się na zewnątrz? Poniżej przydatne wskazówki.
W takich sytuacjach ma pomóc oświetlenie awaryjne. Głównym jego celem jest zapewnienie bezpiecznego opuszczenia zajmowanych przestrzeni podczas awarii zasilania opraw oświetlenia podstawowego.
Oświetlenie awaryjne dzieli się na oświetlenie ewakuacyjne i oświetlenie zapasowe. W skład oświetlenia ewakuacyjnego wchodzą:
- oświetlenie drogi ewakuacyjnej,
- oświetlenie strefy otwartej,
- oświetlenie strefy wysokiego ryzyka.
Nowością w normie PN-EN 1838:2013 w stosunku do PN-EN 1838:2005 jest wydzielenie z zakresu oświetlenia drogi ewakuacyjnej i wprowadzenie jej jako oddzielnej części znaków bezpieczeństwa.
Oświetlenie drogi ewakuacyjnej ma za zadanie umożliwienie bezpiecznego wyjścia z miejsc przebywania i użycie dróg ewakuacyjnych oraz łatwe zlokalizowanie i użycie sprzętu przeciwpożarowego.
Oświetlenie awaryjne znaków bezpieczeństwa ma zapewnić właściwe warunki postrzegania znaków tak, by była możliwość łatwego i jednoznacznego rozpoznania i użycia dróg ewakuacyjnych.
Oświetlenie strefy otwartej (zwane czasami oświetleniem zapobiegającym panice) ma na celu zmniejszenie prawdopodobieństwa wystąpienia paniki i umożliwienie przemieszczenia się osób w kierunku dróg ewakuacji.
Ważnym elementem oświetlenia drogi ewakuacyjnej lub strefy otwartej jest oświetlenie wszystkich przeszkód występujących na wysokości do dwóch metrów. Powierzchnie, na których występują przeszkody, należy oświetlać w sposób bezpośredni.
Oświetlenie strefy wysokiego ryzyka ma na celu umożliwienie pracownikom bezpieczne zakończenie niebezpiecznych prac, a osobom przebywającym w niebezpiecznej strefie udanie się w kierunku dróg ewakuacji.
Definicje
Norma PN-EN 1838:2013 zawiera odnośniki do innych wydawnictw normatywnych określających definicje pojęć używanych w normie. Niektóre pojęcia zmieniły brzmienie, gdyż zostały zaczerpnięte z normy EN 12665:2011, która ma swój polski odpowiednik PN-EN 12665:2011, ale wciąż nie została przetłumaczona i występuje w języku oryginału. I tak poniżej przytoczono definicje, które zmieniły swoje znaczenie względem starej normy:
Droga ewakuacyjna to droga wyznaczona do ewakuacji podczas awarii. Rozpoczyna się tam, gdzie zaczyna się ewakuacja, a kończy w miejscu bezpieczeństwa. Nowa norma uszczegółowiła definicję o miejsce rozpoczęcia i zakończenia.
Oświetlenie drogi ewakuacyjnej to część oświetlenia ewakuacyjnego zapewniające, że ewakuacja może być bezpiecznie i skutecznie przeprowadzona, gdy znajdują się tam użytkownicy.
Znak bezpieczeństwa to znak przekazujący ogólną informację dotyczącą bezpieczeństwa będącą kombinacją koloru i kształtu znaku, który poprzez dodanie graficznych symboli daje szczegółową informację dotyczącą bezpieczeństwa. Względem poprzedniej normy nie jest dopuszczone używanie napisów i tekstów na znakach bezpieczeństwa.
Miejsca Bezpieczeństwa. Jest to wyznaczone miejsce, gdzie uciekający ludzie mogą bezpiecznie gromadzić się i nie są narażeni na niebezpieczeństwo.
Ważnymi definicjami związanymi z oświetleniem awaryjnym, a niezmienionymi w nowej normie są:
Oświetlenie awaryjne jest przeznaczone do stosowania podczas awarii zasilania urządzeń do oświetlenia podstawowego.
Awaryjne oświetlenie ewakuacyjne to część oświetlenia awaryjnego zapewniająca bezpieczne opuszczenie miejsca przebywania lub umożliwiająca uprzednie podjęcie próby zakończenia potencjalnie niebezpiecznego procesu.
Oświetlenie strefy otwartej (w pewnych krajach znane jako oświetlenie zapobiegające panice): część awaryjnego oświetlenia ewakuacyjnego stosowana w celu uniknięcie paniki oraz umożliwienia dotarcia do miejsca, z którego droga ewakuacyjna może być rozpoznana.
Oświetlenie strefy wysokiego ryzyka to część awaryjnego oświetlenia ewakuacyjnego stosowana dla bezpieczeństwa osób biorących udział w potencjalnie niebezpiecznym procesie lub znajdujących się w potencjalnie niebezpiecznej sytuacji, a także umożliwiająca właściwe zakończenie działań w sposób bezpieczny dla osoby działającej i innych osób przebywających w tej strefie.
Oświetlenie zapasowe to część oświetlenia awaryjnego umożliwiająca kontynuację normalnych czynności w sposób podstawowo niezmieniony (IEC 60050 – Dział 845).
Wyjście awaryjne to wyjście przewidziane do użytku podczas awarii.
Znak bezpieczeństwa oświetlony zewnętrznie to znak oświetlony zewnętrznym źródłem światła.
Znak bezpieczeństwa oświetlony wewnętrznie to znak oświetlony wewnętrznym źródłem światła.
Wymagania ogólne dla oświetlenia awaryjnego
Aby być pewnym, że oświetlenie awaryjne będzie działać prawidłowo oraz w celu spełnienia wymogów prawnych, należy je instalować, konserwować oraz testować zgodnie z:
- PN-EN 60598-2-2 Oprawy oświetleniowe. Część 2-2: Wymagania szczegółowe. Oprawy oświetleniowe wbudowywane (norma PN-EN 1838:2013 powołuje normę EN 60598-2-2),
- PN-EN 50172 Systemy awaryjnego oświetlenia ewakuacyjnego,
- PN-EN 62034 Systemy automatycznego testowania awaryjnego oświetlenia ewakuacyjnego zasilanego z akumulatorów.
Wszystkie wymagania podane w nowej normie dotyczą wartości, poniżej których nie dopuszcza się spadku danego parametru w okresie eksploatacji. Dlatego oświetlenie powinno być zaprojektowane wraz z systemem konserwacji.
System oświetlenia awaryjnego powinien być zaprojektowany bazując na najgorszych warunkach pracy opraw oświetleniowych, np. minimalny wyjściowy strumień świetlny, maksymalne olśnienie w trakcie czasu życia opraw. Powinien opierać się na wyłącznie na strumieniu świetlnym padającym bezpośrednio na powierzchnię, ignorując strumień świetlny odbity od powierzchni pomieszczenia. Jednakże nowością jest możliwość wykorzystania systemów oświetlenia pośredniego lub uplightów pracujących w układach z podtrzymaniem do oświetlenia awaryjnego z zastrzeżeniem wykorzystania tylko pierwszego odbicia (kolejne odbicia mają być ignorowane), które może być traktowane jako światło bezpośrednie.
Dla zapewnienia dobrej widzialności celu ewakuacji należy oświetlać strefy przestrzeni, po których odbywa się ewakuacja. Znaki ewakuacyjne znajdujące się nad wszystkimi wyjściami oraz na drogach ewakuacji powinny być oświetlone, aby wskazać jednoznacznie trasę ucieczki do bezpiecznego miejsca. By zapewnić dobrą widzialność, oprawy nie powinny być montowane niżej niż 2 m nad podłogą, a dla ułatwienia widzenia znaki bezpieczeństwa nie powinny być montowane wyżej niż 20° ponad płaszczyzną poziomą wzroku z zachowaniem maksymalnych odległości widzenia znaku.
Jeżeli nie ma możliwości zobaczyć bezpośrednio wyjścia ewakuacyjnego, należy umieścić oświetlony znak lub serie oświetlonych znaków tak, aby prowadziły w kierunku wyjścia ewakuacyjnego. Zgodnie z PN‑EN 60598‑2‑22 oprawy oświetlenia drogi ewakuacyjnej należy umieścić tak, by zapewnić odpowiednie natężenie oświetlenia w pobliżu każdych drzwi wyjścia ewakuacyjnego, w pobliżu każdego urządzenia potencjalnie stanowiącego zagrożenie oraz każdego urządzenia bezpieczeństwa.
W szczególności oświetlenie awaryjne powinno być stosowane w pobliżu (czyli w odległości maksymalnie 2 m mierząc w płaszczyźnie poziomej):
- każdych drzwi ewakuacyjnych,
- schodów z uwzględnieniem bezpośredniego oświetlenia każdego stopnia,
- każdej zmiany poziomów ewakuacji,
- każdego zewnętrznie oświetlanego znaku bezpieczeństwa, które muszą być oświetlone w warunkach oświetlenia awaryjnego,
- przy każdej zmianie kierunku, tak by oświetlić obydwa kierunki przed i po zmianie,
- przy każdym skrzyżowaniu korytarzy, tak by oświetlić wszystkie kierunki,
- przy każdym wyjściu ewakuacyjnym z budynku i na zewnątrz tego wyjścia wraz z drogą prowadzącą do Miejsca Bezpieczeństwa,
- każdego punktu pierwszej pomocy, tak aby uzyskać natężenie oświetlenia awaryjnego na poziomie 5 lx na pionowej płaszczyźnie skrzynki pierwszej pomocy,
- każdego punktu umieszczenia sprzętu przeciwpożarowego i przycisku alarmowego, tak, by uzyskać natężenie oświetlenia awaryjnego na poziomie 5lx na płaszczyźnie pionowej przycisku alarmowego, sprzętu przeciwpożarowego,
- każdego punktu wyposażenia ratunkowego, ewakuacyjnego dla niepełnosprawnych,
- miejsc ewakuacji niepełnosprawnych i punktów przywoławczych. Należy zapewnić oświetlenie awaryjne także w pobliżu punktów przywoławczych zapewniających dwukierunkową komunikację, w toaletach dla niepełnosprawnych i w pobliżu ręcznych ostrzegaczy pożarowych.
Przy projektowaniu oświetlenia awaryjnego należy brać pod uwagę fakt różnej wydolności wzrokowej i możliwości adaptacji wzroku osób starszych. Ze względu na poprawność rozpoznawania barw znaków bezpieczeństwa wskaźnik oddawania barw Ra źródeł światła oświetlenia awaryjnego powinien wynosić więcej niż 40. Minimalny czas pracy oświetlenia drogi ewakuacji i strefy otwartej nie powinien być krótszy niż 1 godzina.
Oświetlenie drogi ewakuacji i strefy otwartej powinno być zapewnione na poziomie 50% wymaganego natężenia oświetlenia po 5 sekundach od uruchomienia, a maksymalnie po 60 sekundach powinno zapewniać 100%.
Wszystkie parametry projektu oświetlenia awaryjnego powinny być sprawdzone na drodze pomiarowej lub zweryfikowane z danymi katalogowymi.
Wymagania szczegółowe
Wymagania szczegółowe, które nie znalazły się w założeniach ogólnych, są następujące:
Oświetlenie drogi ewakuacji
Dla dróg ewakuacyjnych o szerokości do 2 m poziome, średnie natężenie oświetlenia na podłodze wzdłuż środkowej linii drogi ewakuacyjnej powinno być nie mniejsze niż 1 lx, a na centralnym pasie obejmującym nie mniej niż połowę szerokości drogi powinno stanowić co najmniej połowę podanej wartości przy zachowaniu równomierności Ud (stosunku minimalnego do maksymalnego natężenia oświetlenia wzdłuż centralnej linii drogi ewakuacyjnej) nie mniejszej niż 1:40. Olśnienie od opraw powinno być utrzymane na niskim poziomie poprzez ograniczenie światłości opraw w obrębie pola widzenia.
Szersze drogi ewakuacyjne należy traktować jako wielokrotność pojedynczych, dwumetrowych, dróg ewakuacji z uwzględnieniem wszystkich wymogów dla każdej z dróg ewakuacyjnych lub mogą być oświetlane jak strefy otwarte.
By ograniczyć olśnienie wywołane dużymi kontrastami pomiędzy świecącymi częściami opraw a ich tłem, należy ograniczyć światłości opraw do wartości granicznych podanych w tabeli 1.:
- dla poziomych dróg ewakuacyjnych w kątach powyżej 60° i poniżej 90° liczonych od pionu,
- dla innych dróg, np. schodów, ramp, wartości graniczne nie powinny być przekroczone w żadnym kącie.
Ograniczenie olśnienia jest ważne ze względu na to, że może ono spowodować zmniejszenie rozpoznawania przeszkód lub znaków.
Oświetlenie strefy otwartej – zapobiegające panice
Oświetlenie awaryjne strefy otwartej nie powinno być niższe niż 0,5 lx na poziomie podłogi używanej podczas normalnej aktywności z wyjątkiem wyodrębnionego pasa obwodowego o szerokości 0,5 m przy zachowaniu równomierności Ud nie mniejszej niż 1:40. Olśnienie od opraw powinno być utrzymane na niskim poziomie poprzez ograniczenie światłości opraw w obrębie pola widzenia. Wartości światłości nie powinny przekroczyć wartości granicznych podanych w tabeli 1. Nowa norma wprowadza również wymagania stosowania oświetlenia strefy otwartej w toaletach dla niepełnosprawnych.
Oświetlenie strefy wysokiego ryzyka

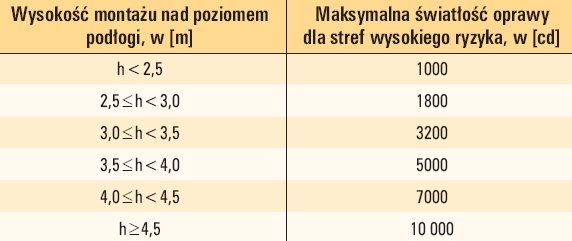

Oświetlenie stref wysokiego ryzyka powinno zapewniać na płaszczyźnie roboczej nie mniej niż 10% eksploatacyjnego natężenia oświetlenia wymaganego dla danej czynności jednak nie powinno być mniejsze niż 15 lx przy zachowaniu równomierności U0 (minimalne natężenie oświetlenia do średniego) na poziomie nie mniejszym niż 0,1. Należy przy tym zapewnić taki rodzaj oświetlenia, by wyeliminować efekt stroboskopowy.
