Układy zasilaczy do urządzeń powszechnego użytku

o zmniejszonym negatywnym oddziaływaniu na sieć energetyczną

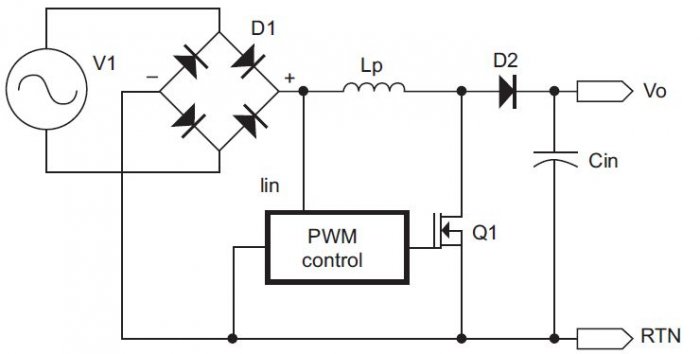

Schemat blokowy aktywnego korektora współczynnika kształtu

Schemat blokowy aktywnego korektora współczynnika kształtu

Wszystkie elektroniczne urządzenia, które są zasilane z sieci energetycznej, wymagają obniżonego napięcia stałego, odizolowanego galwanicznie od sieci. Taką funkcję spełniają różnego typu zasilacze, np. zasilacze typu impulsowego, które zdominowały zasilanie urządzeń powszechnego użytku (zasilacze w komputerach, zasilacze do komputerów przenośnych, sprzęt RTV, ładowarki do telefonów komórkowych oraz elektroniczne układy zasilania energooszczędnych źródeł światła).

Zobacz także

Jak dobrać moc zespołu prądotwórczego stanowiącego awaryjne źródło zasilania?

Jak dobrać moc zespołu prądotwórczego stanowiącego awaryjne źródło zasilania? Jak dobrać moc zespołu prądotwórczego stanowiącego awaryjne źródło zasilania?

Częstym problemem, z jakim spotykają się projektanci oraz inwestorzy, jest dobór mocy zespołu prądotwórczego. W przeciwieństwie do systemu elektroenergetycznego, generator zespołu prądotwórczego jest źródłem...

Częstym problemem, z jakim spotykają się projektanci oraz inwestorzy, jest dobór mocy zespołu prądotwórczego. W przeciwieństwie do systemu elektroenergetycznego, generator zespołu prądotwórczego jest źródłem „miękkim” o parametrach obwodu zwarciowego ulegających dynamicznym zmianom. W przypadku zaniku napięcia w źródle zasilania podstawowego zespół prądotwórczy stanowiący awaryjne źródło zasilania wraz z zasilanymi odbiornikami stanowi autonomiczny system elektroenergetyczny.

Silniki stosowane w zespołach prądotwórczych

Silniki stosowane w zespołach prądotwórczych Silniki stosowane w zespołach prądotwórczych

W artykule opisano wybrane przykłady zastosowania spalinowego silnika tłokowego jako jednostki napędzającej prądnice w zespołach prądotwórczych zwanych agregatami prądotwórczymi. Ponieważ w publikacjach...

W artykule opisano wybrane przykłady zastosowania spalinowego silnika tłokowego jako jednostki napędzającej prądnice w zespołach prądotwórczych zwanych agregatami prądotwórczymi. Ponieważ w publikacjach naukowych używane są różnorodne terminy techniczne, charakterystyczne dla poszczególnych autorów subiektywnie definiujących zjawiska i używających często specyficznego słownictwa, w publikacji użyto słownictwa żargonowego, zrozumiałego dla większości eksploatatorów.

Teoria sterowania - podstawy

Teoria sterowania - podstawy Teoria sterowania - podstawy

W wielu gałęziach współczesnego przemysłu stosowane są zaawansowane układy automatyki, służące do kontroli i monitorowania procesów oraz obiektów (urządzeń, układów itp.). Najlepszym tego przykładem są...

W wielu gałęziach współczesnego przemysłu stosowane są zaawansowane układy automatyki, służące do kontroli i monitorowania procesów oraz obiektów (urządzeń, układów itp.). Najlepszym tego przykładem są sterowniki PLC (ang. Programmable Logic Controller), czyli mikroprocesorowe układy zbierające informacje na temat sygnałów w badanym systemie i podejmujących na tej podstawie decyzję o zmianie wartości sygnałów sterujących tym systemem.

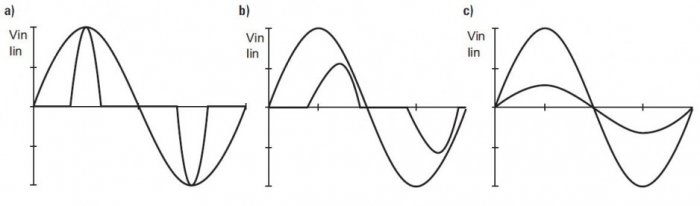

Każde rozwiązanie zasilacza wymaga zastosowania prostownika (jednopołówkowego lub częściej dwupołówkowego) wraz z filtrem pojemnościowym (kondensatorem wygładzającym tętnienia napięcia wyprostowanego). Takie rozwiązanie jest układem wybitnie nieliniowym, który pobiera prąd odkształcony i jest głównym źródłem negatywnego oddziaływania odbiorników na sieć elektroenergetyczną.

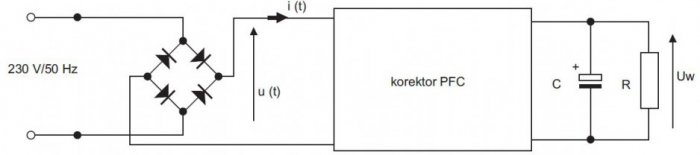

Aby tego uniknąć, stosuje się korektory kształtu, które mają za zadanie tak ukształtować prąd pobierany przez urządzenie, aby zbliżyć się do sinusoidy oraz skorygować przesunięcie fazowe pomiędzy prądem i napięciem zasilającym urządzenie do 0 stopni (cosϕ=l). Układ korektora jest umieszczany pomiędzy prostownikiem a wyjściowym kondensatorem filtrującym (rys. 1.).

Konfiguracja aktywnego korektora kształtu

Jednym z możliwych rozwiązań układu do poprawy współczynnika kształtu prądu jest zastosowanie tzw. aktywnego korektora mocy (z ang. PFC – Power Factor Corrector). Obecnie stosuje się korektory PFC, które pracują w konfiguracji układu podwyższającego napięcie (z ang. boost converter lub step-up converter). Schemat blokowy takiego korektora jest przedstawiony na rysunku 2.

Konstrukcja układu jest prosta i zawiera kilka elementów mocy, dławik Lp, diodę D2, tranzystor mocy Ql oraz kondensator wyjściowy Cin. Sterowanie takim układem nie jest proste i wymaga pewnych obliczeń. Głównym zadaniem układu sterowania jest sterowanie tranzystorem, którego zadaniem jest doładowywanie kondensatora Cin, który jest rozładowywany przez odbiornik. Sterowanie to zapewnia przepływ prądu przez prostownik D1 o kształcie zbliżonym do sinusoidy oraz umożliwia utrzymanie go w fazie z napięciem wejściowym (V1) [1].

Ponieważ jest to układ podwyższający napięcie, na wyjściu korektora otrzymujemy napięcie stałe o wartości od 380 do 450 V (napięcie musi być wyższe od amplitudy napięcia wyjściowego). Obciążeniem korektora jest typowy zasilacz impulsowy DC/DC, który zapewnia obniżenie napięcia i izolację galwaniczną od sieci. W obwodach lamp energooszczędnych układ zasilania lampy jest odbiornikiem dla korektora PFC. W ustalonych warunkach napięcia wejściowego i obciążenia, układ potrafi zapewnić kształt prądu (a dokładnie wartość średnią prądu) zbliżony do sinusoidalnego i zgodny w fazie z napięciem wejściowym (rys. 3c).

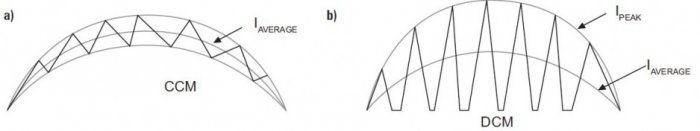

Częstotliwość taktowania tranzystora mocy wynosi od kilkunastu do kilkuset kHz. Prądy płynące przez tranzystor i dławik mocy oraz diodę mają charakter impulsowy ze składową stałą. W zależności od kształtu prądu płynącego przez szeregową indukcyjność przekształtnika, pracę układów PFC można podzielić na dwie grupy, tzw. tryb ciągłego przewodzenia prądu indukcyjności (z ang. Continuom Conducting Mode – CCM) (rys. 4a) i nieciągłego prądu indukcyjności (z ang. Discontinuous Conducting Mode – DCM) (rys. 4b). Przy nieciągłym trybie pracy (DCM) można jeszcze mówić o trybie CRM (ang. Critital Conducting Mode), który powoduje, że prąd indukcyjności zbliża się do wartości zero – jest na granicy ciągłości. Korektory pracujące w trybie DCM posiadają gorsze parametry w stosunku do układów opartych na technice CCM i z tego powodu stosuje się je głównie w układach małej mocy, gdzie koszt całkowity układu powinien być niski.

Kłopotliwym elementem korektora jest dławik, którego gabaryty i masa zależą od częstotliwości taktowania układu i mocy wyjściowej. Aby zmniejszyć parametry dławika (masa, indukcyjność i wymiary) stosuje się coraz większe częstotliwości pracy układu, ale zwiększają się też straty przełączające na elementach półprzewodnikowych i na elementach indukcyjnych, co z kolei powoduje konieczność stosowania skutecznych układów chłodzenia. Dla poprawienia sprawności przy dużej częstotliwości pracy, producenci udostępniają coraz lepsze, charakteryzujące się wysoką częstotliwością przesyłania i wysoką sprawnością elementy półprzewodnikowe mocy i odpowiednie układy sterujące.

Rozwiązania układowe

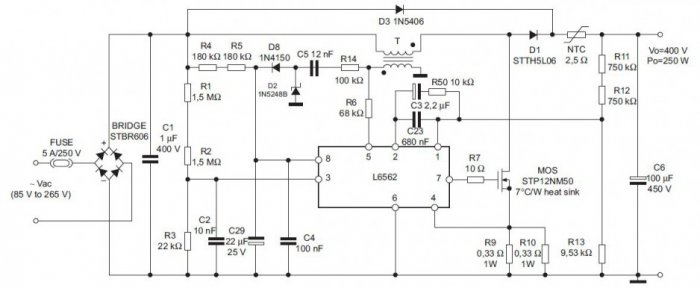

Obecnie kilka największych firm i nie tylko z branży elektronicznej produkuje układy scalone, które pełnią funkcję korektorów współczynnika mocy. Każda z firm proponuje kilka lub kilkanaście układów typu PFC, dla różnych zastosowań, Część układów jest uniwersalna i ma swoje zamienniki pod względem wyprowadzeń i funkcji w poszczególnych firmach. Z kolei część układów jest przeznaczona do konkretnych zastosowań. Ostatnio można zauważyć tendencję do łączenia w jednym układzie scalonym korektora PFC i dodatkowego układu sterowania, np. układu regulatora (zasilacza) typu PWM lub przetwornicy statecznika elektronicznego. Z względu na to, że układ scalony typu PFC ma możliwość sterowania tylko tranzystorem mocy typu MOSFET lub IGBT, zatem maksymalna moc przekazywana przez układ PFC zależy od właściwego doboru elementów mocy; głównie prostownika, tranzystora mocy i diody „pompującej” oraz elementów typu LC, to jest dławików szeregowych, filtru sieciowego, wejściowej i wyjściowej pojemności filtrującej.

Przedstawione przykłady stanowią tylko fragment możliwości rozwiązań i zastosowań wybranych układów PFC. W większości przypadków firmy dostarczają odpowiednią literaturę (dokumentację techniczną) i programy komputerowe do obliczeń poszczególnych elementów składowych korektora, a także gotowe rozwiązania praktyczne całego korektora, np. dla różnych napięć wejściowych, mocy wyjściowej, itp. Większość układów umożliwia pracę z napięciem wejściowym od 90 do 270 V/50/60 Hz.

Napięcie wyjściowe zawiera się w granicach od 380 V do 450 V DC. Aby zmniejszyć wymiary całego urządzenia, zaczyna się wprowadzać sterowniki PFC (układy scalone) razem z wyjściowym tranzystorem mocy. Są to gotowe układy scalone lub hybrydowe, małej mocy do 100 W. Na rysunku 5. przedstawiono aplikację układu PFC o mocy wyjściowej 110 W, typu TDA4863. Jest to klasyczny układ korektora kształtu PFC, który jest produkowany przez kilka firm. Firma ST Microelectronics jest na świecie dobrze znanym producentem korektorów współczynnika mocy. Układ L6562 pracuje w trybie DCM, jest to klasyczny 8-nóżkowy korektor, kompatybilny z tego typu układami innych firm. Przykład aplikacyjny układu przedstawiono na rysunku 6.

Korektory PFC w układach zasilania lamp

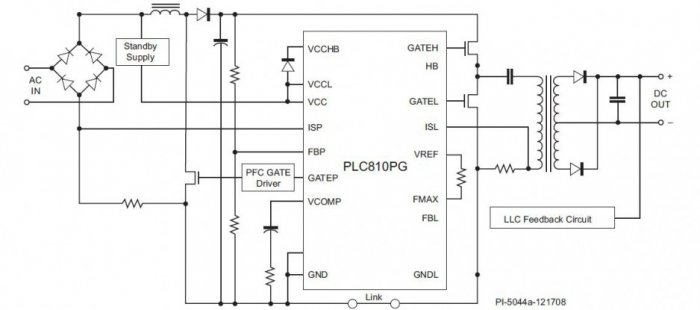

Wiodące firmy elektroniczne, które produkują scalone sterowniki do korekcji współczynnika mocy (PFC), wprowadzają do oferty nowe rozwiązania tych układów. Ponieważ energooszczędne źródła światła, jak np. lampy fluoroscencyjne, są coraz częściej używane, powoduje to bardzo duże odkształcenie prądu w sieciach energetycznych. Aby tego uniknąć, należy połączyć korektor PFC i układ zasilania lampy w jednym urządzeniu. Można wykorzystać gotowe układy scalone, które są sterownikami PFC, i gotowe sterowniki do zasilania lampy fluoroscencyjnej lub lampy wysokoprężnej oraz zaprojektować kompletny układ zasilania, ale coraz więcej pojawia się układów PFC zintegrowanych w tym samym układzie scalonym z układem sterowania lampy. Przykładem może być rozwiązanie układu PLC810PG firmy Power Integrations. Jest to połączenie układu PFC pracujące w tzw. ciągłym trybie prądu (CCM) i układu sterownika do topologii  stopnia mocy w układzie tzw. półmostka. Jest więc to połączenie układu PFC i zasilacza impulsowego, który może posłużyć do zasilania lamp typu HID lub LED, a także wszelkiego typu urządzeń RTV. Uproszczony schemat ideowy takiego zasilacza przedstawia rysunek 7.

Podstawowe cechy i parametry układu:

  • częstotliwości sterowania układem PFC i LLC są zsynchronizowane, dzięki temu są mniejsze zakłócenia EMC, kondensator wyjściowy dla układu PFC jest mniejszy, płytka drukowana jest łatwiejsza w zaprojektowaniu,
  • układ sterowania częścią PFC zapewnia dużą efektywność i minimalną liczbę elementów zewnętrznych,
  • rezonansowy układ zasilacza impulsowego (LLC) pracuje w trybie przełączania w zerze napięcia (ZVS – Zero Voltage Switching), dzięki temu wymagania dotyczące elementów mocy są mniejsze (mniejsze straty mocy na przełączanie) i zakłócenia są mniejsze,
  • częstotliwość średnia pracy układu zasilacza wynosi 100 kHz,
  • dołączenie zewnętrznych elementów mocy (tranzystorów typu MOSFET i diod) umożliwia zbudowanie zasilacza mocy od 150 W do nawet 600 W.

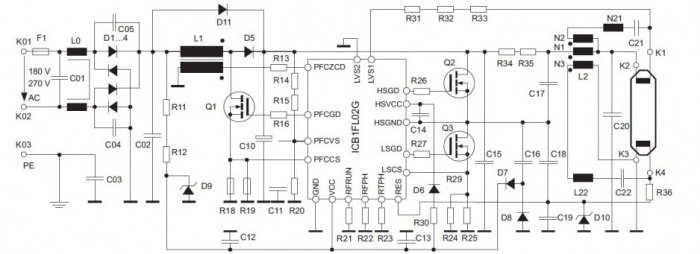

Podobne rozwiązania oferuje kolejna duża firma, Infineon, która ma kilka układów scalonych będących sterownikami PFC i zasilaczami do lamp. Układ ICB1FL02G jest połączeniem tych dwóch sterowników w jeden układ scalony. Schemat ideowy kompletnego układu zasilania przedstawia rysunek 8.

Podsumowanie

Rozwój i zapotrzebowanie na układy typu PCF doprowadziły także do rozwoju elementów dyskretnych, stosowanych w korektorach. Na sprawność całego korektora ma nie tylko wpływ jakość sterowania przez układ scalony, który realizuje określone funkcje kontrolnosterujące, ale także elementy mocy, takie jak dioda, tranzystor mocy i dławik szeregowy. Jak można zaobserwować w zakresie rozwoju układów PFC, firmy projektują kolejne udoskonalone wersje sterowników, dzięki którym można osiągnąć jeszcze lepsze rezultaty w zakresie zmniejszenia współczynnika zniekształceń THD.

Aby zapewnić minimalne negatywne oddziaływanie zasilacza na sieć energetyczną, należy stosować układy aktywne korektorów mocy. Takie rozwiązanie oczywiście podnosi koszt całego urządzenia, ponieważ dochodzi dodatkowy układ energoelektroniczny mocy. Zwiększają się też gabaryty i masa całego zasilacza oraz zmniejsza się sprawność układu, ponieważ na elementach mocy zawsze występują jakieś straty mocy. Pomimo kilku wad, są to układy coraz częściej stosowane, np. w zasilaczach komputerowych i lampach energooszczędnych. Wzrasta też oferta producentów układów scalonych, które pełnią funkcję sterowników PFC. Dalszy wzrost stosowania układów PFC nastąpi, jeżeli zostaną ustalone ostrzejsze wymogi prawne (normy), określające poziom zniekształceń prądu pobieranego np. przez odbiorniki małej mocy.

Literatura

  1. an-42047 nota aplikacyjna firmy fairchild
  2. Strona internetowa firmy infineon, www.infineon.com
  3. Strona internetowa firmy st microelectronics, www.st.com
  4. Strona internetowa firmy power integrations, www.powerint.com
