Zastosowanie zasilaczy UPS

Deklaracje zgodności CE muszą spełniać poniższe dyrektywy Parlamentu Europejskiego i Rady Europy:

• Dyrektywa Parlamentu Europejskiego i Rady 2014/35/UE z dnia 26 lutego 2014 r. w sprawie harmonizacji ustawodawstw państw członkowskich odnoszących się do udostępniania na rynku sprzętu elektrycznego przewidzianego do stosowania w określonych granicach napięcia (dyrektywa niskonapięciowa),
• Dyrektywa Parlamentu Europejskiego i Rady 2014/30/WE z dnia 26 lutego 2014 r. w sprawie harmonizacji ustawodawstw państw członkowskich odnoszących się do kompatybilności elektromagnetycznej (dyrektywa EMC) oraz Komunikat Komisji w ramach wdrażania dyrektywy Parlamentu Europejskiego i Rady 2014/30/UE w sprawie harmonizacji ustawodawstw państw członkowskich odnoszących się do kompatybilności elektromagnetycznej (Publikacja tytułów i odniesień do norm zharmonizowanych na mocy prawodawstwa harmonizacyjnego Unii (2016/C 293/03),
• Dyrektywa Parlamentu Europejskiego i Rady 2011/65/UE z dnia 8 czerwca 2011 r. w sprawie ograniczenia stosowania niektórych niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym (Dyrektywa RoHS o ograniczeniu stosowania substancji szkodliwych).

Poza powyższymi podstawowymi dla urządzeń elektrycznych wytycznymi grupa zasilaczy elektrycznych przeznaczonych do zasilania urządzeń przeciwpożarowych powinna spełniać wymagania nakreślone w powyższych dyrektywach, jeśli nie zostały one uwzględnione lub zdefiniowane w dokumencie: Rozporządzenie Parlamentu Europejskiego i Rady (UE) NR 305/2011 z dnia 9 marca 2011 r., ustanawiającym zharmonizowane warunki wprowadzania do obrotu wyrobów budowlanych i uchylające dyrektywę Rady 89/106/EWG

Wprowadzanie wyrobów budowlanych na polski rynek regulowane jest przez Rozporządzenie Parlamentu Europejskiego i Rady (UE) Nr 305/2011 z dnia 9 marca 2011 r. ustanawiające zharmonizowane warunki wprowadzania do obrotu wyrobów budowlanych i uchylające dyrektywę Rady 89/106/EWG oraz Ustawę z dnia 16 kwietnia 2004 r. o wyrobach budowlanych. Rozporządzenie 305/2011 obowiązuje w całości od 1 lipca 2013 r., a jego przepisy stosowane są bezpośrednio we wszystkich państwach członkowskich Unii Europejskiej.

Rozporządzenie określane jest skrótowo CPR (ang. Construct Product Regulation).

Rozporządzenie Parlamentu i Rady Europy 305/2011 dotyczy wyrobów budowlanych. Celem rozporządzenia zapisanym na wstępie w założeniach dokumentu: mając na uwadze, co następuje:

(1) Przepisy państw członkowskich wymagają, by obiekty budowlane były projektowane i wykonywane w sposób niezagrażający bezpieczeństwu ludzi, zwierząt domowych ani mienia oraz niewywierający szkodliwego wpływu na środowisko.

(10) Usunięcie przeszkód technicznych w dziedzinie budownictwa możliwe jest wyłącznie poprzez ustanowienie zharmonizowanych specyfikacji technicznych służących do oceny właściwości użytkowych wyrobów budowlanych.

(11) Te zharmonizowane specyfikacje techniczne powinny obejmować badania, obliczenia i inne środki zdefiniowane w normach zharmonizowanych oraz w europejskich dokumentach oceny do celów oceny właściwości użytkowych w odniesieniu do zasadniczych charakterystyk wyrobów budowlanych.

Artykuł 2 Definicje na użytek niniejszego rozporządzenia stosuje się następujące definicje:

1) „wyrób budowlany” oznacza każdy wyrób lub zestaw wyprodukowany i wprowadzony do obrotu w celu trwałego wbudowania w obiektach budowlanych lub ich częściach, którego właściwości wpływają na właściwości użytkowe obiektów budowlanych w stosunku do podstawowych wymagań dotyczących obiektów budowlanych;

Rozdział IV Zharmonizowane specyfikacje techniczne rozporządzenia definiuje, na jakiej podstawie i jakie parametry powinna zawierać specyfikacja techniczna wyrobów budowlanych.

p. 1 odwołuje się do załącznika I do dyrektywy 98/34/WE wymieniającego organa europejskie wydające normy. Są to: CEN – Europejski Komitet Normalizacyjny, CENELEC – Europejski Komitet Normalizacyjny Elektrotechniki, ETSI – Europejski Instytut Norm Telekomunikacyjnych.

 3. Normy zharmonizowane określają metody i kryteria oceny właściwości użytkowych wyrobów budowlanych w odniesieniu do ich zasadniczych charakterystyk.

Artykuł 19 Europejski dokument oceny

1. W następstwie wniosku o wydanie europejskiej oceny technicznej, złożonego przez producenta, organizacja JOT opracowuje i przyjmuje europejski dokument oceny dla każdego wyrobu budowlanego nieobjętego lub nie w pełni objętego normą zharmonizowaną, którego właściwości użytkowe w odniesieniu do jego zasadniczych charakterystyk nie mogą być w pełni ocenione zgodnie z istniejącą normą zharmonizowaną, ponieważ między innymi:

a) dany wyrób nie jest objęty zakresem żadnej istniejącej normy zharmonizowanej;

b) w odniesieniu do co najmniej jednej zasadniczej charakterystyki tego wyrobu metoda oceny przewidziana w normie zharmonizowanej nie jest właściwa; lub

c) norma zharmonizowana nie przewiduje żadnej metody oceny w odniesieniu do co najmniej jednej zasadniczej charakterystyki tego wyrobu.

Artykuł 21 Obowiązki JOT otrzymującej wniosek dotyczący europejskiej oceny technicznej:

1. JOT otrzymująca wniosek dotyczący europejskiej oceny technicznej informuje producenta, jeżeli dany wyrób budowlany jest w całości lub w części objęty zharmonizowaną specyfikacją techniczną w następujący sposób:

a) jeżeli wyrób jest w pełni objęty normą zharmonizowaną, JOT informuje producenta, że zgodnie z art. 19 ust. 1 europejska ocena techniczna nie może być wydana dla tego wyrobu;

b) jeżeli wyrób jest w pełni objęty europejskim dokumentem oceny, JOT informuje producenta, że ten dokument będzie służył jako podstawa europejskiej oceny technicznej, która ma zostać wydana;

c) jeżeli wyrób nie jest objęty lub nie jest w pełni objęty żadną zharmonizowaną specyfikacją techniczną, JOT stosuje procedury określone w załączniku II lub ustanowione zgodnie z art. 19 ust. 3 (zmiana załącznika II).

Jednym z podstawowych wymagań dotyczących obiektów budowlanych w rozporządzeniu 305/2011 jest wymieniony w załączniku I:

Załącznik I Podstawowe wymagania dotyczące obiektów budowlanych

2. Bezpieczeństwo pożarowe

Obiekty budowlane muszą być zaprojektowane i wykonane w taki sposób, aby w przypadku wybuchu pożaru:

1. nośność konstrukcji została zachowana przez określony czas;
2. powstawanie i rozprzestrzenianie się ognia i dymu w obiektach budowlanych było ograniczone;
3. rozprzestrzenianie się ognia na sąsiednie obiekty budowlane było ograniczone;
4. osoby znajdujące się wewnątrz mogły opuścić obiekt budowlany lub być uratowane w inny sposób;
5. uwzględnione było bezpieczeństwo ekip ratowniczych.

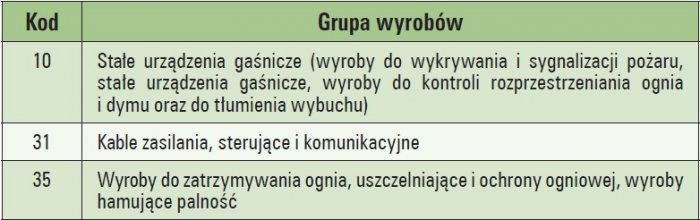

Wyroby budowlane zostały podzielone na grupy w załączniku IV (tab. 1.), a kolejne załączniki określają systemy oceny stałości wartości użytkowych wyrobów. Pośród grup znajdują się wyroby prefabrykowane z betonu, materiały termoizolacyjne, kominy, wyroby gipsowe, kruszywa, kleje budowlane; kable zasilania, sterujące i telekomunikacyjne; wyroby do zatrzymywania ognia, uszczelniające i ochrony ogniowej, wyroby hamujące palność.

W zestawieniu załącznika znajduje się znajduje się także grupa związana z ochroną przeciwpożarową.

Zalecenia Rozporządzenia Parlamentu Europejskiego i Rady Europy zostały uregulowane prawnie w Polsce poprzez Ustawę z dnia 16 kwietnia 2004 r. o wyrobach budowlanych.

W art. 1. p. 1. ustawa określa zasady wprowadzania do obrotu lub udostępniania na rynku krajowym wyrobów budowlanych, zasady kontroli wyrobów budowlanych wprowadzonych do obrotu lub udostępnianych na rynku oraz określa właściwość organów w zakresie wykonywania zadań administracyjnych i obowiązków wynikających z rozporządzenia Parlamentu Europejskiego i Rady (UE) Nr 305/2011 z dnia 9 marca 2011 r. ustanawiającego zharmonizowane warunki wprowadzania do obrotu wyrobów budowlanych.

Art. 1. P. 2 Do akredytacji, autoryzacji i notyfikacji jednostek uczestniczących w procesie oceny i weryfikacji stałości właściwości użytkowych stosuje się odpowiednio przepisy rozdziału 4 i 5 ustawy z dnia 13 kwietnia 2016 r. o systemach oceny zgodności i nadzoru rynku (DzU poz. 542 i 1228).

Ustawa z dnia 13 kwietnia 2016 r. o systemach oceny zgodności i nadzoru rynku (DzU 20016 poz. 542) wprowadza wymagania dotyczące wprowadzenia wyrobów budowlanych.

Rozdział 2 Ocena zgodności wyrobów określa, jakie wymagania muszą spełniać produkty wprowadzone na rynek.

Art. 5. Wyroby wprowadzane do obrotu lub oddawane do użytku muszą spełniać wymagania.

Art. 6. Oznakowanie CE, a w przypadku przyrządów pomiarowych także dodatkowe oznakowanie metrologiczne, umieszcza się na wyrobie podlegającym obowiązkowi oceny zgodności po przeprowadzeniu tej oceny i potwierdzeniu zgodności wyrobu z wymaganiami, a przed wprowadzeniem wyrobu do obrotu lub oddaniem go do użytku.

Art. 7. 1. Obowiązkowej ocenie zgodności przed wprowadzeniem do obrotu lub oddaniem do użytku podlegają wyroby, dla których określono wymagania w bezpośrednio stosowanym unijnym prawodawstwie harmonizacyjnym lub przepisach wdrażających unijne prawodawstwo harmonizacyjne, w tym w przepisach wydanych na podstawie art. 12.

Art. 12. Minister kierujący działem administracji rządowej właściwym ze względu na przedmiot oceny zgodności określi, w drodze rozporządzenia:

1. wymagania dla wyrobów podlegających ocenie zgodności określonych w dyrektywach nowego podejścia, Dziennik Ustaw – 6 – Poz. 542.
2. procedury oceny zgodności,
3. zakres dokumentacji technicznej wyrobów,
4. sposób oznakowania wyrobów,
5. elementy deklaracji zgodności,
6. dodatkowe warunki udzielania autoryzacji jednostkom oceniającym zgodność, jeśli takie warunki są określone w dyrektywach nowego podejścia – biorąc pod uwagę rodzaje wyrobów oraz stopień stwarzanych przez nie zagrożeń, a także inne wymagania zawarte w dyrektywach nowego podejścia.

USTAWA z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (tj. DzU z 2019 r. poz. 266.)

Art. 5.

1. Wyrób budowlany objęty normą zharmonizowaną lub zgodny z wydaną dla niego europejską oceną techniczną, może być wprowadzony do obrotu lub udostępniany na rynku krajowym wyłącznie zgodnie z rozporządzeniem Nr 305/2011. Wzór oznakowania CE określa załącznik II do rozporządzenia Parlamentu Europejskiego i Rady (WE) Nr 765/2008 z dnia 9 lipca 2008 r. ustanawiającego wymagania w zakresie akredytacji i nadzoru rynku odnoszące się do warunków wprowadzania produktów do obrotu i uchylającego rozporządzenie (EWG) nr 339/93 (Dz. Urz. UE L 218 z 13.08.2008, s. 30).

3. Wyrób budowlany nieobjęty zakresem przedmiotowym zharmonizowanych specyfikacji technicznych, o których mowa w art. 2 pkt 10 rozporządzenia Nr 305/2011 (aut. art.2 pkt 10. ‘harmonised technical specifications’ means harmonised standards and European Assessment Documents), może być udostępniany na rynku krajowym, jeżeli został legalnie wprowadzony do obrotu w innym państwie członkowskim Unii Europejskiej lub w państwie członkowskim Europejskiego Porozumienia o Wolnym Handlu (EFTA) – stronie umowy o Europejskim Obszarze Gospodarczym oraz w Turcji, a jego właściwości użytkowe umożliwiają spełnienie podstawowych wymagań przez obiekty budowlane zaprojektowane i budowane w sposób określony w przepisach techniczno-budowlanych oraz zgodnie z zasadami wiedzy technicznej. Wraz z wyrobem budowlanym udostępnianym na rynku krajowym dostarcza się informacje o jego właściwościach użytkowych oznaczonych zgodnie z przepisami państwa, w którym wyrób budowlany został wprowadzony do obrotu, instrukcje stosowania, instrukcje obsługi oraz informacje dotyczące zagrożenia dla zdrowia i bezpieczeństwa, jakie ten wyrób stwarza podczas stosowania i użytkowania.

ROZPORZĄDZENIE MINISTRA INWESTYCJI I ROZWOJU*) z dnia 13 czerwca 2018 r. zmieniające rozporządzenie w sprawie sposobu deklarowania właściwości użytkowych wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym Ministra Infrastruktury i Budownictwa z dnia 17 listopada 2016 r. w sprawie sposobu deklarowania właściwości użytkowych wyrobów budowlanych, oraz sposobu znakowania ich znakiem budowlanym (DzU poz. 1966). Rozporządzenie zmienia listę wyrobów oraz przesuwa datę obowiązku posiadania krajowej deklaracji właściwości użytkowych wyrobów budowlanych.

§ 14. Producent wyrobu budowlanego wymienionego w załączniku nr 1 do rozporządzenia, który zgodnie z przepisami obowiązującymi do dnia 31 grudnia 2016 r. nie był objęty obowiązkiem znakowania znakiem budowlanym, nie jest obowiązany do dnia 30 czerwca 2019 r. sporządzać krajowej deklaracji przy wprowadzaniu do obrotu lub udostępnianiu na rynku krajowym tego wyrobu budowlanego”.

Załącznik do rozporządzenia Ministra Inwestycji i Rozwoju z dnia 13 czerwca 2018 r. (poz. 1233)

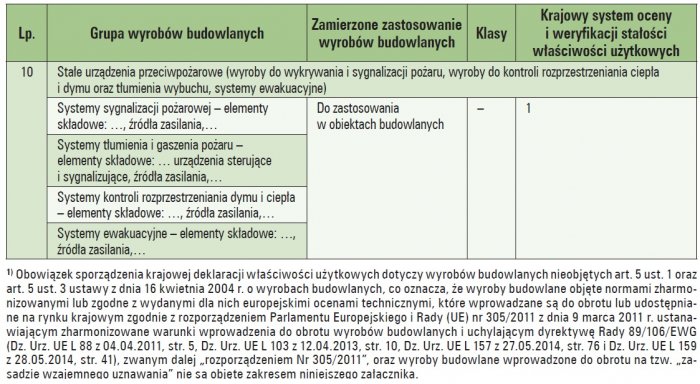

Krajowy system oceny i weryfikacji stałości właściwości użytkowych 1 (tab. 2.):

1) Działania producenta:

1. zakładowa kontrola produkcji,
2. badanie próbek w zakładzie produkcyjnym zgodnie z ustalonym planem.

2) Ocena i weryfikacja przeprowadzona przez jednostkę certyfikującą:

1. ocena właściwości użytkowych wyrobu na podstawie próbek, obliczeń i dokumentacji wyrobu,
2. wstępna inspekcja zakładu produkcyjnego i zakładowej kontroli produkcji,
3. wydanie krajowego certyfikatu stałości wartości użytkowych,
4. kontynuacja nadzoru, oceny i ewaluacji zakładowej kontroli produkcji.

PN-EN 12101-10:2007 Systemy kontroli rozprzestrzeniania dymu i ciepła. Część 10: Zasilacze

Dotyczy wymagań i metody badań podstawowego i rezerwowego, elektrycznego i pneumatycznego zasilacza stosowanego w systemach kontroli rozprzestrzeniania się dymu i ciepła w obiektach budowlanych. Jako rezerwowe źródła zasilania poza siecią energetyczną (może być więcej źródeł podstawowych, niewykluczony UPS) dopuszcza się baterie akumulatorów lub zespoły prądotwórcze.

Norma nie przewiduje stosowania innych urządzeń, jednak w przypadku ograniczeń środowiskowych (zanieczyszczenie powietrza lub hałas) alternatywnym rozwiązaniem mogłyby być magazyny energii, coraz częściej wykorzystywane w obiektach budowlanych, pozwalające ograniczyć szczyty poboru mocy i wykorzystywać energię ze źródeł alternatywnych lub tańszych taryf energetycznych).

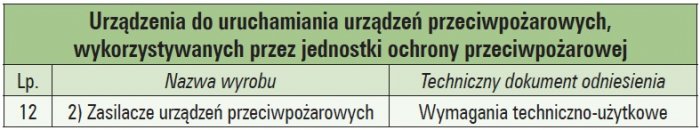

Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 20 czerwca 2007 r. w sprawie wykazu wyrobów służących zapewnieniu bezpieczeństwa publicznego lub ochronie zdrowia i życia oraz mienia, a także zasad wydawania dopuszczenia tych wyrobów do użytkowania (DzU Nr 143/2007, poz. 1002 z późniejszymi zmianami)

§1. Rozporządzenie określa:

1) wykaz wyrobów służących zapewnieniu bezpieczeństwa publicznego lub ochronie zdrowia i życia oraz mienia, wprowadzanych do użytkowania w jednostkach ochrony przeciwpożarowej oraz wykorzystywanych przez te jednostki do alarmowania o pożarze lub innym zagrożeniu, oraz do prowadzenia działań ratowniczych, a także wyrobów stanowiących podręczny sprzęt gaśniczy, zwanych dalej „wyrobami”, które mogą być stosowane wyłącznie po uprzednim uzyskaniu dopuszczenia do użytkowania; „Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 27 kwietnia 2010 zmieniające rozporządzenie w sprawie wykazu wyrobów służących zapewnieniu bezpieczeństwa publicznego lub ochronie zdrowia i życia oraz mienia, a także zasad wydawania dopuszczenia tych wyrobów do użytkowania”.

Zmienia wykaz wyrobów objętych rozporządzeniem oraz ich wymagania techniczno-użytkowe. Dopuszczenie do użytkowania wydaje jednostka dopuszczająca. Wyroby wyprodukowanie i dopuszczone do obrotu w innych krajach otrzymują dopuszczenie po potwierdzeniu przez jednostkę dopuszczającą, że zapewniają bezpieczeństwo publiczne lub ochronę zdrowia, życia i mienia na poziomie nie niższym, niż zostało to określone w załączniku do rozporządzenia (tab. 3.).

Zasilacze urządzeń przeciwpożarowych stosowane w systemach sygnalizacji alarmu pożarowego powinny spełniać wymagania normy PN EN 54-4.

Zasilacze urządzeń przeciwpożarowych stosowane w dźwiękowych systemach ostrzegawczych powinny spełniać wymagania normy PN-EN 54-4 z wyłączeniem długości czasu pracy awaryjnej.

Zasilacze urządzeń przeciwpożarowych stosowane w systemach wentylacji pożarowej powinny spełniać wymagania normy PN-EN 12101-10.

Spełnienie wymagań powinno być potwierdzone stosownym dokumentem.

W rozporządzeniu szczególną uwagę zwraca się na sygnalizację wysokiej rezystancji wewnętrznej baterii i przyłączonych do niej elementów obwodu (zgodnie z EN-54-4) oraz na wykonywanie badań funkcjonalnych dla dolnej granicy napięcia publicznej sieci zasilającej –15% (zgodnie z EN-12101-10).

Zasilacze UPS stosowane w centralnych systemach zasilania

Zasilacze UPS stosowane w centralnych systemach zasilania dla niezależnego zasilania urządzeń bezpieczeństwa w budynku powinny spełniać normę PN-EN 50171:2007 Centralne układy zasilania. Norma obejmuje systemy zasilnia podłączone na stałe do sieci zasilające AC nieprzekraczającej 1000 V i które używają baterii akumulatorów jako alternatywnego źródła zasilania. Centralne systemy zasilania przeznaczone są do awaryjnego oświetlenia ewakuacyjnego w przypadku awarii podstawowego systemu zasilnia i do zasilania wymaganych urządzeń bezpieczeństwa jak np.:

• obwodów elektrycznych instalacji automatycznego gaszenia pożarów,
• systemów powiadamiania i sygnalizacji instalacji bezpieczeństwa,
• urządzeń oddymiających,
• systemów ostrzegania przed tlenkiem węgla,
• specyficznych instalacji bezpieczeństwa wymaganych dla specyficznych budynków, np. obszary podwyższonego ryzyka.

Gdy UPS jest wykorzystywany do powyższych systemów, bezpieczeństwa musi spełniać wymagania normy EN 62040-1 i w odnośnych częściach i wymagań normy EN 50171:2001.

Z normy wyłączone są zasilacze przeciwpożarowych systemów alarmowych objętych normą EN 54. Odnośnie rozporządzenia ministrów wykluczają zastosowanie zasilaczy UPS, które nie spełniają norm wymaganych dla zasilaczy stosowanych w systemach wentylacji pożarowej EN-12101-10.

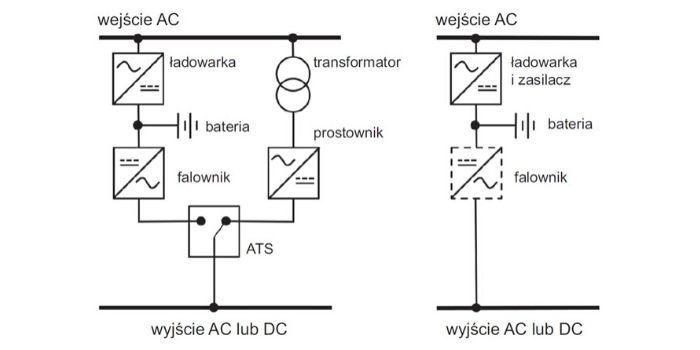

Centralne systemy zasilania dzielą się na dwie grupy związane z trybem zasilania: przełączające i bezprzerwowe. Pierwsze posiadają dopuszczalną przerwę w zasilaniu do 0,5 sekundy, dla drugich czas z natury wynosi 0 sekund.

Wymagania dotyczące zasilaczy centralnych: napięcie znamionowe sieci publicznej, tolerancja częstotliwości 50 Hz +/–2%, wilgotność względna 85%, bez kondensacji, praca do 1000 m n.p.m., ochrona baterii przed głębokim rozładowaniem.

Dodatkowe wymagania:

Wytrzymałość konstrukcji obudowy: Test wytrzymałości na nacisk, IP20, odporność obudowy na ciepło i płomień, test w temperaturze 850°C *), wszystkie połączenia pomiędzy elementami i komponentami zasilacza muszą być odpowiednio oznakowane. Szafa bateryjna powinna spełniać wymagania normy PN EN 50272-2.

Prostowniki i ładowarki baterii:

Powinny spełniać wymagania norm EN 60146-1-1 oraz EN 50272 2. Ładowarki powinny naładować automatycznie rozładowane baterie dla zapewnienia minimum 80% czasu podtrzymania w ciągu 12 godzin.

W czasie trybu pracy, gdzie odbiornik jest zasilany z prostownika, sumaryczny prąd pobierany na zasilanie odbiorników i prąd ładowania powinien wynosić co najmniej 110%, a napięcie nie może przekraczać maksymalnej wartości nominalnej odbiorników. Temperaturowa kompensacja napięcia ładowania powinna być zapewniona, jeżeli jest wymagana przez producenta baterii akumulatorów. Baterie akumulatorów powinny być naładowane w ciągu 36 godzin przy minimalnym dopuszczalnym napięciu znamionowym wejściowym. Zwarcie na wyjściu ładowarki nie może powodować żadnych uszkodzeń urządzenia. Zgodność z powyższymi wymaganiami powinna być potwierdzona testami.

Przełączniki i aparaty zabezpieczające

Przełączniki automatyczne i przełączające urządzenia elektroniczne powinny spełniać normy EN 60947-4-1 i EN 50272-2 i ich działanie odpowiednie do kategorii odbiorników. Czasy przełączania powinny odpowiadać wymaganiom normy EN 1838. Wyłączniki wejściowe powinny spełniać normy EN 60898 oraz EN 60947-2.

Falowniki centralne:

Powinny spełniać następujące wymagania:

• kompatybilność z zasilanymi urządzeniami, szczególnie w odniesieniu do częstotliwości, kształtu napięcia, mocy i współczynnika mocy obciążenia,
• zakres regulacji napięcia ±6% napięcia nominalnego w zakresie obciążenia 20 – 100% w okresie znamionowego czasu rozładowania. Przy skokowej zmianie obciążenia napięcie wyjściowe może się zmieniać w zakresie ±10% w czasie do 5 s,
• falowniki powinny zasilać odbiorniki mocą 120% przez znamionowy czas podtrzymania oraz umożliwiać załączenie zasilania systemu przy pełnym obciążeniu w czasie jak dla trybu przy zaniku zasilania określonego w normie EN 1838,
• falowniki powinny posiadać ochronę zapobiegającą uszkodzeniu komponentów, inną niż bezpieczniki lub aparaty zabezpieczające, spowodowaną odwróceniem biegunów baterii akumulatorów.

Zgodność z powyższymi wymaganiami powinna być potwierdzona testami.

Falownik powinien spowodować zadziałanie bezpiecznika lub wyłącznika podłączonego na jego wyjściu o maksymalnej deklarowanej wartości, jednocześnie nie powodując zadziałania zabezpieczeń wewnętrznych lub uszkodzenie falownika, po czym falownik powinien powrócić do pracy przy pełnym napięciu w ciągu 5 s.

Monitorowanie i testowanie urządzenia:

Kontrola napięcia ładowanie, przerwany obwód ładowania, awaria ładowarki, tryb pracy, ostrzeżenie na 10 minut przed głębokim rozładowaniem, zadziałanie ochrony przed głębokim rozładowaniem. Jeżeli zainstalowano w systemie, monitorowane powinny być układy pomiaru izolacji (wskaźnik upływności), awarii systemu wentylacji dla szafy bateryjnej lub opcji baterii. Zdalny panel monitorujący wskazujący poprzez styki beznapięciowe: praca systemu, zasilanie z baterii, zakłócenia pracy systemu jako alarm zbiorowy.

Pomiary wartości napięć i prądów DC powinny być wykonywane w klasie dokładności 1,5, natomiast dla napięć i prądów AC – w klasie 2,5.

Wytrzymałość dielektryczna:

Urządzenie powinno przetestowane napięciem 2U + 1000 V przez 1 minutę, po naładowaniu baterii i pracy przy pełnym obciążeniu przez 1 godzinę.

Urządzenie zasilające powinno być odpowiednio oznakowane, a następujące informacje widoczne po instalacji: producent, typ, numer seryjny, parametry napięcia wejściowego, prąd znamionowy zabezpieczenia wejściowego, parametry wyjściowe: znamionowe wartości napięcia, prądu, mocy, napięcie minimalne po czasie podtrzymania, czas podtrzymania przy obciążeniu znamionowym, temperatura znamionowa pracy baterii, typ baterii i ilość ogniw.

Centralny falownik powinien być oznakowany i zawierać dodatkowe informacje dotyczące wyjścia: zakres współczynnika mocy, opis kształtu przebiegu napięcia, jeśli nie sinusoidalny, zakłócenia harmoniczne i jeśli dotyczy maksymalny prąd składowych okresowych wejściowego prądu baterii. Centralne systemy zasilania powinny być testowane w obiekcie po zainstalowaniu, tylko małe systemy mogą posiadać testy typu.

Zasilacze UPS mogą być stosowane natomiast do zasilania pozostałych urządzeń wykorzystywanych dla bezpieczeństwa ludzi i mienia oraz wykorzystywane przez ekipy ratownicze i pożarowe. Obowiązek sporządzenia krajowej deklaracji właściwości użytkowych dotyczy wyrobów budowlanych nieobjętych art. 5 ust. 1 oraz art. 5 ust. 3 ustawy z dnia 16 kwietnia 2004 r. o wyrobach budowlanych, co oznacza, że zasilacze UPS objęte normami zharmonizowanymi mogą być wykorzystane w powyższym zakresie.

W indywidualnych, uzasadnionych przypadkach, zasilacze UPS mogą być stosowane w zakresie ochrony przeciwpożarowej. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów’ umożliwia takie rozwiązanie w §1.2 W przypadkach szczególnie uzasadnionymi uwarunkowaniami lokalnymi, wskazanymi w ekspertyzie technicznej rzeczoznawcy do spraw zabezpieczeń przeciwpożarowych, dopuszcza się, w uzgodnieniu z właściwym miejscowo komendantem wojewódzkim Państwowej Straży Pożarnej, stosowanie rozwiązań zamiennych, zapewniających niepogorszenie warunków ochrony przeciwpożarowej obiektu.

Literatura

1. Dyrektywa Parlamentu Europejskiego i Rady 2014/35/UE z dnia 26 lutego 2014 r (niskonapięciowa)
2. Dyrektywa Parlamentu Europejskiego i Rady 2014/30/WE (kompatybilności EMC)
3. Dyrektywa Parlamentu Europejskiego i Rady 2011/65/UE (dyrektywa RoHS).    4. Rozporządzenie Parlamentu Europejskiego i Rady (UE) NR 305/2011 (dyrektywa CPR)
4. Ustawa z dnia 24 sierpnia 1991 r. o ochronie przeciwpożarowej [tekst jednolity: Dz. U. z 2018 roku poz. 620].
5. Rozporządzenia  Ministra Infrastruktury i Budownictwa z dnia 17 listopada 2016 roku, w sprawie sposobu deklarowania właściwości użytkowych wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym [Dz. U. z 2016 roku poz. 1966]
6. ROZPORZĄDZENIE MINISTRA INFRASTRUKTURY  z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U.2017.2285)
7. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 20 czerwca 2007r. w sprawie wykazu wyrobów służących zapewnieniu bezpieczeństwa publicznego lub ochronie zdrowia i życia oraz mienia, a także zasad wydawania dopuszczenia tych wyrobów do użytkowania [Dz. U. Nr 143, poz. 1002 z późniejszymi zmianami])
8. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów’ (Dz.U. Nr 109, poz.719)
