Silniki stosowane w zespołach prądotwórczych
![Elektrownia Pavana III w Hondurasie o mocy 267,4 MW wytwarzanej przez 16 silników średnioobrotowych Wartsila 18V46 (18 cylindrów o średnicy 460 mm), zasilanych paliwem pozostałościowym (HFO) [4]](https://www.elektro.info.pl/media/cache/typical_view/data/201905/75dada9b105f76809ccf6bd0ea198bd7.jpg)
Elektrownia Pavana III w Hondurasie o mocy 267,4 MW wytwarzanej przez 16 silników średnioobrotowych Wartsila 18V46 (18 cylindrów o średnicy 460 mm), zasilanych paliwem pozostałościowym (HFO) [4]
W artykule opisano wybrane przykłady zastosowania spalinowego silnika tłokowego jako jednostki napędzającej prądnice w zespołach prądotwórczych zwanych agregatami prądotwórczymi. Ponieważ w publikacjach naukowych używane są różnorodne terminy techniczne, charakterystyczne dla poszczególnych autorów subiektywnie definiujących zjawiska i używających często specyficznego słownictwa, w publikacji użyto słownictwa żargonowego, zrozumiałego dla większości eksploatatorów.
Zobacz także
Impakt SA Nowa rodzina zasilaczy PowerWalker UPS VFI EVS 5 kVA z magazynami energii
Seria PowerWalker VFI EVS to nowa generacja zasilaczy UPS, oferująca długi czas podtrzymania dzięki zastosowaniu baterii LiFePO4 o 40% mniejszej masie i wymiarach w odniesieniu do klasycznych baterii kwasowo-ołowiowych....
Seria PowerWalker VFI EVS to nowa generacja zasilaczy UPS, oferująca długi czas podtrzymania dzięki zastosowaniu baterii LiFePO4 o 40% mniejszej masie i wymiarach w odniesieniu do klasycznych baterii kwasowo-ołowiowych. Zastosowana topologia podwójnej konwersji (VFI-SS-311) gwarantuje najwyższy poziom bezpieczeństwa, a wyspecjalizowane układy utrzymują współczynnik mocy PF na poziomie > 0.99. Oczywiście zależy on od podłączonych urządzeń odbiorczych. Wszelkie informacje o stanie UPS widoczne są na...
mgr inż. Dariusz Zgorzalski, EVER Sp. z o.o. Wybrane aspekty wymagań zasilaczy stosowanych do urządzeń przeciwpożarowych – na przykładzie zasilacza do napędów bram napowietrzających UZS-230V-1kW-1F firmy EVER
W poprzednich częściach dowiodłem, że zasilacze do bram napowietrzających stanowią istotny element systemu wentylacji pożarowej, od strony formalnej muszą posiadać świadectwo dopuszczenia CNBOP-PIB, a...
W poprzednich częściach dowiodłem, że zasilacze do bram napowietrzających stanowią istotny element systemu wentylacji pożarowej, od strony formalnej muszą posiadać świadectwo dopuszczenia CNBOP-PIB, a stosowanie niecertyfikowanych UPSów niesie za sobą ryzyko istotnych konsekwencji. Podkreśliłem, że świadectwo dopuszczenia CNBOP-PIB jest warunkiem koniecznym, ale nie wystarczającym. Kompatybilność funkcjonalna, elektryczna i mechaniczna całego systemu jest podstawą do tego, aby urządzenia działały...
mgr inż. Dariusz Zgorzalski, EVER Sp. z o.o. Wybrane aspekty wymagań zasilaczy stosowanych do urządzeń przeciwpożarowych – na przykładzie zasilacza do napędów bram napowietrzających UZS-230V-1kW-1F firmy EVER
W poprzedniej części przedstawiłem uzasadnienie, że w sytuacji systemów oddymiania, brak zagwarantowania dopływu powietrza powoduje, że system oddymiania jest nieskuteczny, a w sytuacji oddymiania mechanicznego,...
W poprzedniej części przedstawiłem uzasadnienie, że w sytuacji systemów oddymiania, brak zagwarantowania dopływu powietrza powoduje, że system oddymiania jest nieskuteczny, a w sytuacji oddymiania mechanicznego, może doprowadzić do stworzenia poważnego zagrożenia, a nawet do katastrofy budowlanej. Zastosowanie do zasilania napędu bramy UPS-ów bez znaku CNBOP-PIB i Świadectwa Dopuszczenia wydanego przez Centrum Naukowo-Badawcze Ochrony Przeciwpożarowej (CNBOP-PIB) jest poważnym błędem. Stosowanie...
Przyjęto definicję agregatu jako zespołu różnych maszyn połączonych ze sobą na stałe w celu wykonywania określonego zadania eksploatacyjnego, stanowiącego przez to jedno nowe urządzenie robocze, najczęściej zamocowane na wspólnej ramie lub we wspólnej obudowie i ze wspólnym panelem kontrolno-sterującym. Zatem agregat prądotwórczy (zespół prądotwórczy) to autonomiczny zespół do wytwarzania energii elektrycznej. Składa się on z prądnicy oraz spalinowego silnika tłokowego jako jednostki napędzającej.
Podział zespołów prądotwórczych
Przy obecnym gwałtownym rozwoju myśli technicznej i technologii istnieją duże możliwości doboru urządzeń wchodzących w skład zespołu prądotwórczego, zarówno prądnicy, jak i silnika spalinowego. Biorąc pod uwagę wybrane kryteria, zespoły prądotwórcze można podzielić ze względu na:
- charakter pracy podczas zasilania sieci:
- zespoły prądotwórcze w zastosowaniupodstawowym,
- zespoły prądotwórcze w zastosowaniu pomocniczym,
- zespoły prądotwórcze w zastosowaniu awaryjnym,
- miejsce zastosowania:
- zespoły prądotwórcze w zastosowaniu lądowym,
- zespoły prądotwórcze w zastosowaniu morskim,
- sposób instalowania w strukturze obiektu zasilanego energią elektryczną:
- stałe mocowanie zespołów prądotwórczych (stała instalacja),
- ruchome zespoły prądotwórcze (ruchoma instalacja, np. w kontenerach),
- sposób, w jaki są uruchomiane:
- zespoły uruchamiane mechanicznie,
- zespoły uruchamiane sprężonym powietrzem,
- zespoły uruchamiane energią elektryczną,
- sposób, w jaki są sterowane:
- zespoły z ręcznym sterowaniem,
- zespoły z automatycznym sterowaniem,
- współpraca z innymi jednostkami prądotwórczymi:
- pracujące jako pojedyncze jednostki (moduły),
- pracujące we współpracy z innymi modułami.
Charakter pracy podczas zasilania sieci
Zespoły prądotwórcze w zastosowaniu podstawowym służą do stałego wytwarzania energii elektrycznej dla różnych potrzeb (siła napędowa maszyn i urządzeń, oświetlenie, ogrzewanie itp.) na tym obszarze, gdzie nie ma innych źródeł. W zależności od zmian zapotrzebowania mocy, stosuje się różne koncepcje zastosowania zespołów prądotwórczych.
Przy zastosowaniu zespołów do wytwarzania energii elektrycznej zasilającej sieć energetyczną o dużych zmianach w poborze energii wykorzystuje się silniki średnioobrotowe (500 - 700 obr./min), bezwodnikowe, rzędowe lub w układzie V, o wielu cylindrach (do 32). Stosuje się do kilkunastu współpracujących zespołów prądotwórczych, często połączonych w sekcje.
Przy zastosowaniach aplikacyjnych, np. gdy energia elektryczna jest pobierana przez zakłady przemysłowe pracujące w trybie ciągłym (np. stacje pomp, wytwórnie biopaliw, oczyszczalnie ścieków itp.), stosuje się silniki wolnoobrotowe (100 - 120 obr./min), wodzikowe, dużych i wielkich mocy (do 60 MW), o dużych średnicach cylindrów (do 900 mm), rzędowe (do 12 cylindrów), pracujące jako pojedyncze zespoły.

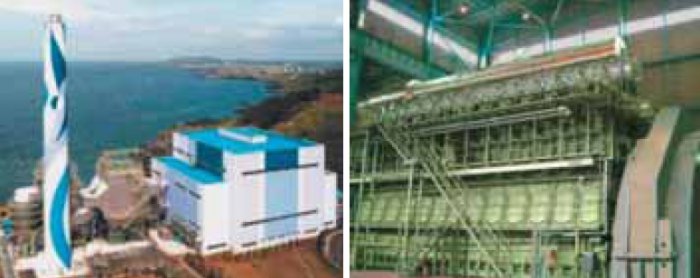

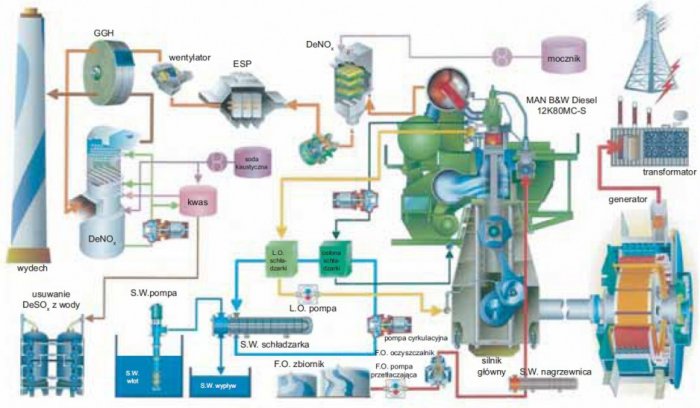

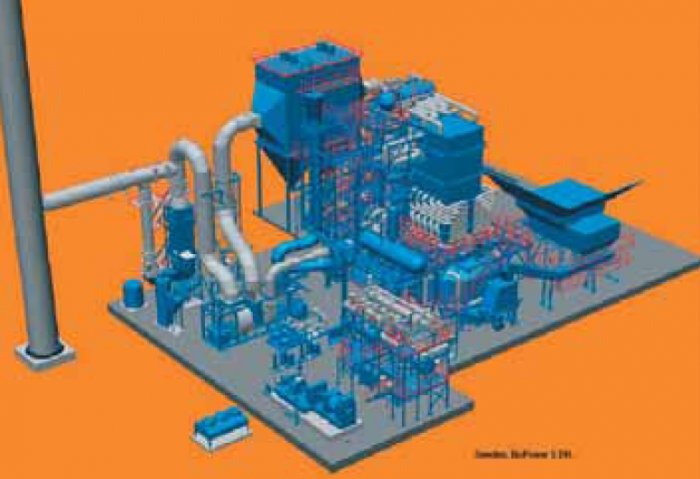

W celu zwiększenia sprawności tego typu silników, odzyskuje się ciepło z wielu ton wody chłodzącej, i setek tysięcy m3 spalin. Dlatego też struktura tego typu elektrowni jest bardzo skomplikowana (rys. 1.). Na małych wyspach, gdzie nie ma miejsca na tego typu obiekty (złożona infrastruktura obniżająca walory turystyczne), stosuje się elektrownie pływające, nieposiadające swojego napędu. Korzystnym aspektem takiego rozwiązania jest łatwy dostęp do wody jako medium chłodzącego silniki zespołów prądotwórczych dużych mocy.
Zespoły prądotwórcze w zastosowaniu pomocniczym są stosowane, gdy wytwarzana przez nie energia elektryczna służy do zasilania urządzeń pomocniczych niezbędnych do zapewnienia ruchu maszyn i urządzeń głównych. Energia elektryczna w normalnej sieci rozdzielczej nie wystarcza na potrzeby odbiorców i z tego powodu mogą powstać szkody materialne albo finansowe. Przykład stacjonarnego zastosowania zespołu pomocniczego przedstawiono na rysunku 2. Pokazana na nim siłownia może być siłownią pomocniczą załączaną do sieci energetycznej (np. sezonowo lub w godzinach szczytu).
Zespoły prądotwórcze w zastosowaniu awaryjnym są wykorzystywane, gdy normalna sieć rozdzielcza zostanie przerwana lub nastąpi zanik energii elektrycznej spowodowany wstrzymaniem jej dostawy przez producenta. Najczęściej są to pojedyncze zespoły prądotwórcze (pojedyncze moduły), uruchamiane ręcznie lub automatycznie przy zaniku napięcia w sieci. Moc tych zespołów zależy od ich przeznaczenia i stanowi kilkanaście procent normalnego zapotrzebowania. Jako zespół awaryjny może być zastosowany zarówno każdy z wymienionych wcześniej zespołów, jak i małe jednostki (kilka do kilkudziesięciu kW) napędzane silnikami szybkoobrotowymi (najczęściej 1500, 3000 obr./min) o zapłonie iskrowym lub samoczynnym. O tym, który zespół należy zastosować, decyduje charakter zasilanego obiektu. Inne rozwiązania stosuje się w obiektach (o tzw. szeroko pojętym znaczeniu strategicznym), takich jak zakłady produkcyjne o produkcji ciągłej (huty, zakłady chemiczne), jednostki i bazy wojskowe, na lotniskach, w szpitalach, dużych chłodniach, centralach łączności, a inne w małych gospodarstwach wiejskich czy sklepach z urządzeniami chłodniczymi, w serwerowniach, obiektach chronionych (podtrzymanie systemów alarmowych) itp. Zakres wytwarzanej mocy zawiera się w przedziale od kilku kW do kilkudziesięciu MW.
Miejsce zastosowania
W zależności od miejsca zastosowania, zespoły prądotwórcze dzieli się na:

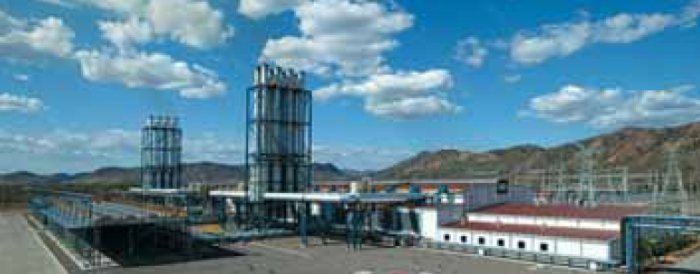

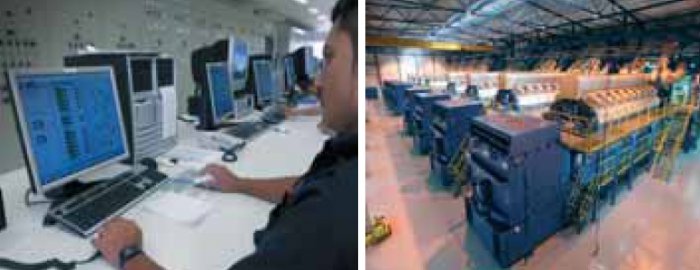

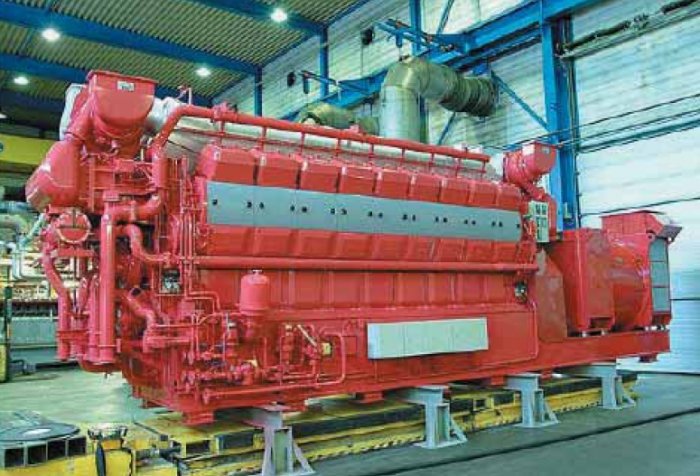

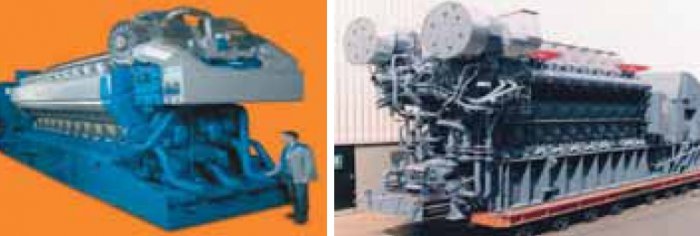

- zespoły prądotwórcze w zastosowaniu lądowym (rys. 3. i rys. 4.),
- zespoły prądotwórcze w zastosowaniu morskim.

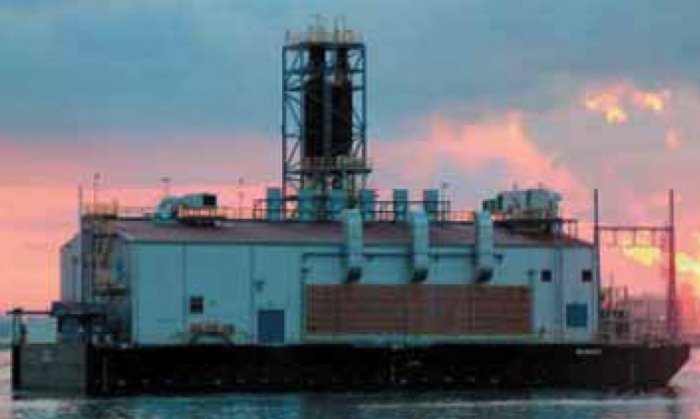

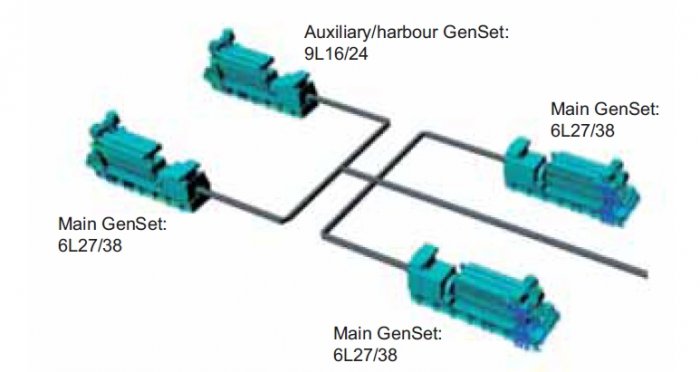

Każdy statek posiada zespoły prądotwórcze. Są one stosowane jako zespoły napędu głównego (napędzające silniki elektryczne lub pompy wodne «Water Jet» napędu głównego statku), zespoły pomocnicze (zasilanie sieci statkowej zasilającej zespoły pomocnicze – pompy, sprężarki, wentylatory, chłodnie itp.), zespoły awaryjne (zapewniające oświetlenie pozycyjne, wykorzystywane w działalności urządzeń nawigacyjnych, łączności, do oświetlenia statku, przy remontach pomocniczych zespołów prądotwórczych lub uszkodzonej sieci, czy do uruchomienia silników napędowych statkowej elektrowni, itp.).

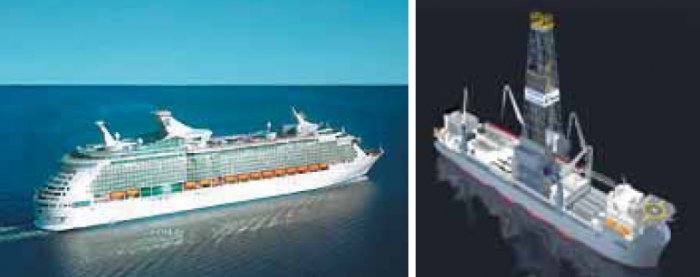

Spektakularnym przykładem jest zastosowanie zespołów prądotwórczych na statkach pasażerskich (oświetlenie, urządzenia zapewniające komfort – kuchnie, klimatyzacja, baseny, sauny, itp.), lub statkach produkcyjnych, (np. wiertniczych – pompy, sprężarki, windy, urządzenia wiertnicze), na których moc wytwarzana przez zespoły pomocnicze jest kilkakrotnie większa niż moc napędu głównego.
Sposób instalowania w strukturze obiektu zasilanego energią elektryczną
Zespoły prądotwórcze w zależności od sposobu ich instalowania są wytwarzane w dwóch różnych wykonaniach:

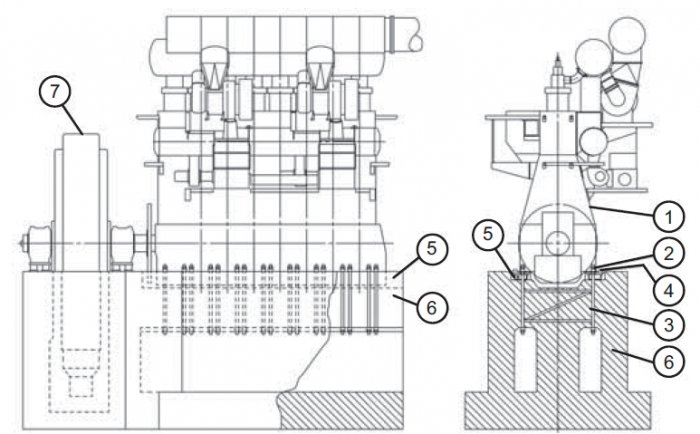

- stałe mocowanie zespołów prądotwórczych (stała instalacja) – dotyczy to zespołów lądowych i morskich przedstawionych wcześniej, tj. zespołów prądotwórczych projektowanych, wykonywanych specjalnie na potrzeby zasilanych obiektów i instalowanych na stałe na obiektach,

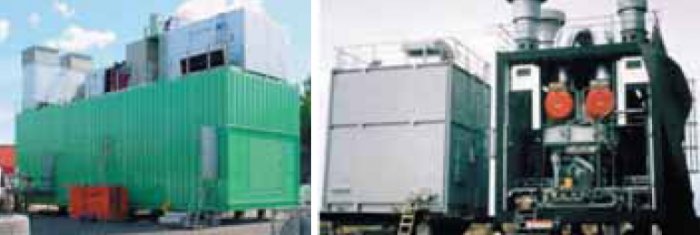

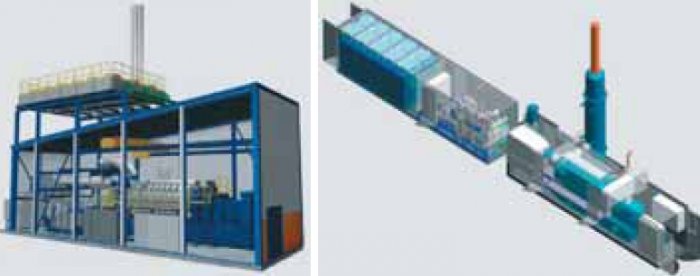

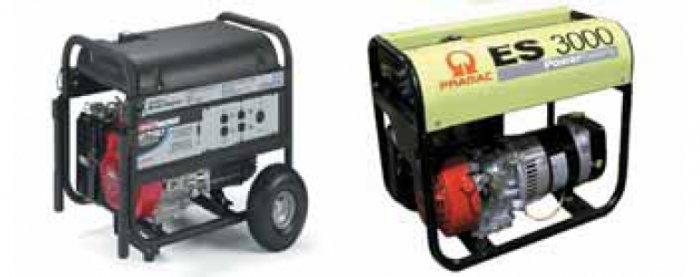

- ruchome zespoły prądotwórcze (ruchoma instalacja, np. w kontenerach) – są to jednostki projektowane i wykonane z myślą o możliwości przenoszenia ich i instalowania w różnych warunkach zewnętrznych. Wiąże się to zarówno z ich wymiarami, umożliwiającymi np. umieszczenie w kontenerze, jak i sztywną, zwartą konstrukcją, wyprowadzeniem złączy energetycznych, tj. mediów roboczych i złączy przekazywania energii elektrycznej.
