Uproszczony projekt instalacji piorunochronnej wielorodzinnego budynku mieszkalnego

mgr inż. Julian Wiatr | elektro.info 4/2012 | 2012-04-12

Na podstawie wymagań wieloarkuszowej normy PN-EN 62305 zostanie
przyjęty IV stopień ochrony. Na dachu budynku należy wykonać siatkę
zwodów poziomych o wymiarze oka nie większym niż 20×20 m wykonaną drutem
Fe-Zn Φ 8. Zwody należy mocować na uchwytach dystansowych w odstępie 10
cm od powierzchni dachu. Uchwyty mocujące zwody poziome należy
instalować w odstępach 100 cm.

Zobacz także

SKLEP RTV EURO AGD Domek letniskowy - wszystko, co powinno się w nim znaleźć, aby dobrze wypoczywać

Domek letniskowy - wszystko, co powinno się w nim znaleźć, aby dobrze wypoczywać

Lubisz spędzać wakacje w otoczeniu natury, najchętniej bez towarzystwa innych ludzi? Najlepiej zdecydować się więc na domek letniskowy położony w jakimś ustronnym miejscu. Jednak jak wyposażyć taki domek, by móc korzystać również ze wszystkich zdobyczy techniki? Co powinno się w nim znaleźć, aby cieszyć się zarówno ciszą, jak i rozrywką?

archon.pl Dom tani w budowie - jaki powinien być idealny projekt?

Dom tani w budowie - jaki powinien być idealny projekt?

Przed inwestorem, który podjął już decyzję o budowie domu i rozpoczyna przygotowania, otwiera się wiele możliwości w zakresie wyboru idealnego projektu domu. Najważniejsze, aby ten dopasowany był do potrzeb domowników, do uwarunkowań działki oraz przepisów lokalnego prawa, a także mieścił się w przeznaczonym na inwestycję budżecie. Pracownia ARCHON+ proponuje różnorodne gotowe projekty domów parterowych, projekty domów z poddaszem użytkowym, piętrowe, wśród których dostępne są interesujące projekty...

mgr inż. Julian Wiatr Uproszczony projekt zasilania pompy hydroforu w budynku letniskowym

Uproszczony projekt zasilania pompy hydroforu w budynku letniskowym

Energia elektryczna jest doprowadzona do rozdzielnicy głównej budynku (RGB), w której pozostawiono rezerwę umożliwiającą wyprowadzenie pojedynczego obwodu. W pomieszczeniu hydroforni zainstalowano zestaw hydroforowy wyposażony w silnik elektryczny indukcyjny trójfazowy. Z RGB należy wyprowadzić obwód zasilania rozdzielnicy hydroforni (RH), wykonany przewodem YDYżo 5x6. Z RH należy wyprowadzić przewody służące do zasilania silnika hydroforu oraz sterowania nim.

Podstawa opracowania

Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 roku, w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (DzU nr 75/2002, poz. 690, z późniejszymi zmianami).
Wieloarkuszowa norma PN-EN 62305-1; -2; -3; -4: 2008; 2009 Ochrona odgromowa.
Projekt branży konstrukcyjnej oraz plan zagospodarowania terenu.

Stan projektowany ujęty w branży konstrukcyjnej

Projektowany budynek jest odosobnionym wielorodzinnym budynkiem bez części usługowej, który należy zaliczyć do obiektów zwykłych. Obiekty tego typu wymagają podstawowej ochrony odgromowej. Uderzenie pioruna w budynek może spowodować pożar, zagrożenie życia ludzkiego, przebicie instalacji elektrycznej oraz awarię zainstalowanych urządzeń elektrycznych i elektronicznych. Projektowany budynek nie jest budynkiem zabytkowym, zatem nie występuje ryzyko utraty usług publicznych oraz ryzyko utraty dziedzictwa kulturowego. Jedynym zagrożeniem związanym z wystąpieniem bezpośredniego wyładowania piorunowego lub wyładowania w pobliżu budynku jest utrata życia ludzkiego.

Dach budynku wykonany jest z płyt żelbetowych pokrytych warstwą papy. Na dachu budynku nie wstępują anteny. Sygnał TV oraz radiowy doprowadzony jest kablem. Wszystkie kominy wystają ponad dach na wysokość h=1 m.

Rezystywność gruntu w miejscu projektowanego posadowienia budynku ustalona w wyniku pomiaru metodą Wennera wynosi ρ=200 Ω · m.

Opis techniczny

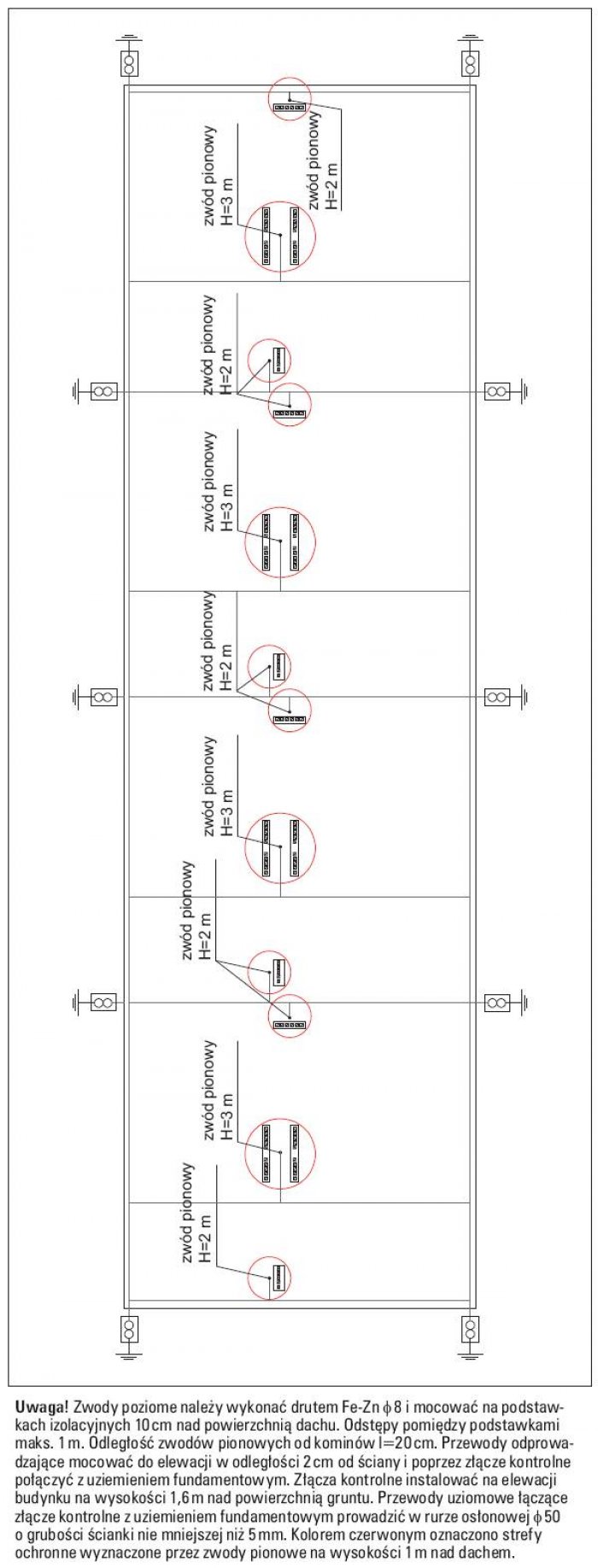

Na podstawie wymagań wieloarkuszowej normy PN-EN 62305 zostanie przyjęty IV stopień ochrony. Na dachu budynku należy wykonać siatkę zwodów poziomych o wymiarze oka nie większym niż 20×20 m wykonaną drutem Fe-Zn Φ 8. Zwody należy mocować na uchwytach dystansowych w odstępie 10 cm od powierzchni dachu. Uchwyty mocujące zwody poziome należy instalować w odstępach 100 cm.

Wystające ponad dach elementy budynku należy chronić zwodami pionowymi, połączonymi galwanicznie ze zwodami poziomymi. Wysokość zwodów pionowych została określona na rysunku przedstawiającym plan siatki zwodów. Przewody odprowadzające wykonane z drutu Fe-Zn Φ 8 należy mocować do ścian budynku w odległości 2 cm.

Budynek jest położony w terenie znajdującym się powyżej szerokości geograficznej 51°30' (jako granicę uznaje się linię łączącą Głogów z Puławami), co pozwala na przyjęcie średniorocznej gęstości wyładowań piorunowych N_g= 1,8 [1/km²/rok]. Plan siatki zwodów przedstawia rysunek 1.

Przewody uziemiające łączące uziom fundamentowy z przewodami odprowadzającymi należy wykonać z płaskownika Fe-Zn 30×4 mm. Przewody uziemiające będą przebiegać od uziomu fundamentowego ku górze wzdłuż ścian budynku. Przewody uziemiające zostaną połączone z przewodami odprowadzającymi przez zaciski probiercze umieszczone na wysokości 1,6 m nad poziomem ziemi.

W projektowanym budynku zostanie wykonany uziom fundamentowy, który zostanie wykonany z płaskownika Fe-Zn 30×4. Płaskownik należy zalać warstwą betonu nie mniejszą niż 50 mm. Przed zalaniem płaskownika betonem należy sprawdzić ciągłość wszystkich połączeń. Połączenia powinny być wykonane jako spawane bądź śrubowe.

Projekt uziomu fundamentowego stanowi część opracowania branży konstrukcyjnej i został pominięty w niniejszym artykule. Uziom fundamentowy należy połączyć z główną szyną uziemiającą budynku.

Obliczenia

1. Analiza ryzyka zgodnie z normą PN-EN 62305-2:2008 Ochrona odgromowa.Część 2: Zarządzanie ryzykiem.

Całkowite ryzyko, na jakie narażony jest budynek, związane jest z utratą życia ludzkiego osób w nim przebywających. Zatem należy je oszacować jako sumę ryzyka związanego z porażeniem istot żywych oraz ryzyka związanego z fizycznym uszkodzeniem budynku:

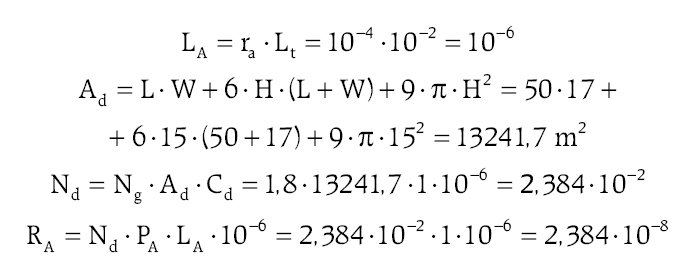

gdzie:

R₁ – ryzyko utraty życia ludzkiego, w [-],

R_A – komponenty ryzyka związane z porażeniem istot żywych napięciami dotykowymi i krokowymi w strefie do 3 m na zewnątrz obiektu, w [-],

R_B – komponent ryzyka związany z fizycznym uszkodzeniem obiektu wskutek groźnego iskrzenia i zainicjowania pożaru lub wybuchu, w [-],

gdzie:

r_a – współczynnik redukcji utraty życia ludzkiego, zależny od rodzaju gruntu lub podłogi, dla chodnika (r_a=10^–4), w [-],

L_t – strata wskutek porażenia przy napięciach dotykowych i krokowych, dla osób na zewnątrz budynku (L_t=10^–4), w [-],

P_A – prawdopodobieństwo, że wyładowanie w obiekt spowoduje porażenie istot żywych, w przypadku braku ochrony (P_A=1), w [-],

A_d – równoważna powierzchnia zbierania wyładowań,

L – długość obiektu, w [m],

W – szerokość obiektu, w [m],

H – wysokość obiektu, w [m],

N_d – średnia roczna liczba groźnych zdarzeń wskutek wyładowań w obiekt,

N_g – gęstość piorunowych wyładowań doziemnych, dla terenów o szerokości geograficznej powyżej (N_g= 1,8), w [1 km²/rok],

C_d – współczynnik położenia obiektu, dla budynku odosobnionego (C_d= 1), w [-].

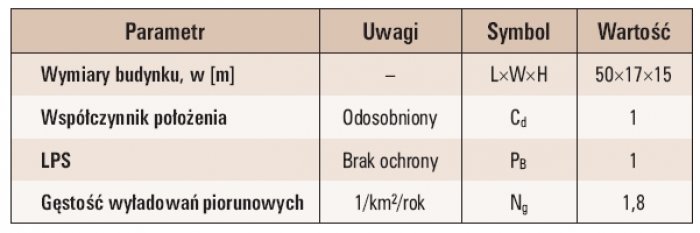

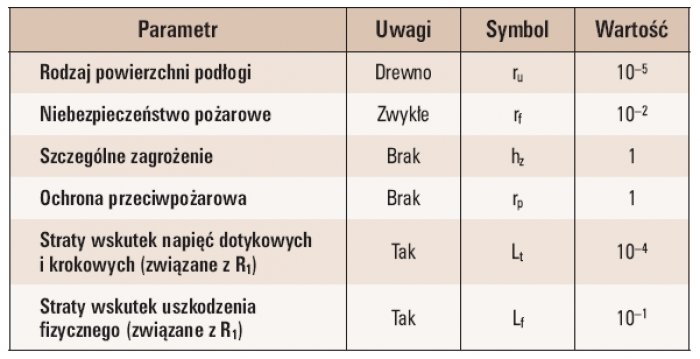

Parametry charakteryzujące budynek oraz jego wyposażenie wewnętrzne zostały przedstawione w tabeli 1. i tabeli 2.

gdzie:

P_B – prawdopodobieństwo, że wyładowanie w obiekt spowoduje uszkodzenie fizyczne obiektu, przy braku ochrony (P_B=1), w [-],

h_z – współczynnik zwiększający straty związane z uszkodzeniem fizycznym, gdy występuje specjalne zagrożenie, przy braku szczególnego zagrożenia przyjęto h_z=1, w [-],

r_p – współczynnik redukcji w zależności od środków służących ograniczeniu skutków pożaru przy braku środków ochrony (r_p=1), w [-],

r_f – wartość współczynnika redukcji w zależności od niebezpieczeństwa pożarowego obiektu przy zwykłym zagrożeniu pożarowym (r_f=1), w [-],

L_f – strata wskutek uszkodzenia fizycznego, przyjęto (L_f=1), w [-].

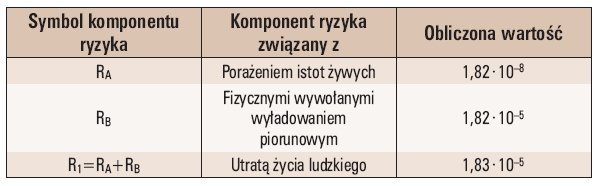

Zestawienie komponentów ryzyka zostało przedstawione w tabeli 3. Oszacowane ryzyko jest większe od tolerowanej wartości ryzyka R₁=2,386 ·10^–5>10^–5, a więc ochrona odgromowa jest konieczna. Przy zastosowaniu czwartego stopnia ochrony odgromowej prawdopodobieństwo, że wyładowanie w obiekt spowoduje uszkodzenia fizyczne w obiekcie, maleje do wartości P_B= 0,2, przy którym ryzyko R_A oraz ryzyko R_B odpowiednio wyniesie:

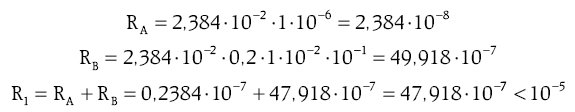

Przy zastosowaniu IV stopnia ochrony odgromowej wartość ryzyka spada poniżej wartości dopuszczalnej:

Przy zastosowaniu czwartego poziomu ochrony LPS ochrona będzie zapewniona.

2. Wymagane odstępy izolacyjne:

gdzie:

k_i – współczynnik zależny od zastosowanego stopnia ochrony odgromowej (w rozpatrywanym przypadku k_i=0,04), w [-],

k_c – współczynnik podziału prądu pioruna między przewody odprowadzające (przyjęto k_c=0,1), w [-],

k_m – współczynnik zależny od materiału izolacji elektrycznej (dla powietrza k_m=1), w [-],

l – odległość od punktu, w którym rozpatrywany jest odstęp izolacyjny do punktu najbliższego połączenia wyrównawczego, w [m],

Zwody pionowe należy instalować nie bliżej niż 12 cm od chronionego elementu budynku wystającego ponad dach.

3. Spodziewana rezystancja uziemienia fundamentowego:

gdzie:

A – powierzchnia zajęta przez obrys fundamentu, w [m²],

L_F – całkowita długość ławy fundamentowej, w [m],

ρ – rezystywność gruntu, w [Ω · m],

L – długość budynku, w [m],

W – szerokość budynku, w [m],

R – spodziewana rezystancja uziomu fundamentowego, w [Ω].

Uziom fundamentowy spełni warunek wymaganej rezystancji uziemienia.
