Uproszczony projekt zasilania w energię elektryczną obiektu użyteczności publicznej

Część 2: Sieci kablowe nn

Obiekt użyteczności publicznej – budynek biurowy, fot. Pixabay

Obiekt użyteczności publicznej – budynek biurowy, fot. Pixabay

Kontynuujemy opis projektu zasilania w energię elektryczną obiektu użyteczności publicznej składającego się z trzech budynków: budynku biurowego, budynku garażowego oraz budynku gospodarczego, rozpoczęty w numerze 9/2023 „elektro.info”.

Zobacz także

SKLEP RTV EURO AGD Domek letniskowy - wszystko, co powinno się w nim znaleźć, aby dobrze wypoczywać

Domek letniskowy - wszystko, co powinno się w nim znaleźć, aby dobrze wypoczywać Domek letniskowy - wszystko, co powinno się w nim znaleźć, aby dobrze wypoczywać

Lubisz spędzać wakacje w otoczeniu natury, najchętniej bez towarzystwa innych ludzi? Najlepiej zdecydować się więc na domek letniskowy położony w jakimś ustronnym miejscu. Jednak jak wyposażyć taki domek,...

Lubisz spędzać wakacje w otoczeniu natury, najchętniej bez towarzystwa innych ludzi? Najlepiej zdecydować się więc na domek letniskowy położony w jakimś ustronnym miejscu. Jednak jak wyposażyć taki domek, by móc korzystać również ze wszystkich zdobyczy techniki? Co powinno się w nim znaleźć, aby cieszyć się zarówno ciszą, jak i rozrywką?

archon.pl Dom tani w budowie - jaki powinien być idealny projekt?

Dom tani w budowie - jaki powinien być idealny projekt? Dom tani w budowie - jaki powinien być idealny projekt?

Przed Inwestorem, który podjął już decyzję o budowie domu i rozpoczyna przygotowania, otwiera się wiele możliwości w zakresie wyboru idealnego projektu domu. Najważniejsze, aby ten dopasowany był do potrzeb...

Przed Inwestorem, który podjął już decyzję o budowie domu i rozpoczyna przygotowania, otwiera się wiele możliwości w zakresie wyboru idealnego projektu domu. Najważniejsze, aby ten dopasowany był do potrzeb domowników, do uwarunkowań działki oraz przepisów lokalnego prawa, a także mieścił się w przeznaczonym na inwestycję budżecie. Pracownia ARCHON+ proponuje różnorodne gotowe projekty domów parterowych, projekty domów z poddaszem użytkowym, piętrowe, wśród których dostępne są interesujące projekty...

mgr inż. Julian Wiatr Uproszczony projekt układu zasilania awaryjnego kompleksu wypoczynkowego z wykorzystaniem zespołu prądotwórczego

Uproszczony projekt układu zasilania awaryjnego kompleksu wypoczynkowego z wykorzystaniem zespołu prądotwórczego Uproszczony projekt układu zasilania awaryjnego kompleksu wypoczynkowego z wykorzystaniem zespołu prądotwórczego

W artykule został przedstawiony uproszczony projekt zasilania kompleksu wypoczynkowego z wykorzystaniem zespołu prądotwórczego o mocy mniejszej od mocy zapotrzebowanej przez zasilany kompleks. Stan taki...

W artykule został przedstawiony uproszczony projekt zasilania kompleksu wypoczynkowego z wykorzystaniem zespołu prądotwórczego o mocy mniejszej od mocy zapotrzebowanej przez zasilany kompleks. Stan taki powoduje konieczność wydzielenia odbiorników, które zostaną objęte zasilaniem awaryjnym. Przed podaniem napięcia z generatora zespołu prądotwórczego automatyka musi zapewnić tzw. zrzut obciążenia przez odłączenie odbiorników nieobjętych zasilaniem awaryjnym.

Podstawa opracowania

  1. Zlecenie inwestora.
  2. Wizja lokalna w terenie.
  3. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 roku w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (tekst jednolity: Dz.U. z 2022 roku poz. 1225 z późniejszymi zmianami).
  4. Warunki techniczne przyłączenia wydane przez zakład energe­tyczny.
  5. Norma N SEP-E 001 Sieci elektroenergetyczne niskiego napięcia. Ochrona przeciwporażeniowa.
  6. Norma N SEP-E 004 Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa.
  7. Norma PN-HD 60364-4-41:2017-09 Instalacje elektryczne niskiego napięcia. Część 4-41: Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed porażeniem elektrycznym.
  8. Katalogi producentów kabli oraz producentów osprzętu kablo­wego.

Opis stanu istniejącego

W budynku garażowym została zainstalowana stacja transformatorowa ICZ-E, wyposażona w transformator o mocy 400 kVA, z której zasilane będą poszczególne budynki kompleksu. Inwestor ponadto podjął decyzję o instalacji zespołu prądotwórczego o mocy 250 kVA, stanowiącego źródło zasilania awaryjnego dla:

  • budynku biurowego: Pz = 190 kW; cosφ = 0,8 (po zaniku napięcia w sieci elektroenergetycznej, przed przejęciem zasilania przez zespół prądotwórczy następuje zrzut obciążenia przez odcięcie dopływu energii elektrycznej do rozdzielnicy klimatyzacji, moc obciążenia w takim przypadku wynosi 80 kW),
  • budynku garaży wraz ze stacją diagnostyczną: Pz = 60 kW, cosφ = 0,8 (po zaniku napięcia w sieci elektroenergetycznej, przed przejęciem zasilania przez zespół prądotwórczy następuje zrzut obciążenia przez odcięcie dopływu energii elektrycznej do rozdzielnicy klimatyzacji, moc obciążenia w takim przypadku wynosi 25 kW),
  • budynku gospodarczego: Pz = 15 kW, cosφ = 0,8.

W związku z tym, że budowa kontenerowej lub słupowej stacji transformatorowej nie wchodzi w rachubę, w budynku garaży zostało wydzielone miejsce do instalacji przemysłowej stacji transformatorowej ICZ-E 15/0,4 kV, wyposażonej w transformator o mocy 400 kVA i o układzie połączeń Dy5.

Opis techniczny

Zasilanie poszczególnych budynków należy wykonać kablami wyprowadzonymi z rozdzielnicy nn stacji transformatorowej ICE-Z 400 kVA, zainstalowanej w budynku garaży (projekt w „elektro.info” 9/2023) o przekroju oraz typie określonym na rysunku 2. W miejscu wskazanym na rysunku 1. należy zainstalować kontenerowy zespół prądotwórczy nn o mocy S = 250 kVA. Kontener zespołu należy instalować na fundamencie wykonanym zgodnie z opracowaniem budowlano-konstrukcyjnym (pominięte w artykule).

rys1 1

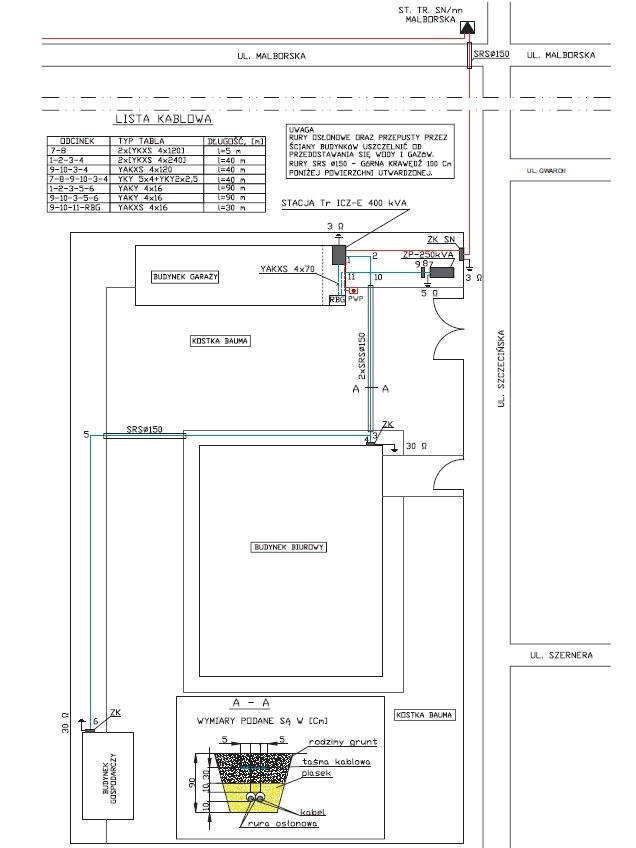

Rys. 1. Plan projektowanej instalacji elektrycznej, rys. J. Wiatr

Z zespołu prądotwórczego należy wyprowadzić kabel 2 x [YKY 4x120] + LgYżo 120, który należy wprowadzić do szafy zasilania awaryjnego (SZA), zlokalizowanej obok zespołu prądotwórczego. Z szafy zasilania awaryjnego należy wyprowadzić kable zasilania awaryjnego o przekrojach oraz typie określonym na rysunku 2.

rys2

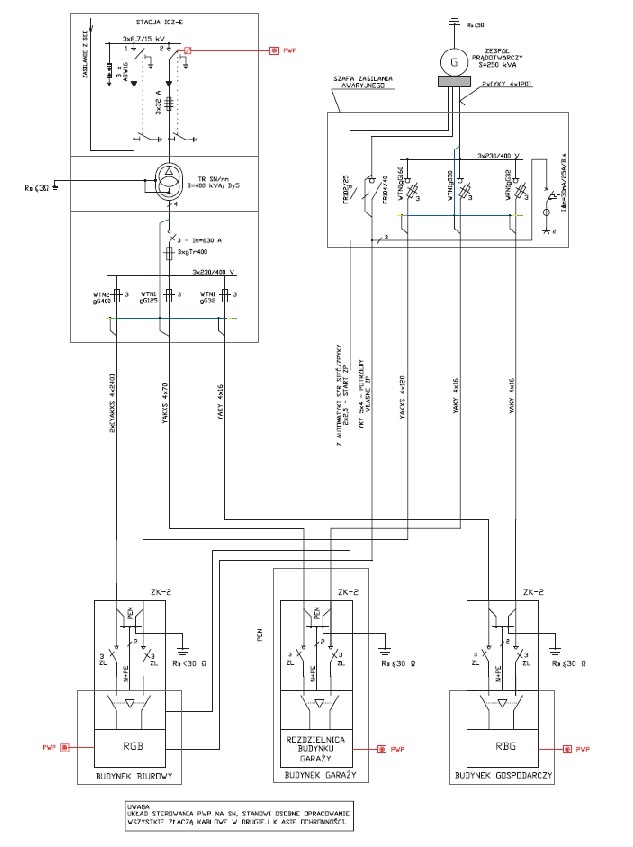

Rys. 2. Schemat układu zasilania budynków użyteczności publicznej w energię elektryczną, rys. J. Wiatr

Kable zasilania podstawowego oraz awaryjnego, prowadzone poza budynkiem garaży, należy układać w wykopach o głębokości 0,9 m, na podsypce piasku o grubości 10 cm. Po ułożeniu wszystkich projektowanych kabli należy je zasypać warstwą piasku o grubości 10 cm, warstwą rodzimego gruntu o grubości 40 cm, rozłożyć wzdłuż całej trasy taśmę kablową koloru niebieskiego i zasypać wykopy. Na projektowanych kablach przed zasypaniem należy w odstępach co 10 m założyć opaski kablowe zawierające następujące informacje: typ kabla – rok ułożenia – długość – symbol użytkownika – symbol wykonawcy.

Kable należy prowadzić wzdłuż tras określonych na rysunku 1. i wprowadzić do złącz kablowych odpowiednio budynku biurowego oraz budynku gospodarczego. Ze złącza kablowego kabel zasilania podstawowego oraz zasilania awaryjnego należy wprowadzić do rozdzielnicy budynku odpowiednio biurowego oraz gospodarczego. W budynku garażowym kabel zasilania podstawowego oraz awaryjnego należy prowadzić w korytkach kablowych i doprowadzić do Rozdzielnicy Budynku Garażowego (RBG). W rozdzielnicach poszczególnych budynków należy zainstalować automatykę SZR sieć/zespół prądotwórczy.

Zasilanie oraz sterowanie oświetleniem terenu należy zainstalować w budynku biurowym, w pomieszczeniu ochrony.

Obliczenia

Dobór mocy zespołu prądotwórczego:

Dobór kabli zasilania podstawowego:

  • budynek biurowy:

Należy przyjąć zabezpieczenie WTN2gG400.

Aby przeczytać pełną wersję artykułu należy wykupić prenumeratę i zalogować się.
