mgr inż. Julian Wiatr | Elektro.info 7-8/2023 | 2023-08-29

Instalując w ogrodzie banię i saunę, należy przestrzegać norm dotyczących bezpieczeństwa elektrycznego w strefach o zwiększonym zagrożeniu porażeniowym, fot. www.saunabeczka.pl

Prezentujemy przykładowe rozwiązanie układu zasilania elementów rekreacyjnych przydomowego ogrodu, zawierających saunę, banię, altankę oraz stację ładowania programowalnej kosiarki do trawy.

W swojej praktyce zawodowej spotkałem się z próbą przekazania do eksploatacji bani wykonanej niezgodnie z normami, która fabrycznie została wyprodukowana niezgodnie z wymaganiami normy PN-HD 60364-7-701:2010, oraz sauny wykonanej z pominięciem wymagań normy PN-HD 60364-7-703:2007. Podczas czynności odbiorczych dostawca powoływał się na dokumenty europejskie oraz pochodzenie wyrobu ze Szwecji (choć został wyprodukowany na Litwie). Pod balią, której przestrzeń jest zaliczona do strefy pierwszej (rys. 1.), gdzie występują silne ograniczenia, została zainstalowana rozdzielnica zasilająca urządzenia technologiczne produktu, mimo wyraźnego zakazu normy PN-HD 60364-7-701:2010. Dostawca nie przedstawił Certyfikatu Stałości Właściwości Użytkowych CSWU na produkt rozumiany w tym przypadku jako bania z wyposażeniem technologicznym, stanowiący zestaw pojedynczych elementów posiadających certyfikat, zgodnie z Ustawą prawo budowlane (Dz.U. z 2020 roku, poz. 1333 z późniejszymi zmianami). Nie przedstawił także dokumentu dopuszczającego do jednostkowego zastosowania, zgodnego z wymaganiami Ustawy o wyrobach budowlanych (Dz.U. z 2021 roku, poz. 1213). Tłumaczył, że takie rozwiązania są sprzedawane w całej Europie, zapominając, że norma PN-HD 60364-7-701:2010 obowiązuje na terenie całej Unii Europejskiej, której członkiem jest zarówno Szwecja, jak i Litwa. Artykuł ma na celu przede wszystkim ostrzec potencjalnych nabywców przed problemami, jakie niesie zakup oraz instalacja produktu wykonanego niezgodnie z normami dotyczącymi bezpieczeństwa elektrycznego w strefach o zwiększonym zagrożeniu porażeniowym.

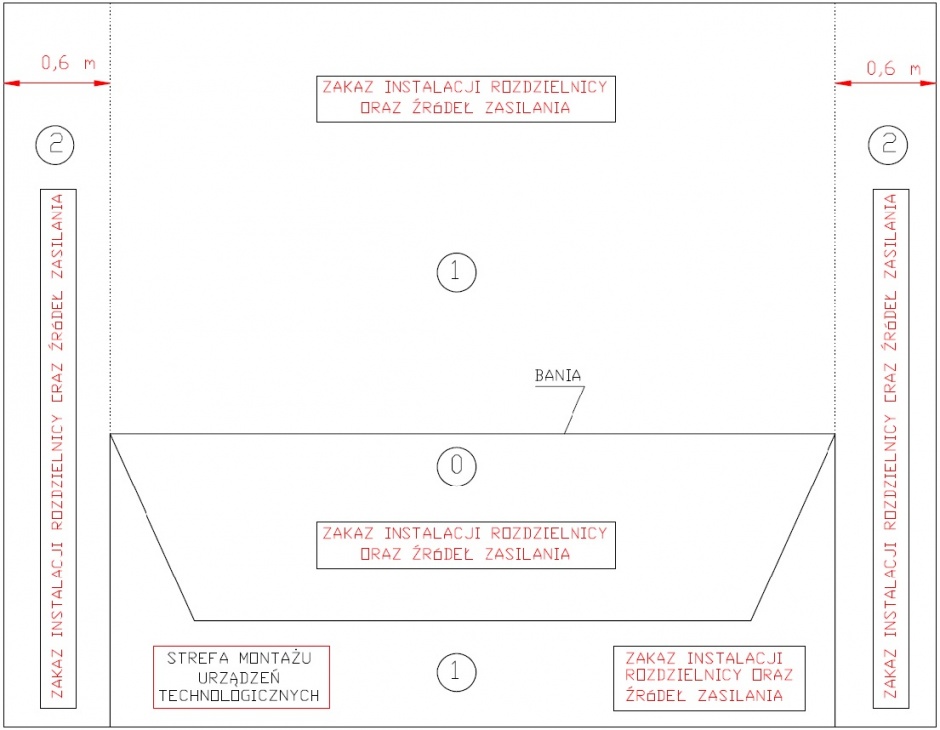

W celu wyjaśnienia na rysunku 1. prezentujemy graficznie zdefiniowane strefy dla bani (jacuzzi) oraz wymagania dotyczące instalowania urządzeń elektrycznych w poszczególnych strefach, zgodnie z normą PN-HD 60364-7-701:2010 Instalacje elektryczne niskiego napięcia. Część 5-52: Wymagania dotyczące specjalnych instalacji lub lokalizacji. Pomieszczenia wyposażone w wannę lub prysznic.

Rys. 1. Strefy ochronne zgodnie z normą PN-HD 60364-7-701 dla pomieszczenia zawierającego wannę kąpielową, rys. J. Wiatr

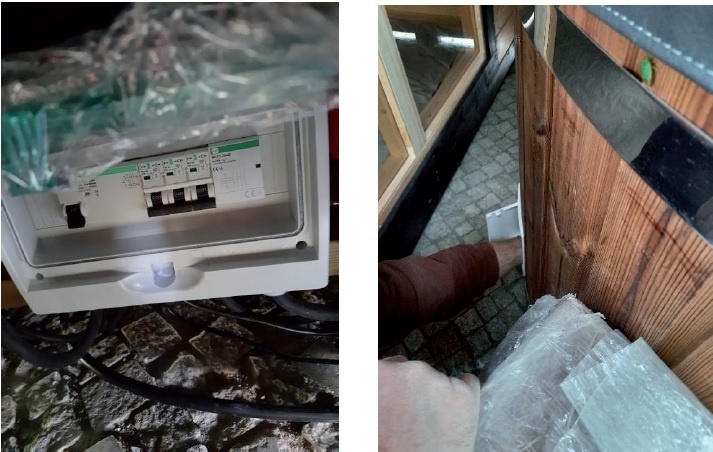

Na załączonym zdjęciu (fot. 1.) rozdzielnica pod dnem bani, definiowana przez dostawcę oraz jego etatowego elektryka jako zgodna z wymogami europejskimi (takie urządzenie przyszło na budowę po wyprodukowaniu w szwedzkich barwach na Litwie). Pomijając miejsce lokalizacji, w pierwszej strefie ochronnej bani dostęp zapewniała klapka rewizyjna o wymiarach 10x10 cm, zainstalowana na obudowie bani.

Fot. 1. Rozdzielnica bani zainstalowana pod niecką (strefa 1) – pomimo wyraźnego zakazu normy PN-HD 60364-7-701:2010, przywołanej w załączniku do Rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2022 roku w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. z 2022 roku, poz. 1225). Dostęp przez niewielki otwór rewizyjny uniemożliwia prowadzenie czynności naprawczo-konserwacyjnych. Dostawca nie dostarczył kompletnej DTR zawierającej opis technologii oraz schematów elektrycznych połączeń urządzeń technologicznych. Widoczne na lewym zdjęciu wyłączniki nadprądowe służą prawdopodobnie do zabezpieczenia grzałek. Natomiast nie wiadomo, jak zabezpieczone są pozostałe odbiorniki: pompa w normie PN-HD 60364-7-701:2010, określona jako wirówka wodna, została zainstalowana w strefie 2, w skrzyni filtra wodnego, i zakończona wtyczką bez określenia miejsca zasilania, natomiast oświetlenie bani jest zasilane z nieznanego źródła, którego lokalizacja stanowi niewiadomą, fot. J. Wiatr

Należy w tym miejscu zauważyć, że w pkt. 71.512.4 normy PN-HD 60364-7-701:2010 określa się dopuszczalne do instalacji urządzenia oraz osprzęt w poszczególnych strefach:

Strefa 0 – żadne,

Strefa 1:

puszki łącznikowe i umocowania służące do zasilania odbiorników energii elektrycznej dopuszczonych do zainstalowania w strefie 0 i 1 zgodnie z pkt. 701.55
osprzęt, łącznie z gniazdami wtyczkowymi, z obwodów chronionych przez SELV lub PELV o napięciu nominalnym nieprzekraczającym 25 V ac lub 60 V dc, źródła zasilające powinny być zainstalowane na zewnątrz strefy 0 oraz 1,

Strefa 2:

osprzęt z wyjątkiem gniazd wtyczkowych,
osprzęt, łącznie z gniazdami wtyczkowymi, obwodów chronionych przez SELV lub PELV. Źródło zasilania powinno być zainstalowane na zewnątrz strefy 0 i 1 oraz 2,
osprzęt, łącznie z gniazdami wtyczkowymi, do urządzeń sygnalizacyjnych i do komunikacji, pod warunkiem, że to wyposażenie jest zasilane przez SELV lub PELV.

Zgodnie z pkt. 701.55 normy PN-HD 60364-7-701 w strefie 1. można instalować następujące urządzenia, zgodnie z instrukcją wytwórcy w zakresie użytkowania i montażu, tylko trwale zainstalowane:

wirówka wodna,
urządzenie o znamionowym napięciu nieprzekraczającym 25 V dc lub 60 V ac chronione przez SELV lub PELV,
urządzenia wentylacyjne,
suszarki do ręczników,
urządzenia do podgrzewania wody,
oprawy oświetleniowe.

Na rysunku 1. przedstawiono graficznie granice poszczególnych stref, zgodnie z normą PN-HD 60364-7-701:2010 – jednoznacznie wynika z niego, że na budowę dostarczono wyrób niezgodny z wymaganiami normy, który wymagał przebudowy w celu zapewnienia bezpieczeństwa użytkownikom.

Zgodnie z wymaganiami normy PN-HD 60364-7-701:2010 zabronione jest instalowanie rozdzielnicy zasilającej poszczególne urządzenia technologiczne bani. Należy zauważyć, że norma dotyczy wszystkich krajów będących członkami Unii Europejskiej. Na końcu normy są przedstawione odstępstwa w innych krajach. W przedmiotowej sprawie zarówno Szwecja, jak i Litwa nie dopuszczają instalowania rozdzielnicy w strefie 1 bani. Dopuszczenie do eksploatacji bani z zamontowaną rozdzielnicą w strefie 1 jest sprzeczne z wymaganiami normy i nie powinno mieć miejsca. W przypadku zagrożeń, pomimo zadziałania zabezpieczeń urządzeń technologicznych bani, w strefie 1. występuje nadal napięcie stwarzające zagrożenie porażenia prądem elektrycznym.

Podstawa opracowania

Zlecenie inwestora.
Wizja lokalna w obiekcie.
Ustawa o wyrobach budowlanych (Dz.U z 2021 roku, poz. 1213).
Ustawa z dnia 13 kwietnia 2016 roku o systemach oceny zgodności i nadzoru rynku (Dz.U z 2022 roku, poz. 1854).
Rozporządzenie Ministra Infrastruktury i Budownictwa z dnia 17 listopada 2016 roku w sprawie sposobu deklarowania właściwości użytkowych wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (Dz.U. z 2016 roku, poz. 1966).
Rozporządzenie Ministra Infrastruktury i Budownictwa z dnia 17 listopada 2016 roku w sprawie krajowych ocen technicznych (Dz.U. z 2016 roku, poz. 1968).
PN-IEC 60364-5-52:2011 Instalacje elektryczne niskiego napięcia Część 5-52: Dobór i montaż wyposażenia elektrycznego. Oprzewodowanie.
PN-HD 60364-4-41:2017-09 Instalacje elektryczne niskiego napięcia. Część 4-41: Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed porażeniem elektrycznym.
PN-HD 60364-7-701:2010 Instalacje elektryczne niskiego napięcia. Część 5-52: Wymagania dotyczące specjalnych instalacji lub lokalizacji. Pomieszczenia wyposażone w wannę lub prysznic.
PN-HD 60364-7-703:2007 Instalacje elektryczne w obiektach budowlanych. Część 7-703: Wymagania dotyczące specjalnych instalacji lub lokalizacji. Pomieszczenia zawierające ogrzewacze sauny.
Uzgodnienie z rzeczoznawcą ds. zabezpieczeń ppoż. oraz uzgodnienie z rzeczoznawcą ds. bhp.

Stan istniejący

Do rozdzielnicy głównej budynku (RGB) została doprowadzona energia elektryczna o napięciu 3x230/400 V, bezpośrednio z sieci elektroenergetycznej, poprzez złącze kablowe zainstalowane w linii ogrodzenia. RGB wykonana jest w drugiej klasie ochronności.

Parametry zwarciowe ustalone na podstawie pomiarów, na szynach RGB, wynoszą:

Z_k1(RGB) = 0,25 Ω – dla zwarć jednofazowych,
Z_k3(RGB) = 0,15 Ω – dla zwarć symetrycznych.

Spadek napięcia w RGB, zgodnie z projektem instalacji elektrycznych budynku, liczony od złącza kablowego, zainstalowanego w linii ogrodzenia wynosi ΔU = 1,55%.

Stan projektowany

W wolnym polu RGB należy zainstalować rozłącznik bezpiecznikowy R303.50, z którego należy wyprowadzić kabel YKYżo 5x10, przeznaczony do zasilania rozdzielnicy ogrodowej (RO), zainstalowanej w miejscu wskazanym na rysunku 2. Schemat ideowo-blokowy RO przedstawia rysunek 3.

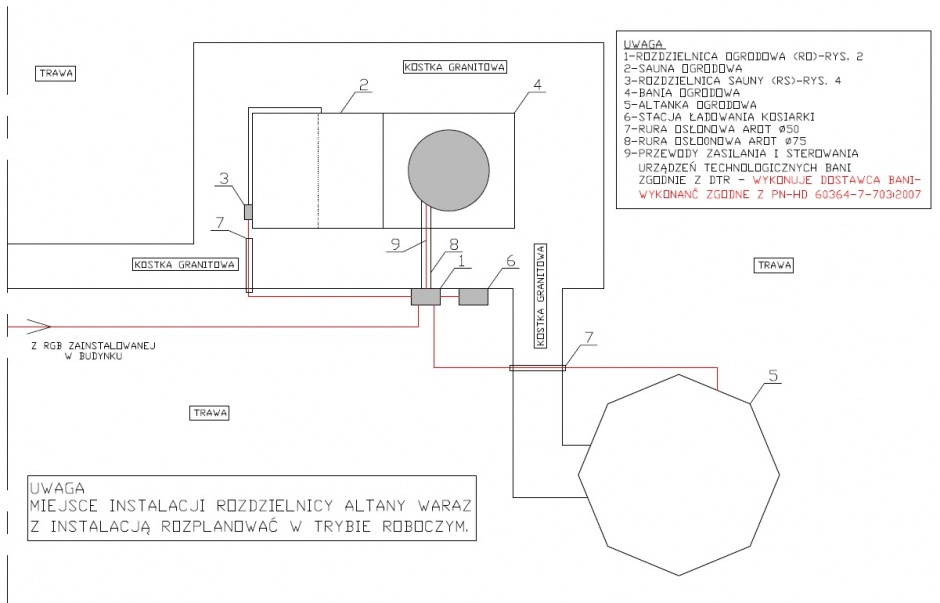

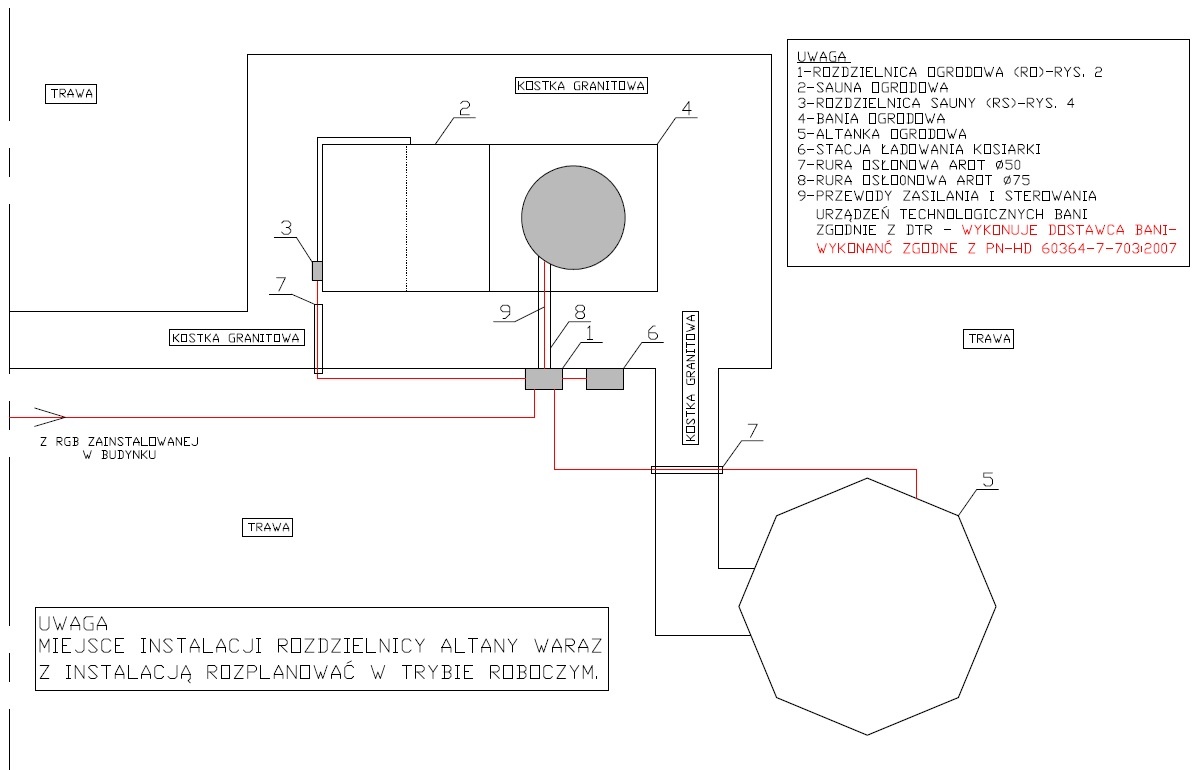

Rys. 2. Orientacyjny plan zagospodarowania terenu, rys. J. Wiatr

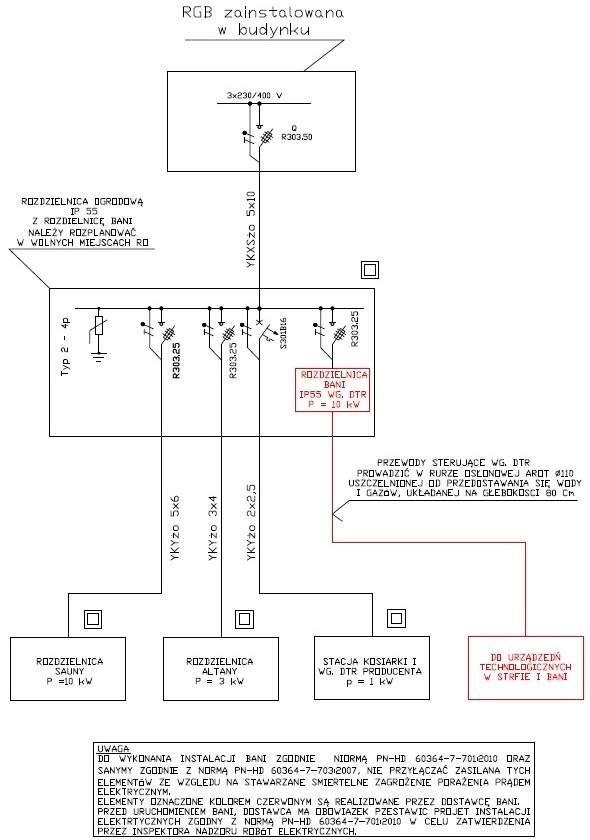

Rys. 3. Schemat ideowo-blokowy zasilania elementów rekreacyjnych ogrodu, rys. J. Wiatr

W RO należy zainstalować rozdzielnicę zasilającą elementy technologii bani. Instalacje tej rozdzielnicy oraz wyprowadzenie oprzewodowania elementów technologicznych bani należy zlecić dostawcy tego elementu. Z RO należy wyprowadzić kable zasilające do rozdzielnicy sauny (RS), rozdzielnicy altany (RA) oraz stację ładowania kosiarki. Typy przewodów zostały podane na rysunku 3., a przebieg trasy linii zasilających te elementy – na rysunku 2. Schemat ideowy RS przedstawia rysunek 4. Plan instalacji sauny przedstawia rysunek 5. Schemat ideowy RA przedstawia rysunek 6.

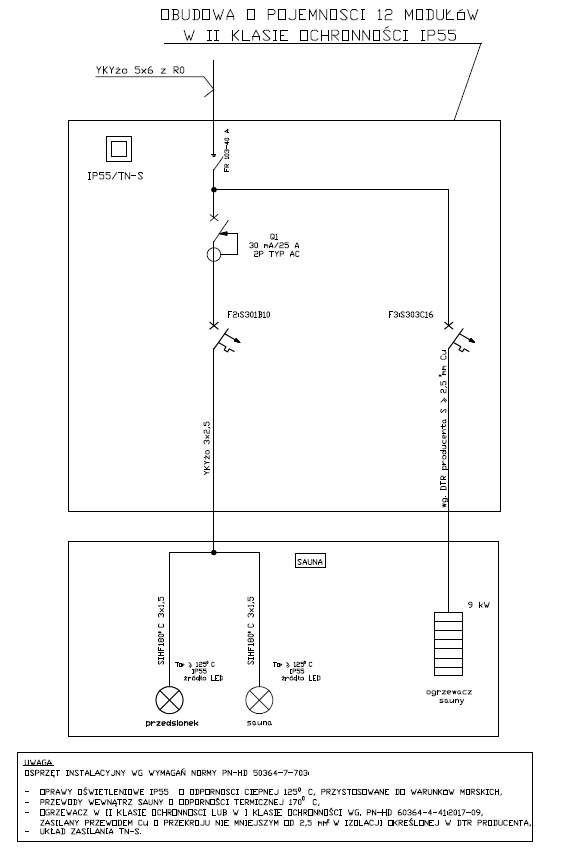

Rys. 4. Schemat ideowy rozdzielnicy sauny, rys. J. Wiatr

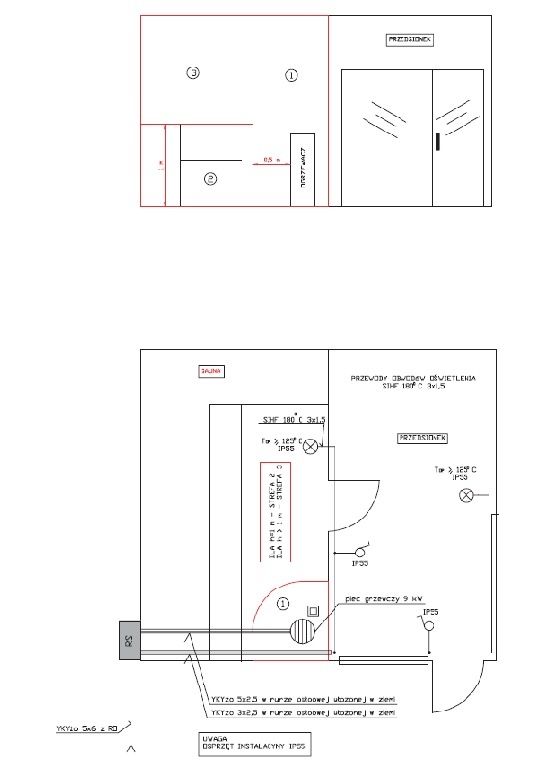

Rys. 5. Plan instalacji sauny: 1 – strefa ogrzewacza, 2 – strefa bez szczególnych wymagań, 3 – strefa gorąca, rys. J. Wiatr

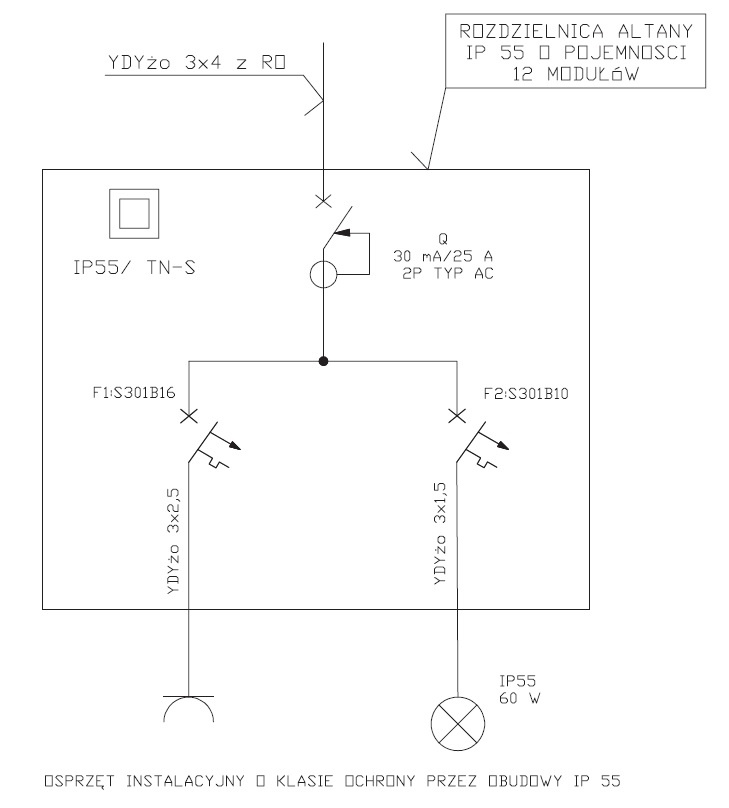

Rys. 6. Schemat ideowy rozdzielnicy altany, rys. J. Wiatr

Wszystkie projektowane kable określone na rysunku 3. należy układać w wykopie o głębokości 80 cm, na podsypce z piasku o grubości 10 cm. Po ułożeniu kabli w wykopach należy zasypać je warstwą piasku o grubości 10 cm, warstwą rodzimego gruntu o grubości 25 cm, ułożyć taśmę kablową koloru niebieskiego i zasypać wykopy. W przedsionku sauny przewody należy układać w rurach instalacyjnych o odporności termicznej nie niższej od 125°C, mocowanych do ścian.

Obliczenia

1. Dobór kabli na długotrwałą obciążalność i przeciążalność:

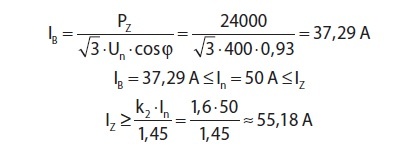

zasilanie rozdzielnicy RO:

Na podstawie normy PN-IEC 60364-5-52:2011, przy sposobie ułożenia „D1” – po uwzględnieniu współczynnika obciążenia czwartej żyły oraz współczynnika uwzględniającego właściwą rezystywność gruntu dla warunków krajowych – warunki spełni kabel YKXSżo 5x10:

I_Z= 1,18⋅ 0,91⋅ 58 ≈ 62,28 A > 55,18 A

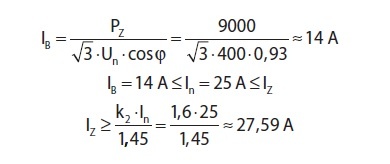

zasilanie rozdzielnicy RS:

I_Z= 1,18⋅ 0,91⋅ 38 ≈ 40,8 A > 27,59 A

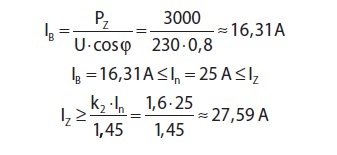

zasilanie rozdzielnicy RA:

Na podstawie normy PN-IEC 60364-5-52:2011, przy sposobie ułożenia „D1” – po uwzględnieniu współczynnika uwzględniającego właściwą rezystywność gruntu dla warunków krajowych – warunki spełni kabel YKYżo 3x4:

I_Z= 1,18⋅ 40 ≈ 47,2 A > 27,59 A

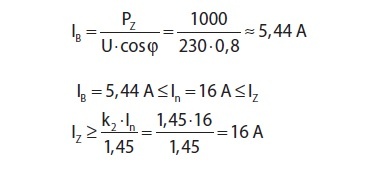

zasilanie stacji ładowania kosiarki:

I_Z= 1,18⋅ 28 ≈ 33,04 A > 16 A

2. Sprawdzenie dobranych kabli z warunku spadku napięcia:

rozdzielnica ogrodowa RO:

rozdzielnica sauny RS:

ogrzewacz sauny:

Całkowity spadek napięcia wyniesie:

ΔU = 1,55 + 1,03 = 2,58%< ΔU_dop = 4%

UWAGA!

Wyniki uzyskanych obliczeń pozwalają na wyciągnięcie wniosku, że we wszystkich elementach projektowanej instalacji warunek spadku napięcia zostanie zachowany. Za dobór przewodów związanych z technologią bani odpowiedzialny jest serwis dostawcy.

3. Spodziewane prądy zwarciowe na szynach RGB:

Na tej podstawie należy przyjąć aparaty w projektowanej instalacji o prądzie I_CS = 6 kA.

4. Sprawdzenie skuteczności ochrony przeciwporażeniowej realizowanej przez samoczynne wyłączenie:

rozdzielnica RO:

rozdzielnica altany RA:

gniazdo odbiorcze w altanie:

całkowita impedancja obwodu zwarcia jednofazowego w obwodzie, w którym występują najgorsze warunki zwarciowe z punktu ochrony przeciwporażeniowej:

Z_k1 = 0,25+ 2 ⋅ (0,055+ 0,046 + 0,036) = 0,524 Ω

spodziewany prąd zwarcia jednofazowego:

gdzie:

P_Z – moc czynna zapotrzebowana, w [W],

k₂ – współczynnik niedopasowania charakterystyki prądowo-czasowej bezpiecznika topikowego i kabla zasilającego, w [-],

I_n – prąd znamionowy zabezpieczenia, w [A],

I_B – spodziewany prąd obciążenia, w [A],

cos φ – współczynnik mocy, w [-],

I_z – wymagana długotrwała obciążalność kabla lub przewodu, w [A],

l – długość obwodu, w [m],

S – przekrój przewodu, w [mm²],

U_n – napięcie międzyfazowe, w [V],

U₀ – napięcie pomiędzy przewodem fazowym a przewodem ochronnym, w [V],

γ – konduktywność żyły przewodzącej przewodu, w [m/(Ω⋅mm²)],

I_k1 – spodziewany prąd zwarcia jednofazowego, w [A],

I_a – prąd wyłączający zabezpieczenie w czasie określonym przez normę PN-HD 60364-4-41, w [A],

Z_k1 – impedancja obwodu zwarciowego dla zwarć jednofazowych, w [Ω],

R – rezystancja przewodu, w [Ω],

k – jednosekundowa dopuszczalna gęstość prądu zwarciowego, w [A/mm²],

I_k3 – spodziewany prąd zwarcia trójfazowego symetrycznego, w [A].

UWAGA!

Wszystkie obwody projektowanej instalacji, za wyjątkiem ogrzewacza sauny, zabezpieczone są wyłącznikami różnicowoprądowymi o znamionowym prądzie różnicowym I_∆n = 30 mA. Gwarantuje to zachowanie wymaganych warunków ochrony przeciwporażeniowej, zgodnie z wymaganiami normy PN-HD 60364-4-41:2017-09. Natomiast ogrzewacz sauny wykonany jest w drugiej klasie ochronności.

Uwagi końcowe

Ochrona przeciwporażeniowa – samoczynne wyłączenie zgodnie z wymaganiami normy [8, 9, 10].
Wszelkie prace instalacyjne należy wykonać zgodnie z normami wymienionymi na początku artykułu.
RB oraz przyłączenie i uruchomienie realizuje serwis dostawcy tego elementu.
Po wykonaniu prac instalacyjnych należy przeprowadzić próby i pomiary pomontażowe, zgodnie z wymaganiami normy PN-HD 60364-6: 2016-07 Instalacje elektryczne niskiego napięcia. Część 6: Sprawdzanie.
Na odbiorze należy przedstawić: dopuszczenie do jednostkowego zastosowania obejmującego banię w rozumieniu Ustawy o wyrobach budowlanych (Dz.U. z 2021 roku, poz. 1213) jako zestaw tworzący wyrób budowlany składający się z elementów posiadających CSWU.
