Uproszczony projekt zasilania i sterowania pompy przydomowej przepompowni ścieków

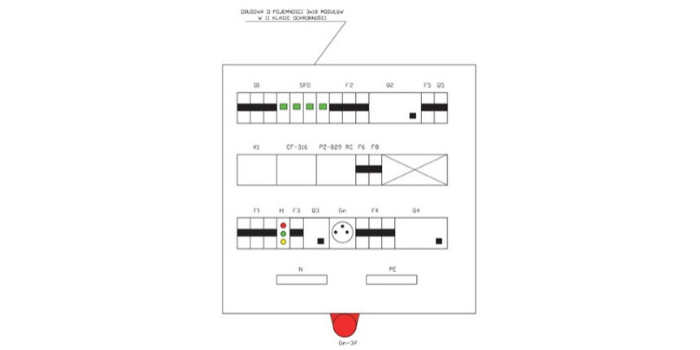

Uproszczony schemat montażowy RP Rys. Julian Wiatr

Energia elektryczna jest doprowadzona do Rozdzielnicy Głównej Budynku (RGB), w której pozostawiono rezerwę umożliwiającą wyprowadzenie pojedynczego obwodu. Spodziewany spadek napięcia obliczony dla złącza kablowego budynku, przy uwzględnieniu pełnego obciążenia budynku, wynosi 4% 

Zobacz także

Uproszczony projekt zasilania stacji ładowania schodów lotniskowych

Uproszczony projekt zasilania stacji ładowania schodów lotniskowych

Prezentowany projekt jest jedynie fragmentem projektu akumulatorowni lotniskowej i obejmuje tylko stację ładowania ruchomych schodów lotniskowych. Stacja ładowania schodów jest jednocześnie pomieszczeniem,...

Prezentowany projekt jest jedynie fragmentem projektu akumulatorowni lotniskowej i obejmuje tylko stację ładowania ruchomych schodów lotniskowych. Stacja ładowania schodów jest jednocześnie pomieszczeniem, gdzie są one garażowane. Ponieważ podczas ładowania akumulatorów wydobywa się wodór, który z powietrzem tworzy mieszaninę wybuchową, w celu zneutralizowania zagrożeń zastosowany został system detekcji stężenia wodoru, współpracujący z wentylatorem wyciągowym. Podobne rozwiązanie może zostać przyjęte...

Uproszczony projekt skablowania odcinka elektroenergetycznej linii napowietrznej SN

Uproszczony projekt skablowania odcinka elektroenergetycznej linii napowietrznej SN

W związku z budową drogi oraz wiaduktu drogowego, napowietrzna linia elektroenergetyczna SN 15 kV została wykonana jako dzielona – w celu skablowania odcinka zajętego przez nasyp wiaduktu. linia ta jest...

W związku z budową drogi oraz wiaduktu drogowego, napowietrzna linia elektroenergetyczna SN 15 kV została wykonana jako dzielona – w celu skablowania odcinka zajętego przez nasyp wiaduktu. linia ta jest wykonana przewodami 3×70 AFl-6 rozwieszonymi na słupach wirowanych.

Uproszczony projekt zasilania osiedla mieszkaniowego

Uproszczony projekt zasilania osiedla mieszkaniowego

W rozdzielnicach głównych poszczególnych budynków należy projektować układ pomiarowy do pomiaru mocy czynnej oraz mocy biernej indukcyjnej. Pomiar zużytej energii przez poszczególnych lokatorów należy...

W rozdzielnicach głównych poszczególnych budynków należy projektować układ pomiarowy do pomiaru mocy czynnej oraz mocy biernej indukcyjnej. Pomiar zużytej energii przez poszczególnych lokatorów należy projektować w układzie bezpośrednim. Liczniki energii elektrycznej instalować na klatkach schodowych w miejscu dogodnym do eksploatacji, umożliwiającym odczyt kontrolny wskazania.

W artykule:

• Podstawa opracowania
• Stan istniejący
• Opis techniczny

Podstawa opracowania

1. Projekt instalacji elektrycznych budynku.

2. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 roku, w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (DzU z 2015 roku, poz. 1422 z późniejszymi zmianami).

3. DTR producenta zestawu hydroforowego.

4. N SEP-E 002 Instalacje elektryczne w obiektach budowlanych. Instalacje elektryczne w obiektach mieszkalnych. Podstawy planowania.

5. PN-HD 60364-5-52:2011 Instalacje elektryczne niskiego napięcia. Część 5-52: Dobór i montaż wyposażenia elektrycznego. Oprzewodowanie.

6. PN-HD 60364-4-41:2009 Instalacje elektryczne niskiego napięcia. Część 4-41: Instalacje dla zapewnienia bezpieczeństwa. Ochrona przed porażeniem elektrycznym.

7. PN-HD 60364-5-54:2011 Instalacje elektryczne niskiego napięcia. Część 5-54: Dobór i montaż wyposażenia elektrycznego. Układy uziemiające i przewody ochronne.

8. Katalogi producentów osprzętu elektrycznego.

9. Katalogi producentów kabli i przewodów elektrycznych.

Stan istniejący

Energia elektryczna jest doprowadzona do Rozdzielnicy Głównej Budynku (RGB), w której pozostawiono rezerwę umożliwiającą wyprowadzenie pojedynczego obwodu. Spodziewany spadek napięcia obliczony dla złącza kablowego budynku, przy uwzględnieniu pełnego obciążenia budynku, wynosi 4% < ∆Udop = 5%. Spadek napięcia liczony od złącza do RGB wynosi 1%. W odstojniku ścieków zainstalowano pompę ścieków wyposażoną w silnik elektryczny indukcyjny trójfazowy o następujących parametrach: Un = 3×400 V; η= 0,75; cos φ = 0,8; Ir/In = 4,5; Pn = 0,75 kW. Parametry zwarciowe w Rozdzielnicy Głównej Budynku (RGB):

  • dla zwarć jednofazowych: Zk1 = 0,25 Ω,
  • dla zwarć trójfazowych: Zk3 = 0,15 Ω.

Opis techniczny

Z RGB należy wyprowadzić obwód zasilania Rozdzielnicy Przepompowni (RP), wykonany kablem YKYżo 5×4. Z RP należy wyprowadzić przewód OWYżo 4×2,5, do zasilania silnika pompy. W rejonie instalacji RP należy zainstalować słup kompozytowy o wysokości h = 6 m, osadzany bezpośrednio w ziemi, na którym należy zainstalować oprawę oświetleniową Korona Lite Led 55 W, wykonaną w II klasie ochronności. Załączenie oświetlenia należy realizować za pomocą włącznika zainstalowanego wewnątrz RP.

Plan projektowanej instalacji przepompowni przedstawia rysunek 1. Schemat ideowy rozdzielnicy RP przedstawia rysunek 2. Na rysunku 3. został przedstawiony schemat zasilania oraz sterowania silnikiem napędowym pompy ścieków. Uproszczony schemat montażowy RP przedstawia rysunek 4.

projekt pompy rys01 1

Rys. 1. Plan instalacji i zagospodarowania terenu /Rys. J. Wiatr/

projekt pompy rys02 1

Rys. 2. Schemat ideowy rozdzielnicy przepompowni /Rys. J. Wiatr/

projekt pompy rys03 1

Rys. 3. Schemat zasilania i sterowania silnika hydroforu /Rys. J. Wiatr/

projekt pompy rys04 1

Rys. 4. Uproszczony schemat montażowy RP /Rys. J. Wiatr/

Obliczenia

1. Bilans mocy oraz dobór przewodu zasilającego RH oraz jego zabezpieczenia:

Ze względów eksploatacyjnych zostanie przyjęte zabezpieczenie wykonane bezpiecznikami topikowymi Do2gG25 instalowanymi w rozłączniku bezpiecznikowym R303.25, dla którego wymagana długotrwała wytrzymałość prądowa zabezpieczanego przewodu wynosi:

Zgodnie z powyższymi obliczeniami, przy sposobie ułożenia D1, warunki spełnia kabel YKYżo 5x4, dla którego długotrwała obciążalność prądowa zgodnie z normą PN-HD 60364-5-52:2011, wynosi:

Uwaga! Pozostałe przewody projektowanej instalacji oraz ich zabezpieczenia zostały zdefiniowane na rysunkach.

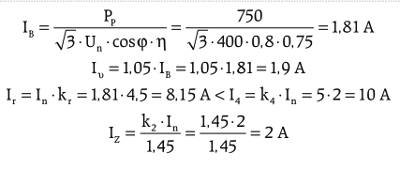

2. Dobór zabezpieczeń oraz przewodu zasilającego silnik pompy:

gdzie:

Pp – moc czynna silnika pompy, w [W],

Po – moc czynna źródeł światła, w [W],

PG – moc czynna zapotrzebowana przez gniazda odbiorcze, w [W],

cosφn – znamionowy współczynnik mocy silnika, w [-],

η – sprawność silnika, w [-],

Iυ – nastawa prądu przekaźnika termobimetalowego, w [A],

IB – spodziewany prąd obciążenia, w [A],

Iz – wymagana dopuszczalna długotrwała obciążalność prądowa przewodu, w [A],

k2 – współczynnik niedopasowania charakterystyki przewodu i zabezpieczenia, w [-],

I4 – prąd niezadziałania zabezpieczenia, w [A],

k4 – współczynnik prądu znamionowego określający granice niezadziałania zabezpieczenia, w [-],

kr – współczynnik rozruchu silnika, w [-].

Na podstawie przeprowadzonych obliczeń należy dobrać styczniki o prądzie znamionowym In = 20 A oraz przekaźnik termobimetalowy o nastawie I = 1,9 A. Ze względów eksploatacyjnych zostanie przyjęty przewód OWYżo 4×2,5, który dla sposobu ułożenia D2 ma dopuszczalną długotrwałą obciążalność prądową Iz = 1,18∙24 A = 28,32 A > 2 A.

3. Sprawdzenie dobranych przewodów z warunku spadku napięcia:

gdzie:

S – przekrój przewodu, w [mm2],

U – napięcie, w [V],

γ – konduktywność przewodu, w [m/(Ω⋅mm2)],

l – odległości pomiędzy punktami przyłączenia, w [m],

Pi – moc czynna obciążenia punkcie przyłączenia, w [kW].

4. Sprawdzenie warunku samoczynnego wyłączenia:

  • obwód pompy:

gdzie:

Si – przekrój i-tego odcinaka przewodu, w [mm2],

U0 – napięcie pomiędzy przewodem fazowym a uziemionym przewodem PE, w [V],

γ – konduktywność przewodu, w [m/(Ω⋅mm2)],

li – odległości i-tego odcinka obwodu, w [m],

Z – impedancja, w [Ω],

Ik1 – prąd zwarcia jednofazowego, w [A].

5. Spodziewane prądy zwarcia symetrycznego w RP:

Uwagi końcowe

1. Ochrona przeciwporażeniowa przy uszkodzeniu – samoczynne wyłączenie w układzie zasilania TN-S.

2. Uzupełniająca ochrona przeciwporażeniowa – wysokoczułe wyłączniki różnicowoprądowe.

3. Wszystkie wyłączniki nadprądowe o odporności zwarciowej Ics = 6 kA.

4. Kabel zasilający RP zgodnie z wymaganiami normy N SEP-E 007-17-09 musi posiadać klasę reakcji na ogień: Eca (część jego trasy przebiega w budynku). Dla przewodów układanych poza budynkiem nie określa się kasy reakcji na ogień.

5. Po wykonaniu instalacji należy wykonać badania i próby odbiorcze zgodnie z wymaganiami normy PN-HD 60364-6.

Uwaga!

Zgodnie z przyjętymi zasadami w technice ochrony przeciwporażeniowej, przy kaskadowym połączeniu wyłącznika nadprądowego lub bezpiecznika topikowego z wyłącznikiem różnicowoprądowym, do oceny ochrony przeciwporażeniowej należy przyjąć prąd zadziałania wyłącznika różnicowoprądowego. Ponieważ rozpatrywany jest czas zwarcia 0,2 s, prąd wyłączalny dla wyłącznika różnicowoprądowego klasy AC wyniesie Ia = 2∙30 =60 mA. Przeprowadzone obliczenia pozwalają na wyciągniecie wniosku, że w pozostałych obwodach projektowanej instalacji, warunek samoczynnego wyłączenia zostanie zachowany.

Zgodnie z tablicą selektywności zamieszczoną w katalogach producentów zabezpieczeń, wyłącznik instalacyjny S303C2 w kaskadzie z bezpiecznikiem topikowym DO2gG25 do prądu Ik = 0,9 kA zachowuje pełną selektywność działania podczas zwarć. Zatem warunek selektywności przy zwarciach jednofazowych jest spełniony. Ponieważ rozdzielnica RP wykonana jest w II klasie ochronności, ochrona przeciwporażeniowa jest zachowana.
