Uproszczony projekt zasilania oświetlenia terenu bazy logistycznej

Wszelkie prace związane z budową elektroenergetycznych linii kablowych należy wykonywać zgodnie z wymaganiami normy N SEP-E 004 Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa. Fot. pixabay.com

Wszelkie prace związane z budową elektroenergetycznych linii kablowych należy wykonywać zgodnie z wymaganiami normy N SEP-E 004 Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa. Fot. pixabay.com

W praktyce bardzo często spotyka się projekty zasilania oświetlenia ulicznego, gdzie jednym z zabezpieczeń jest wyłącznik różnicowoprądowy, którego stosowania w tym przypadku kategorycznie zabrania norma PN-IEC 60364-7-714:2003 Instalacje elektryczne w obiektach budowlanych. Wymagania dotyczące specjalnych instalacji lub lokalizacji. Instalacje oświetlenia zewnętrznego.

Zobacz także

Uproszczony projekt zasilania stacji ładowania schodów lotniskowych

Uproszczony projekt zasilania stacji ładowania schodów lotniskowych Uproszczony projekt zasilania stacji ładowania schodów lotniskowych

Prezentowany projekt jest jedynie fragmentem projektu akumulatorowni lotniskowej i obejmuje tylko stację ładowania ruchomych schodów lotniskowych. Stacja ładowania schodów jest jednocześnie pomieszczeniem,...

Prezentowany projekt jest jedynie fragmentem projektu akumulatorowni lotniskowej i obejmuje tylko stację ładowania ruchomych schodów lotniskowych. Stacja ładowania schodów jest jednocześnie pomieszczeniem, gdzie są one garażowane. Ponieważ podczas ładowania akumulatorów wydobywa się wodór, który z powietrzem tworzy mieszaninę wybuchową, w celu zneutralizowania zagrożeń zastosowany został system detekcji stężenia wodoru, współpracujący z wentylatorem wyciągowym. Podobne rozwiązanie może zostać przyjęte...

Uproszczony projekt skablowania odcinka elektroenergetycznej linii napowietrznej SN

Uproszczony projekt skablowania odcinka elektroenergetycznej linii napowietrznej SN Uproszczony projekt skablowania odcinka elektroenergetycznej linii napowietrznej SN

W związku z budową drogi oraz wiaduktu drogowego, napowietrzna linia elektroenergetyczna SN 15 kV została wykonana jako dzielona – w celu skablowania odcinka zajętego przez nasyp wiaduktu. linia ta jest...

W związku z budową drogi oraz wiaduktu drogowego, napowietrzna linia elektroenergetyczna SN 15 kV została wykonana jako dzielona – w celu skablowania odcinka zajętego przez nasyp wiaduktu. linia ta jest wykonana przewodami 3×70 AFl-6 rozwieszonymi na słupach wirowanych.

Uproszczony projekt zasilania osiedla mieszkaniowego

Uproszczony projekt zasilania osiedla mieszkaniowego Uproszczony projekt zasilania osiedla mieszkaniowego

W rozdzielnicach głównych poszczególnych budynków należy projektować układ pomiarowy do pomiaru mocy czynnej oraz mocy biernej indukcyjnej. Pomiar zużytej energii przez poszczególnych lokatorów należy...

W rozdzielnicach głównych poszczególnych budynków należy projektować układ pomiarowy do pomiaru mocy czynnej oraz mocy biernej indukcyjnej. Pomiar zużytej energii przez poszczególnych lokatorów należy projektować w układzie bezpośrednim. Liczniki energii elektrycznej instalować na klatkach schodowych w miejscu dogodnym do eksploatacji, umożliwiającym odczyt kontrolny wskazania.

W artykule:

• Podstawa opracowania
• Stan istniejący
• Opis techniczny i obliczenia

Oświetlenie uliczne lub oświetlenie terenu zewnętrznego zakładu pracy, kompleksu magazynowego, kompleksu wojskowego lub obiektu o podobnym przeznaczeniu należy zaliczyć do urządzeń bezpieczeństwa, w których niezawodność zasilania i ochrona przeciwporażeniowa muszą być projektowane na zasadach kompromisu. W artykule przedstawiamy przykładowy sposób rozwiązania tego problemu.

Podstawa opracowania

1. Zlecenie inwestora.

2. Opinia ZUDP.

3. Norma N SEP-E 004 Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa.

4. Norma PN-IEC 60364-7-714:2003 Instalacje elektryczne w obiektach budowlanych. Wymagania dotyczące specjalnych instalacji lub lokalizacji. Instalacje oświetlenia zewnętrznego.

5. Norma N-SEP-E 001 Sieci elektroenergetyczne niskiego napięcia. Ochrona przeciwporażeniowa.

6. Norma PN-HD 60364-5-52:2011 Instalacje elektryczne niskiego napięcia. Część 5-52: Dobór i montaż wyposażenia elektrycznego. Oprzewodowanie.

7. Norma PN-EN 12464-2:2008 Światło i oświetlenie. Oświetlenie miejsc pracy. Część 2: Miejsca pracy na zewnątrz.

8. Norma PN-HD 60364-4-41:2017 Instalacje elektryczne niskiego napięcia. Część 4-41: Instalacje dla zapewnienia bezpieczeństwa. Ochrona przed porażeniem elektrycznym.

9. Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999 roku w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie (tekst jednolity: DzU z 2016 roku poz. 124).

10. Wizja lokalna w terenie i uzgodnienia z użytkownikiem oraz uzgodnienia międzybranżowe.

11. Uzgodnienia z rzeczoznawcą ds. bhp oraz rzeczoznawcą ds. zabezpieczeń ppoż. (ze względu na to, że projektowane oświetlenie stanowi oświetlenie drogi pożarowej).

12. Katalogi producentów.

Stan istniejący

Na terenie bazy logistycznej znajduje się stacja transformatorowa o mocy 400 kVA. Część odbiorników energii zasilanych z tej stacji jest objęta zasilaniem awaryjnym realizowanym przez zespół prądotwórczy o mocy 250 kVA, zainstalowany w osobnym przedziale budynku stacji transformatorowej.

Opis techniczny i obliczenia

Oświetlenie terenu bazy logistycznej będzie realizowane przez oprawy typu KYRO 2/150-96-ETRC, instalowane na metalowych słupach oświetleniowych o wysokości h = 9 m, posadowionych na prefabrykowanych fundamentach F100.

Projektowane elektroenergetyczne linie oświetleniowe należy wykonać kablami YAKY 4×16, wyprowadzonymi z Rozdzielnicy Oświetleniowej (ROŚW) zainstalowanej w przedziale RGnn budynku stacji transformatorowej na wysokości 1,6 m nad ziemią (dotyczy środka geometrycznego rzutu poziomego rozdzielnicy). Na elewacji budynku stacji należy zainstalować ręczny włącznik oświetlenia, umożliwiający jego załączenie i wyłączenie w przypadku awarii sterownika astronomicznego.

Plan linii kablowych oświetlenia oraz rozmieszczenia poszczególnych słupów oświetleniowych przedstawia rysunek 2. Na rysunku 3. zostało przedstawione rozmieszczenie poszczególnych elementów stacji transformatorowej zasilającej teren bazy. Schemat ideowy ROŚW przedstawia rysunek 4., a schemat montażowy rysunek 5. Kable linii oświetleniowych należy prowadzić odcinkami pomiędzy poszczególnymi fundamentami, których lokalizacja została określona na rysunku 2.

Kable należy układać w wykopie o głębokości 0,8 m na podsypce 0,1 m piasku, tak by górna krawędź kabla znajdowała się 0,7 m poniżej poziomu gruntu. Po ułożeniu kabli zasilających poszczególne obwody oświetleniowe należy je zasypać warstwą piasku o grubości 10 cm, następnie warstwą rodzimego gruntu o grubości 15 cm, ułożyć taśmę koloru niebieskiego i zasypać wykop. Na odcinkach, gdzie stosowana jest rura osłonowa, taśmy kablowej nie układać. Rury osłonowe na końcach należy uszczelnić od przedostawania się wody. Na kablach w odstępach co 10 m oraz końcach poszczególnych odcinków wprowadzanych do fundamentów nośnych słupów oświetleniowych należy założyć opaski kablowe zawierające następujące informacje: typ kabla – długość – rok ułożenia – trasę – symbol użytkownika.

Projektowane oświetlenie zostało podzielone na trzy obwody, których schemat ideowy przedstawia rysunek 6. W słupach oświetleniowych należy zainstalować słupowe złącza kablowe wykonane w II klasie ochronności.

rys1

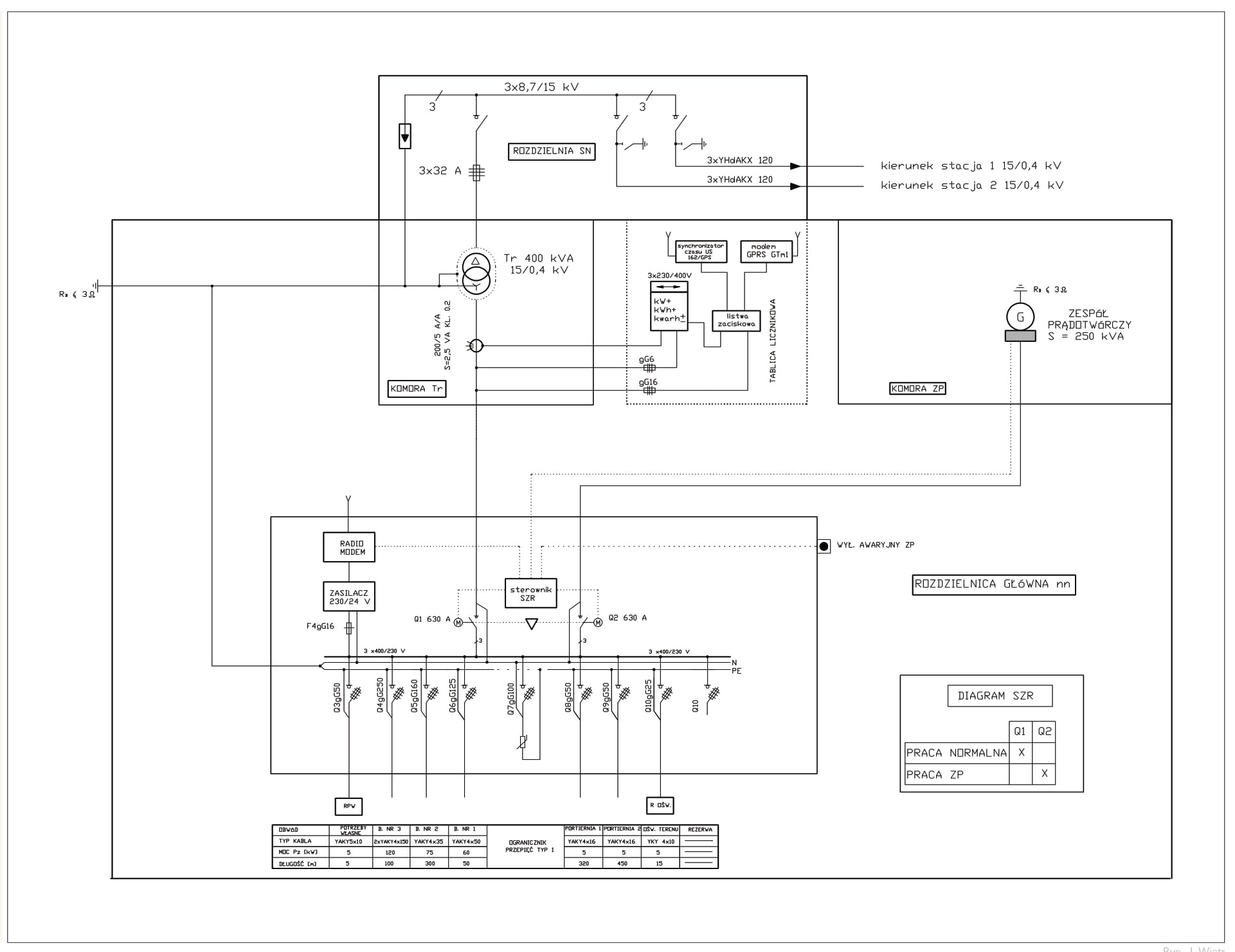

Rys. 1. Schemat zasilania kompleksu; rys. J. Wiatr

baza rys02 1

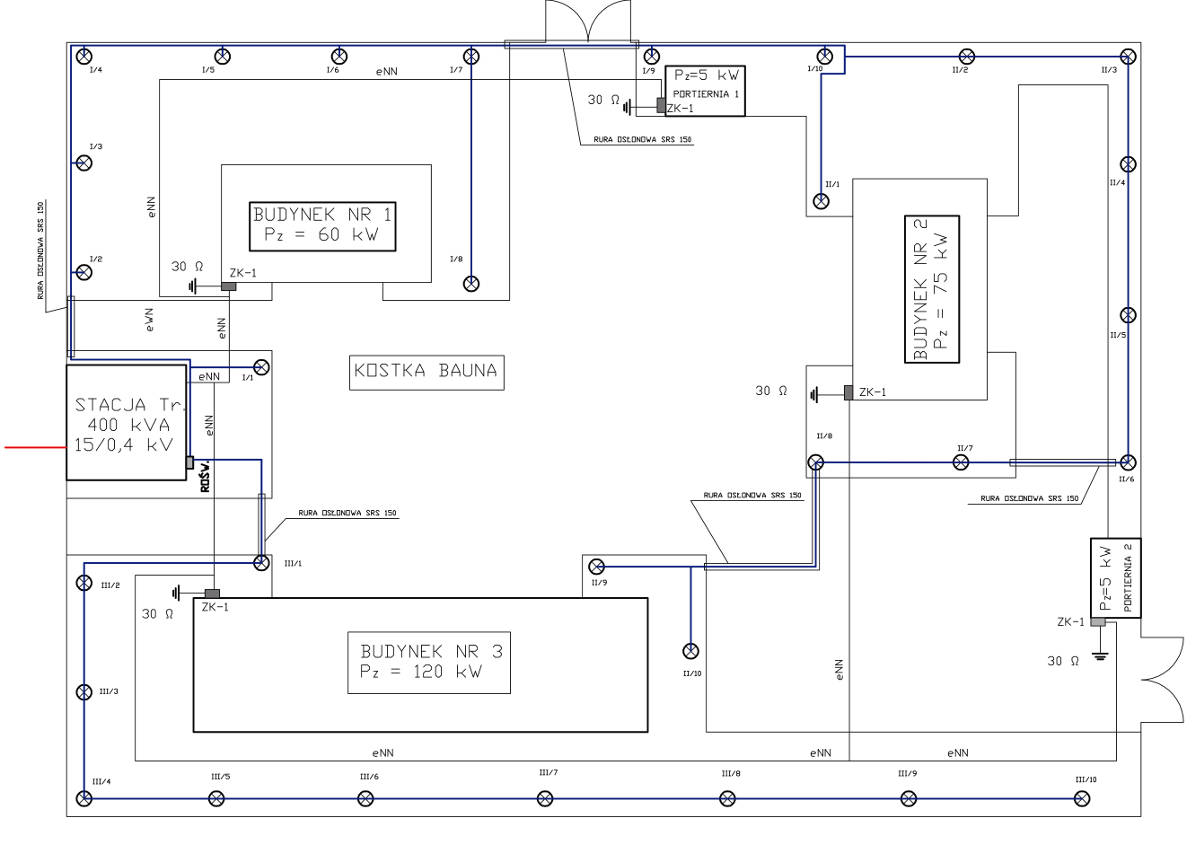

Rys. 2. Plan sytuacyjny zasilania oświetlenia terenu bazy

baza rys03 1

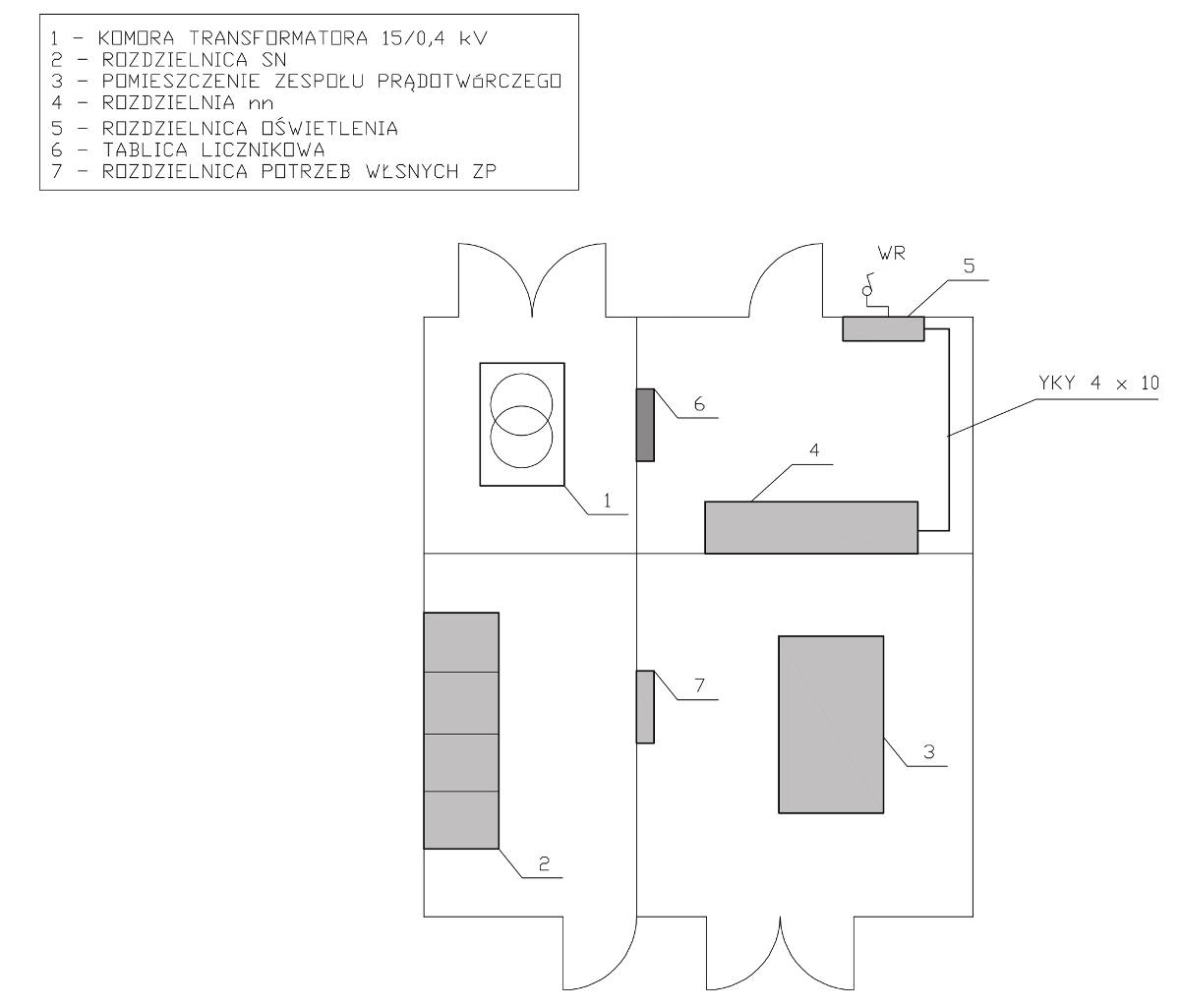

Rys. 3. Plan rozmieszczenia urządzeń w budynku stacji transformatorowej

baza rys04 1

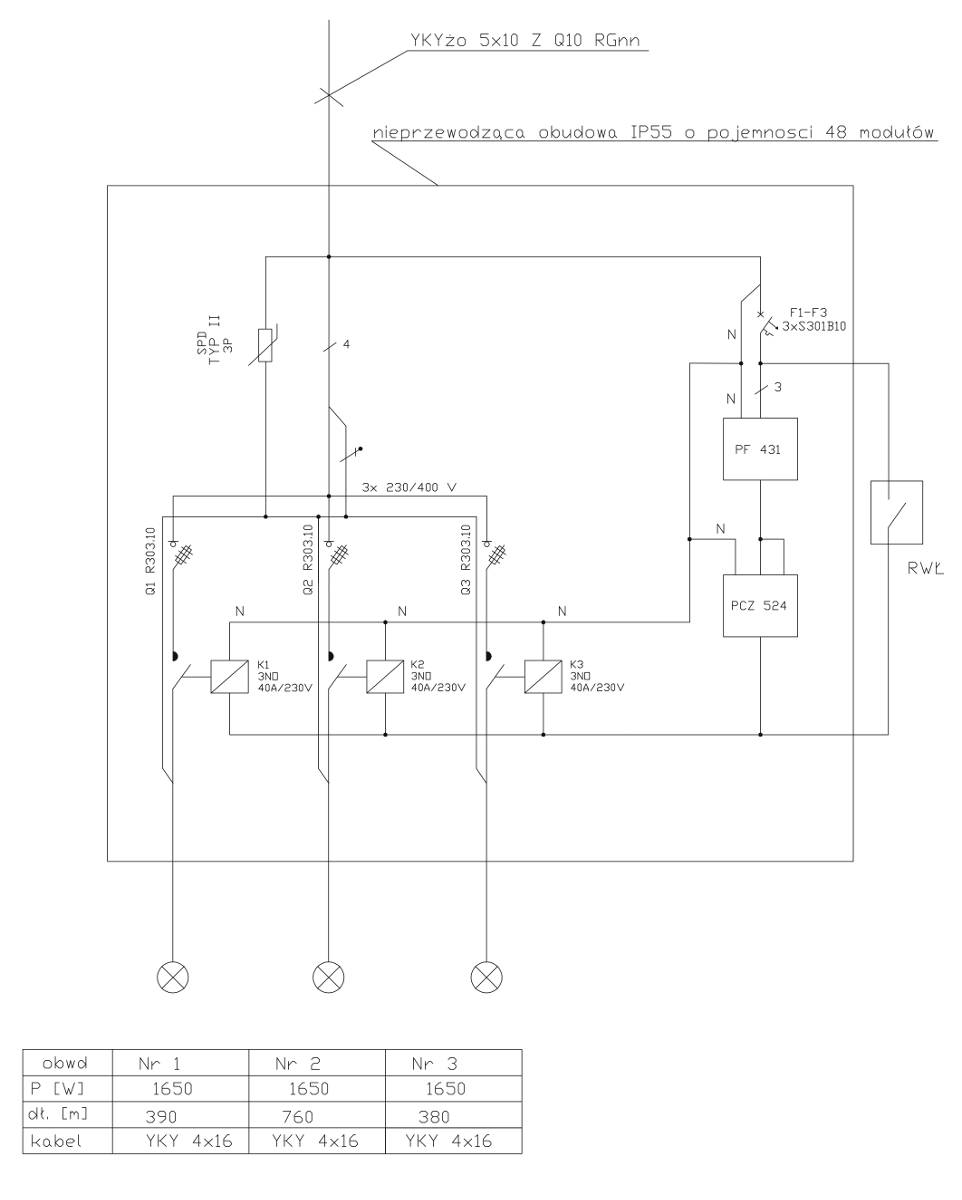

Rys. 4. Schemat ideowy rozdzielnicy oświetlenia

baza rys05 1

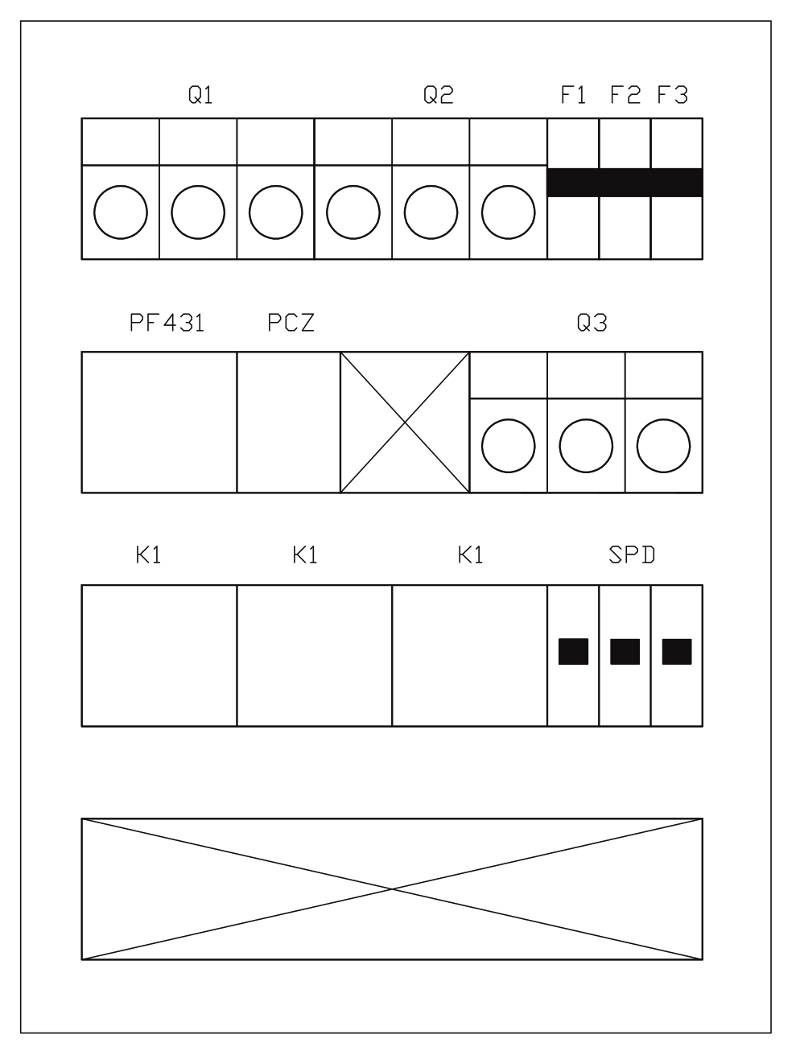

Rys. 5. Schemat montażowy rozdzielnicy oświetlenia

baza rys06 1

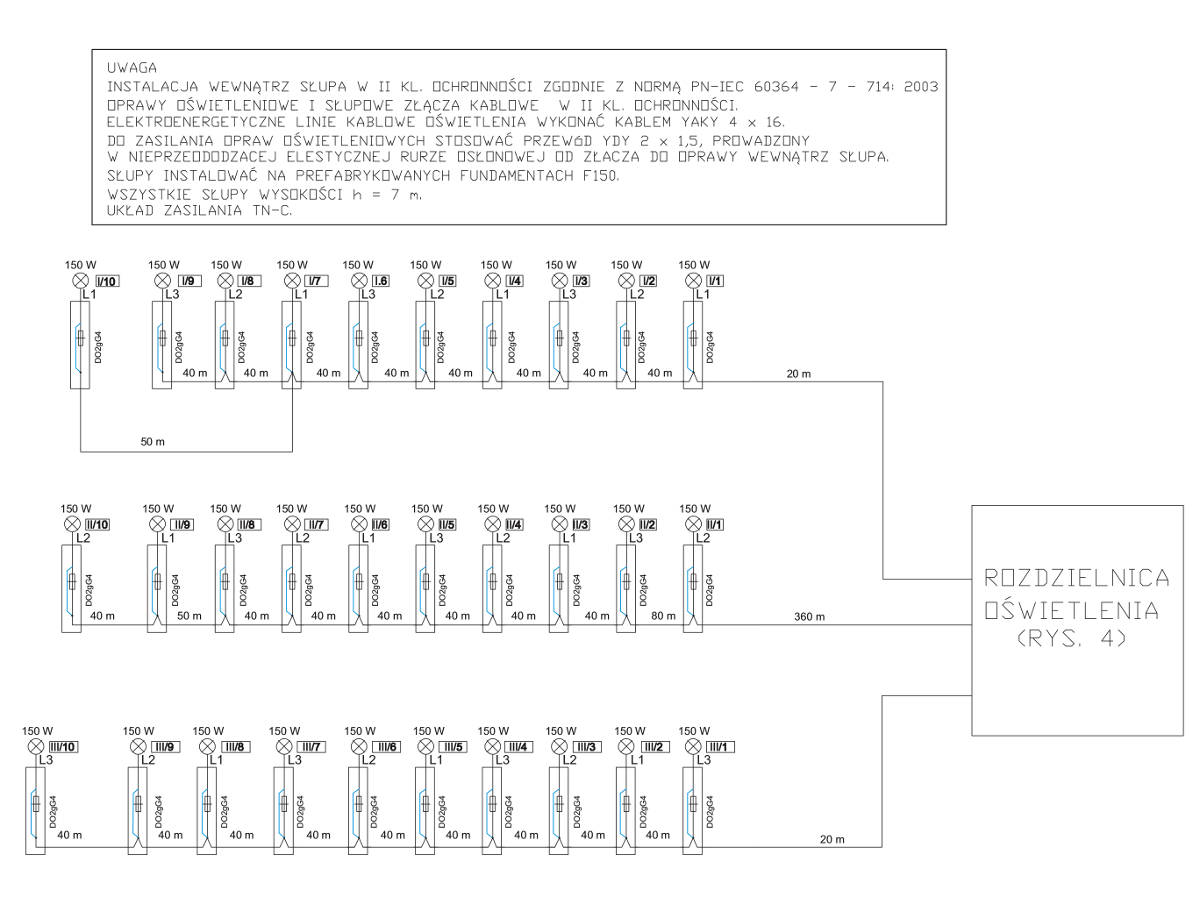

Rys. 6. Schemat ideowy obwodów oświetlenia terenu

Zasilanie opraw typu KYRO 2/150-96-ETRC należy wykonać przewodem YDY 2×2,5, wyprowadzonym ze złącz kablowych zainstalowanych w słupach. W odniesieniu do słupów oświetleniowych została przyjęta ochrona przeciwporażeniowa polegająca na zastosowaniu urządzeń w II klasie ochronności zgodnie pkt 714.413.2 normy PN-IEC 60364-7-714:2003.

Ochrona ta polega na zastosowaniu słupowego złącza kablowego i oprawy oświetleniowej w II klasie ochronności oraz prowadzeniu przewodów od złączą kablowego do oprawy wewnątrz słupa w elastycznej nieprzewodzącej rurze osłonowej. Takie rozwiązanie zgodnie z ww. normą, stanowi wykonanie równorzędne wykonaniu urządzenia w II klasie ochronności. Zatem kategorycznie zabrania się przyłączania do słupów oświetleniowych przewodu PE oraz/lub uziemiania słupa.

Obliczenia

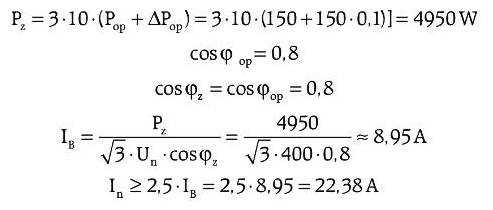

Zapotrzebowanie mocy i dobór zabezpieczeń obwodowych:

Obliczona moc zapotrzebowana uwzględnia oprócz mocy źródeł światła, moc zapotrzebowaną przez stateczniki.

Jako zabezpieczenie główne projektowanych obwodów oświetlenia zostaną przyjęte bezpieczniki topikowe WTNgG25.

Dobór zabezpieczeń poszczególnych obwodów:

Ponieważ obciążenie poszczególnych faz w pojedynczej elektroenergetycznej linii oświetlenia nie gwarantuje równomiernego obciążenia wszystkich faz, do obliczenia spodziewanego prądu obciążenia zostanie przyjęta faza najbardziej obciążana (rys. 6.):

Jako zabezpieczenia obwodowe poszczególnych faz w każdej projektowanej elektroenergetycznej linii oświetlenia zostaną przyjęte bezpieczniki topikowe DO1gG10.

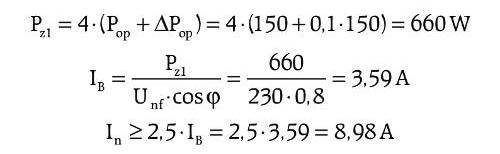

Dobór zabezpieczenia pojedynczej oprawy:

Warunki spełnia bezpiecznik małogabarytowy DO1gG4.

Dobór kabli i przewodów zasilających oprawy na długotrwałą obciążalność prądową i przeciążalność:

  • Kabel zasilający ROŚW:

Na podstawie normy PN-IEC 60364-5-52: 2011 przy sposobie ułożenia „B2”, warunki spełnia kabel YKY 4×10, którego długotrwała obciążalność prądowa wynosi:

Podobnie kable projektowanych elektroenergetycznych linii oświetlenia należy wykonać kablem YAKY 4×16, którego długotrwała obciążalność prądowa, przy sposobie ułożenia „D1” , wynosi:

  • Przewód zasilający pojedynczą oprawę:

Na podstawie normy PN-IEC 60364-5-52: 2011, przy sposobie ułożenia „B2” oraz uwzględnieniu maksymalnej temperatury występującej wewnątrz słupa w okresie letnim (τrz = 40°C), warunki spełnia przewód YDY 2×1,5:

Ze względów eksploatacyjnych zostanie przyjęty przewód YDY 2×2,5.

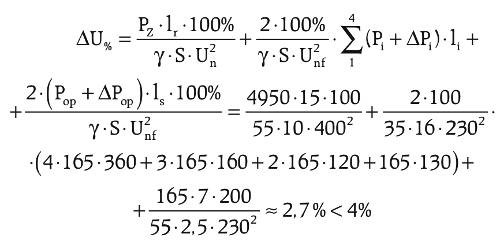

Sprawdzenie dobranych kabli oraz przewodów z warunku spadku napięcia:

Do obliczeń został przyjęty najdłuższy obwód oświetlenia (rys. 6.). Obwód nr 2:

Uwaga! Zgodnie z PN-HD 60364-5-52:2011, dopuszczalny spadek napięcia w obwodach oświetleniowych ∆U = 3% – tabela G52.1, natomiast przy zasilaniu z własnego źródła, np. zespołu prądotwórczego, ∆U = 6%, ∆Pop = 0,1·Pop, zatem (Pop + ∆Pop) = 1,1·Pop – moc oprawy oświetleniowej z uwzględnieniem mocy zapotrzebowanej przez statecznik, w [W], gdzie:

IZ – dopuszczalne długotrwałe obciążenie prądowe, w [A],

In – prąd znamionowy zabezpieczenia, w [A],

τdd – dopuszczalna długotrwale temperatura przewodu, w [°C],

cos φ – współczynnik mocy, w [-],

k2 – współczynnik uwzględniający niedopasowanie charakterystyki czasowo-prądowej przewodu i zabezpieczenia, w [-],

S – przekrój przewodu, w [mm2],

γ – konduktywność przewodu, w [m/(W·mm2)],

Pop = 150 W – moc pojedynczego źródła światła instalowanego na słupie oświetleniowym,

PZ1 – moc zapotrzebowana przez oprawy oświetleniowe w najbardziej obciążonej fazie pojedynczej linii oświetleniowej, w [W],

lr – długość przewodu na odcinku RGnn – ROŚW, w [m],

ls – długość przewodu łączącego oprawę ze złączem słupowym, w [m].

Poprawnie dobrany kabel lub przewód na długotrwałą obciążalność prądową i przeciążalność przy zabezpieczeniu bezpiecznikiem topikowym nie wymaga sprawdzenia ze względu na wytrzymałość zwarciową.

Spodziewany prąd zwarcia symetrycznego w ROŚW:

  • rezystancja WLZ (reaktancję dla SCu ≤50 mm2 lub SAl ≤ 70 mm2 pomija się w obliczeniach):
  • rezystancja oraz reaktancja transformatora o mocy 400 kVA (tabela 10.31: J. Wiatr, M. Orzechowski, Dobór przewodów i kabli elektrycznych niskiego napięcia, Grupa MEDIUM 2018):
  • impedancja obwodu zwarcia:
  • spodziewany początkowy prąd zwarcia symetrycznego:

Spodziewany prąd udarowy w ROŚW oraz wymagana odporność zwarciowa aparatów stanowiących wyposażenie rozdzielnicy:

  • współczynnik udaru:
  • prąd udarowy:

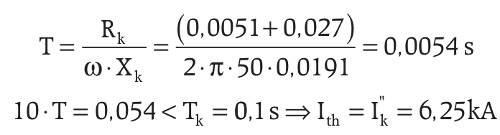

  • stała czasowa obwodu zwarcia T oraz prąd zwarciowy zastępczy cieplny Ith:

Rozłączniki bezpiecznikowe, przy napięciu znamionowym Un = 400 V oraz współczynniku cosφ≤ 0,86, muszą spełniać następujące parametry:

  • znamionowy prąd szczytowy i znamionowy prąd załączany: Icm≥ ip = 10,58 kA,
  • znamionowy prąd wytrzymywany wkładek bezpiecznikowych: Icn≥Ik” = 6,25 kA.

Znamionowy prąd eksploatacyjny wyłączników nadprądowych przy napięciu znamionowym Un = 230 V oraz współczynniku cos φ≤0,86: Ics ≥Ik” = 6,25 kA. Zatem należy przyjąć wyłączniki nadprądowe o prądzie Ics  = 10 kA.

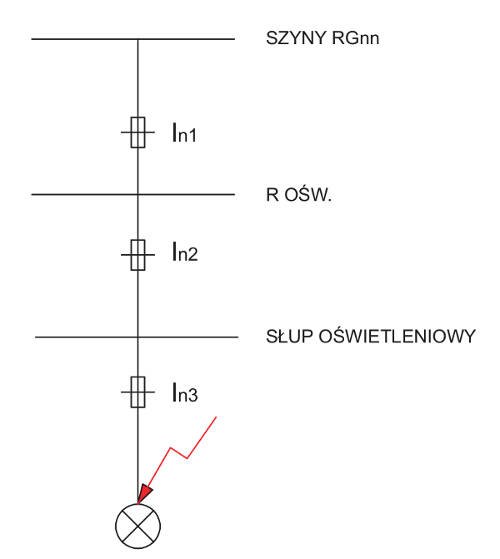

Sprawdzenie selektywności działania poszczególnych stopni zabezpieczeń:

Warunek zachowania wybiórczości działania poszczególnych zabezpieczeń zostanie zachowany w całej projektowanej sieci oświetlenia.

Uwagi końcowe

1. Posadowienie fundamentów F100 oraz instalacje słupów oświetleniowych należy wykonywać zgodnie z DTR producenta.

2. Ochrona przeciwporażeniowa przy dotyku pośrednim w odniesieniu do słupów oświetleniowych – II klasa ochronności – równorzędna zgodnie z pkt 714.413.2 normy PN-IEC 60364-7-714:2003 (złącze kablowe słupowe i oprawa oświetleniowa wykonane w II kl. ochronności, a przewód zasilający oprawę prowadzony od słupowego złączą kablowego w nieprzewodzącej rurze osłonowej).

3. Kable zasilające projektowanych elektroenergetycznych linii oświetlenia po ułożeniu, a przed zasypaniem należy poddać inwentaryzacji geode­zyjnej.

4. Wszelkie prace związane z budową elektroenergetycznych linii kablowych należy wykonywać zgodnie z wymaganiami normy N SEP-E 004 Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa.

Uwaga!

W artykule pominięto projekt oświetlenia, który stanowi podstawę opracowania projektu zasilania. Przyjęty sterownik astronomiczny należy oprogramować stosownie do szerokości geograficznej miejsca, w którym zostanie on zainstalowany.

Alternatywnym sposobem do przedstawionego w artykule jest zastosowanie słupów kompozytowych oraz opraw oświetleniowych w II klasie ochronności. Zamiast mapy geodezyjnej przeznaczonej do celów projektowych został przyjęty szkic lokalizacyjny, który w rzeczywistym projekcie budowlanym nie ma racji bytu.

Takie rozwiązanie w szczególnie uzasadnionych przypadkach jest stosowane z wykorzystaniem kalki technicznej, którą nakłada się na mapę zasadniczą do celów projektowych. Na kalce nanosi się projektowane uzbrojenie terenu, które należy traktować jako szkic. W żadnym przypadku nie może to zastępować mapy geodezyjnej do celów projektowych.

Zestawienie podstawowych materiałów

  1. Słupy oświetleniowe h = 9 m30 szt.
  2. Fundamenty słupowe F100 30 szt.
  3. Słupowe złącze kablowe w II kl. ochronności z bezpiecznikiem topikowym DO1gG4 30 szt.
  4. Kabel YAKY 4×16 1550 m
  5. Kabel YKY 4×10 15 m
  6. Przewód YDY 2×2,5 240 m
  7. Taśma kablowa koloru niebieskiego 1500 m
  8. Rura osłonowa SRS Φ150 30 m
  9. Oprawa oświetleniowa KYRO 2/150 – 96 – ETRC 30 szt.
  10. Obudowa w II klasie ochronności IP55 o pojemności 48 modułów 1 szt.
  11. Stycznik 3NO 40 A/230 V 3 szt.
  12. Sterownik astronomiczny PCZ 524 1 szt.
  13. Przełącznik faz PF 431 1 szt.
  14. Rozłącznik bezpiecznikowy R303.10 3 szt.
  15. Ogranicznik przepięć typ 2 3 p 1 szt.
  16. Wyłącznik nadprądowy instalacyjny S301B10 3 szt.
  17. Piasek na podsypki 64 m3
