Uproszczony projekt instalacji piorunochronnej budynku hali produkcyjnej

Publikacja przedstawia szkic projektu wykonania instalacji piorunochronnej dla przykładowego budynku hali produkcyjnej, który zawiera następujące elementy: podstawę opracowania, opis stanu istniejącego, opis techniczny, obliczenia oraz uwagi końcowe.

Publikacja przedstawia szkic projektu wykonania instalacji piorunochronnej dla przykładowego budynku hali produkcyjnej, który zawiera następujące elementy: podstawę opracowania, opis stanu istniejącego, opis techniczny, obliczenia oraz uwagi końcowe.

Publikacja przedstawia szkic projektu wykonania instalacji prorunochronnej dla przykladowego budynku hali produkcyjnej, który zawiera następujące elementy: podstawę opracowania, opis stanu istniejącego, opis techniczny, obliczenia oraz uwagi końcowe.

Zobacz także

Użytkowanie energii elektrycznej na placu budowy (część 5.)

Użytkowanie energii elektrycznej na placu budowy (część 5.) Użytkowanie energii elektrycznej na placu budowy (część 5.)

Na placu budowy ochrony przed skutkami wyładowań atmosferycznych oraz przepięć wywołanych czynnościami łączeniowymi w sieci zasilającej wymagają przede wszystkim obiekty zaplecza budowy oraz, w większości...

Na placu budowy ochrony przed skutkami wyładowań atmosferycznych oraz przepięć wywołanych czynnościami łączeniowymi w sieci zasilającej wymagają przede wszystkim obiekty zaplecza budowy oraz, w większości przypadków, także nowo wznoszone obiekty. Rozróżniamy przy tym ochronę zewnętrzną, mającą na celu zminimalizowanie skutków bezpośredniego trafienia pioruna w obiekt, oraz ochronę wewnętrzną, zabezpieczającą czułe elektroniczne urządzenia przed przepięciami powodowanymi przez zjawiska atmosferyczne...

Nowe normy dotyczące ochrony odgromowej obiektów budowlanych

Nowe normy dotyczące ochrony odgromowej obiektów budowlanych Nowe normy dotyczące ochrony odgromowej obiektów budowlanych

Urządzenie piorunochronne powinno przejąć i odprowadzić do ziemi prąd wyładowania piorunowego w sposób bezpieczny dla ludzi oraz eliminujący możliwość uszkodzenia chronionego obiektu budowlanego oraz urządzeń...

Urządzenie piorunochronne powinno przejąć i odprowadzić do ziemi prąd wyładowania piorunowego w sposób bezpieczny dla ludzi oraz eliminujący możliwość uszkodzenia chronionego obiektu budowlanego oraz urządzeń w nim zainstalowanych. Obecnie wprowadzane są cztery nowe normy serii PN-EN 62305, określające zasady ochrony odgromowej obiektów budowlanych. W normach tych szczególną uwagę zwrócono na ochronę przed piorunowym impulsem elektromagnetycznym, którego oddziaływanie może spowodować uszkodzenie...

Jak chronić obiekty budowlane przed przepięciami i wyładowaniami? (część 1.)

Jak chronić obiekty budowlane przed przepięciami i wyładowaniami? (część 1.) Jak chronić obiekty budowlane przed przepięciami i wyładowaniami? (część 1.)

Projekt ochrony odgromowej obiektu budowlanego należy wykonywać zgodnie z wymaganiami normy PN-xx/E 05003 Instalacje odgromowe obiektów budowlanych lub zgodnie z normą PN-IEC 60124 Instalacje odgromowe....

Projekt ochrony odgromowej obiektu budowlanego należy wykonywać zgodnie z wymaganiami normy PN-xx/E 05003 Instalacje odgromowe obiektów budowlanych lub zgodnie z normą PN-IEC 60124 Instalacje odgromowe. Żadna z tych norm nie obejmuje jednak wszystkich zagadnień związanych z ochroną odgromową. Wręcz przeciwnie, w normach tych występuje różne podejście do oceny zagrożenia piorunowego, które stanowi podstawę do przyjęcia określonego poziomu ochrony odgromowej.

Podstawa opracowania

  1. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 roku, w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (tekst jednolity: DzU z 2015 roku, poz. 1422).
  2. Wieloarkuszowa norma PN-EN 62305-1; -2; -3; -4, 2008; 2009 Ochrona odgromowa.
  3. Projekt branży konstrukcyjno-architektonicznej oraz plan zagospodarowania terenu.
  4. Projekt wentylacji.
  5. Wizja lokalna w terenie oraz uzgodnienia z inwestorem.
  6. Uzgodnienie z rzeczoznawcą ds. zabezpieczeń ppoż. oraz rzeczoznawcą ds. bhp.

Opis stanu istniejącego

Budynek jest położony w terenie znajdującym się powyżej szerokości geograficznej 51°30’ (jako granicę uznaje się linię łączącą Głogów z Puławami), co pozwala na przyjęcie średniorocznej gęstości wyładowań piorunowych Ng = 1,8 [1/km2/rok]. Jest on położony poza miastem z dala od innych obiektów budowlanych.

  • Projektowany budynek jest odosobnionym budynkiem hali produkcyjnej z częścią biurową i socjalną.
  • Wymiary budynku wynoszą 40x20x6 m (wymiar wysokości został zawyżony ze względu na wprowadzone uproszczenie polegające na przyjęciu wysokości budynku równej wysokości górnych powierzchni wentylatorów dachowych nad poziomem gruntau; rzeczywista wysokość budynku wynosi 5 m, a wentylatory wystają 1 m ponad dach).
  • Projektowany budynek nie jest budynkiem zabytkowym, przez co nie występuje ryzyko utraty dziedzictwa kulturowego
  • Uderzenie pioruna w budynek może spowodować zagrożenie życia ludzkiego, wybuch lub pożar, uszkodzenie instalacji elektrycznej oraz awarię zainstalowanych w nim urządzeń elektrycznych i elektronicznych.
  • Źródłem zagrożeń może być również uderzenie pioruna w pobliżu budynku. Za otoczenie budynku należy uznać obrys w odległości 250 m od jego konturów.
  • Nad stropem budynku wystają wentylatory dachowe.
  • Zasilanie budynku jest realizowane linią kablową wyprowadzoną z rozdzielnicy stacji transformatorowej SN/nn, oddalonej od budynku o 400 m.
  • Źródłem zasilania awaryjnego jest zespół prądotwórczy zainstalowany w wydzielonym pomieszczeniu budynku.
  • Na budynku brak jest jakichkolwiek anten.
  • W pobliżu budynku nie występują żadne drzewa.
  • Rezystywność gruntu w miejscu projektowanego posadowienia budynku ustalona w wyniku pomiaru metodą Wennera wynosi ρ = 200 W·m.

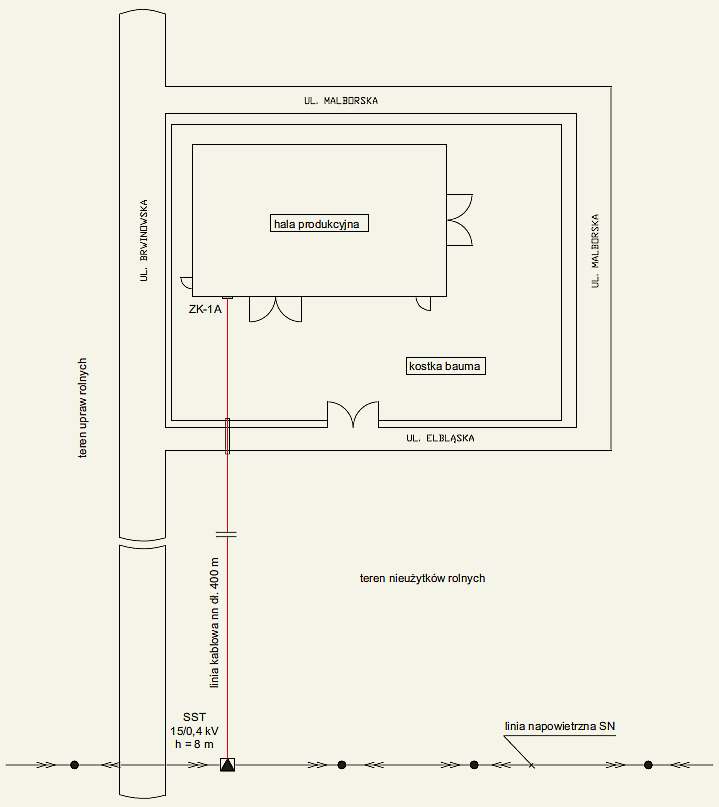

Plan lokalizacji obiektu przedstawia rys. 1.

b uproszczony projekt instalacji rys1 2

Rys. 1. Plan sytuacyjny; rys. J. Wiatr

Opis techniczny

Zgodnie z zaleceniami Polskiego Komitetu Ochrony Odgromowej SEP (PKOO) zostanie przyjęty III poziom ochrony i obliczone ryzyko zgodnie z wymaganiami normy PN-EN 62305-2:2008, którego wartość stanowi podstawę oceny przyjętego wstępnie poziomu ochrony.

Ochronę budynku należy wykonać z wykorzystaniem siatki zwodów poziomych układanych nad powierzchnią dachu, mocowanych do podstawek przytwierdzanych do dachu. Oko siatki zwodów nie może przekraczać 15 m. Wystające ponad dach wentylatory dachowe należy chronić za pomocą zwodów pionowych połączonych galwanicznie z siatką zwodów poziomych.

Plan rozmieszczenia zwodów poziomych i pionowych oraz stref ochronnych utworzonych przez zwody pionowe przedstawia rys. 2.

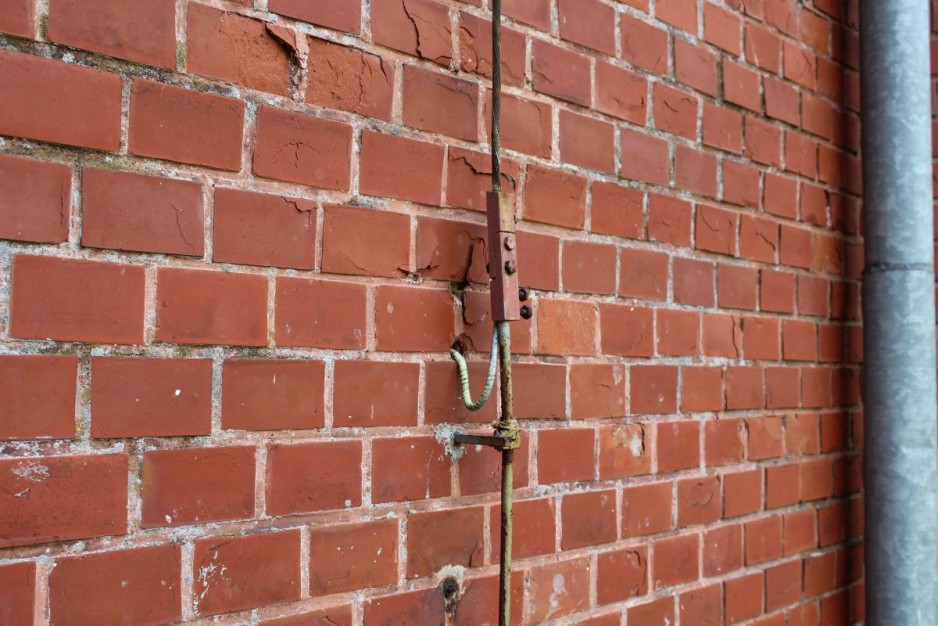

  • Przewody odprowadzające wykonane z drutu Fe-Zn ø 8 należy mocować do ścian zewnętrznych budynku z wykorzystaniem uchwytów.
  • Przewody odprowadzające od wysokości min. 2 m nad poziomem gruntu do głębokości 0,5 m poniżej poziomu gruntu należy prowadzić w nieprzewodzących ruchach osłonowych ø50 o grubości ścianki nie mniejszej od 5 mm, odpornych na działanie promieni UV.
  • Uziom odgromowy należy wykonać jako kombinowany przez pogrążenie prętów F 16 pokrywanych warstwą Cu i połączyć taśmą Fe‑Zn 30x4 układaną na głębokości 1 m poniżej poziomu gruntu.
  • Dolny koniec uziomów pionowych należy pogrążać do głębokości 7 m, a górny do głębokości 1 m poniżej poziomu gruntu (rys. 2).
  • Na budynku należy zamieścić tablice ostrzegawcze zawierające napis: ZAKAZ PRZEBYWANIA W POBLIŻU BUDYNKU PODCZAS BURZY.
