Prędkość obrotową w tych silnikach można wyrazić wzorem [2]:
(1)
gdzie:
f – częstotliwość napięcia zasilającego, w [Hz],
p – liczba par biegunów silnika, w [-],
s – poślizg, w [-].
Wśród różnych sposobów regulacji prędkości obrotowej silników klatkowych jednym z najczęstszych w zastosowaniach przemysłowych jest regulacja przez zmianę liczby par biegunów stojana. Zmiana ta polega na przełączeniu uzwojeń faz stojana silnika na różne liczby par biegunów. W tego rodzaju silnikach uzwojenie klatkowe wirnika może pracować przy dowolnej liczbie biegunów stojana
Zastosowanie oddzielnych uzwojeń pozwala na uzyskanie różnych prędkości synchronicznych pola wirującego. W przypadku zastosowania przełączalnych uzwojeń stojana możliwe jest uzyskanie stosunku par biegunów 1:2. W takim przypadku każde uzwojenie stojana składa się z dwóch jednakowych sekcji.
Zmiana kierunku prądu w jednym z nich umożliwia zmianę liczby biegunów. Zasada tworzenia zmiany liczby biegunów w silniku dwubiegowym została przedstawiona na rys. 1.
Silniki wielobiegowe mogą być budowane jako czterobiegowe o dwóch oddzielnie przełączanych uzwojeniach lub jako trójbiegowe, w których jedno uzwojenie jest przełączalne, a drugie wykonane na jedną liczbę par biegunów. Bardzo ważną cechą silników wielobiegowych jest to, że są one budowane na jedną wartość napięcia zasilania. W praktyce najczęściej stosowane są silniki dwubiegowe z uzwojeniami w układzie Dahlandera. Układ uzwojeń tych silników umożliwia łączenie w trójkąt lub w podwójną gwiazdę (Δ/YY). Układ połączeń uzwojeń w takim silniku przedstawia rys. 2. (taki silnik ma wyprowadzonych sześć zacisków na tabliczkę zaciskową). Cechą charakterystyczną silnika dwubiegowego z uzwojeniami Δ/YY jest nieznaczna różnica mocy przy połączeniu w Δ w stosunku do połączenia w YY [1]:
Silnik ten jest traktowany jako silnik na stałą moc i nadaje się do napędów prostych obrabiarek. Charakterystyki mechaniczne silnika dwubiegowego w wykonaniu trojkąt – podwójna gwiazda zostały przedstawione na rys. 4.
Inną konstrukcją silników dwubiegowych są wykonania o połączeniach uzwojeń w układ Y/YY, w których stosunek mocy wynosi [1]:
(3)
Schemat połączeń uzwojeń takiego silnika przedstawia rys. 3. Silniki tego typu znajdują zastosowanie w napędach wentylatorów.
Przykładem zastosowania dwubiegowego silnika o układzie połączeń uzwojeń Y/YY może być pomieszczenie ładowania akumulatorów, gdzie przy załączonym ładowaniu baterii musi być uruchomiona wentylacja. Intensywność wymiany powietrza dobiera się z uwzględnieniem różnych czynników, takich jak prąd ładowania oraz kubatura pomieszczenia. Ponieważ podczas ładowania akumulatorów wydziela się wodór, który tworzy mieszaninę z powietrzem, szybko uzyskującą Dolną Granicę Wybuchowości (DGW), pomieszczenie ładowania musi zostać wyposażone w system detekcji tego stężenia. Służy on do wykrywania zagrożenia wybuchowego i ma na celu sterowanie wentylacją tak, aby nie dopuścić do stężenia określanego jako DGW.
Samo stężenie składnika palnego w określonym przedziale wybuchowości nie powoduje wybuchu. Do powstania wybuchu potrzebna jest jeszcze pewna energia, której inicjatorami mogą być takie czynniki jak na przykład iskry powstałe podczas pracy urządzeń i instalacji elektrycznych, elementy instalacji rozgrzane do niebezpiecznie wysokiej temperatury, wyładowania atmosferyczne i elektrostatyczne.
Energia ta nazywana jest minimalną energią zapłonu Emin i definiowana jako najmniejsza energia kondensatora w obwodzie elektrycznym, którego wyładowanie powoduje zapłon mieszaniny i rozprzestrzenianie się płomienia w określonych warunkach badania. W przypadku gazów i par minimalną energię zapłonu oznacza się dla składników stechiometrycznych, zaś dla pyłów – dla mieszanin bogatych w paliwo (powyżej składu stechiometrycznego). Są to warunki optymalne pod względem składu mieszaniny.
Wartość minimalnej energii zapłonu jest parametrem, który pozwala na ocenę zagrożenia wybuchem pochodzącego od istniejących w rozpatrywanym obszarze źródeł, takich jak iskry elektryczne, elektrostatyczne, iskry pochodzące od pojemnościowych lub indukcyjnych obwodów elektrycznych, a także iskry mechaniczne. Przykładową zależność energii zapłonowej w zależności od składu mieszaniny wodoru z powietrzem przedstawia rys. 5.
Wentylacja pomieszczeń ładowania akumulatorów powinna umożliwić odpowiednią liczbę cyklów wymiany powietrza na godzinę, którą należy wyznaczyć ze wzoru [13]:
(4)
(5)
gdzie:
r=25 – współczynnik rozcieńczenia,
w=0,00042 [m3/h] – ilość wodoru wytwarzanego przez prąd ładowania równy 1 A,
s=5 – współczynnik bezpieczeństwa,
n – liczba ogniw,
Ilad – prąd ładowania,
V– kubatura wentylowanych pomieszczeń, w [m3],
– wymagane natężenie przepływu powietrza, w [m3],
k – wymagana liczba cykli wymiany powietrza w ciągu godziny.
Należy też stosować dwubiegowe wentylatory w wykonaniu przeciwwybuchowym (oznaczenie Ex). Przeciwwybuchowe dwubiegowe wentylatory wywiewne należy ustawić poza pomieszczeniami ładowania (przechowywania akumulatorów). Otwór ssawny należy tak usytuować, aby wywiewane było powietrze spod sufitu oraz znad posadzki. Czerpnię powietrza należy tak usytuować, aby dolna krawędź znajdowała się na wysokości nie niższej niż 2 m nad poziomem podłogi.
System wentylacji należy wyposażyć w automatykę detekcji stężenia wodoru, która w przypadku przekroczenia dopuszczalnej wartości spowoduje automatyczne uruchomienie wyższych obrotów silnika napędowego. Wentylatory powinny posiadać możliwość ręcznego uruchomienia z zewnątrz i wewnątrz pomieszczenia. Ręczne uruchomienie wentylacji powinno następować w stanie awaryjnym sygnalizowanym przez system detekcji wodoru lub przed każdym wejściem do pomieszczenia ładowania akumulatorów.
Osobnego projektu wymaga zaś wentylacja pomieszczeń ładowania akumulatorów kwasowych oraz zasadowych. Okna pomieszczeń ładowania oraz przechowywania akumulatorów należy zabezpieczyć z zewnątrz siatką o oczkach 2×2 cm, która musi być odporna na działanie elektrolitu. Wentylator po włączeniu ładowania akumulatorów zostaje uruchomiony (ręcznie przez obsługę lub automatycznie), pozwalając na odpowiednią liczbę cykli wymiany powietrza, stosownie do kubatury pomieszczenia.
W przypadku wykrycia przez system detekcji stężenia wodoru powyżej 30 % DGW, automatycznie następuje przełączenie uzwojeń silnika napędowego wentylatora na wyższe obroty. Wzrost obrotów silnika powoduje zwiększenie intensywności wymiany powietrza. Układ detekcji stężenia wodoru powoduje również uruchomienie sygnalizacji dźwiękowo- akustycznej. Po zmniejszeniu się stężenia wodoru w powietrzu, automatycznie zostają załączone niższe obroty silnika napędzającego wentylator.
Zastosowanie układu detekcji stężenia wodoru współpracującego z silnikiem napędowym wentylacji pomieszczenia ładowania akumulatorów pozwala na niekwalifikowanie tego pomieszczenia do kategorii zagrożenia wybuchem. Zgodnie z § 31 pkt. 5 rozporządzenia [14], pomieszczenie, w którym może wytwarzać się mieszanina wybuchowa, powstała z wydzielającej się takiej ilości palnych gazów, par, mgieł lub pyłów, której wybuch mógłby spowodować przyrost ciśnienia w tym pomieszczeniu przekraczający 5 kPa, określa się jako pomieszczenie zagrożone wybuchem. Projektując układ detekcji i wentylacji pomieszczenia ładowania akumulatorów należy pamiętać o zastosowaniu wentylatora w wykonaniu przeciwwybuchowym (instalacje elektryczne w strefach zagrożonych wybuchem opisał inż. Michał Świerżewski w „elektro.info” w numerach 9 - 10/2007).
Wentylator z silnikiem dwubiegowym może także znaleźć zastosowanie w układzie wentylacji pomieszczeń magazynowych, gdzie w czasie godzin pracy personelu wymagana jest zwiększona intensywność wymiany powietrza, a poza tym czasem może być ona znacznie mniejsza. Przykład sterowania wentylatorem dwubiegowym w magazynie przemysłowym przedstawia rys. 6. Widoczny na nim zegar sterujący przełącza układ połączeń silnika zgodnie z ustawionym programem pracy przedstawionym na rys. 7.
Literatura
J. Sidorowicz, Napęd elektryczny i jego sterowanie, Wydawnictwa Politechniki Warszawskiej, Warszawa 1994.
S. Niestępski, J. Pasternakiewicz, T. Wiśniewski, Projektowanie sieci elektroenergetycznych. Instalacje elektroenergetyczne, Wydawnictwa Politechniki Warszawskiej, Warszawa 1994.
Katalogi firmy „Gazex”.
M. Świerżewski, Instalacje elektryczne w pomieszczeniach zagrożonych wybuchem – materiały XL Konferencji KRGB, Warszawa, 17 maja 2007 r.
W. Latek, Zarys maszyn elektrycznych, WNT, Warszawa 1978.
Materiały archiwalne Wojskowego Biura Studiów Projektów Budowlanych i Lotniskowych w Warszawie.
Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 roku w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (DzU nr 75/2002, poz. 690, z późniejszym zmianami).
Notatki własne autora ze Studium Podyplomowego Bezpieczeństwo Budowli, Szkoła Główna Służby Pożarniczej 2003/2004.
Wytyczne projektowania instalacji wentylacji w budownictwie zaplecza technicznego motoryzacji, Główne Biuro Studiów i Projektów Zaplecza Technicznego Nr 237/GB-132/71.
DIN 12923/4 Laboreinrichttungen. Abzüge.
Rozporządzenie Ministra Górnictwa i Energetyki z 30 lipca 1987 roku w sprawie szczegółowych zasad eksploatacji urządzeń prostownikowych i akumulatorów (MP nr 21/1987) (rozporządzenie unieważnione, zastosowane jako wiedza techniczna).
Rozporządzenie Ministra Gospodarki i Pracy z 27 lipca 2004 roku w sprawie szkolenia w dziedzinie bezpieczeństwa i higieny pracy (DzU nr 10/2004, poz. 1860).
Kecknagel – Poradnik. Ogrzewanie + klimatyzacja. 1994/1995 (zastosowany jako zbiór wiedzy technicznej).
Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z 21 kwietnia 2006 roku w sprawie ochrony przeciwpożarowej budynków, innych obiektów i terenów (DzU nr 8/2006, poz. 563).

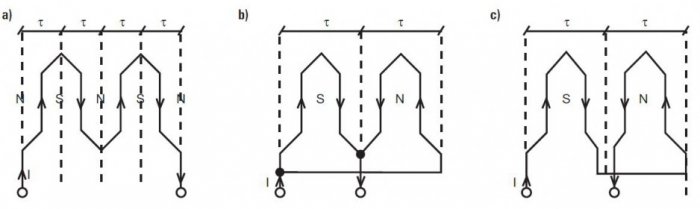

Rys. 1. Zasada otrzymywania różnej liczby par biegunów w silniku dwubiegowym z przełączalnymi uzwojeniami: a) cztery bieguny,b) dwa bieguny – sekcje łączone równolegle, c) dwa bieguny – sekcje łączone równolegle [1]
Rys. 2. Schemat połączeń uzwojeń stojana silnika dwubiegowego według systemuDahlandera i sposób podłączenia silnika do instalacji w układzie Δ/YY [1]

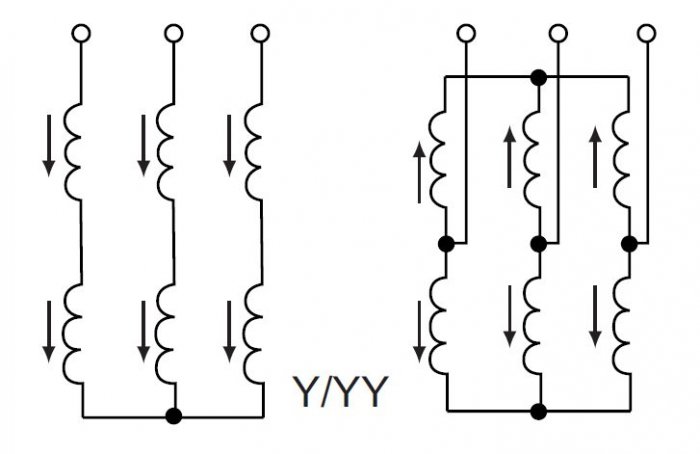

Rys. 3. Schemat uzwojeń faz silnika dwubiegowego w wykonaniu Y/YY [1]
Rys. 4. Charakterystyki mechaniczne silnika dwubiegowego w wykonaniu Δ/YY [1]

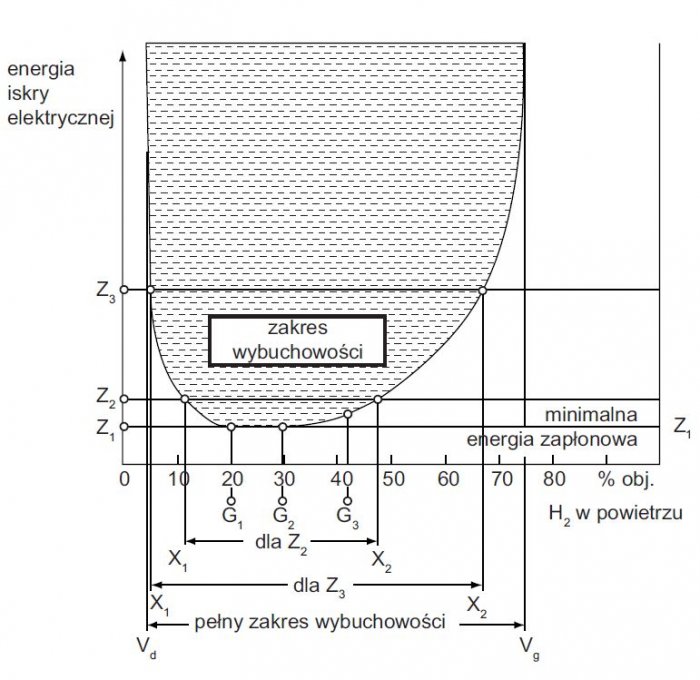

Rys. 5. Zależność energii zapłonowej od składu mieszanin wodoru z powietrzem,gdzie: Z1 – minimalna energia zapłonu Emin=0,019 mJ, Vd – dolna granicawybuchowości, Vg – górna granica wybuchowości [8]
Rys. 6. Schemat zasilania silnika dwubiegowego wentylatora pracującego wedługprogramu podanego na rysunku 7. [6]

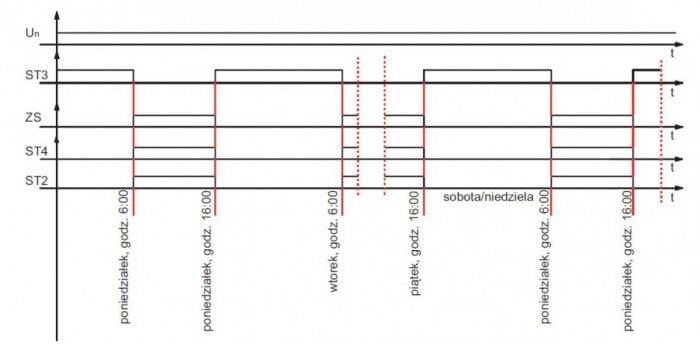

Rys. 7. Program pracy wentylatora [6]; Uwaga! Wysterowanie ST2 i ST4 powoduje załączenie wyższych obrotów silnika wentylatora. Cyklem pracy steruje programowalny zegar sterujący PZC-521.1. Zegar sterujący należy zaprogramować zgodnie z przedstawionym algorytmem. Nastawy przekaźnika sterującego – zgodnie z przedstawionym algorytmem
