Przekształtniki dwukierunkowe ze zwrotem energii do sieci

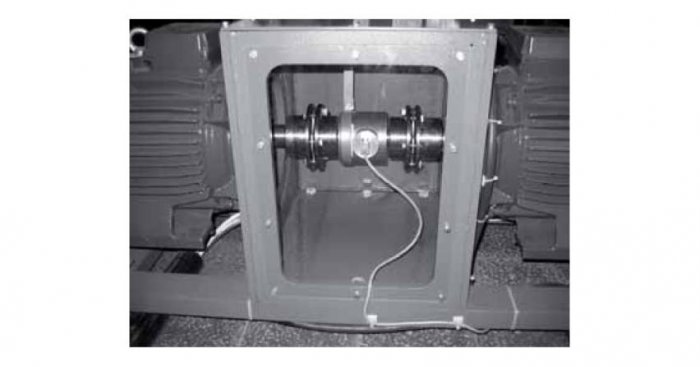

Widok konstrukcji zestawu maszynowego
M. Włas, Z. Krzemiński, J. Pietryka, J. Szewczyk

Widok konstrukcji zestawu maszynowego


M. Włas, Z. Krzemiński, J. Pietryka, J. Szewczyk

Nowoczesne napędy z silnikami indukcyjnymi klatkowymi i przemiennikami częstotliwości stanowią blisko 90 % napędów elektrycznych z regulowaną prędkością kątową. Dzięki zastosowaniu nowych typów silników, przekładni oraz nowych generacji tranzystorów IGBT w przekształtnikach napędy te są energooszczędne, zaś koszt ich instalacji zwraca się średnio w ciągu kilkudziesięciu miesięcy od chwili zainstalowania. W 95 % są to napędy z jednokierunkowym przepływem energii od sieci do układu napędowego. W przypadku hamowania, energia zgromadzona w masach wirujących jest tracona na tzw. rezystorze hamowania.

Zobacz także

Zastosowanie wentylatorów z silnikiem dwubiegowym do wentylacji pomieszczeń

Zastosowanie wentylatorów z silnikiem dwubiegowym do wentylacji pomieszczeń Zastosowanie wentylatorów z silnikiem dwubiegowym do wentylacji pomieszczeń

Silniki indukcyjne zwarte (klatkowe) mają najprostszą budowę spośród wszystkich silników elektrycznych. Prosta jest również ich eksploatacja, co z pewnością przyczyniło się do tego, że są one powszechnie...

Silniki indukcyjne zwarte (klatkowe) mają najprostszą budowę spośród wszystkich silników elektrycznych. Prosta jest również ich eksploatacja, co z pewnością przyczyniło się do tego, że są one powszechnie stosowane w różnych układach napędowych.

Regulowany napęd elektryczny pompy wody zasilającej o podwyższonej pewności zasilania

Regulowany napęd elektryczny pompy wody zasilającej o podwyższonej pewności zasilania Regulowany napęd elektryczny pompy wody zasilającej o podwyższonej pewności zasilania

Pompy wody zasilającej należą do tego rodzaju urządzeń pracujących w ciepłowniach i elektrociepłowniach, których awaria prowadzi do wyłączenia obiektu. Napęd elektryczny tych pomp (przy czym zawsze istnieje...

Pompy wody zasilającej należą do tego rodzaju urządzeń pracujących w ciepłowniach i elektrociepłowniach, których awaria prowadzi do wyłączenia obiektu. Napęd elektryczny tych pomp (przy czym zawsze istnieje jeden agregat pompowy jako rezerwa) musi spełniać wysokie wymagania co do niezawodności. Współczesna technika napędu elektrycznego umożliwia ekonomiczną regulację ciśnienia i wydajności tych pomp. Jednak w praktyce nadal większość układów napędowych pomp zasilających stanowią sprzęgła hydrokinetyczne...

Elektryczne silniki liniowe

Elektryczne silniki liniowe Elektryczne silniki liniowe

W działaniu wielu maszyn i urządzeń technicznych wymagany jest ruch postępowy lub postępowo-zwrotny. Zazwyczaj ruch ten wytwarzają silniki rotacyjne poprzez mechanizmy przekształcające ruch obrotowy na...

W działaniu wielu maszyn i urządzeń technicznych wymagany jest ruch postępowy lub postępowo-zwrotny. Zazwyczaj ruch ten wytwarzają silniki rotacyjne poprzez mechanizmy przekształcające ruch obrotowy na prostolinijny. Dlatego istnieje duże zapotrzebowanie na silniki wytwarzające bezpośrednio ruch postępowy. Takimi silnikami są indukcyjne silniki liniowe. Silniki te nie mają części wirujących, charakteryzują się zwartą budową odporną na wpływy środowiskowe oraz przenoszeniem sił bez udziału elementów...

Istnieją jednak grupy napędów, dla których możliwe jest techniczne i uzasadnione ekonomicznie wykorzystanie przekształtników dwukierunkowych. Do grupy tej należą generatory energii elektrycznej pracujące ze zmienną prędkością kątową wirnika, np. w elektrowniach wiatrowych. Kolejna grupa to napędy dźwigowe, w których można wykorzystać energię potencjalną przemieszczanych mas. Kolejną grupą są wirówki i wentylatory z dużym momentem bezwładności. Duży moment bezwładności i duża energia kinetyczna występują w przypadku wywrotnic wagonowych lub samotoków.

W artykule przedstawiono stanowisko eksperymentalne oraz badania porównawcze napędu jednokierunkowego i dwukierunkowego z silnikami indukcyjnymi o mocy 22 kW. W dalszej części przedstawiono wyniki wdrożenia napędu dwukierunkowego w Spółdzielni Mleczarskiej „Maćkowy” w Gdańsku, gdzie napęd dwukierunkowy wykorzystano przy modernizacji wirówki do produkcji twarogu DSC1 z silnikiem o mocy 18,5 kW.

Współczesne układy napędowe z silnikami indukcyjnymi sterowane są przez zmianę częstotliwości i napięcia zasilania. Do tego celu stosowane są powszechnie pośrednie przemienniki częstotliwości składające się z prostownika, obwodu pośredniczącego napięcia (prądu) stałego i falownika napięcia (prądu). Stosowany powszechnie prostownik z mostkiem diodowym na wejściu przemiennika stanowi poważny problem ze względu na odkształcony prąd pobierany z linii zasilającej oraz na nieregulowaną wartość napięcia w obwodzie pośredniczącym. Na rysunku 1. przedstawiono schemat części silnoprądowej wraz z pomiarami przemiennika częstotliwości z mostkiem diodowym i dławikiem wejściowym.

Szerokie zastosowanie napędów przekształtnikowych zasilanych przez prostowniki diodowe lub tyrystorowe spowodowało szereg problemów związanych z wyższymi harmonicznymi w sieci zasilającej. Jak wiadomo, odbiorniki nieliniowe, jakimi są prostowniki diodowe, pobierają bardzo odkształcony prąd z sieci, a co za tym idzie, niekorzystnie oddziałują na napięcie sieci, powodując jego odkształcenie. Powstało wiele metod niwelujących to niekorzystne zjawisko, tj.:

  • równoległe kompensatory aktywne [6, 7], będące źródłami prądowymi pobierającymi z sieci silny nieliniowy prąd, ale o ściśle określonym kształcie tak, aby kompensował prąd pobierany przez odbiornik nieliniowy i w rezultacie sumaryczny prąd sieci był możliwie najbardziej sinusoidalny i w fazie z napięciem,
  • prostowniki tranzystorowe [5, 8], pobierają sinusoidalny prąd będący w fazie z napięciem i umożliwiają dwukierunkowy przepływ mocy.

Dzięki ciągłemu spadkowi cen tranzystorów mocy IGBT i wprowadzeniu tranzystorów typu Trench pojawiła się realna możliwość zamiany prostownika diodowego na tranzystorowy, sterowany. Prostownik tranzystorowy zapewnia czterokwadrantowy zakres pracy (zwrot energii do sieci), bliski sinusoidalnego kształt prądu, regulowaną wartość napięcia w obwodzie pośredniczącym, współczynnik mocy bliski jedności, a ponadto po niewielkiej modyfikacji oprogramowania może być wyposażony w funkcję aktywnej filtracji [5].

Bardzo ważną zaletą zastosowania przekształtnika z prostownikiem tranzystorowym jest uzyskanie wyższego niż w mostku diodowym napięcia w obwodzie pośredniczącym. Dzięki temu możliwe jest uzyskanie znamionowego napięcia na silniku indukcyjnym bez stosowania metod nadmodulacji w modulatorze PWM. Dodatkowo energia tracona na rezystorze hamowania może zostać przekazana do sieci elektroenergetycznej, zwiększając sprawność napędu. Do poprawnej pracy przekształtnika sieciowego niezbędny jest dość duży dławik sieciowy Ls oraz kondensatory filtrujące Cs, których zadaniem jest filtracja odkształconego napięcia wynikającego z modulacji PWM w prostowniku tranzystorowym.

Stanowisko badawcze

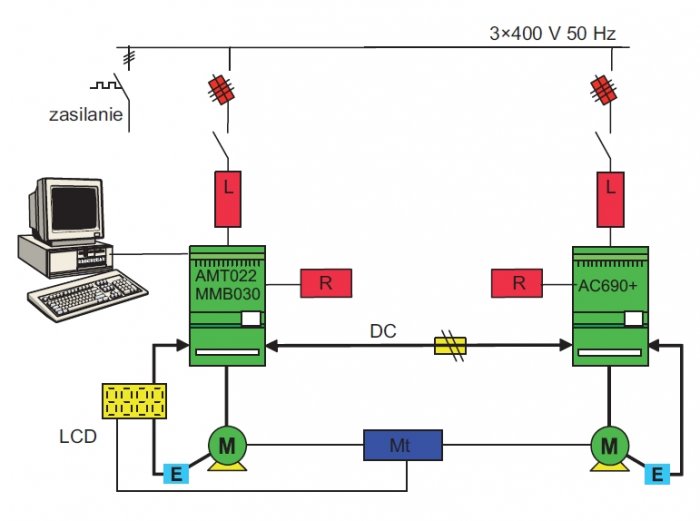

W ramach projektów badawczych Ministerstwa Nauki i Szkolnictwa Wyższego w Katedrze Automatyki Napędu Elektrycznego Politechniki Gdańskiej zbudowano stanowisko badawcze z dwoma silnikami indukcyjnymi FSLg180-L4 o mocy 22 kW, z niezależnym chłodzeniem i pomiarem prędkości enkoderami 2048 imp./obr., momentomierzem tensometrycznym Mt200 (±250 Nm, klasa 0,2), filtrem sieciowym (0,33 mH, 60 A), rezystorami hamowania (4×500 W) oraz przemiennikami częstotliwości połączonymi obwodami pośredniczącymi (bezpieczniki ultra szybkie gR80 i diody szybkie 200 A). Schemat poglądowy części silnoprądowej przedstawiono na rysunku 3.

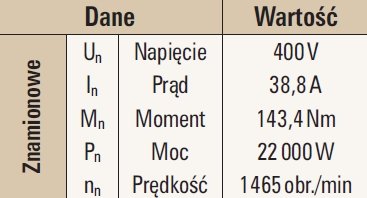

Pierwszy układ napędowy (silnik z fabrycznym przemiennikiem częstotliwości SDD 690+ AC Drives ze sprzężeniem prędkości) pracuje jako obciążenie, drugi (AMT-022), na którym uruchomiono układ mikroprocesorowy SH65L z procesorem ADSP21065L, pracuje jako silnik badany. Dodatkowo w firmie MMB Drives opracowano przekształtnik dwukierunkowy MMB-030 o prądzie znamionowym wyjściowym 65 A. W obu badanych przekształtnikach MMB-030 i AMT-022 zastosowano ten sam bezczujnikowy układ regulacji [2] z oryginalnym, opatentowanym sposobem odtwarzania prędkości wirnika. Struktura układu regulacji oparta jest na multiskalarnym modelu silnika, będącym uogólnieniem znanego modelu wektorowego [1, 3].

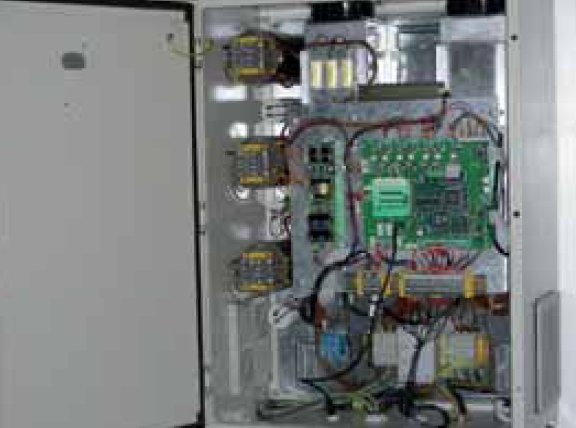

Na fotografii 1. przedstawiono widok przekształtnika AMT-022 bez obudowy. Na fotografii 3. przedstawiono widok konstrukcji zestawu maszynowego z pomiarem momentu momentomierzem Mt200, którego część interfejsowa momentomierza widoczna jest na fotografii 2., przedstawiającej wnętrze szafy przekształtników. Silniki sprzęgnięte są sprzęgłami sztywnymi, bezluzowymi ze stalową laminą RADEX-NC.

Badania eksperymentalne

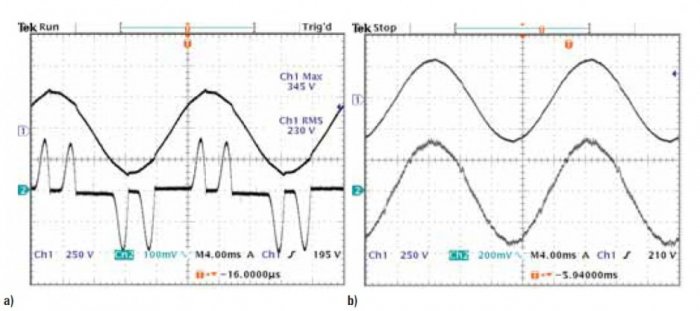

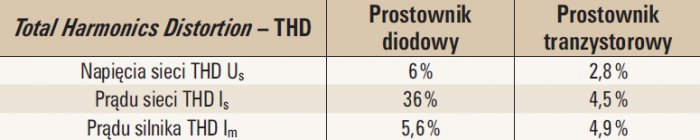

Wyniki eksperymentalne wykonane na stanowisku badawczym przedstawiono na rysunku 4. i rysunku 5. Na rysunkach przedstawiono od góry odpowiednio napięcie linii i prąd linii (rys. 4.) i napięcie i prąd silnika (rys. 5.) dla silnika 22 kW obciążonego momentem znamionowym przy prędkości znamionowej. Istotne jest to, że w przekształtniku z mostkiem tranzystorowym prąd silnika miał wartość o 25% mniejszą niż w przypadku prądu silnika w przekształtniku z mostkiem diodowym. Wynika to z możliwości uzyskania większego napięcia w przekształtniku dwukierunkowym, a co za tym idzie, nie ma potrzeby przewymiarowania tego przekształtnika pod względem prądowym. Na rysunku 6. przedstawiono od góry przebiegi prędkości wirnika (jw.), mocy czynnej (W), skutecznej wartości prądu (A) i napięcia sieci (V) oraz napięcia obwodu DC (jw.).

W przypadku przebiegów odkształconych konieczne jest wprowadzenie parametrów określających jakość energii, które opisywałyby rzeczywiste przebiegi prądów i napięć. Taką wielkością jest współczynnik THD (ang. Total Harmonic Distortion) i jest to iloraz wartości skutecznej harmonicznych do wartości skutecznej harmonicznej podstawowej. Rozróżnia się współczynnik zniekształceń napięciowy THDU (1) oraz prądowy THDI (2):

Modernizacja wirówki z wykorzystaniem falownika MMB-030

Wirówka DSC/1 produkcji NRD zainstalowana w Spółdzielni Mleczarskiej „Maćkowy” w Gdańsku została zmodernizowana poprzez całkowitą wymianę układu sterowania i zastosowanie falownika MMB oraz remont podzespołów mechanicznych. Widok wirówki po remoncie przedstawiono na fotografii 4., natomiast widok wnętrza przemiennika MMB-30 przedstawiono na fotografii 5. Modernizację napędu wykonała firma MMB Drives Sp. z o.o., natomiast część mechaniczną zmodernizowała Politechnika Gdańska. Modernizację zakończono w czerwcu 2007 r. Zastosowany w celu modernizacji napędu wirówki przekształtnik do zasilania silników indukcyjnych opracowany przez MMB Drives przy współpracy z Politechniką Gdańską zawiera dwa falowniki napięcia połączone konstrukcyjnie w jeden układ. Falownik podłączony do sieci zasilającej zapewnia dwukierunkowy przepływ energii i odpowiednie napięcie na kondensatorze w obwodzie prądu stałego. Układ sterowania prędkością kątową wirnika z podporządkowanym obwodem regulacji momentu działa w pełnym zakresie prędkości obrotowej. Zastosowany przekształtnik zapewnia dwukierunkowy przepływ energii oraz znakomite właściwości dynamiczne układu regulacji prędkości i stabilizację momentu w stanach przejściowych.

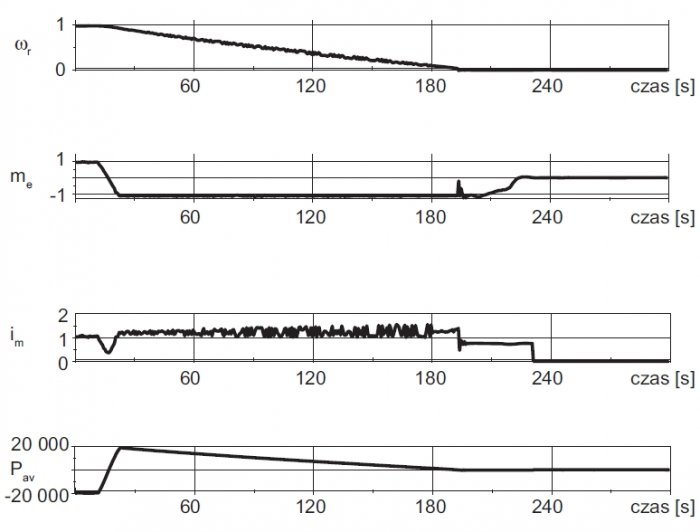

Czas rozruchu wirówki przy stałym momencie wynosi około 5 minut, a hamowania 4 minuty. Energia hamowania zwracana jest do sieci zasilającej. Przebiegi: prędkości wirnika, momentu elektromagnetycznego, modułu prądu stojana (w jednostkach względnych) oraz mocy średniej (w watach) w czasie hamowania przedstawiono na rysunku 7. Ostatnią fazę hamowania stanowi hamowanie prądem stałym. W czasie technologicznego uruchamiania produkcji twarogu istnieje konieczność kilkukrotnych rozruchów ze względu na wymianę dysz kierujących ukwaszone mleko do wirówki. Dlatego tak istotnym problemem są krótkie stany przejściowe przy rozruchu i hamowaniu.

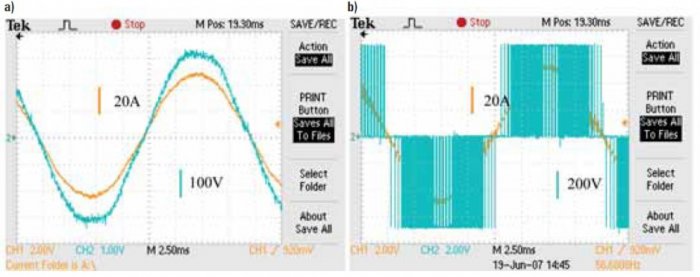

Zarówno przy pracy silnikowej, jak i przy hamowaniu zapewniono sinusoidalny prąd po stronie sieci zasilającej. Sposób sterowania falownikiem i filtr po stronie sieci zasilającej zapewniają małą zawartość wyższych harmonicznych w prądzie po stronie sieci. Przebiegi prądu i napięcia od strony sieci oraz od strony silnika przedstawiono na rysunku 8.

Modernizacja napędu wirówki została połączona z pełną wymianą układów sterowania na nowe wraz z okablowaniem, aparaturą i szafami sterowniczymi. Zmodernizowana szafa z układami sterowania wykonana ze stali nierdzewnej została zaprojektowana indywidualnie z uwzględnieniem ergonomii stanowiska pracy przy wirówce. Dodatkowo oddzielną obudowę z falownikiem umieszczono w miejscu o ograniczonej agresywności środowiska. Zastosowanie falownika MMB do napędu wirówki DSC-1 zmniejsza zużycie energii, przyspiesza prowadzenie procesu produkcji twarogu oraz poprawia warunki pracy obsługi.

W tabeli 3. zestawiono podstawowe cechy i parametry przemienników częstotliwości. Ceny urządzeń są orientacyjne i zależą od liczby sprzedanych egzemplarzy. Podniesienie wolumenu sprzedaży z pewnością uatrakcyjni dwukierunkowe przemienniki częstotliwości, które w przyszłości mogą być tańsze dzięki szerszemu zastosowaniu w przemyśle.

Podsumowanie

Zastosowanie przekształtnika dwukierunkowego jest szczególnie zalecane w tych aplikacjach, gdzie mamy do czynienia z częstym hamowaniem układów o dużej energii kinetycznej, potencjalnej lub zgromadzonej w masach wirujących. Stosowanie w takim przypadku układu z rezystorem hamowania jest także możliwe i niejednokrotnie tańsze. Natomiast rezystor jest elementem o dużych gabarytach i wymaga odprowadzenia znacznej ilości ciepła. W przypadku zastosowania rezystora do wirówki DSC-1 jego moc ciągła wynosiłaby około 12 kW, zaś rozmiary znacznie przewyższałyby rozmiary przekształtnika.

Podawane przez producentów napięcia wyjściowe falownika równe napięciu sieci zasilającej osiągane są metodą nadmodulacji, która jest możliwa jedynie przy zastosowaniu sterowania ze stałym stosunkiem U/f. Tak sterowany falownik musi być dobrany na moc co najmniej dwukrotnie większą od mocy znamionowej silnika, co znacznie zwiększa koszt modernizacji.

Technicznym rozwiązaniem przetwornicy zapewniającym odpowiednie sterowanie silnikiem w pełnym zakresie prędkości obrotowej jest zastosowanie dwóch falowników, jednego od strony sieci, a drugiego od strony silnika, połączonych wspólnym obwodem prądu stałego. Większość firm oferuje w tym celu dwa falowniki z odpowiednim oprogramowaniem połączone obwodami prądu stałego. Układ taki umożliwia zwrot energii do sieci, jego koszt jest jednak wysoki.

Większość rozwiązań zastosowanych w falowniku MMB-030 opracowano w ramach badań własnych pracowników Politechniki Gdańskiej i projektów badawczych finansowanych przez Ministerstwo Nauki i Szkolnictwa Wyższego, których wyniki wdrożono w MMB Drives Sp. z o.o.

Literatura

  1. M. Kaźmierkowski, Sterowanie polowo zorientowane czy regulacja bezpośrednia momentu silnika klatkowego, „Elektronizacja” nr 2/1998.
  2. K. Rajashekara, A. Kawamura, K. Matsuse, Sensorless Control of AC Motor Drives, IEEE Industrial Electronics Society, IEEE Press, 1996.
  3. Z. Krzemiński, Cyfrowe sterowanie maszynami asynchronicznymi, Wydawnictwo Politechniki Gdańskiej, Gdańsk 2001.
  4. M. Jasiński, P. Antoniewicz, M. Kaźmierkowski, Napędy indukcyjne zasilane w układzie prostownik PWM/falownik PWM ze sterowaniem wektorowym, „Przegląd Elektrotechniczny” nr 6/2005.
  5. D. Wojciechowski, Sterowanie przekształtnikiem sieciowym z predykcją siły elektromotorycznej, rozprawa doktorska, Politechnika Gdańska, Gdańsk 2005.
  6. H. Akagi, Y. Kanazaway, A. Nabae, Instantaneous reactive power compensators comprising switching devices without energy storage components, IEEE Trans. on Ind. Applications, vol. 20, no. 3, pp. 625.630, May/June 1984.
  7. H. Akagi, New trends in active filters for power conditioning, IEEE Trans. Ind. Applicat., vol. 32, pp. 1312 - 1332, Nov./Dec. 1996.
  8. M. Kaźmierkowski, R. Krishan, F. Blaaberg, Control in Power Electronics, Academic Press 2002.
