Koncepcja budowy małej elektrowni wiatrowej

The concept of building a small wind power plant

W artykule o tym jak wykonać małą elektrownię wiatrową o mocy rzędu 150 W przeznaczoną dla pojedynczego gospodarstwa domowego.

W artykule o tym jak wykonać małą elektrownię wiatrową o mocy rzędu 150 W przeznaczoną dla pojedynczego gospodarstwa domowego.

W artykule przedstawiono koncepcję wykonania małej
elektrowni wiatrowej, przeznaczonej dla pojedynczego gospodarstwa domowego,
o mocy rzędu 150 W. W celu ułatwienia wykonania prądnicy wykorzystano
silnik Direct Drive (napęd bezpośredni) z pralki automatycznej. Aby poznać
zachowanie maszyny przy pracy generatorowej, wykonano fizyczny model
generatora. Po wykonaniu badań laboratoryjnych model udoskonalono tak, aby
zwiększyć moc prądnicy. Następnie wyznaczono parametry turbiny dostosowanej do
współpracy z badaną prądnicą.

Zobacz także

Emiter Sp. z o. o. news EmiterNet na targach ENERGETAB 2023!

EmiterNet na targach ENERGETAB 2023! EmiterNet na targach ENERGETAB 2023!

Wrześniowe targi ENERGETAB to jedna z najciekawszych imprez branży energetycznej w kraju. Na takim wydarzeniu nie mogło zabraknąć firmy EmiterNet, która od ponad 30 lat jest jednym z liderów na polskim...

Wrześniowe targi ENERGETAB to jedna z najciekawszych imprez branży energetycznej w kraju. Na takim wydarzeniu nie mogło zabraknąć firmy EmiterNet, która od ponad 30 lat jest jednym z liderów na polskim rynku.

wienerberger.pl Minimalistyczne nawierzchnie wokół domu – aktualne trendy

Minimalistyczne nawierzchnie wokół domu – aktualne trendy Minimalistyczne nawierzchnie wokół domu – aktualne trendy

Minimalistyczna nawierzchnia nie musi być monotonna. Jej siła wynika z ograniczonej liczby materiałów, konsekwentnej geometrii i czytelnego połączenia stref. Obecne kierunki projektowe stawiają na spokojną...

Minimalistyczna nawierzchnia nie musi być monotonna. Jej siła wynika z ograniczonej liczby materiałów, konsekwentnej geometrii i czytelnego połączenia stref. Obecne kierunki projektowe stawiają na spokojną bazę, dopasowanie do bryły domu oraz funkcję widoczną w każdym detalu.

Stowarzyszenie Polskich Energetyków Oddział w Radomiu Szkolenia, uprawnienia, przyszłość. SPE wspiera energetykę od 30 lat

Szkolenia, uprawnienia, przyszłość. SPE wspiera energetykę od 30 lat Szkolenia, uprawnienia, przyszłość. SPE wspiera energetykę od 30 lat

Stowarzyszenie Polskich Energetyków jest dobrowolnym, samorządnym, trwałym zrzeszeniem naukowo-technicznym, mającym na celu rozwijanie i propagowanie inicjatyw, postaw i działań, sprzyjających rozwojowi...

Stowarzyszenie Polskich Energetyków jest dobrowolnym, samorządnym, trwałym zrzeszeniem naukowo-technicznym, mającym na celu rozwijanie i propagowanie inicjatyw, postaw i działań, sprzyjających rozwojowi energetyki polskiej, racjonalnemu użytkowaniu paliw stałych, płynnych, gazowych i energii elektrycznej i cieplnej oraz wspieranie organizacyjne i rzeczowe osób fizycznych i prawnych, które podejmują takie działania.

W artykule:

• Budowa modelu laboratoryjnego prądnicy oraz wyniki i wnioski z jej badań
• Dobór parametrów turbiny
• Prognozowana roczna produkcja energii
• Koncepcja wykonania elektrowni

Budowa modelu laboratoryjnego prądnicy

Do budowy modelu prądnicy wykorzystano stojan i wirnik silnika typu Direct Drive stosowanego w pralkach automatycznych, których wygląd przedstawiono na rys. 1. Jest to bezszczotkowy silnik prądu stałego typu BLDC.

pradnice

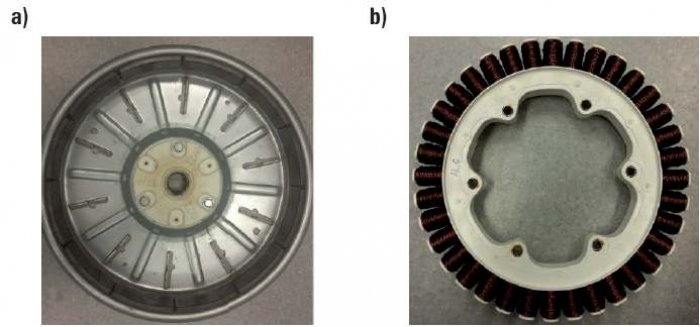

Rys. 1. Silnik Direct Drive: a) rotor, b) stator; fot. B. Karolewski, K. Kasperek

Budowa silnika przypomina napęd twardego dysku w komputerze. Wirnik ma kształt pierścienia otaczającego cewki stojana. Do wewnętrznej powierzchni pierścienia rotora zamocowano dwanaście magnesów ferrytowych. Każdy magnes posiada cztery bieguny magnetyczne, czyli wirnik ma 48 biegunów.



b koncepcja budowy elektrowni rys2

Rys. 2. Model prądnicy uzyskanej z silnika Direct Drive, wraz z silnikiem napędowym, widok z boku; fot. B. Karolewski, K. Kasperek

Stojan zbudowany jest z odpowiednio ukształtowanego pakietu blach transformatorowych, na których osadzono 36 plastikowych karkasów z cewkami. Cewka ma 100 zwojów drutu aluminiowego o średnicy 0,9 mm. Każdą z trzech faz stanowi 12 szeregowo połączonych cewek. Fazy połączone są w gwiazdę.

b koncepcja budowy elektrowni rys3

Rys. 3. Model prądnicy uzyskanej z silnika Direct Drive, widok z drugiego boku; fot. B. Karolewski, K. Kasperek

W pralce wirnik zamocowany jest bezpośrednio na wale bębna. Przerabiając silnik na prądnicę, oryginalny wał skrócono. Dobrano piastę, do której zamocowano stojan, a wewnątrz niej umieszczono łożyska, w których osadzono wał wirnika. Całość zamontowano na podstawie i sprzężono z silnikiem napędowym – zastępującym w badaniach turbinę – za pomocą przekładni pasowej o przełożeniu 4:1 (rys. 2. i rys. 3.).

b koncepcja budowy elektrowni rys4

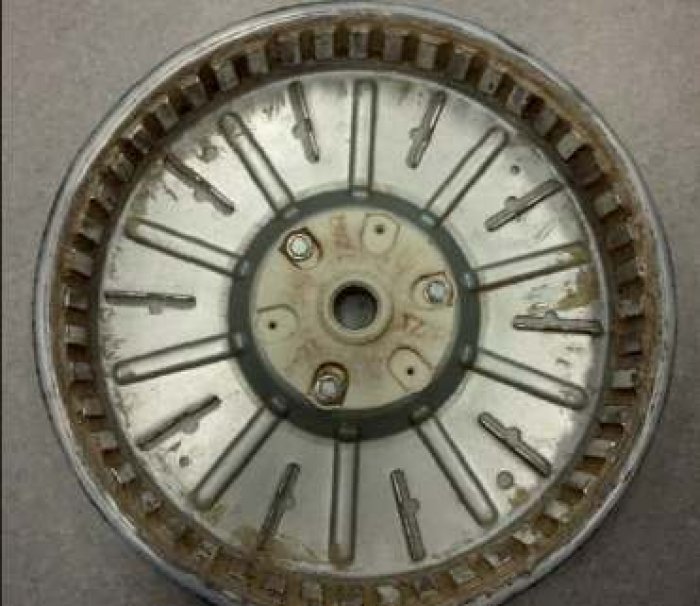

Rys. 4. Wirnik z magnesami neodymowymi; fot. B. Karolewski, K. Kasperek

W pierwszej kolejności zbadano parametry oryginalnej maszyny. Następnie podjęto dwie próby zwiększenia uzyskiwanej mocy. Wariant drugi uzyskano wymieniając magnesy ferrytowe na magnesy neodymowe (rys. 4.). Użyto 48 magnesów o wymiarach 30x10x5, wykonanych z materiału N-42. Pomiędzy magnesami pozostawiono 5-milimetrowe przerwy.

W trzecim wariancie poza wymianą magnesów dodatkowo przezwojono stojan.Drut aluminiowy zastąpiono miedzianym o średnicy 1 mm. Nie udało się zachować oryginalnej liczby zwojów cewek, zmniejszono ją do 77.

Wyniki badań modelu prądnicy

b koncepcja budowy elektrowni rys5

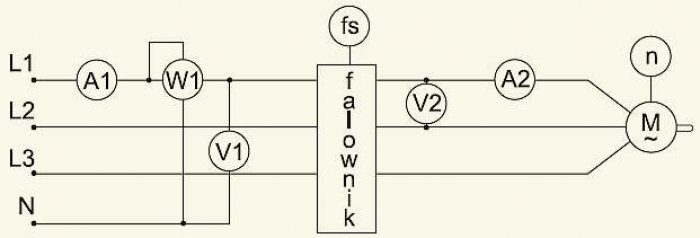

Rys. 5. Schemat układu zasilania silnika napędzającego prądnicę; rys. B. Karolewski, K. Kasperek

Schemat układu pomiarowego przedstawiono na rys. 5. i rys. 6. Prędkość silnika napędowego regulowano wykorzystując przemiennik częstotliwości. Napięcie z trójfazowej prądnicy prostowano mostkiem 6-pulsowym. Prądnicę obciążano rezystorem.

b koncepcja budowy elektrowni rys6

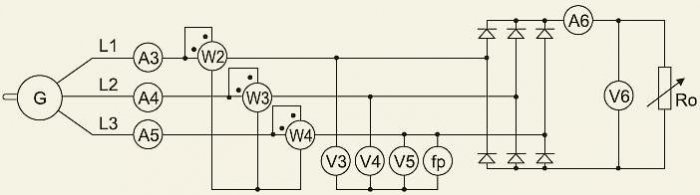

Rys. 6. Schemat układu pomiarowego na wyjściu prądnicy; rys. B. Karolewski, K. Kasperek

Dla trzech wariantów wykonania prądnicy wyznaczano zależność napięcia stałego nieobciążonej prądnicy od prędkości, czyli tzw. charakterystykę biegu jałowego (rys. 7.), a następnie zależność napięcia fazowego prądnicy od prądu obciążenia przy stałej prędkości obrotowej – charakterystykę zewnętrzną.

b koncepcja budowy elektrowni rys7

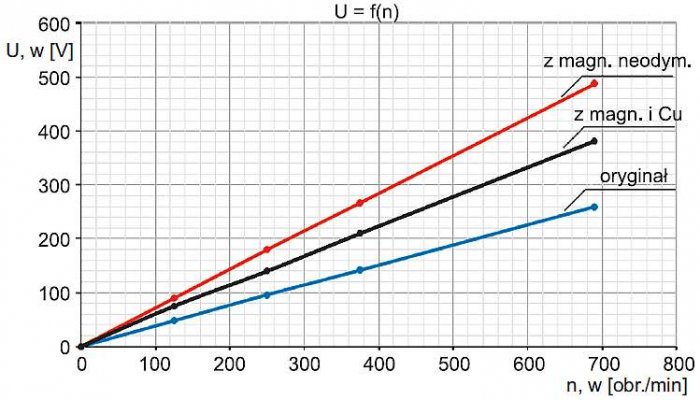

Rys. 7. Charakterystyki biegu jałowego; rys. B. Karolewski, K. Kasperek

Po analizie uzyskiwanych wartości przyjęto, że prędkość znamionowa prądnicy wynosi 250 obr./min. Przy tej prędkości napięcie trójfazowe maszyny ma już częstotliwość 100 Hz. Znamionowe napięcie stałe będzie dzięki temu miało mniejsze tętnienia niż przy 50 Hz. Dla tej prędkości wykreślono przykładowe charakterystyki zewnętrzne (rys. 8.).

b koncepcja budowy elektrowni rys8

Rys. 8. Charakterystyki zewnętrzne przy prędkości 250 obr./min; rys. B. Karolewski, K. Kasperek

W przypadku maszyny bez przeróbek, dziesięcioprocentowy spadek napięcia (od 96 V do 86 V) odpowiada obciążeniu prądnicy prądem 0,4 A. Uzyskana moc wynosi 86 V · 0,4 A ≅ 34 W.

Dla wariantu z magnesami neodymowymi ΔU = 10% odpowiada obniżeniu napięcia od 180 do 162 V. Taki spadek występuje dla prądu 0,75 A, czyli znamionowa moc prądnicy wynosi 162 V · 0,75 A = 121W.

W trzecim wariancie dziesięcioprocentowy spadek napięcia odpowiada zmianie napięcia od 138 do 124 V, która powodowana jest prądem obciążenia 1,2 A. Daje to moc 124 V · 1,2 A = 148 W.Jak widać przyrost mocy między wariantem 2 i 3 jest stosunkowo niewielki, a wymiana uzwojeń – pracochłonna. W związku z tym jako optymalny przyjęto wariant 2.

Przy założeniu, że prądnica będzie zasilała grzałki z wykorzystaniem regulatora obciążenia, można dopuścić większą zmianę napięcia niż 10%. A zatem, dla prądnicy z magnesami neodymowymi przyjęto dopuszczalne zmiany napięcia w zakresie od 180 do 156 V. To ostatnie napięcie odpowiada prądowi 1 A. Jest to prąd o wartości dopuszczalnej ze względów cieplnych. Mierzono pirometrem temperaturę uzwojeń po długotrwałym przepływie prądu 1 A. Temperatura nie przekraczała 80° Celsjusza (przy temperaturze otoczenia 24°).

Po zatrzymaniu prądnicy – w związku z pogorszeniem chłodzenia – temperatura cewek początkowo wzrastała o około 4°, a dopiero później cewki zaczynały stygnąć.

Temperatura na powierzchni magnesów nie przekroczyła 65°. A zatem uzyskana maksymalna moc wybranego wariantu wykonania prądnicy wynosi 156 V · 1 A ≅ 156 W.

W celu wstępnego określenia sprawności prądnicy, wykonano pomiar mocy pobieranej przez silnik napędowy i oddawanej przez prądnicę.

Aby uniknąć odkształceń przebiegów, silnik zasilono bezpośrednio z sieci. Przy napięciu znamionowym pobierał on moc 975 W. Silnik był obciążony w 44% swojej mocy znamionowej (wynoszącej 2,2 kW).

Sprawność silnika przy podanym obciążeniu oszacowano na 0,65. Wobec tego moc na wejściu prądnicy wynosiła około 634 W.

Prądnica, obciążona rezystorem, wirowała z prędkością 685 obr./min. Przy napięciu 440 V oddawała prąd 1 A, czyli moc wyjściowa wynosiła 440 W. Szacunkowa wartość sprawności prądnicy wynosiła zatem 440/634 ≈ 0,7.

Sprawność prądnicy jest obniżona przez wykorzystanie przekładni pasowej. Naciąg paska klinowego wywierał dość znaczną boczną siłę na wał prądnicy i powodował znaczny wzrost mechanicznych oporów ruchu prądnicy. Przy umieszczeniu turbiny wprost na wale prądnicy, jej sprawność powinna znacząco wzrosnąć.

Wnioski z badań modelu prądnicy

Bezpośrednie zastosowanie silnika Direct Drive jako prądnicy nie jest dobrym rozwiązaniem. Przy założonej prędkości znamionowej n = 250 obr./min i prądzie obciążenia 1A moc, jaką udało się otrzymać, wyniosła 73 W po stronie napięcia stałego.

Dużo lepsze parametry uzyskano po zmianie magnesów. Moc prądnicy przy nominalnej prędkości i obciążeniu wzrosła ponad dwukrotnie i wyniosła 156 W. Poprzez wymianę uzwojenia stojana i zastosowanie wirnika z magnesami neodymowymi przy nominalnych obrotach i obciążeniu uzyskano moc około 126 W.

Tak nieznaczny przyrost mocy jest spowodowany nawinięciem mniejszej liczby uzwojeń każdej cewki, co przełożyło się na obniżenie napięcia. Jednak w tym wariancie można byłoby przyjąć większy prąd obciążenia, ponieważ uzwojenie zostało wykonane drutem miedzianym i to o większej średnicy niż nominalny.

Ograniczeniem mocy prądnicy z magnesami neodymowymi jest prawdopodobnie nasycanie się rdzenia magnetycznego, przystosowanego do współpracy z magnesami ferrytowymi. Zwłaszcza należałoby zwiększyć grubość blachy, z której wykonano zewnętrzny pierścień wirnika, na który naklejone są magnesy.

Dobór parametrów turbiny

Przyjęto, że badany generator będzie napędzany przez wirnik trójłopatowy o osi poziomej, którego zaletą jest duża sprawność wykorzystania strumienia wiatru [1]. Wykorzystano wzory i wykresy przedstawione w [2]. Przyjęto następujące założenia:

  • gęstość powietrza ρ = 1,225 kg/m3,
  • wartość współczynnika Betza wykorzystania mocy turbiny cp = 0,38,
  • wyróżnik szybkobieżności turbiny trójpłatowej λ = 4,6,
  • sprawność prądnicy wolnobieżnej ηg = 0,8,
  • moc generatora zgodnie z badaniami prądnicy Pel = 156 W,
  • znamionowa prędkość wiatru do wyznaczania mocy turbiny Vn = 6 m/s.

Potrzebna moc turbiny:

Wymagana moc strugi wiatru:

Pole powierzchni zataczanej przez łopaty turbiny:

Średnica turbiny:

Znamionowa prędkość obrotowa turbiny:

Jest to prędkość zbliżona do założonej znamionowej prędkości prądnicy, wynoszącej 250 obr./min.

Prognozowana roczna produkcja energii

Dla zaplanowanej lokalizacji elektrowni, z atlasu klimatycznego określono średnią prędkość wiatru na wysokości h0 = 30 m, która wynosi V0 = 5 m/s.

Przyjęto, że wysokość montażu turbiny wiatrowej będzie wynosiła hśr = 10 m. Jest to teren o niskiej zabudowie, dla którego wartość wykładnika potęgowego, zależnego od szorstkości, można założyć α = 0,2. Pozwala to określić średnią prędkość wiatru Vśr na wysokości zamocowania turbiny hśr:

Z wykresu przedstawionego na rys. 9. (dla Vn = 6, a Vśr = 4 m/s), odczytano współczynnik wykorzystania mocy elektrowni ke = 0,28. Prognozowana roczna produkcja energii wyniesie:

Przyjmując cenę 0,6 zł za kWh, daje to roczną oszczędność:

Koncepcja wykonania elektrowni

b koncepcja budowy elektrowni rys9

Rys. 9. Średni roczny rozkład prędkości wiatru [B. Karolewski, Obliczanie parametrów małej elektrowni wiatrowej, „elektro.info” 6/2014, Soliński, Energetyczne i ekonomiczne aspekty wykorzystania energii wiatrowej, Wyd. Inst. Gospodarki Surowcami Mineralnymi i Energią PAN, Kraków 1999]

Turbiny z poziomą osią obrotu potrzebują naprowadzania na wiatr. Można to uzyskać przez zastosowanie steru naprowadzającego. Gondola, w której będzie umieszczony generator, musi mieć możliwość obracania się wokół osi pionowej. Konieczne jest zastosowanie łożysk. Komplikuje to odprowadzenie wyprodukowanej mocy z generatora, ponieważ konieczne jest zastosowanie połączeń ślizgowych.

b koncepcja budowy elektrowni rys10

Rys. 10. Możliwość rozwiązania konstrukcyjnego małej elektrowni wiatrowej, gdzie: 1 – trzpień, 2 – gondola, 3 – generator, 4 – ster kierunkowy, 5 – turbina wiatrowa, 6 – osłona gondoli, 7 – łożyska, 8 – pierścienie ślizgowe, 9 – pokrywa generatora; rys. B. Karolewski, K. Kasperek

W planowanej elektrowni, którą pokazano na rys. 10., połączenia ślizgowe umieszczone są na trzpieniu (1), mocowanym poprzez łożyska toczne w gondoli (2). Trzpień zostanie przymocowany do masztu.

Gondola będzie mogła ustawiać się na wiatr dzięki sterowi kierunkowemu (4), który jest mocowany w otworze montażowym gondoli.

Konstrukcję generatora uszczelniono poprzez zamknięcie jej metalową pokrywą (9).

Turbina (5) zostanie zamontowana bezpośrednio na wirniku prądnicy, który stanowi jednocześnie osłonę generatora.

Wszystkie elementy gondoli połączone są wałem, na którym obraca się wirnik. Cała gondola jest osłonięta obudową z tworzywa sztucznego (6).

Energia wyprodukowana przez małą elektrownię zostanie doprowadzona do regulatora obciążenia, który będzie dostosowywał moc grzałek do mocy wyprodukowanej. Praca regulatora zostanie opisana w kolejnym artykule.

Literatura

  1. W. Jagodziński, Silniki wiatrowe. PWN, Warszawa 1959.
  2. B. Karolewski, Obliczanie parametrów małej elektrowni wiatrowej, „elektro.info” 6/2014.
  3. Soliński, Energetyczne i ekonomiczne aspekty wykorzystania energii wiatrowej, Wyd. Inst. Gospodarki Surowcami Mineralnymi i Energią PAN, Kraków 1999.
