Podstawa opracowania
Zlecenie inwestora.
Norma N SEP-E-004 Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa
Wieloarkuszowa norma PN-IEC 60364 Instalacje elektryczne w obiektach budowlanych
Norma PN-HD 60364-4-41:2009 Instalacje elektryczne niskiego napięcia. Ochrona dla zapewnienia bezpieczeństwa. Część 4 - 41: Ochrona przed porażeniem elektrycznym,
Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 roku w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (DzU nr 75/2002, poz. 690 z późniejszymi zmianami – ostania z 12 marca 2009 roku, DzU nr 56/2009, poz. 461).
Rozporządzenie Ministra Gospodarki z dnia 4 maja 2007 roku w sprawie szczegółowych warunków funkcjonowania systemu elektroenergetycznego (DzU nr 93/2007, poz. 623 z późniejszymi zmianami).
Protokoły z pomiarów skuteczności samoczynnego wyłączenia w instalacjach budynków objętych systemem zasilania awaryjnego.
Wizja lokalna w obiekcie.
Katalogi firm produkujących zespoły prądotwórcze.
Budynek nr 1 zasilany jest kablem YAKY 4×120 o długości 100 m bezpośrednio ze stacji transformatorowej. Natomiast budynek nr 2 zasilany jest kablem 4×[2×YAKXS 150] o długości 200 m. Budynki nie posiadają złączy kablowych. Energia elektryczna jest doprowadzona liniami kablowymi przyłączanymi bezpośrednio w Rozdzielnicach Głównych (RGB) poszczególnych budynków. Plan linii kablowych zasilania budynków objętych układem zasilania awaryjnego przedstawia rysunek 1. Obwody w instalacjach budynku nr 1 oraz budynku nr 2 zabezpieczone są bezpiecznikami topikowymi BiWtz16; BiWtz20 oraz BiWtz25. Największe impedancje obwodu zwarciowego dla poszczególnych obwodów zabezpieczonych wymienionymi bezpiecznikami wynoszą odpowiednio:
budynek nr 1:
obwody zabezpieczone bezpiecznikami BiWtz16:
obwody zabezpieczone bezpiecznikami BiWtz20:
obwody zabezpieczone bezpiecznikami BiWtz25:
budynek nr 2:
obwody zabezpieczone bezpiecznikami BiWtz16:
obwody zabezpieczone bezpiecznikami BiWtz20:
obwody zabezpieczone bezpiecznikami BiWtz25:
Impedancje obwodu zwarciowego dla zwarć jednofazowych w rozdzielnicach głównych budynków wynoszą odpowiednio:
RGB-1:
RGB-2:
Na podstawie protokołów z pomiarów samoczynnego wyłączenia podczas zwarć stwierdzono, że wszystkie zabezpieczane obwody spełniają warunek określony w normie PN-HD 60364-4-41:2009. Budynek nr 2 nie posiada przeciwpożarowego wyłącznika prądu.
Stan projektowany
W miejscu wskazanym na rysunku 1. należy zainstalować na betonowym fundamencie (osobne opracowanie branży konstrukcyjnej) zespół prądotwórczy o mocy 250 kVA. W budynku nr 1 w miejscach wskazanych na rysunku 2. należy zainstalować dwa układy automatyki SZR sieć/zespół prądotwórczy. Do zacisków toru zasilania podstawowego układów automatyki SZR należy doprowadzić energię elektryczną kablami zasilającymi budynki objęte układem zasilania awaryjnego.
Kabel zasilający budynek nr 2 należy odłączyć od zacisków przyłączeniowych rozdzielnicy głównej budynku i po odpowiednim skróceniu wprowadzić do budynku nr 1 i przyłączyć do zacisków toru zasilania podstawowego układu automatyki SZR-2. Natomiast kabel zasilający RGB-1, należy odłączyć od zacisków przyłączeniowych i przyłączyć do zacisków toru zasilania podstawowego automatyki SZR-1. Z tablicy przyłączy zespołu prądotwórczego należy wyprowadzić kabel 4×[2×YKY 185], zasilania awaryjnego i wprowadzić do projektowanego układu automatyki SZR zainstalowanego w budynku nr 1. Plan instalacji układu SZR sieć/ZP przedstawia rysunek 2. Schemat ideowy zasilania budynku nr 1 oraz budynku nr 2 przedstawia rysunek 3. Schemat ideowy automatyki SZR sieć/ZP przedstawia rysunek 4. Natomiast diagram czasowy automatyki SZR sieć/ZP przedstawia rysunek 5.
Z budynku nr 1 należy wyprowadzić kabel 4×[2×YAKXS 150], zasilający budynek nr 2. Kabel ten należy układać wzdłuż trasy demontowanego kabla zasilającego budynek bezpośrednio ze stacji transformatorowej. W RGB-2 należy zainstalować przeciwpożarowy wyłącznik prądu. Sterowanie przeciwpożarowym wyłącznikiem prądu należy realizować przyciskiem uruchamiającym zainstalowanym przy głównym wejściu do budynku. Projektowane kable należy układać w wykopie o głębokości 0,8 m na podsypce z piasku o grubości 10 cm. Na kablach po ich ułożeniu w wykopie w odstępach co 10 m należy nałożyć opaski zawierające następujące informacje: typ kabla • długość • rok ułożenia • trasa • symbol wykonawcy. Następnie kable należy zasypać warstwą piasku o grubości 10 cm, warstwą rodzimego gruntu o grubości 15 cm, ułożyć wzdłuż całej trasy taśmę koloru niebieskiego i zasypać wykop, doprowadzając powierzchnię gruntu do stanu sprzed wykopu.
Zapotrzebowanie mocy:
– budynek nr 1 (na podstawie uzgodnienia z inwestorem):

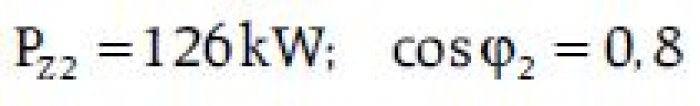

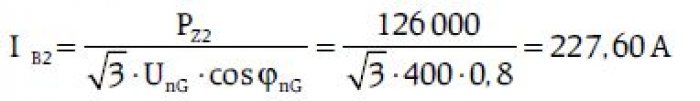

– budynek nr 2 (na podstawie projektu instalacji elektrycznych):
Moc zapotrzebowana przez obydwa budynki:
Dobór mocy zespołu prądotwórczego:
Należy przyjąć zespół prądotwórczy o mocy SnG=250 kVA.
Dobór kabla zasilania awaryjnego:
a) z warunku na długotrwałą obciążalność prądową i przeciążalność:

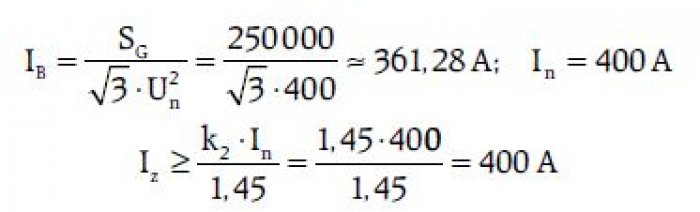

Na podstawie normy PN-IEC 60364-5-523, według sposobu ułożenia „D”, po uwzględnieniu współczynników obciążenia czwartej żyły, wielotorowego ułożenia oraz rezystywności gruntu ρ=1 [K⋅m/W] (charakterystycznej dla terytorium naszego kraju) warunki spełnia kabel 4×[2×YKY 185], dla którego:
b) z warunku samoczynnego wyłączenia przy zasilaniu z generatora zespołu prądotwórczego:
– budynek nr 1:

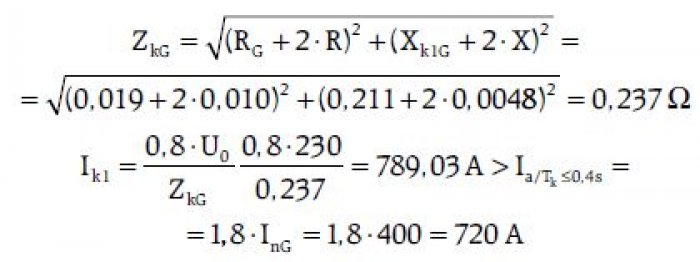

Spodziewany prąd zwarcia jednofazowego na końcu linii zasilającej budynek nr 2:
Warunek spełniony.
– instalacja odbiorcza:
Obwody zabezpieczone bezpiecznikami BiWtz16:
Obwody zabezpieczone bezpiecznikami BiWtz20:
Obwody zabezpieczone bezpiecznikami BiWtz16:
Warunek spełniony.
Budynek nr 1:
Warunek spełniony.
Dobór styczników/rozłączników instalowanych w torze przesyłu mocy w układzie automatyki SZR sieć/ZP:
– budynek nr 1:
Należy przyjąć aparaty o prądzie znamionowym In1≥100 A.
– budynek nr 2:
Należy przyjąć aparaty o prądzie znamionowym In2≥315 A.
Uwagi końcowe
Ochrona przeciwporażeniowa przy uszkodzeniu – samoczynne wyłączenie.
Punkt neutralny generatora zespołu prądotwórczego należy uziemić. Rezystancja uziemienia RA≤5 Ω.
Po wykonaniu projektowanej instalacji należy przeprowadzić badania wykonanej instalacji zgodnie z normą PN-HD 60364-6:2008 Instalacje elektryczne niskiego napięcia. Część 6: Sprawdzanie.

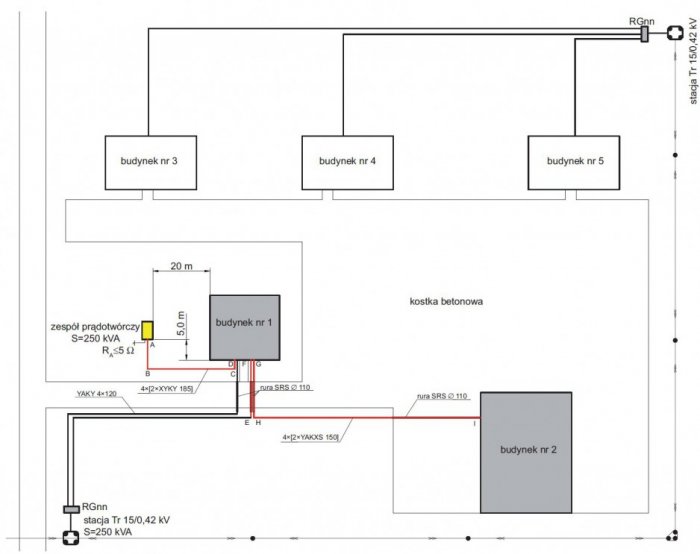

Uwaga! A, B, C, D – projektowana trasa kabla zasilania awaryjnego, E, F, G, H, I – projektowana nowa trasa zasilania budynku nr 2. Na odcinku E – I kabel należy układać wzdłuż trasy kabla demontowanego Rys. 1. Uproszczony plan zagospodarowania terenu

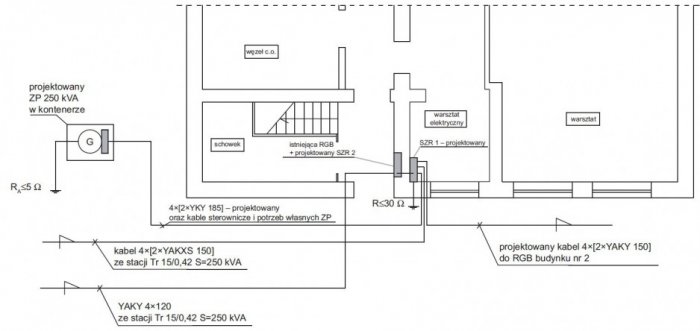

Rys. 2. Plan posadowienia układu SZR sieć/ZP

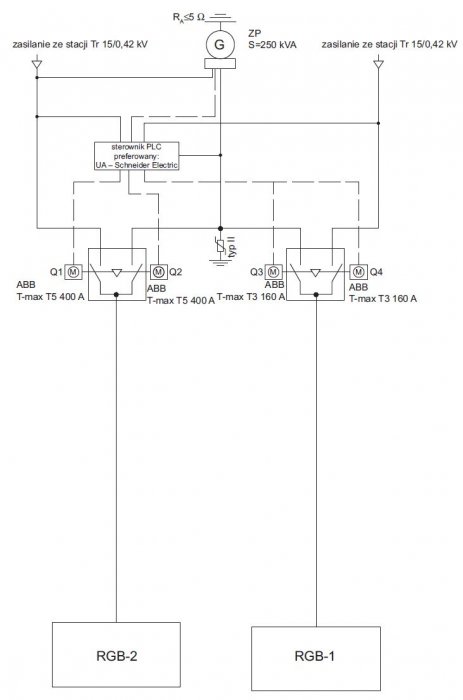

Uwaga! Schemat sterowania automatyką SZR przedstawia rysunek 4. Sterowanie wyłącznikiem ppoż. należy wykonać przewodem NKGs 2×2,5. Zespół prądotwórczy instalować na fundamencie wykonanym zgodnie z projektem branży konstrukcyjnej Rys. 3. Schemat ideowy zasilania budynków objętych systemem zasilania awaryjnego
Uwaga! Program pracy sterownika PLC na podstawie diagramu (rys. 2.) Rys. 4. Schemat ideowy układu automatyki SZR sieć/ZP

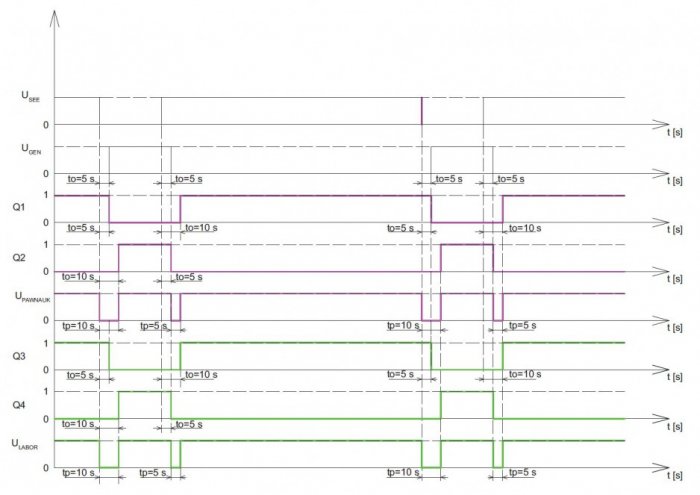

Rys. 5. Diagram czasowy działania automatyki SZR sieć/ZP
