Metoda techniczna pomiaru rezystancji uziemienia

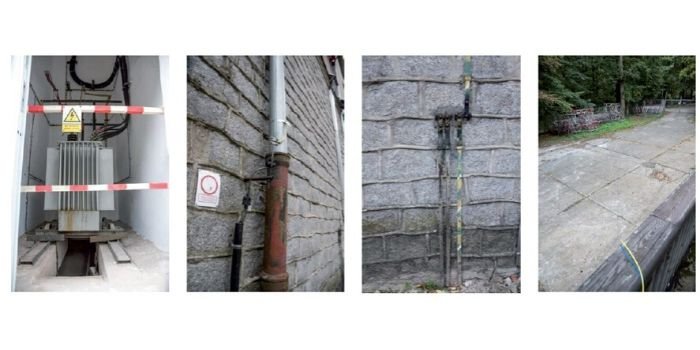

Rys. 6. Obiekt, na którym wykonywano pomiary, rys. R. Domański, J. Osiecki

Na temat pomiarów rezystancji uziemienia napisano już wiele referatów, artykułów i innych publikacji, które w mniej lub bardziej przystępny sposób wyjaśniają tryb postępowania w trakcie badań uziemień. W praktyce, niestety, powszechnie powiela się błędy i stosuje zasady, które w efekcie skutkują uzyskaniem błędnych wyników. Największą trudnością w prawidłowym przygotowaniu układu pomiarowego do badań, jest poprawne rozmieszczenie sond pomocniczych. Dlatego zrozumienie zasad rządzących zastosowaniem metody technicznej do pomiarów rezystancji uziemienia wydaje się być kluczowe. Artykuł opisuje cechy metody technicznej i zasady prawidłowego jej stosowania w praktyce.

Zobacz także

Co musisz wiedzieć o licznikach energii elektrycznej?

Co musisz wiedzieć o licznikach energii elektrycznej?

Licznik energii elektrycznej powinien zostać zainstalowany w każdym domu. Zazwyczaj montuje go dostawca energii, który dzięki urządzeniu rejestruje, ile energii elektrycznej nam dostarcza. Jeśli chcemy...

Licznik energii elektrycznej powinien zostać zainstalowany w każdym domu. Zazwyczaj montuje go dostawca energii, który dzięki urządzeniu rejestruje, ile energii elektrycznej nam dostarcza. Jeśli chcemy wiedzieć, ile prądu zużyliśmy, to wystarczy spojrzeć na licznik. Dzięki niemu jesteśmy też w stanie kontrolować dostawcę energii oraz sprawdzać, czy płacimy odpowiedniej wysokości rachunki za prąd. Jak działa licznik energii elektrycznej i gdzie go zamontować?

Wprowadzenie do cyfrowych pomiarów napięcia woltomierzami z podwójnym całkowaniem

Wprowadzenie do cyfrowych pomiarów napięcia woltomierzami z podwójnym całkowaniem

W artykule przedstawiona została zasada działania woltomierzy z podwójnym całkowaniem. Zwrócono uwagę na dokładność pomiaru i odporność na zakłócenia.

W artykule przedstawiona została zasada działania woltomierzy z podwójnym całkowaniem. Zwrócono uwagę na dokładność pomiaru i odporność na zakłócenia.

Uziemienie pośrednie ekranów kabli sygnałowych

Uziemienie pośrednie ekranów kabli sygnałowych

1. Wstęp Kable ekranowane zwiększają poziom odporności elektromagnetycznej systemów elektronicznych. Ekran kabla, aby spełniał swoje funkcje ekranujące, musi być właściwie uziemiony. Najskuteczniejszą...

1. Wstęp Kable ekranowane zwiększają poziom odporności elektromagnetycznej systemów elektronicznych. Ekran kabla, aby spełniał swoje funkcje ekranujące, musi być właściwie uziemiony. Najskuteczniejszą ochronę zapewnia obustronne uziemienie ekranu. W niektórych sytuacjach ekran na jednym z końców nie może być jednak bezpośrednio uziemiony ze względów funkcjonalnych lub wynikających z tego zagrożeń. Dotyczy to najczęściej ekranów kabli w rozproszonych obwodach sygnałowych. W takich przypadkach zastosowanie...

Streszczenie

Do właściwego wykonania pomiarów rezystancji uziemienia, różnych obiektów, nie wystarczy dobry przyrząd pomiarowy. Konieczna jest przede wszystkim znajomość właściwości metody technicznej, aby poprawnie zbudować układ pomiarowy. W artykule opisano cechy metody technicznej (spadku potencjału) oraz zmiany w podejściu do badań w zależności od rozległości badanego uziemienia.

Abstract

For proper measurements of earth resistance, various objects, a good measuring device is not enough. First of all, it is necessary to know the properties of the technical method to properly build the measuring system. The article describes the features of the technical method (fall of potential) and changes in the approach to test depending on the extent of the grounding tested.



Materiały reklamowe, instrukcje obsługi oraz inne dostępne publikacje, a nawet normy często prezentują schematy budowy układu pomiarowego, umiejscowienia sond pomocniczych, w sposób ilustrujący jedynie ideę. Nie stanowią jednak uniwersalnego standardu, który może być bezkrytycznie zastosowany we wszystkich przypadkach.

Na podstawie tych schematów użytkownik otrzymuje jedynie ogólne informacje, które mogą prowadzić do błędnych wniosków, że sondy, niezależnie od rodzaju badanego uziemienia, zawsze rozmieszczamy w równych odległościach ok. 20 m (instrukcja obsługi miernika) oraz dodatkowo (w normie), że sondę środkową (napięciową) podczas pomiarów należy przesunąć o 6m w kierunku badanego uziemienia a następnie o 6 m w kierunku sondy prądowej, od środka układu pomiarowego. Przesuwanie sondy napięciowej ma na celu weryfikację czy znajduje się ona w obszarze potencjału zerowego, co determinuje prawidłowy pomiar. Ugruntowanie przez lata takiego podejścia skutkuje jedynie tym, że pomiarowiec w pocie czoła przestawia sondę napięciową podczas pomiarów i za każdym razem otrzymuje inny wynik rezystancji uziemienia nie bardzo zdając sobie sprawę z tego, że znajduje się np. w obszarze potencjału badanego uziomu lub potencjale sondy prądowej. Pomiar w takim przypadku jest praktycznie niemożliwy do przeprowadzenia.

Metoda techniczna – zasada i prawidłowa budowa układu pomiarowego

Metoda techniczna, spadku potencjału, musi być poparta znajomością zasad jej prawidłowego, świadomego wykorzystania. W wyjaśnieniu tego tematu pomoże model matematyczny uziemienia w kształcie półsfery. Możemy modelować dowolny kształt uziemienia, ale dla łatwości i przejrzystości przykładu przyjmujemy półsferę. Obliczenie rezystancji takiego uziemienia o promieniu r w stosunku do punktu znajdującego się w nieskończoności, przedstawiamy wzorem:

gdzie:

ρ – rezystywność gruntu.

Dla punktu w odległości d od rozpatrywanego uziemienia rezystancja będzie obliczona ze wzoru:

Zakładając stałą rezystywność gruntu r = 100Ωm oraz promień uziemienia r = 0,5 m obliczona rezystancja w nieskończoności R∞ przyjmie wartość 31,83Ω. Na rysunku 3. prezentowana jest krzywa rezystancji obliczona w stosunku do punktu znajdującego się w innej odległości niż nieskończoność.

rezystencja uziemienia rys3

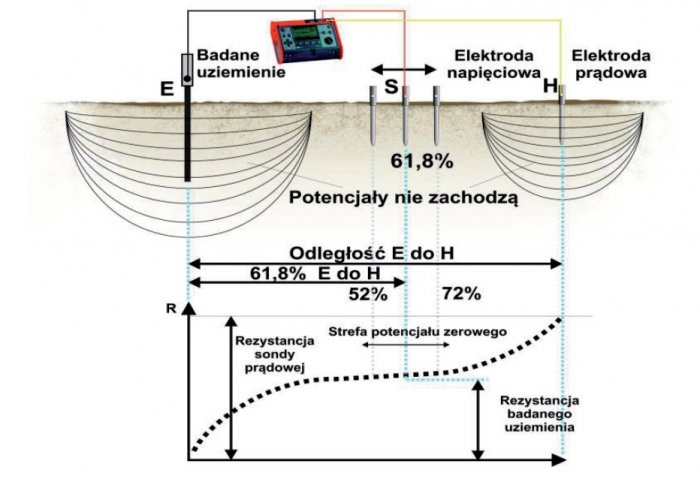

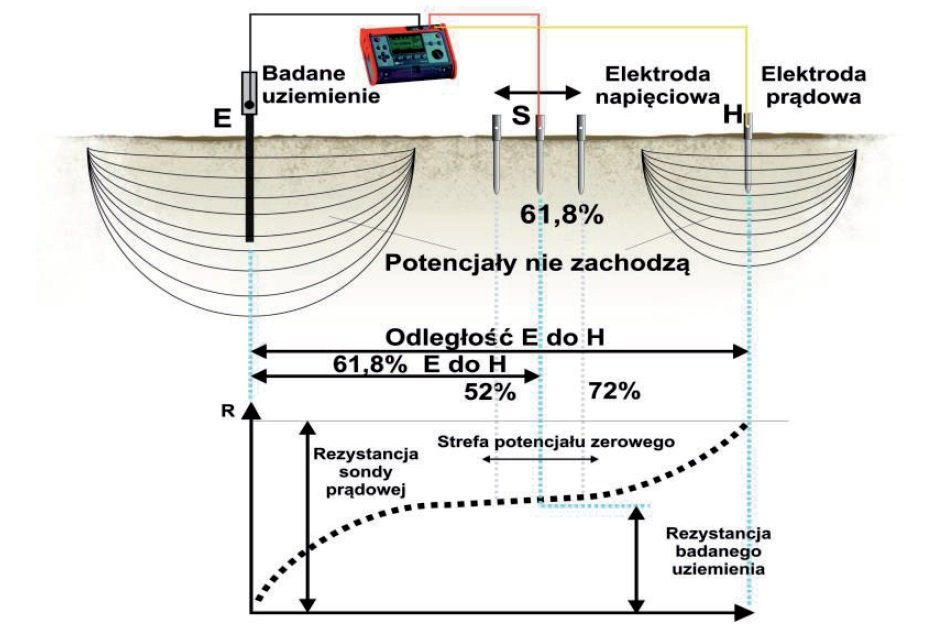

Rys. 3. Obliczona rezystancja uziemienia w stosunku do punktu w odległości d, rys. R. Domański, J. Osiecki

Jak można zaobserwować, właściwą wartość rezystancji uziomu o opisywanych parametrach możemy wyliczyć w stosunku do punktu, który znajduje się w odległości nie mniejszej niż 15,8 m (błąd ok 3%). Wniosek, który tu nasuwa się samoistnie jest taki, iż zawsze istnieje jakaś minimalna odległość do punktu w stosunku, do którego możliwe jest wyliczenie rezystancji uziomu, w przybliżeniu, jak dla punktu znajdującego się w nieskończoności. Minimalna odległość do tego miejsca jest determinowana rozmiarem uziemienia i wartością rezystywności gruntu.

Dla dowolnego uziemienia, z uwzględnieniem miejsca równowagi (położenia sondy napięciowej w punkcie o potencjale zerowym), wykorzystując do pomiaru metodę spadku potencjału, spełniony będzie warunek:

gdzie:

ρ – rezystywność gleby,

r – promień zastępczy uziemienia,

d – odległość w stosunku do której wyznaczamy rezystancję uziemienia (sonda prądowa)

p – odległość do punktu równowagi (miejscaa zerowego – sondy napięciowej).

Spadek potencjału na rezystancji badanego uziemienia, wynikający z wymuszonego prądu w obwodzie uziemienie – sonda prądowa, może być zmierzony poprawnie jeśli sonda napięciowa znajdować się będzie w obszarze potencjału zerowego. Konkretnie w punkcie, dla którego obliczona wartość rezystancji będzie taka jak wyliczono w modelu dla punktu znajdującego się w nieskończoności. Określenie położenia tego punktu możliwe jest po przekształceniu wzoru powyżej i przedstawia to warunek:

Można zatem przyjąć, że w zasadzie, niezależnie od odległości d, w której znajduje się sonda prądowa, umieszczenie sondy napięciowej w odległości 61,8d % od badanego uziemienia zapewnia prawidłowe wykonanie pomiaru jeśli rezystywność gruntu jest stała dla obszaru, w którym wykonujemy badania.

 Poniżej zaprezentowany jest przykład dla różnych odległości d potwierdzający prawdziwość twierdzenia. Dla potrzeb obliczeń, w modelu, uziemienie sferyczne przekształcono jak dla pręta o długości l i średnicy d. Wartość r określa wzór:

Jak można stwierdzić, prawdziwe jest twierdzenie, iż dla dowolnego uziemienia można obliczyć jego rezystancję dla punktu w odległości d (jak dla d w nieskończoności) mierząc spadek napięcia na badanym uziemieniu dla położenia sondy napięciowej w punkcie pomiędzy uziemieniem i sondą prądową znajdującym się w odległości 0,618d. Zastosowanie tej metody w praktyce dla uziomów nierozległych wydaje się być proste, naturalnie przy zachowaniu zasad opisanych wyżej.

Prawidłowa budowa układu pomiarowego wymaga, aby pomocniczą sondę prądową umieścić w wystarczającej odległości od badanego uziemienia. I nie zawsze jest to łatwe do określenia dla uziemień o większych wymiarach. Uziomy skupione, nierozległe w większości przypadków mogą być zmierzone przy wykorzystaniu dołączonego do miernika zestawu przewodów, z reguły są to przewody o długości 50 m dla sondy prądowej H i 25 m dla sondy napięciowej S. Pamiętając o zasadzie 61,8% pomiar nie powinien nastręczyć żadnych problemów. Im dalej jest umieszczona sonda prądowa tym większy jest obszar potencjału zerowego. Przestawienie sondy napięciowej w kierunku sondy H, a nastąpienie w kierunku badanego uziemienia powinno dać w rezultacie takie same wyniki rezystancji uziemienia. Ten sposób postępowania coraz częściej jest opisywany i z instrukcji obsługi znikają powoli schematy podłączenia z oznaczeniem odległości pomiędzy sondami.

Uziemienia rozległe, zgodnie z prezentowanym wcześniej modelem, będą wymagały odstawienia sondy prądowej na zdecydowanie większe odległości. Użytkownicy nie powinni sugerować się długością przewodów pomiarowych dołączanych do zestawu z miernikiem. Pojedynczy przewód to nie koniec – można je wielokrotnie łączyć ze sobą jeśli wymaga tego sytuacja. Do omówienia tego zagadnienia niech posłuży przykład uziomu rozległego.

Mierzone uziemienie znajduje się w obiekcie technicznym, stacja nadawcza. Uziemiona jest stacja średniego napięcia. Uziomy są połączone z uziemieniem stacji niskiego napięcia oraz instalacją odgromową obiektu. Metalowe ogrodzenie również jest przyłączone do systemu uziemiającego.

Podstawowym błędem, który popełniano przy mierzeniu uziemienia tego obiektu, było umieszczanie sondy prądowej H w obszarze mierzonego uziemienia (przed uziemionym ogrodzeniem). Wynikało to przede wszystkim z zasugerowania się długością przewodu pomiarowego 50 m. Pomiary nie mogły wyjść prawidłowo, ponieważ obie sondy znajdowały się na obszarze instalacji uziemiającej. Dodatkowo wątpliwość powinny wzbudzić otrzymywane wyniki praktycznie ok. 0,12Ω, a należy dodać, iż rezystywność gruntu dochodziła do 8000Ωm.

Prawidłowe postępowanie polegało na rozpoczęciu budowy układu pomiarowego od wyniesienia sondy prądowej na odległość ponad 100 m. Niestety rozległość uziemienia i wysoka rezystywność gruntu przy przestawianiu sondy napięciowej S umieszczonej w odległości ok 61,8% do H dawały zmienne i bardzo różne wyniki. Dopiero przy odległości do H ok. 500 m (10 szpulek przewodu) uzyskano stabilne i powtarzalne wyniki.

Prezentowany przykład wskazuje, iż stosowanie takiego postępowania podczas pomiarów rezystancji uziemienia uziomów rozległych jest możliwy, ale pracochłonny. Dojście do właściwego rozmieszczenia uzyskania właściwego układu pomiarowego zajęło dużo czasu i wymagało przebycia kilku kilometrów.

W przykładzie opisanego wyżej pomiaru rezystancji uziemienia wymagana, maksymalna wartość rezystancji będzie determinowana przez wartość zastępczej rezystywności gruntu zgodnie z normą N-SEP-E-001 i będzie wynosiła:

Zależność tą stosujemy, jeśli zastępcza rezystywność gruntu jest większa niż 500Ωm.

Korzystając z wcześniej opisanych zależności matematycznych można osiągnąć poprawne rezultaty dla uziemień rozległych znacznie szybciej. Dla uziomu sferycznego reprezentującego uziom rozległy (w przykładzie średnica 20 m) następuje przesunięcie się punktu, w którym rezystancja mierzona będzie zgodna z regułą 0,618d.

Biorąc pod uwagę, że mamy do czynienia rozkładem rezystancji w funkcji odległości, można, określając jej wartość w wyznaczonych punktach wyliczyć właściwą, prawdziwą rezystancję uziemienia jak dla teoretycznej rezystancji w nieskończoności. W artykule nie przedstawiono obliczeń teoretycznych tylko gotowy wzór do zastosowania praktycznego wymagający przeprowadzenia trzech pomiarów dla położenia sondy napięciowej w punktach odległych od badanego uziemienia 0,4d, 0,6d i 0,8d gdzie d to odległość sondy prądowej od badanego uziemienia. W rezultacie otrzymamy trzy wartości R1, R2 i R3 które należy podstawić do wzoru:

Wyliczona w ten sposób rezystancja uziemienia jest naszą rezystancją, którą mieliśmy zmierzyć. Dokładność wyliczenia tej rezystancji (w zależności od odległości od uziemienia sondy prądowej H) jest lepsza niż w przypadku pomiaru zgodnie z zasadą 61,8%.

Na wykresie obserwujemy, że przy wykorzystaniu przedstawionego wzoru osiągniemy dla uziomów rozległych lepsze rezultaty (nawet przy mniejszych odległościach do sondy prądowej H) niż wykonując badanie metodą 61,8%. Dodatkowo nie musimy szukać ziemi odniesienia (miejsca potencjału zerowego) co przy tradycyjnym podejściu do pomiarów zajmuje dużo czasu i nie gwarantuje sukcesu nawet przy wielu próbach. Mierząc rezystancję uziemień rozległych, jeśli tylko wykonamy trzy pomiary, precyzyjnie wyznaczając odległość do sondy napięciowej uzyskamy od razu właściwe rezultaty. Oczywiście gwarancją sukcesu jest umieszczanie sondy prądowej w takich przypadkach w odległości stanowiącej ok. 10x wielkość przekątnej uziomu rozległego. Przeprowadzone doświadczenia wskazują, że odległość do sondy prądowej ok. 150 m pozwala wykorzystać tą metodę dla uziomów nawet o przekątnej ok. 50 m. Trzeba jednak zaznaczyć, że w takim przypadku odległości do sondy napięciowej powinny być precyzyjnie wyznaczane.

Osoby zainteresowane, chcące głębiej i dokładniej przeanalizować prezentowane zagadnienia w artykule, mogą to zrealizować korzystając z publikacji dr. G_F_Tagg – Earth Resistances – London1964, na podstawie której powstało to opracowanie.
