Pomiar rezystancji uziemień rozległych metodą nachylenia zbocza

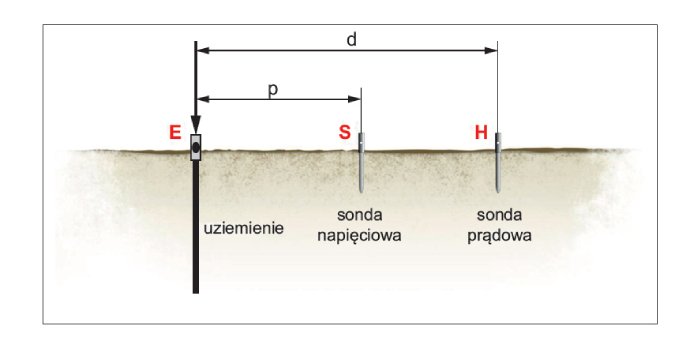

Metoda techniczna. Sondy pomocnicze S i H; rys. R. Domański
W poprzednich publikacjach przedstawiono rozwiązanie problemu związanego z pomiarem uziemień rozległych przy użyciu arbitralnie wybranego sposobu obliczenia tej rezystancji dla konkretnie wyliczonych współczynników i trzech fizycznych pomiarów rezystancji uziemienia R1, R2, R3 w odległościach stanowiących odpowiednio 0,4, 0,6 oraz 0,8 odległości do sondy napięciowej od badanego obiektu.
Na temat pomiarów rezystancji uziemienia napisano już wiele referatów, artykułów i innych publikacji, które w mniej lub bardziej przystępny sposób wyjaśniają tryb postępowania w trakcie badań uziemień....
Na temat pomiarów rezystancji uziemienia napisano już wiele referatów, artykułów i innych publikacji, które w mniej lub bardziej przystępny sposób wyjaśniają tryb postępowania w trakcie badań uziemień. W praktyce, niestety, powszechnie powiela się błędy i stosuje zasady, które w efekcie skutkują uzyskaniem błędnych wyników. Największą trudnością w prawidłowym przygotowaniu układu pomiarowego do badań, jest poprawne rozmieszczenie sond pomocniczych. Dlatego zrozumienie zasad rządzących zastosowaniem...
Instytut Tele- i Radiotechniczny prowadzi własne prace badawczo rozwojowe. W odpo-wiedzi na zapotrzebowanie rynku powstaje wiele innowacyjnych rozwiązań. Jednym z nich jest właśnie mobilne stanowisko do...
Instytut Tele- i Radiotechniczny prowadzi własne prace badawczo rozwojowe. W odpo-wiedzi na zapotrzebowanie rynku powstaje wiele innowacyjnych rozwiązań. Jednym z nich jest właśnie mobilne stanowisko do pomiarów prądów fazowych SEM TS 12. Urządzenie pracuje na bazie opracowanego w ITR sterownika modułowego SEM, i stanowi jedno z jego zastosowań.
Moda na majsterkowanie i coraz niższe ceny profesjonalnych urządzeń i narzędzi powoduje, że można je spotkać w garażach i przydomowych warsztatach. Na rynku dostępnych jest wiele rozwiązań elektronarzędzi...
Moda na majsterkowanie i coraz niższe ceny profesjonalnych urządzeń i narzędzi powoduje, że można je spotkać w garażach i przydomowych warsztatach. Na rynku dostępnych jest wiele rozwiązań elektronarzędzi od wkrętarek i pilarek oraz innych urządzeń, dzięki którym samodzielnie naprawy, a nawet kompleksowe remonty domu lub mieszkania nie są problemem. Jednym z takich urządzeń jest kompresor.
W artykule:
Metoda techniczna
Uziemienia rozległe - metoda zbocza
Metoda zbocza - postępowanie
W poprzednich publikacjach przedstawiono rozwiązanie problemu związanego z pomiarem uziemień rozległych przy użyciu arbitralnie wybranego sposobu obliczenia tej rezystancji dla konkretnie wyliczonych współczynników i trzech fizycznych pomiarów rezystancji uziemienia R1, R2, R3 w odległościach stanowiących odpowiednio 0,4, 0,6 oraz 0,8 odległości do sondy napięciowej od badanego obiektu.
gdzie:
R – rezystancja uziemienia badanego obiektu,
R1, R2, R3 – zmierzone wartości rezystancji dla położenia sondy napięciowej odpowiednio w odległościach: 0,4d, 06d, 0,8d, gdzie d to odległość do sondy prądowej H.
Rozwiązanie będzie prawdziwe dla współczynników a = –1,335; b = 3,041; c = –0,7057.
Sposób ten jest poprawny, chociaż niepozbawiony niepewności ze względu na brak jednoznaczności we właściwym określeniu odległości do sondy prądowej H. Dodatkowo przy małych odległościach do H wymagana jest duża precyzja w wyznaczaniu pozycji sondy napięciowej S.
W artykule przedstawiona zostanie metoda nachylenia zbocza. Stanowi ona punkt wyjścia do wyprowadzenia powyższego wzoru. Umożliwia badania rozległych uziemień i ocenę poprawności otrzymanych wyników. Różnica polega na przeprowadzeniu trzech pomiarów w celu ustalenia pozycji elektrody napięciowej i fizycznego przeprowadzenia właściwego pomiaru, a nie tylko ograniczania się do wyliczenia jej wartości ze wzoru.
Metoda techniczna
Metoda nachylenia zbocza (ang. slope method), zaproponowana przez dr. G. F. Tagga, opiera się na analizie szybkości zmian nachylenia krzywej rezystancji uziemienia, co w rezultacie pozwala określić właściwą rezystancję uziemienia dla obiektów rozległych. Ponadto możliwa jest weryfikacja otrzymanych wyników przez powtórzenie procedury pomiarowej dla zmienionych pozycji sondy prądowej. Dla omówienia metody przyjęto, iż rozpatrywane uziemienie – ze względów matematycznych – będzie w przykładzie półsferą. Zakładamy również, że grunt ma jednorodną rezystywność. W rzeczywistości jest to właściwie niespotykane, ale możliwość weryfikacji pomiarów zasadniczo niweluje tę niedogodność.
Teoretyczna rezystancja uziemienia w tym przypadku będzie wynosić:
gdzie:
r – rezystywność gruntu.
Tak naprawdę zmienna d – czyli odległość od uziemienia do sondy prądowej – ma określoną, konkretną wartość. Dodatkowo musimy również uwzględnić jeszcze jeden parametr: odległość sondy napięciowej p, umożliwiającej pomiar spadku napięcia na badanym uziemieniu (rys. 2.). W związku z powyższym wzór na rezystancję przyjmie postać:
W przypadku jak na rysunku 2. optymalne położenie sondy S jest wyznaczone wzorem:
Zakładając elektryczną jednorodność gruntu, pozycja ta jest właściwie niezależna od odległości d do sondy prądowej. Pomiar uziemień skupionych nie powinien przysporzyć problemów, jeśli wykorzystamy powyższą metodę. Sytuacja ulega zmianie, gdy rozpatrywać będziemy uziom rozległy.
Uziemienia rozległe – metoda zbocza

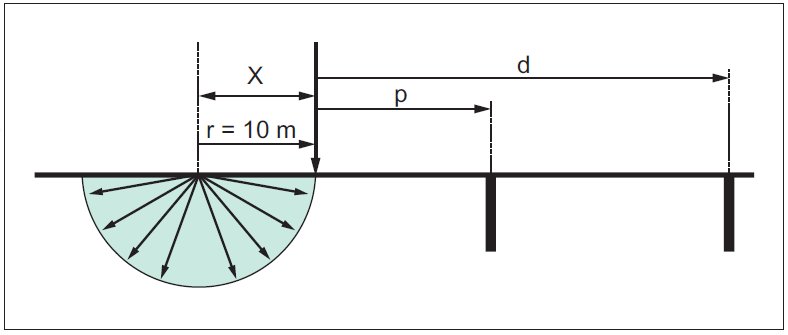

Zakłada się, że pomiar oraz wyznaczenie odległości d i p będą wykonane ze środka półsfery. W praktyce jednak taka procedura jest niemożliwa do zastosowania. Pomiary są wykonywane dla dowolnego dogodnego punktu na półsferze, co wprowadza błąd w wyznaczeniu odległości p i d. W rzeczywistości bowiem p będzie wynosić (p+x), a d (d+x).
Zatem rezystancja w takim układzie:
gdzie:
R – zmierzona rezystancja uziemienia,
R∞ – prawdziwa rezystancja uziemienia,
r – promień półsfery,
d – odległość od miejsca przyłączenia półsfery do elektrody prądowej,
p – jak w przypadku d, tylko do elektrody napięciowej,
X – błąd w lokalizacji miejsca przyłącznenia w stosunku do środka półsfery,
ρ – rezystywność gruntu,
K = ρ/2π – stała dla danego uziemienia.
Określenie zmiany rezystancji dla dowolnego punktu jest trudne. Z drugiej strony jednak dość łatwo określa się szybkość tych zmian. Można tego dokonać przez wykonanie pomiaru rezystancji dla trzech punktów położenia elektrody napięciowej – czyli trzech różnych odległości p (0,2d, 0,4d i 0,6d) – otrzymując wartości R1, R2 i R3. Prędkość zmian rezystancji μ jest obliczana z poniższego wzoru:
Rezystancja dla poszczególnych odległości p (0,2d, 0,4d i 0,6d) będzie wynosić odpowiednio:
Rozwiązując układ trzech powyższych równań otrzymujemy:
gdzie:
Tę zależność można rozwiązać dla dla dowolnej wartości m. Właściwa odległość do sondy prądowej d wynosić będzie d·(1+a), a odległość do sondy napięciowej p, biorąc pod uwagę ustaloną wcześnie regułę 61,8%, wyniesie 0,6180·(1+ a).
Odległość od punktu początkowego dla pomiaru rzeczywistej rezystancji uziemienia pT (pozycja sondy napięciowej) wynosić będzie:
dlatego:
Trzeba wyliczyć i umieścić w tabeli wartości pT/d dla dowolnej wartości m korzystając ze wzoru:
Tabele z obliczonymi danymi dostępne są na www.elektro.info.pl.
Metoda zbocza – postępowanie
1. Wybrać dogodne miejsce przyłączenia przyrządu do badanego uziemienia (punkt początkowy). Elektrodę prądową umieścić w odpowiedniej odległości d od tego punktu.
2. Ustawić elektrodę napięciową. Wykonać pomiar w odległościach od badanego uziemienia: 0,2d, 0,4d i 0,6d.
3. Dla każdego z tych trzech położeń otrzymamy wynik rezystancji R1, R2 i R3.
4. Obliczyć współczynnik z zależności:
5. Z tabeli (załącznik nr 1) odczytać wartość pT/d dla wyliczonego m.
6. Obliczyć wartość pT przez pomnożenie stosunku pT/d przez d.
7. Umieścić elektrodę napięciową w wyliczonej odległości pT.
8. Wykonać pomiar rezystancji. Otrzymany w ten sposób wynik powinien być prawdziwą wartością (R∞) rezystancji badanego uziemienia.
9. Zweryfikować poprawność pomiaru dla innych wartości (odległości do sondy prądowej) d.
10. Poprawnie wykonany pomiar powinien dać zbieżne wartości rezystancji R dla różnych odległości d.
Metoda zbocza – przykłady praktyczne
Przykład nr 1. Pomiar skuteczny bez nieprzewidzianych trudności
Obiektem, na którym przeprowadzono pomiary, była mała podstacja o wymiarach ok. 30,5 m´24,5 m, otoczona ogrodzeniem przyłączonym do systemu uziemiającego. Uziemienie składa się z siatki uziemiającej, bednarek itp. Elektrodę prądową umieszczono w odległości d = 116 m, następnie d = 91,5 m. Ostatni pomiar wykonano przy odległości d = 61 m. Miejsce przyłączania miernika do uziemienia to ok. 30 cm od siatki z krótszego boku (tab. 1.). Średnia rezystancja z trzech pomiarów wynosi 0,211 W, zatem ewentualny błąd względem średniej to ok. 1,4%. Wyniki pomiarów można uznać za poprawne.
Przykład nr 2. Rozległa stacja, wymagane większe odległości d
Obiektem w tym przykładzie jest większa stacja o wymiarach ok. 76 m´91 m. Infrastruktura uziemiająca przedstawia się jak w poprzednim przykładzie, elementy przewodzące dostępne są spięte miedzianą linką. Punkt przyłączenia miernika to środkowa część jednego z boków (tab. 2.).
Można zaobserwować zmiany rezystancji uziemienia: zmniejszanie się wartości wraz ze wzrostem odległości d do sondy prądowej. Zmierzają one jednak asymptotycznie do wartości 0,150 W. Wyniki pomiarów wykonanych dla sondy prądowej umieszczonej w odległościach 122 m i 183 m są zauważalnie zawyżone. Zatem sama metoda pozwala również na określenie, czy wybrane odległości d są odpowiednie. Powyższa procedura pozwala na wyznaczenie właściwej rezystancji uziemienia badanej stacji. W omawianym przypadku wymagało to jednak pewnego zaangażowania i czasu na poprawne wykonanie badania.

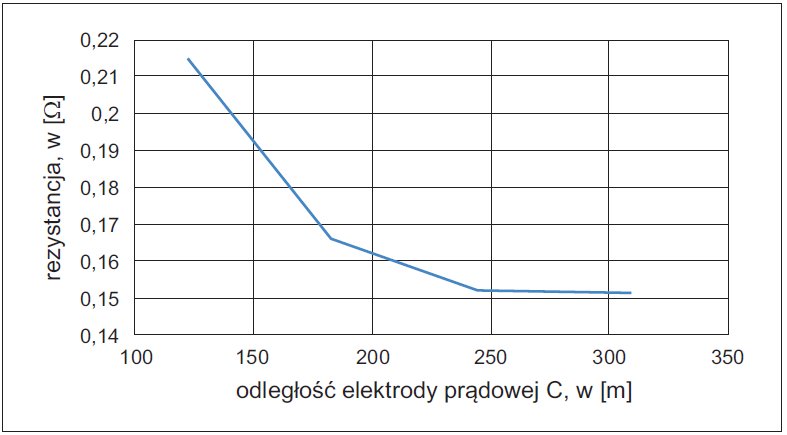

Na rysunku 5. pokazany jest rozkład rezystancji dla poszczególnych prób. Potwierdza on poprawność wniosku, iż rezystancja tego obiektu wynosi ok. 0,150 W. Należy zauważyć, że w omawianych przypadkach wartość rezystywności gruntu była bardzo niska, a uziemienia – znacznych rozmiarów. Dlatego też wartości rezystancji okazały się niewielkie.
Podsumowanie
Maksymalna możliwa wartość współczynnika m wynosi 2. Jeśli w wyniku pomiarów rezystancje dają m większe niż 2, to warunki nie odpowiadają tym, na których opiera się niniejsza metoda – konieczne jest zwiększenie odległości d do elektrody prądowej. Z praktyki wynika jednak, że współczynniki powinny się zawierać w zakresie ograniczonym do wartości m: 0,4 < m < 1,6.
Metoda nachylenia zbocza jest zatem zadowalająca. Z powodzeniem można ją stosować do sprawdzenia rezystancji uziemienia obiektów o rozległych systemach uziemiających, co wykazano w zaprezentowanych dwóch przypadkach praktycznych. Wyniki spełniają oczekiwania również wtedy, gdy grunt jest niejednorodny. Sama metoda pozwoli na ustalenie, kiedy odległość d do elektrody prądowej jest wystarczająca.
Literatura
G. F. Tagg, Measurement of the resistance of physically large earth-electrode systems, PROC. IEE, Vol. 117, No. 11, NOVEMBER 1970.
G. F. Tagg, Earth resistances, New York, Pitman Pub. Corp. [1964].
R. Domański, J. Osiecki, Metoda techniczna pomiaru rezystancji uziemienia. „elektro.info” nr 11/2019 (179).
