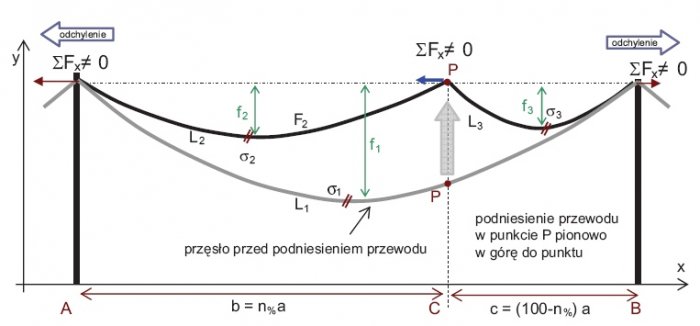

Rys. 2. Podniesienie przewodu w istniejącym przęśle przy zachowaniu jednakowych zwisów, bez wyrównania napięciem
A. Hoły

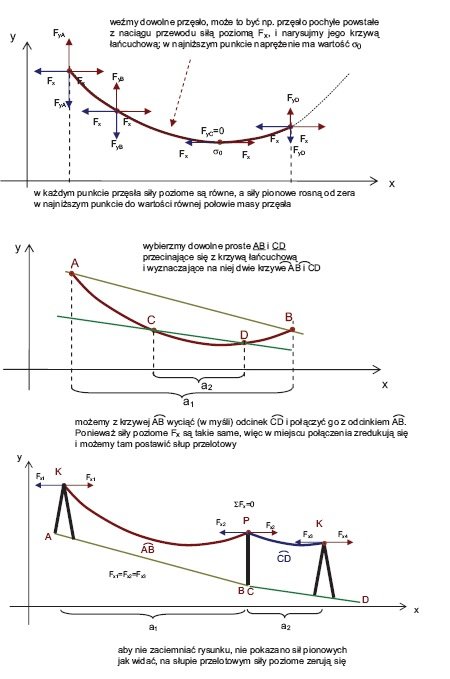

Niejednokrotnie zachodzi potrzeba budowy odgałęzienia od istniejącej sieci napowietrznej w miejscu pomiędzy dwoma słupami przelotowymi. Czy słup ten może być postawiony w dowolnym miejscu, czy musi być w środku istniejącego przęsła? Czy nowy słup może być słupem przelotowym, czy raczej powinien być słupem mocnym? Jak wpłynie jego postawienie na rozkład sił działających na istniejące słupy? Odpowiedzi na te pytania można znaleźć w poniższym artykule.
Zastosowanie skomplikowanych urządzeń elektronicznych i czujników do ulepszania i rozszerzania procesów produkcji, obróbki skrawaniem i procesów produkcyjnych w zastosowaniach przemysłowych jest możliwe...
Zastosowanie skomplikowanych urządzeń elektronicznych i czujników do ulepszania i rozszerzania procesów produkcji, obróbki skrawaniem i procesów produkcyjnych w zastosowaniach przemysłowych jest możliwe tylko wtedy, gdy wszystkie komponenty przetrwają w trudnym środowisku. Systemy muszą wytrzymywać gorące, wilgotne i trudne warunki oraz niszczące pola elektryczne i magnetyczne. Specyficzne warunki środowiskowe, w których produkt jest używany, wpływają na jego specyfikacje. Takie specyfikacje należy...
Straty w sieci energetycznej różnią się znacznie w poszczególnych krajach na całym świecie. Liczby wahają się od mniej niż 4% do ponad 20%. W większości krajów daje to możliwość znacznych oszczędności....
Straty w sieci energetycznej różnią się znacznie w poszczególnych krajach na całym świecie. Liczby wahają się od mniej niż 4% do ponad 20%. W większości krajów daje to możliwość znacznych oszczędności. Transformatory rozdzielcze są wykorzystywane do przekształcania energii elektrycznej ze średniego napięcia – poziomu, na którym energia jest przesyłana lokalnie i dostarczana do wielu odbiorców przemysłowych – do poziomu niskiego napięcia – zazwyczaj wykorzystywanego przez konsumentów indywidualnych...
Dystrybucja energii elektrycznej realizowana jest w wielu przypadkach rozległymi i rozproszonymi liniami napowietrznymi wysokiego i średniego napięcia. Dość powszechne w tego typu liniach zasilających...
Dystrybucja energii elektrycznej realizowana jest w wielu przypadkach rozległymi i rozproszonymi liniami napowietrznymi wysokiego i średniego napięcia. Dość powszechne w tego typu liniach zasilających są zwarcia doziemne, które – z uwagi na stosunkowo niską wartość prądów zwarciowych, wynikającą zarówno z izolowanego punktu neutralnego sieci średnich napięć oraz często wysokich rezystancji zwarcia – mogą trwać względnie długo.
Wiszący przewód pozostaje w stanie równowagi statycznej, to znaczy w każdym jego punkcie siły na niego działające równoważą się, co zgodnie z prawem Newtona sprawia, że przewód pozostaje w bezruchu. Czy można postawić w przęśle między dwoma słupami w dowolnym miejscu słup przelotowy – wyjaśnia to rysunek 1.
Aby siły poziome na słupie wzajemnie się zredukowały, co pozwala postawić tam słup przelotowy, krzywe łańcuchowe przewodów na sąsiednich przęsłach muszą być wycinkiem jednej tej samej bazowej krzywej łańcuchowej. Ponieważ po postawieniu dodatkowego słupa pojawią się dwa przęsła o różnej długości, to zwisy w tych przęsłach nie mogą być takie same.
Czasami monterzy bez uzasadnienia wyrównują zwisy na sąsiednich przęsłach, nie zważając na to, że mają one różne długości. Skutkuje to wprowadzeniem poziomej siły niezrównoważenia na słupie. Siła ta będzie przesuwała przewód w uchwycie przelotowym aż do wyrównania sił i naprężeń. Prowadzący eksploatację sieci znają to zjawisko, gdy po paru miesiącach po odbiorze nowej sieci napowietrznej zauważymy wyraźne obniżenie przewodów w jednym przęśle, a podniesienie ich w sąsiednim, to znaczy, że wykonawca nie wyrównał naprężeń. Aby mieć pewność, że naprężenia w obu nowo powstałych przęsłach będą jednakowe, należy zmierzyć ich zwisy w obu przęsłach, a następnie sprawdzić, czy zachodzi równość:
Wzór 1
Jeżeli nie ma równości w powyższych równaniach, to przewód należy w uchwycie przesunąć w kierunku „wyrażenia” o większej wartości.

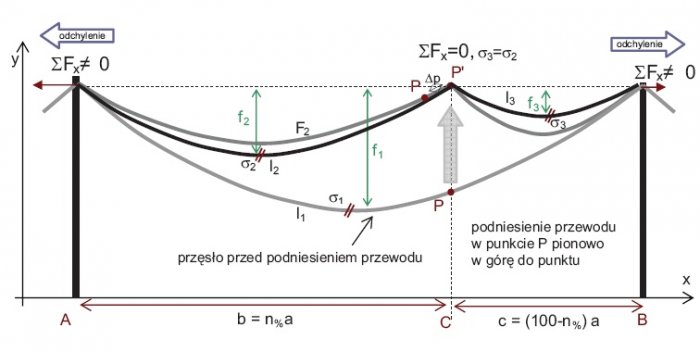

W praktyce wyrównanie naprężeń może wykonać za nas sama natura, ponieważ wiszący przewód zachowuje się zgodnie z zasadą minimum energii potencjalnej. A mianowicie, sam dąży do takiego położenia, by energia potencjalna w nim zawarta osiągnęła minimum, a to zachodzi przy wyrównaniu naprężeń. Dlatego wystarczy rozciągać przewód na rolkach montażowych i pozwolić mu swobodnie przesuwać się. Wówczas siła wynikająca z nierówności naprężeń sama przesunie przewód i będzie się on poruszał aż do momentu wyrównania naprężeń. Po tej czynności można przenieść przewód z rolek montażowych na stałe zawiesia.
Całkiem innym zagadnieniem jest określenie wpływu, jaki niesie postawienie słupa pomiędzy dwoma istniejącymi słupami – na rozkład sił na słupach istniejących. Szczególnie ważne jest to w sytuacji, gdy słupy są słupami przelotowymi.
Załóżmy, że początkowo w przęśle AB było naprężenie s1. Między punktami A i B wybierzmy dowolny punkt C i w tym miejscu znajdujący się bezpośrednio nad nim przewód w punkcie P podnosimy w górę (bez przesunięcia przewodów w celu zrównoważenia naprężeń), jak pokazano na rysunku 2.
Punkt C dzieli istniejące przęsło AB o długości a na dwa mniejsze przęsła o długościach odpowiednio n%a i (100–n%)a, gdzie n% jest wartością procentową podziału przęsła a. Po podniesieniu przewodu w punkcie P w dwóch nowych przęsłach pojawi się naprężenie:
Wzór 2
Zmiana naprężenia w nowych przęsłach spowoduje też powstanie na istniejących słupach A i B sił niezrównoważenia:
Wzór 3
Siły te będą działały w kierunku na zewnątrz istniejących wcześniej słupów, dodatkowo w miejscu podniesienia przewodów również wystąpi różnica naprężeń więc i tam pojawi się siła:
Wzór 4
Wzór 5
gdzie:
s – przekrój obliczeniowy przewodu,
σ1 – naprężenie przewodu przed podniesieniem.
Tylko w przypadku postawienia słupa pośrodku przęsła AB, to jest gdy n% = 50, wartość tej siły wyniesie zero. W innym miejscu podniesienia przewodu naprężenie można wyrównać pozwalając na przesunięcie się przewodu. Po przesunięciu przewodu początkowy punkt P na przewodzie przesunie się w kierunku większego naprężenia na odległość Dp. Zwis w dłuższym przęśle zwiększy się, w krótszym – zmniejszy. Sytuację tę pokazano na rysunku 3.
Siłę, jaka ustali się po przesunięciu przewodów, możemy obliczyć metodą kolejnych przybliżeń. Początkowa długość przęsła wynosi a, natomiast długość przewodu l1. Po podniesieniu przewodu przęsło podzieliło się na dwa mniejsze o długościach b i c, a przewód odpowiednio na części l2 i l3.
Zgodnie z techniczną teorią cięgien a ≅ l1 (dotyczy ona przęseł o małych zwisach), proporcje podziałów długości przęsła i długości przewodu są takie same.
W każdym przęśle długość przewodu określa wzór:
Wzór 6
gdzie:
– stała ugięcia przewodu.
Stąd dostajemy ogólny wzór na naprężenie w zależności od długości przewodu i długości przęsła:
Wzór 7
lub
Oznaczmy wielkość przesunięcia przewodu literą x, w chwili wyrównania naprężeń będzie zachodziła równość:

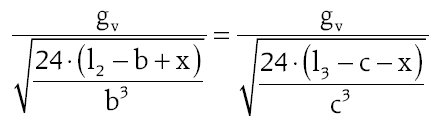

Wzór 8
Odpowiednio przekształcając powyższe równanie dostajemy wzór na poszukiwane przesunięcie przewodu
Wzór 9
Przykład 1
Należy obliczyć siły działające na słupy po podniesieniu przewodu AsXSn 4´50 w przęśle pomiędzy nimi. Długość początkowego przęsła wynosi 60 m, przewód podniesiono w odległości 40 m od pierwszego słupa. Początkowy zwis w środku przęsła wynosił 4 m. Obliczenia należy wykonać z uwzględnieniem przesunięcia przewodu.
Dane:
Przewód AsXSn 4´50 o parametrach:
gl = 7,328 [N/m]
s = 200,70 [mm2]= 200,70·10–6 [m]
fp = 4 m
a = 60 m
b = 40 m
c = 20 m
Szukane:
σp = ? – początkowe naprężenie w przewodzie,
σk = ? – końcowe naprężenie po przesunięciu przewodów,
ΔFk = ? – różnicę w sile naciągu przewodów na skrajnych słupach.
Rozwiązanie:

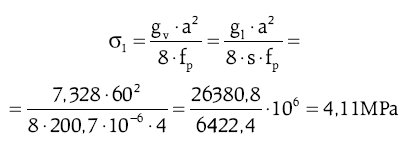

Najpierw obliczamy początkowe naprężenie w przewodzie niepodniesionym, uwzględniając:

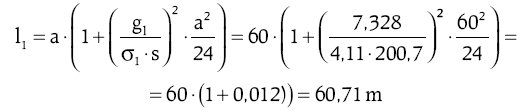

Przy tym naprężeniu zwisający przewód ma długość początkową l1:
Po podniesieniu, długość dłuższego przęsła wyniesie 40 m, co odpowiada długości przewodu l2 = l1·b/a = 60,71·40/30 = 40,47 m, a krótszego l3 = l1·c/a = 60,71·20/30 = 20,24 m.

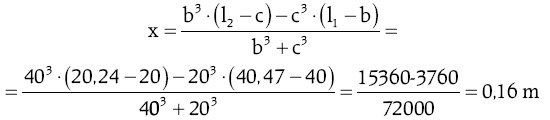

Przesunięcie przewodu wyniesie:

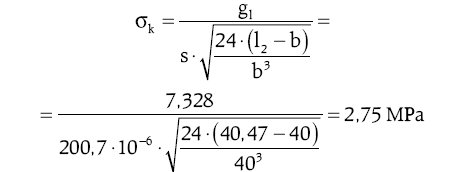

Naprężenia wyrównają się do wartości:
Jak widać, po przesunięciu przewodu o 16 cm naprężenia w obu przęsłach wyrównały się do wartości 2,75 MPa. Jeżeli istniejące słupy A i B były przelotowe, to na każdym z nich pojawi się siła niezrównoważenia wartości:
Wzór 10
Siła niezrównoważenia będzie działała na zewnątrz istniejącego początkowo przęsła AB. Jej wartość jest w porównaniu z wytrzymałością słupów stosunkowo niewielka, więc na ogół nie powoduje ich uszkodzeń, ale będzie działała przesuwająco na przewody w uchwytach przelotowych (jeżeli słupy A i B są przelotowe), a to może doprowadzić do uszkodzenia zewnętrznej powłoki izolacyjnej przewodu oraz obniżenia przewodów w sąsiednich przęsłach.

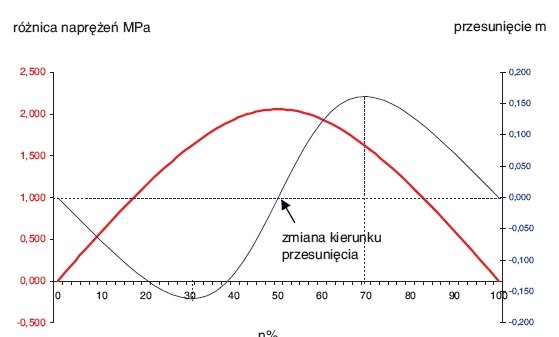

Przewody przy podnoszeniu najbardziej przesuną się w przypadku postawienia słupa w odległościach około 30% lub 68% długości początkowego przęsła. Dla istniejących słupów najbardziej niekorzystną sytuacją jest podniesienie przewodów dokładnie pośrodku przęsła (n% = 50). Oczywiście taka sytuacja jest najbardziej korzystna dla dostawionego słupa.
Wynika to z faktu, że pole powierzchni zawarte między krzywą zwisu przewodu w przęśle początkowym AB a krzywymi zwisania w podniesionych przęsłach AC i CB jest dla podniesienia w środkowym punkcie największe.
Jaki wpływ na tak powstałe przęsła o różnej długości ma zmiana temperatury, a jak wpływa na rozkład sił wystąpienie sadzi – odpowiedź na te pytania można znaleźć w książce pt. „Podstawy projektowania elektroenergetycznych linii napowietrznych. Mechanika przewodów” wydanej przez Grupę MEDIUM pod patronatem „elektro.info”.
