Opatentowana metoda ultraszybkiego wykrywania zwarć w liniach SN z wykorzystaniem fal wielokrotnie odbitych

Patented method of ultra-fast detection of short circuits in MV lines using multiply reflected waves

dr inż. Waldemar Chmielak | Elektro.info 3/2024 | 2024-04-02

W liniach napowietrznych wysokiego i średniego napięcia dość powszechne są zwarcia doziemne, fot. Pixabay

Dystrybucja energii elektrycznej realizowana jest w wielu przypadkach rozległymi i rozproszonymi liniami napowietrznymi wysokiego i średniego napięcia. Dość powszechne w tego typu liniach zasilających są zwarcia doziemne, które – z uwagi na stosunkowo niską wartość prądów zwarciowych, wynikającą zarówno z izolowanego punktu neutralnego sieci średnich napięć oraz często wysokich rezystancji zwarcia – mogą trwać względnie długo.

W artykule:

Detekcja zwarć z wykorzystaniem fal wielokrotnie odbitych
Metoda wykrywania zwarć
Weryfikacja działania
Podsumowanie i wnioski

Streszczenie

Działalność badawczo-rozwojowa firmy Elektrometal Energetyka S.A. doprowadziła do stworzenia ultraszybkiego zabezpieczenia falowego, które jest w stanie wykryć zwarcie doziemne w lini SN w czasie poniżej 1 ms. Opracowano jednostronny układ pomiarowy oraz metodę detekcji zwarć z wykorzystaniem fal wielokrotnie odbitych. Oryginalność tego rozwiązania została potwierdzona uzyskanym patentem na ten wynalazek.

Abstract

Research and development activities of Elektrometal Energetyka S.A. led to the creation of the ultra-fast wave protection that is able to detect an earth fault in the MV line at the time below 1 ms. A one-sided measurement system was developed and a short-circuit detection method using multiple waves reflected. The originality of this solution remains confirmed by the obtained patent for this invention.

Nienormalne stany pracy linii, w tym zwarcia i ich wykrywanie, mają duży wpływ na niezawodność systemu elektroenergetycznego i pewność dostaw energii elektrycznej. Przedłużający się czas trwania zwarć może skutkować stratami finansowymi spowodowanymi nie tylko uszkodzeniami urządzeń biorących udział w zwarciu, ale również dłuższymi przestojami procesów po stronie odbiorców.

Czasy działania aktualnie stosowanych, konwencjonalnych zabezpieczeń linii SN, opartych na pomiarach prądów i napięć o częstotliwości 50 Hz, wynoszą przynajmniej 20 ms. Eliminacja zwarcia wydłuża się dodatkowo o czas własny działania wyłącznika oraz czas łukowy, co sprawia, że wynosi przynajmniej 60–100 ms od chwili powstania zakłócenia. Jest to czas na tyle długi, że pozwala na wyzwolenie dużej energii, która może doprowadzić do istotnych uszkodzeń. Elektrometal Energetyka S.A. przeprowadził szereg prac badawczo-rozwojowych, w tym między innymi te, których celem było skrócenie całkowitego czasu trwania zwarcia poniżej 10 ms. Cel ten został osiągnięty dzięki opracowaniu koncepcji nowej rodziny zabezpieczeń WN i SN wyposażonych w funkcjonalność szybkiej detekcji awarii oraz prototypów wyłączników szybkich, pozwalających na wyłączanie prądów zakłóceniowych w pierwszych milisekundach od ich wystąpienia.

Detekcja zwarć z wykorzystaniem fal wielokrotnie odbitych

Wykrywanie zakłóceń oparto na pomiarze fal propagujących się linią elektroenergetyczną, które mają swoje źródło w nagłych zmianach napięcia i rozchodzą się w obydwu kierunkach od miejsca wystąpienia zdarzenia, wzdłuż linii elektroenergetycznej. Na rysunku 1. przedstawiono ilustrację propagacji fal elektromagnetycznych linią elektroenergetyczną na przykładzie zdarzenia, którym jest wystąpienie zwarcia.

wykrywanie zwarc w liniach sn z wykorzystaniem fal wielokrotnie odbitych rys1

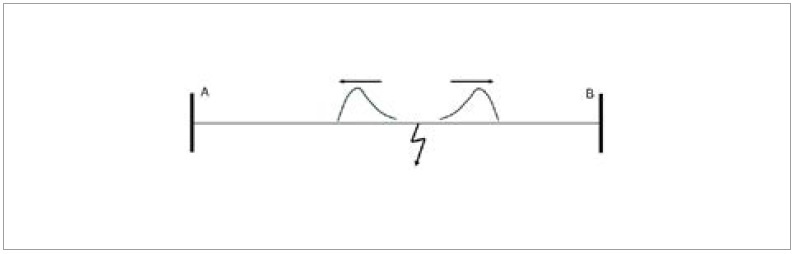

Rys. 1. Przykład propagacji fal elektromagnetycznych od miejsca wystąpienia zakłócenia, rys. W. Chmielak

Zakłócenie w linii elektroenergetycznej, łączącej szyny zbiorcze stacji A i B, wskutek którego nastąpiło nagłe obniżenie napięcia w miejscu zwarcia, powoduje wygenerowanie dwóch fal, propagujących się w przeciwnych kierunkach do szyn stacji A i B. Wygenerowane fale mają pionowe czoło w miejscu wystąpienia zwarcia i są tłumione wraz z przebytą drogą, co powoduje zmniejszenie ich amplitudy oraz wydłużenie czoła fali, jak pokazano na rysunku 2.

wykrywanie zwarc w liniach sn z wykorzystaniem fal wielokrotnie odbitych rys2

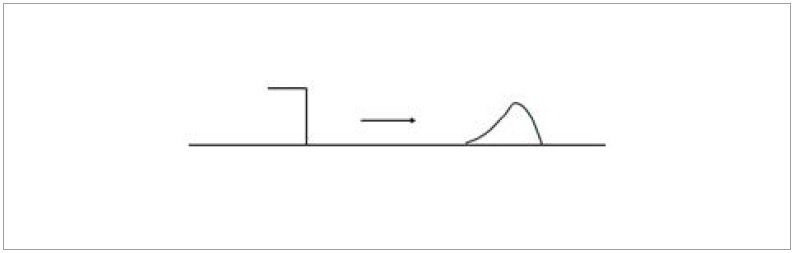

Rys. 2. Tłumienie fali elektromagnetycznej wraz z oddalaniem się od miejsca zakłócenia, rys. W. Chmielak

Fale są propagowane i tłumione w ośrodkach jednorodnych. W miejscach nieciągłości, rozumianej jako zmiana impedancji falowej ośrodków, część energii fali ulega odbiciu, a część jest przekazywana dalej – za miejsce nieciągłości. Takimi miejscami nieciągłości są szyny stacji, miejsce zwarcia oraz połączenia, szczególnie te, które zmieniają przekrój lub rodzaj linii elektroenergetycznej. Stosunek energii przekazanej i odbitej jest związany z impedancją falową ośrodków za i przed nieciągłością, na której następuje odbicie. Współczynniki odbicia R i transmisji T są określane wzorami:

gdzie:

Z₁ – impedancja falowa ośrodka, w którym fala jest propagowana,

Z₂ – ośrodek, do którego fala jest propagowana, zgodnie z kierunkiem propagacji.

Prędkość propagacji fal jest równa około 98% prędkości światła w liniach napowietrznych oraz około 50% prędkości światła w liniach kablowych. Różnica jest związana z pojemnościami poprzecznymi tych linii, których przeładowanie odpowiada za mechanizm propagacji fali. Teoretyczną prędkość propagacji V_p można wyznaczyć ze wzoru:

gdzie:

L – indukcyjność wzdłużna linii,

C – pojemność poprzeczna linii.

Energia użyteczna propagowanych fal zawiera się w częstotliwościach z zakresu 10–600 kHz. Dokonując pomiaru przebiegów wysokiej częstotliwości, układ automatyki zabezpieczeniowej jest w stanie zidentyfikować fale propagujące się linią SN na skutek zwarcia oraz ich właściwości, takie jak czas, amplituda i polaryzacja. Na ich podstawie, jeszcze przed przepływem prądu zwarciowego o częstotliwości 50 Hz, układ automatyki jest w stanie w czasie setek mikrosekund wykryć zwarcie, przeanalizować i podać sygnał na otwarcie wyłącznika.

W dotychczas stosowanych rozwiązaniach, zgłoszeniach patentowych i publikacjach naukowych, tworzących aktualny stan techniki, można znaleźć wiele rozwiązań pozwalających na detekcję fal propagujących się liniami elektroenergetycznymi. Rozwiązania te odnoszą się do linii wysokich i najwyższych napięć, które współtworzą sieci o strukturze zamkniętej. Oznacza to, że każda linia posiada zasilanie z dwóch stron, a tym samym do samodzielnego działania wymaga pomiarów z obu stron monitorowanej linii. Jest to spowodowane trudnością w rozróżnieniu fal odbitych od miejsca zwarcia oraz przeciwległego końca linii, które to rozróżnienie jest kluczowe dla poprawnego działania przy pomiarze jednostronnym. Sieci średniego napięcia charakteryzują się strukturą otwartą z zasilaniem jednostronnym. Z uwagi na brak zasilania na przeciwległym końcu linii (po stronie odbiorów), propagacja odbitych od niego fal jest w przypadku tych sieci znacznie ograniczona. Wymusza to implementację układów i metod pomiarowych wykorzystujących pomiary na jednym jej końcu.

Metoda wykrywania zwarć

Opracowano jednostronny układ pomiarowy, zawierający sensory prądu oraz sensory napięcia, zainstalowane na jednym końcu linii SN – od strony zasilania. Układ pomiarowy musi się składać z co najmniej jednego sensora prądu, umocowanego bezpośrednio na linii, bez ingerencji w jej ciągłość, oraz z co najmniej jednego sensora napięcia. Sygnały pomiarowe w postaci wartości chwilowych prądu lub pochodnej prądu są wprowadzane bezpośrednio, w postaci sygnałów elektrycznych: prądu oraz napięcia, na zaciski pojedynczego urządzenia pomiarowego, zainstalowanego na tym samym końcu linii energetycznej. Pochodne prądów mogą być pierwszego, drugiego lub wyższych rzędów.

Metoda detekcji zwarć w liniach SN, według opatentowanego wynalazku (rys. 3.), oparta jest na zjawisku odbijania fal elektromagnetycznych i realizowana modułowo.

wykrywanie zwarc w liniach sn z wykorzystaniem fal wielokrotnie odbitych rys3

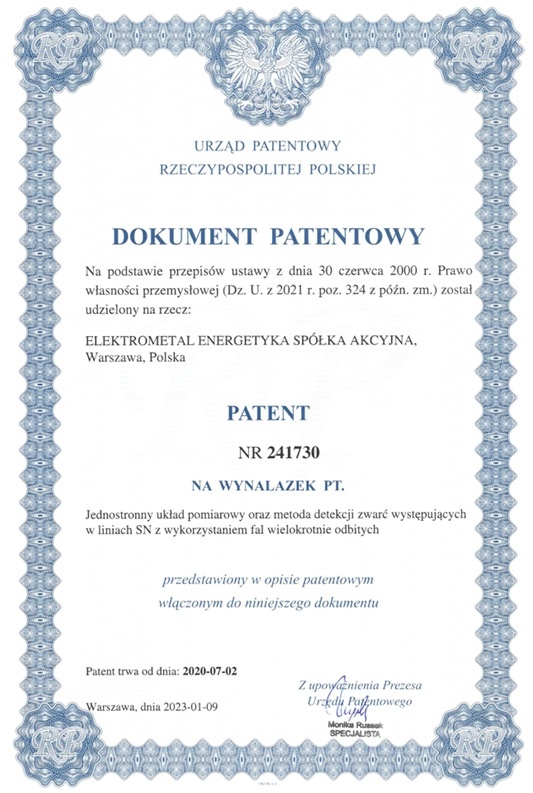

Rys. 3. Dokument patentowy na jednostronny układ pomiarowy oraz metodę detekcji zwarć w liniach SN z wykrywaniem fal wielokrotnie odbitych, rys. W. Chmielak

W module detekcji fali dokonywana jest identyfikacja pierwszej, drugiej i kolejnych fal prądu, na podstawie przetworzonych danych – sygnału prądu lub sygnału pochodnej prądu, z modułu akwizycji danych. Moduł detekcji fali określa czas odebrania fali oraz jej polaryzację i amplitudę. Jednocześnie realizowany jest pomiar polaryzacji napięcia w fazie, w której dokonano identyfikacji pierwszej fali prądu, na podstawie sygnału napięciowego pochodzącego z sensorów napięcia. Na podstawie parametrów w postaci czasu odebrania, polaryzacji i amplitudy pierwszej i kolejnych fal prądu, w module zabezpieczenia linii następuje porównanie polaryzacji pierwszej, drugiej i kolejnych odebranych fal z polaryzacją napięcia w tej samej fazie i chwili, w której odebrano pierwszą falę. Przy czym akceptuje się je do dalszego przetwarzania tylko w przypadku uzyskania zgodności polaryzacji pierwszej i kolejnych odebranych fal z polaryzacją napięcia tej samej fazy i chwili, w której odebrano pierwszą falę. Następnie porównuje się zgodności różnic w czasach odbioru fal zaakceptowanych na podstawie polaryzacji – drugiej z pierwszą, do różnic w czasach odbioru trzeciej i kolejnych fal z falami je poprzedzającymi, uwzględniając przy porównaniu zadaną czułość. Akceptuje się do dalszego przetwarzania tylko fale spełniające warunki porównania różnic w czasach odbioru fali – drugiej z pierwszą, do różnic w czasach odbioru trzeciej i kolejnych fal z falami je poprzedzającymi.

Kolejnym krokiem jest porównanie wartości amplitud fali trzeciej i kolejnych, zaakceptowanych na podstawie różnic w czasach odbioru fal do wartości minimalnej i wartości maksymalnej, określanych w module estymacji amplitudy dla fali trzeciej i kolejnych z osobna, na podstawie spodziewanego tłumienia wprowadzanego przez linię, oszacowanego w module estymacji amplitudy na podstawie wartości amplitud pierwszych dwóch odebranych fal. Pobudzenie zabezpieczenia linii następuje na podstawie odebranych i zaakceptowanych co najmniej 3 fal prądu, charakteryzujących się zgodnością wzajemnych różnic w czasach ich odbioru, wzajemnej zgodności polaryzacji oraz zgodnością wartości amplitud fal, zawierających się między wartością minimalną i maksymalną, określaną dla każdej fali z osobna, dla fal trzeciej i kolejnych. W wyniku pobudzenia modułu zabezpieczenia linii, moduł odstrojenia i zadziałania blokuje działanie modułu zabezpieczenia linii, jeśli czas propagacji fali do miejsca zwarcia, rozumiany jako połowa różnicy w czasach odbioru dwóch następujących po sobie i zaakceptowanych fal, jest dłuższy niż czas propagacji fali na całej długości linii lub jest równy – z określoną tolerancją – czasowi propagacji fali do miejsc nieciągłości. Następnie wystawia sygnał na otwarcie wyłącznika, przy czym wystawienie sygnału na otwarcie wyłącznika następuje, jeśli spełnione są warunki pobudzenia zabezpieczenia linii i nie wystąpi blokada działania modułu zabezpieczenia linii.

Weryfikacja działania

Weryfikacja modeli propagacji sygnałów falowych w sieciach elektroenergetycznych została przeprowadzona przy wykorzystaniu aplikacji PSCAD oraz na pracującej sieci elektroenergetycznej średniego napięcia. Zgodnie z danymi producenta oprogramowania, występujące w programie modele linii elektroenergetycznych pozwalają na obserwowanie występowania zjawisk falowych. Opracowano modele falowe sieci SN kablowej i napowietrznej. Wykorzystany układ testowy w postaci fizycznej sieci elektroenergetycznej został również zamodelowany w aplikacji PSCAD i jest pokazany na rysunku 4.

wykrywanie zwarc w liniach sn z wykorzystaniem fal wielokrotnie odbitych rys4

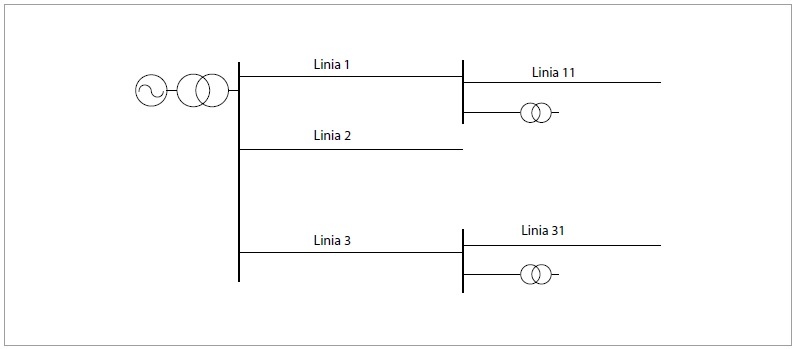

Rys. 4. Schemat rozważanej sieci elektroenergetycznej

Przeprowadzono badania symulacyjne dla sieci izolowanej, kompensowanej oraz uziemionej przez rezystor. Zakres weryfikacji obejmował analizy zwarć doziemnych oraz dwu- i trójfazowych w różnych określonych miejscach sieci. Część badań symulacyjnych potwierdzono w warunkach rzeczywistych, dokonując zamknięcia na zwartą linię elektroenergetyczną w różnych odległościach od stacji elektroenergetycznej.

Badania w warunkach rzeczywistych wykazały potrzebę opracowania algorytmów korekcji sygnałów przenoszonych przez przekładniki o zadanej transmitancji określonej na podstawie wcześniejszych pomiarów małosygnałowych.

Podsumowanie i wnioski

Jednostronny układ pomiarowy wraz z urządzeniem pomiarowym implementującym metodę detekcji zwarć na podstawie fal wielokrotnie odbitych, propagujących się liniami SN, może zostać zastosowany w rozdzielnicach SN w celu wydłużenia ich czasu życia, zmniejszenia strat materiałowych, finansowych i procesowych, będących następstwem zwarć występujących w liniach elektroenergetycznych SN.

Wdrożenie jednostronnego układu pomiarowego wraz z metodą detekcji, będącego przedmiotem wynalazku, jest mniej skomplikowane i tańsze w porównaniu do układów dwustronnych. Wynalazek pozwala na poprawę bezpieczeństwa zasilania obiektu, w którym został zainstalowany, ochronę aparatury rozdzielczej jak również poprawę bezpieczeństwa obsługi i osób przebywających w pobliżu urządzeń ruchu elektrycznego.

W artykule zaprezentowano wyniki badań przemysłowych i prac rozwojowych zrealizowanych przez firmę Elektrometal Energetyka S.A. w ramach projektu: „Budowa zintegrowanych systemów wspomagających i optymalizujących prace oraz bezpieczeństwo rozdzielnicy SN”. Projekt współfinansowany przez Unię Europejską ze środków Europejskiego Funduszu Rozwoju Regionalnego w ramach Osi Priorytetowej I: „Wykorzystanie działalności badawczo-rozwojowej w gospodarce” Regionalnego Programu Operacyjnego Województwa Mazowieckiego na lata 2014–2020.

tagi:

zabezpieczenie falowe zabezpieczenie szybkie algorytmy predykcyjne wykrywania zwarć w liniach SN fale wielokrotnie odbite
