Transformatory rozdzielcze – czynniki wpływające na ograniczenie strat

Distribution transformers – factors influencing the reduction of losses

dr inż. Karol Kuczyński | elektro.info 1-2/2019 | 2019-02-15

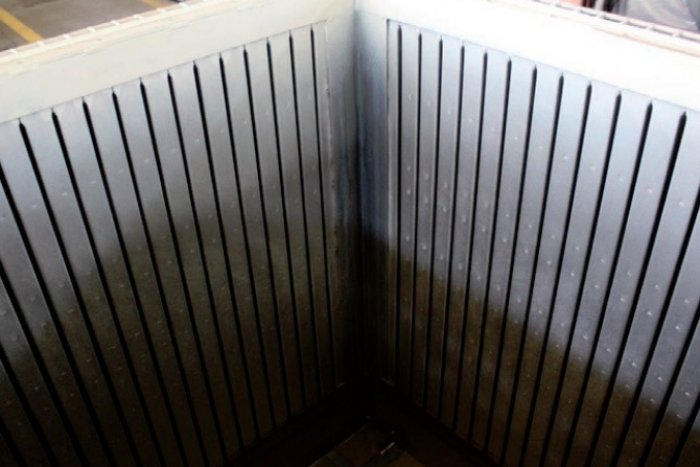

Wnętrze kadzi transformatora olejowego

Transformatory rozdzielcze SN/nn stanowią najliczniejszą grupę jednostek transformatorowych w polskim systemie elektroenergetycznym. Transformatory energetyczne to urządzenia elektryczne przeznaczone do przetwarzania energii elektrycznej o określonym napięciu na energię elektryczną o innym lub takim samym napięciu.

Zobacz także

WAGO ELWAG Sp. z o.o. Optymalny rozdział potencjałów dzięki nowym złączkom TOPJOB® S

Optymalny rozdział potencjałów dzięki nowym złączkom TOPJOB® S

Rodzina złączek listwowych TOPJOB® S poszerzyła się ostatnio o nowe rozwiązanie – kompaktowe bloki rozdzielcze, które pozwalają na wydajny rozdział potencjałów za pomocą jednej tylko złączki – bez żadnych...

Farnell Projekty w trudnych warunkach przemysłowych

Projekty w trudnych warunkach przemysłowych

Zastosowanie skomplikowanych urządzeń elektronicznych i czujników do ulepszania i rozszerzania procesów produkcji, obróbki skrawaniem i procesów produkcyjnych w zastosowaniach przemysłowych jest możliwe tylko wtedy, gdy wszystkie komponenty przetrwają w trudnym środowisku. Systemy muszą wytrzymywać gorące, wilgotne i trudne warunki oraz niszczące pola elektryczne i magnetyczne. Specyficzne warunki środowiskowe, w których produkt jest używany, wpływają na jego specyfikacje. Takie specyfikacje należy...

Gabriel Szklarek Modelowanie i analiza stabilności sterowania częstotliwością w mikrosieciach wyspowych o nierównomiernym podziale generacji mocy

Modelowanie i analiza stabilności sterowania częstotliwością w mikrosieciach wyspowych o nierównomiernym podziale generacji mocy

Dzisiejsza struktura zdecentralizowanych systemów energetycznych wymusza stosowanie zaawansowanych algorytmów sterowania częstotliwością [1]. W układach wyspowych o mocach znamionowych w przedziale od 1 do 50 MW, gdzie bezwładność systemu jest niska ze względu na dominację interfejsów energoelektronicznych, kluczową rolę odgrywają szybkie źródła regulacyjne. Jednak w sytuacjach, gdy źródło o małej mocy znamionowej musi kompensować ubytki generacji jednostek dominujących, dochodzi do zjawiska nasycenia...

W artykule:

• Transformatory rozdzielcze SN/nn
• Budowa transformatorów
• Rodzaje rdzeni transformatorów
• Straty mocy
• Energooszczędność

Streszczenie

W artykule omówiono kwestie strat mocy w transformatorach rozdzielczych.

Abstract

The article discusses the problem about power losses in distribution transformers.

Transformatory rozdzielcze SN/nn

Na podstawie danych statystycznych zamieszczonych w rocznikach Statystyka Elektroenergetyki Polskiej z lat 2011–2015 w tabeli 1. przedstawiono ogólną liczbę transformatorów, w tym liczbę transformatorów rozdzielczych SN/nn eksploatowanych w krajowym systemie elektroenergetycznym [1]. Analizując zestawione dane można stwierdzić, że transformatory rozdzielcze SN/nn stanowią około 98% ogólnej liczby transformatorów eksploatowanych w krajowym systemie elektroenergetycznym. Interesującym jest także poznanie tendencji wzrostowych liczby i mocy znamionowych transformatorów. Dla transformatorów rozdzielczych SN/nn średnioroczny przyrost ich liczby waha się na poziomie 0,9%, a średnioroczny przyrost ich mocy znamionowych na poziomie 1,8%. Tendencje takie uwypuklają się praktycznie w całym piętnastoleciu XXI wieku [1].

Budowa transformatorów

Transformatory stosowane w elektroenergetyce można podzielić w zależności od czynnika chłodzącego:

transformatory suche – rdzeń i uzwojenie chłodzone jest powietrzem (oznaczenie A). Stosowane są w miejscach, gdzie wymagana jest mała masa urządzenia oraz wymagane jest zwiększone bezpieczeństwo przeciwpożarowe. Szczególnym wykonaniem są transformatory żywiczne, w których uzwojenia zalane są żywicą. W tym przypadku stosowane są przekładki z tworzywa sztucznego i gumowe wkładki redukujące wibracje występujące pomiędzy rdzeniem a uzwojeniami. Dzięki tym rozwiązaniom redukowany jest szum generowany przez transformator. Transformatory suche charakteryzują się jednak większymi wymiarami w stosunku do olejowych dla tej samej mocy znamionowej i w wykonaniu do stosowania na zewnątrz budynku [2, 3]. Transformatory suche mają najczęściej chłodzenie powietrzne naturalne (oznaczenie AN) lub z wymuszonym obiegiem powietrza (oznaczenie AF),
transformatory gazowe – elementy transformatora umieszczone są w hermetycznej kadzi wypełnionej sześciofluorkiem siarki (SF6). Najbardziej istotną kwestią pod względem ochrony środowiska jest zachowanie szczelności kadzi w przypadku wewnętrznego zwarcia,
transformatory olejowe – rdzeń wraz z uzwojeniem zanurzone są w oleju mineralnym (oznaczenie O) lub syntetycznym niepalnym (oznaczenie L). Chłodzenie olejowe naturalne (oznaczenie O(L)N-AN) stosowane jest najczęściej w transformatorach o mocy do 5 MVA. Natomiast do chłodzenia wiekszych jednostek o mocy do 40 MVA stosuje się chłodzenie olejowe z wymuszonym obiegiem oleju za pomocą specjalnej pompy. W tym rozwiązaniu olej przechodzi przez specjalną chłodnicę z obiegiem wody lub powietrza (oznaczenie OF-W(A)F) [2, 3]. Tego typu konstrukcje wymagają jednak budowy układu odprowadzającego rozlany olej w przypadku rozszczelnienia kadzi transformatora lub innych konstrukcji, służących do ograniczania zagrożenia pożarowego. Kadzie transformatorów olejowych wykonane są z blachy, jest to konstrukcja spawana i odpowiednio wzmocniona, zapewniająca odpowiednią wytrzymałość mechaniczną. Odprowadzenie ciepła odbywa się przez radiatory lub przez falę na bokach kadzi. Przy zmianach temperatury podczas pracy transformatora olej zmienia swoją objętość powodując wzrost lub spadek poziomu oleju w konserwatorze. Natomiast w transformatorach hermetycznych (rozdzielczych) zmiana temperatury powoduje wzrost lub spadek ciśnienia wewnątrz kadzi – zmiany objętości oleju są możliwe dzięki elastyczności ścianek falistych kadzi [3, 4].

transformatory rozdzielcze ograniczanie strat tab1

Tab. 1. Ogólna liczba transformatorów i liczba transformatorów rozdzielczych SN/nn w latach 2011– 2015 [1]

Rodzaje rdzeni transformatorów

Obwód magnetyczny transformatora rozdzielczego składa się najczęściej z trzech kolumn połączonych jarzmami. Buduje się także rdzenie pięciokolumnowe charakteryzujące się symetrycznym rozpływem strumienia magnetycznego. Z tego względu transformator z rdzeniem pięciokolumnowym ma ograniczone wymiary zewnętrzne w stosunku do jednostki trójkolumnowej o takiej samej mocy znamionowej [2, 3]. Kolumny zewnętrzne spełnią rolę jarzm zamykających strumień magnetyczny i pozostają bez uzwojeń. Rdzenie wykonane są najczęściej z krzemowej blachy transformatorowej zimnowalcowanej o niskiej stratności, pokrytej izolacją nieorganiczną. Schodkowy przekrój kolumny rdzenia jest zbliżony do przekroju kołowego. Ograniczenie strat jest możliwe dzięki zoptymalizowanej komputerowo liczbie schodków uwzględniającej wypełnienie przekroju i odpowiedniej gęstości strumienia magnetycznego.

Blachy kolumnowe i jarzmowe w postaci skośnie ściętych na końcach pasów są starannie pakietowane. Blachy w miejscach styku pomiędzy kolumną i jarzmem cięte są pod kątem [3, 4]. Złożony rdzeń jest prasowany belkami mocującymi w taki sposób, aby zmniejszyć wibracje i ograniczyć do minimum hałas.

Głównym powodem strat jest grzanie się uzwojeń oraz rdzenia transformatora wywołanego zjawiskami występującymi w czasie jego przemagnesowywania. Pole powierzchni pętli histerezy magnetycznej jest proporcjonalne do ilości ciepła, jaka w pojedynczym cyklu przemagnesowania wydziela się w jednostkowej objętości ferromagnetyka. W celu minimalizacji strat w rdzeniu stosuje się odpowiednio cienkie blachy lub taśmy o wąskiej pętli histerezy magnetycznej i grubości rzędu 100 mm (fot. 2.). Przykładowy przebieg pętli histerezy magnetycznej pokazano na rysunku 1.

transformatory rozdzielcze ograniczanie strat rys1

Rys. 1. Przebieg pętli histerezy magnetycznej materiału NANOPERM w zależności od przenikalności magnetycznej

transformatory rozdzielcze ograniczanie strat fot1

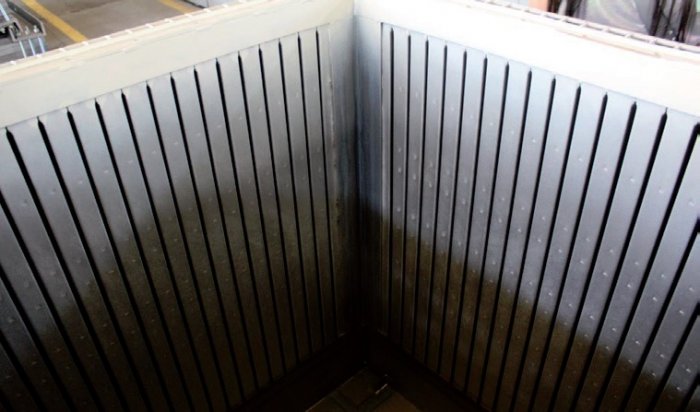

Fot. 1. Wnętrze kadzi transformatora olejowego

transformatory rozdzielcze ograniczanie strat fot2

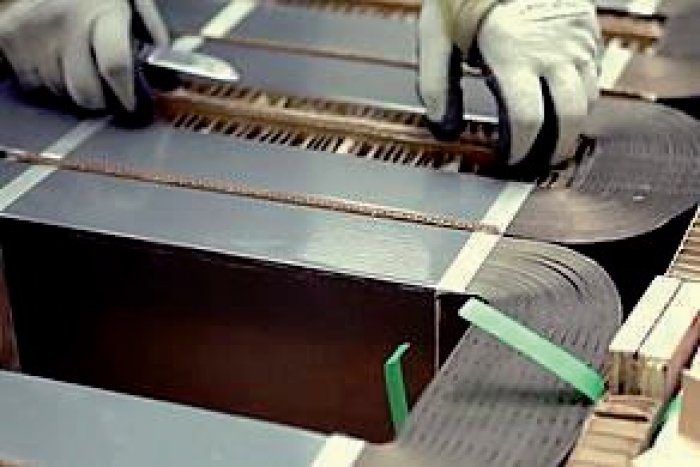

Fot. 2. Rdzeń wykonany z taśmy amorficznej [6]

Konstrukcja rdzenia jest istotnym czynnikiem wpływającym na sprawność transformatora. Geometryczne rozmieszczenie elementów rdzenia i dobrane materiały decydują o stratach jałowych i poziomie hałasu. Najczęściej do konstrukcji rdzenia jest stosowana blacha krzemowa zimnowalcowana o dużej przenikalności magnetycznej. Jest ona cięta poprzecznie z blachy i składana w pakiety kolumn i jarzm. Wykonywanie tych czynności odbywa się na stanowiskach automatycznych, co zapewnia wysoką dokładność wymiaru oraz dużą wartość współczynnika wypełnienia i niskie straty [3, 5].

Straty mocy

Spośród wszystkich urządzeń elektroenergetycznych wytwarzających, przetwarzających, przesyłających energię elektryczną – transformatory charakteryzują się bardzo wysoką sprawnością mocową, definiowaną ilorazem mocy czynnej oddawanej do sieci odbiorczej przez transformator do mocy czynnej pobieranej z sieci zasilającej. Transformatory podczas pracy wywołują straty mocy i energii, które są sumą strat jałowych P0 (tzw. strat w żelazie, niezależnych od obciążenia transformatora) i strat obciążeniowych Pk (tzw. strat w miedzi, zależnych od obciążenia). Wartości znamionowych strat mocy w transformatorach podawane są przez producentów i stanowić mogą – przy danej wartości mocy znamionowej – kryterium podziałowe ze względu na wydajność energetyczną (inaczej sprawność mocową) [1].

Dobór transformatorów w stacjach elektroenergetycznych polega na ustaleniu liczby jednostek oraz ich mocy znamionowych, z uwzględnieniem przekładni i sposobu regulacji napięcia, układu i grupy połączeń, napięcia zwarcia, rodzaju wykonania i sposobu chłodzenia [1]. Moce znamionowe i liczba transformatorów zainstalowanych w stacji powinny być wystarczające do pokrycia szczytowego spodziewanego obciążenia w normalnych warunkach pracy układu przy zachowaniu wymaganego poziomu niezawodności zasilania odbiorców. Przy doborze mocy znamionowych transformatorów należy również uwzględnić spodziewany przyrost obciążenia w okresie 5 – 10 lat, aby nie było konieczności zwiększenia liczby transformatorów lub wymiany jednostek na większe [8].

Energooszczędność

Transformatory, choć należą do maszyn o najwyższej spotykanej sprawności, wnoszą do sieci znaczące straty, szacowane tylko dla Europy na 50 – 60 TWh/rok. Jedną z istotnych przyczyn takiego znaczącego udziału jest fakt, że energia elektryczna jest wielokrotnie (nawet 4 – 5 razy) na drodze od producenta do użytkownika transformowana. Większość europejskich spółek dystrybucyjnych godzi się na straty w eksploatowanych transformatorach rozdzielczych. Transformatory energooszczędne kosztują więcej, a trudne do uzasadnienia były wyższe wydatki na inwestycje przy korzystaniu z krótkookresowych metod ewaluacji finansowej inwestycji [3, 7]. Aby zachęcić do inwestycji mających długofalowe znaczenie, w 2009 r. Parlament Europejski uchwalił obowiązującą obecnie wersję dyrektywy 2009/125/WE (z dnia 21 października 2009 r.), zwanej Ekoprojektem, która nakazała wyznaczenie grup produktów związanych z energią mogących na etapie projektowania i produkcji spowodować zmniejszenie jej zużycia. Transformatory uznaje się za produkty związane z energią w rozumieniu art. 2 ust. 1 dyrektywy 2009/125/WE.

Branża spodziewała się, że po ustaleniu grup produktów zakwalifikowanych do Ekoprojektu nastąpi dość szybkie uzgodnienie nowych parametrów urządzeń i odpowiednie rozporządzenia spowodują szybkie zmiany parametrów technicznych oferowanych urządzeń. Po długich pracach uzgodniono ostateczną wersję dokumentu, który został podpisany przez przewodniczącego Komisji Europejskiej Jose Manuela Barroso 21 maja 2014 r. i ogłoszony jako Rozporządzenie Komisji Europejskiej nr 548/2014. Rozporządzenie to odnosi się do transformatorów energetycznych wprowadzanych na rynek Unii Europejskiej po 30 czerwca 2015 i dotyczy energetycznych transformatorów olejowych oraz transformatorów suchych o minimalnej mocy znamionowej 1 kVA, wykorzystywanych w sieciach dystrybucji i przesyłu energii oraz w zastosowaniach przemysłowych.

Transformatory rozdzielcze, tak jak inne elementy sieci, należą do kategorii niezwykle „żywotnych” składników majątku trwałego przedsiębiorstwa (nawet 25 – 30 lat) w związku z czym inwestycja w majątek spółki dystrybucyjnej powinna uwzględniać także kryteria odległej perspektywy czasowej. Według takich kryteriów, wynikające z projektu „Supertrafo”, stopy zwrotu w granicach 9,7 – 16,7% i okresy zwrotu z inwestycji pomiędzy 6 a 10 lat uzasadniają wystarczająco ponoszenie wydatków na obniżanie strat w transformatorach rozdzielczych, których średni okres eksploatacyjny wynosi ponad 20 lat [3, 7]. Sposobem osiągnięcia tego jest zastosowanie taśm amorficznych do budowy rdzeni (fot. 4.).

Taśmy te charakteryzują się wąskimi pętlami histerezy magnetycznej, przez co małymi stratami na przemagnesowanie rdzenia. Niestety, ich obróbka cieplna powoduje zmianę struktury materiału powodując polepszenie parametrów magnetycznych oraz zwiększa jego kruchość. Z tego względu są one wrażliwe na uszkodzenia mechaniczne. W wyniku projektu „Supertrafo” powstał prototyp transformatora amorficznego o mocy 400 kVA (15.400/420 V) przedstawiony na fotografii 3.

transformatory rozdzielcze ograniczanie strat fot3

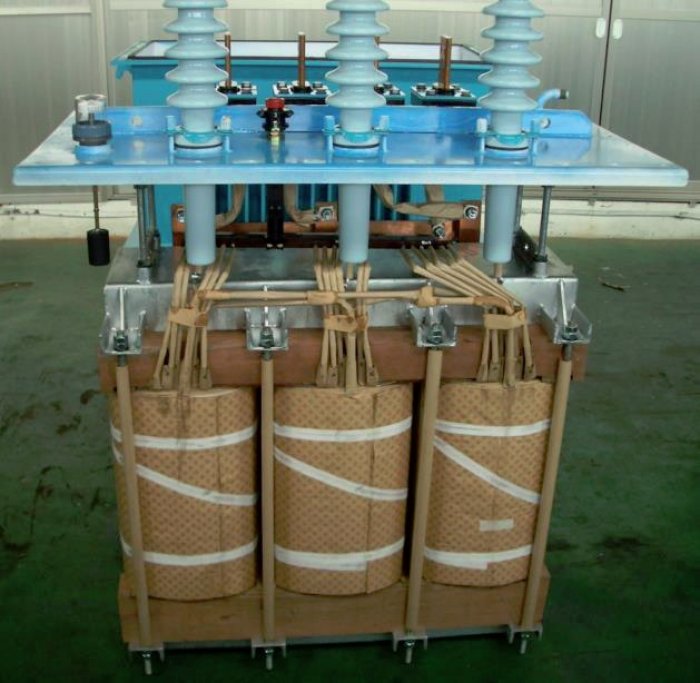

Fot. 3. Prototyp transformatora z rdzeniem amorficznym testowany w sieci hiszpańskiego operatora energetycznego ENDESA [9]

transformatory rozdzielcze ograniczanie strat fot4

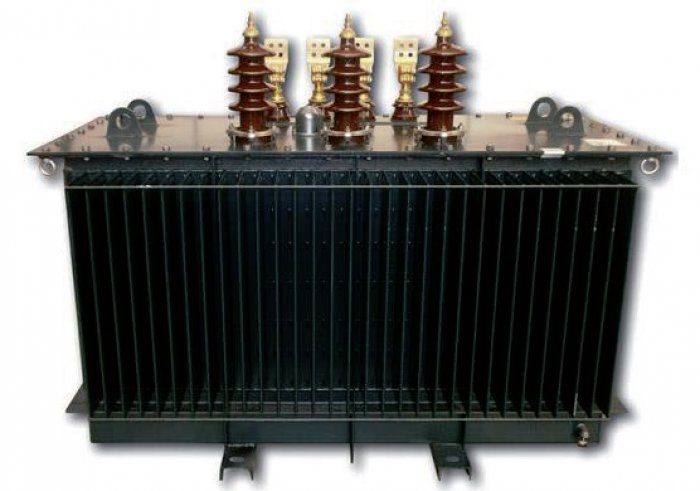

Fot. 4. Transformator amorficzny [7]

Celem projektu Supertrafo było pokazanie efektów ekonomicznych i ekologicznych stosowania transformatorów energooszczędnych w spółkach dystrybucyjnych. Za pomocą opracowanej w ramach projektu metody online [5] mogły być obserwowane efekty w postaci zaoszczędzonej energii i odpowiadających jej kosztów oraz obniżenie uciążliwości dla środowiska naturalnego. W ramach programu opracowano system pełnego monitoringu czterech stacji transformatorowo-rozdzielczych 15/0,4 kV. Pozwoliło to na opracowanie wykresów obciążeń analizowanych stacji oraz określenie kosztów transformacji przy założeniu transformatorów typu supertrafo i standardowych.

W tabeli 2. podano podstawowe dane znamionowe transformatorów rozdzielczych porównywanych w ramach tego projektu. Obserwacja wyników wskazuje, że jego podstawowy cel, czyli wykazanie opłacalności stosowania energooszczędnych transformatorów, został osiągnięty.

transformatory rozdzielcze ograniczanie strat tab2

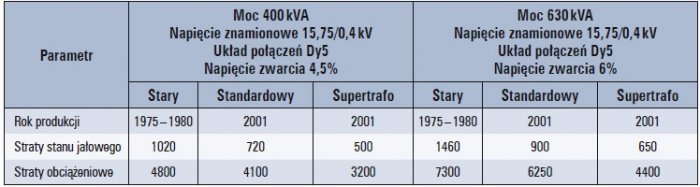

Tab. 2. Dane znamionowe transformatorów porównywanych w ramach projektu Supertrafo [5]

Stwierdzono również, iż opłacalność ta nie zależy tylko od poziomu strat porównywanych transformatorów, ale także od stopnia ich obciążenia. Zebrane dane o zmieniającym się obciążeniu w ciągu roku w poszczególnych stacjach pozwoliły na obliczenie strat mocy występujących w różnych transformatorach oraz obliczenie oszczędności wynikających z zastosowania droższych, energooszczędnych transformatorów.

Literatura

E. Niewiedział, R. Niewiedział, Problematyka strat mocy i energii w transformatorach rozdzielczych sn/nn, „elektro.info”, 10/2017.,
W. Matulewicz „Maszyny elektryczne w elektroenergetyce”, PWN, Warszawa 2005,
T. Bełdowski, Henryk Markiewicz „Stacje i urządzenia elektro-energetyczne”, WNT, Warszawa 1998,
K. Kuczyński „Transformatory rozdzielcze w energetyce”, elektro.info 7/8 z 2008 r.
K. Strzałka, Analiza możliwości zmniejszania strat w transformatorach rozdzielczych, Elektrotechnika i elektronika, tom 25, zeszyt 1, 2006.
materiały firmy ABB
materiały firmy Imeffy
materiały firmy Elhand Transformatory
http://seedt.ntua.gr
