Uproszczony projekt zasilania bazy transportowej

Uproszczony projekt zasilania bazy transportowej

Uproszczony projekt zasilania bazy transportowej

Poszczególne budynki należy zasilać kablami YAKXS w układzie TN-C o przekrojach dobranych na podstawie obliczeń. Układy współpracy zespołu prądotwórczego z siecią elektroenergetyczną zakładu energetycznego należy wyposażyć w blokadę elektryczną oraz blokadę mechaniczną w celu uniemożliwienia podania napięcia z pracującego zespołu prądotwórczego do wyłączonej spod napięcia sieci elektroenergetycznej zakładu energetycznego.

Zobacz także

SKLEP RTV EURO AGD Domek letniskowy - wszystko, co powinno się w nim znaleźć, aby dobrze wypoczywać

Domek letniskowy - wszystko, co powinno się w nim znaleźć, aby dobrze wypoczywać Domek letniskowy - wszystko, co powinno się w nim znaleźć, aby dobrze wypoczywać

Lubisz spędzać wakacje w otoczeniu natury, najchętniej bez towarzystwa innych ludzi? Najlepiej zdecydować się więc na domek letniskowy położony w jakimś ustronnym miejscu. Jednak jak wyposażyć taki domek,...

Lubisz spędzać wakacje w otoczeniu natury, najchętniej bez towarzystwa innych ludzi? Najlepiej zdecydować się więc na domek letniskowy położony w jakimś ustronnym miejscu. Jednak jak wyposażyć taki domek, by móc korzystać również ze wszystkich zdobyczy techniki? Co powinno się w nim znaleźć, aby cieszyć się zarówno ciszą, jak i rozrywką?

archon.pl Dom tani w budowie - jaki powinien być idealny projekt?

Dom tani w budowie - jaki powinien być idealny projekt? Dom tani w budowie - jaki powinien być idealny projekt?

Przed inwestorem, który podjął już decyzję o budowie domu i rozpoczyna przygotowania, otwiera się wiele możliwości w zakresie wyboru idealnego projektu domu. Najważniejsze, aby ten dopasowany był do potrzeb...

Przed inwestorem, który podjął już decyzję o budowie domu i rozpoczyna przygotowania, otwiera się wiele możliwości w zakresie wyboru idealnego projektu domu. Najważniejsze, aby ten dopasowany był do potrzeb domowników, do uwarunkowań działki oraz przepisów lokalnego prawa, a także mieścił się w przeznaczonym na inwestycję budżecie. Pracownia ARCHON+ proponuje różnorodne gotowe projekty domów parterowych, projekty domów z poddaszem użytkowym, piętrowe, wśród których dostępne są interesujące projekty...

mgr inż. Julian Wiatr Uproszczony projekt zasilania rozdzielnicy zasilającej urządzenia ppoż. w budynku zasilanym z sieci elektroenergetycznej o układzie zasilania TT

Uproszczony projekt zasilania rozdzielnicy zasilającej urządzenia ppoż. w budynku zasilanym z sieci elektroenergetycznej o układzie zasilania TT Uproszczony projekt zasilania rozdzielnicy zasilającej urządzenia ppoż. w budynku zasilanym z sieci elektroenergetycznej o układzie zasilania TT

Uproszczony projekt zasilania rozdzielnicy zasilającej urządzenia ppoż. w budynku zasilanym z sieci elektroenergetycznej o układzie zasilania TT

Uproszczony projekt zasilania rozdzielnicy zasilającej urządzenia ppoż. w budynku zasilanym z sieci elektroenergetycznej o układzie zasilania TT

Podstawa opracowania

  1. Projekt instalacji elektrycznych budynków bazy transportowej.
  2. Norma N SEP-E-004 Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa.
  3. Norma PN-IEC 60364-7-714:2003 Instalacje elektryczne w obiektach budowlanych. Wymagania dotyczące specjalnych instalacji lub lokalizacji. Instalacje oświetlenia zewnętrznego.
  4. Norma N SEP-001 Sieci elektroenergetyczne niskiego napięcia. Ochrona przeciwporażeniowa.
  5. Norma IEC 60287-3-1/A1:1999 Electric cables. Calculation of the current rating. Part 3-1: Section on operating conditions. Reference operating conditions and selection of cable type.
  6. Norma PN-HD 60364-4-41:2009 Instalacje elektryczne niskiego napięcia. Część 4-41: Instalacje dla zapewnienia bezpieczeństwa. Ochrona przed porażeniem elektrycznym.
  7. Norma N SEP-001 Linie elektroenergetyczne niskiego napięcia. Ochrona przeciwporażeniowa.
  8. Wizja lokalna w terenie i uzgodnienia z użytkownikiem oraz uzgodnienia międzybranżowe.
  9. Warunki techniczne przyłączenia wydane przez zakład energetyczny.

Wyciąg z warunków przyłączenia

Poszczególne budynki należy zasilać kablami YAKXS w układzie TN-C o przekrojach dobranych na podstawie obliczeń. Układy współpracy zespołu prądotwórczego z siecią elektroenergetyczną zakładu energetycznego należy wyposażyć w blokadę elektryczną oraz blokadę mechaniczną w celu uniemożliwienia podania napięcia z pracującego zespołu prądotwórczego do wyłączonej spod napięcia sieci elektroenergetycznej zakładu energetycznego.

Układy pomiarowe należy instalować w rozdzielnicy głównej niskiego napięcia stacji transformatorowej dla każdego kierunku zasilania osobno w układzie półpośrednim. Zespół prądotwórczy stanowiący źródło zasilania awaryjnego pozostaje na majątku oraz w użytkowaniu inwestora.

Opis stanu istniejącego

Dla potrzeb bazy transportowej została wybudowana dwutransformatorowa stacja kontenerowa SN/nn o mocy 500 kVA każdego z transformatorów. Stacja została wyposażona w telemechanikę umożliwiającą sterowanie łącznikami SN z poziomu OSD (Operatora Systemu Dystrybucyjnego).

W rozdzielnicy głównej niskiego napięcia stacji transformatorowej wykonano automatykę SZR. Inwestor z uwagi na konieczność zwiększenia pewności zasilania postanowił zakupić zespół prądotwórczy, który ma stanowić źródło zasilania awaryjnego w przypadku przerwy w dostawie energii elektrycznej z systemu elektroenergetycznego.

Na terenie bazy transportowej znajdują się cztery budynki:

  • budynek garażowy,
  • budynek warsztatowy,
  • budynek biurowy,
  • budynek myjni samochodowej.

Teren bazy transportowej jest oświetlony oprawami oświetleniowymi zainstalowanymi na słupach stalowych uzbrojonych zgodnie z normą PN-IEC 60364-7-714:2003 Instalacje elektryczne w obiektach budowlanych. Wymagania dotyczące specjalnych instalacji lub lokalizacji. Instalacje oświetlenia zewnętrznego. Słupy oświetleniowe stanowią urządzenie równorzędne II klasie ochronności.

Opis stanu projektowanego

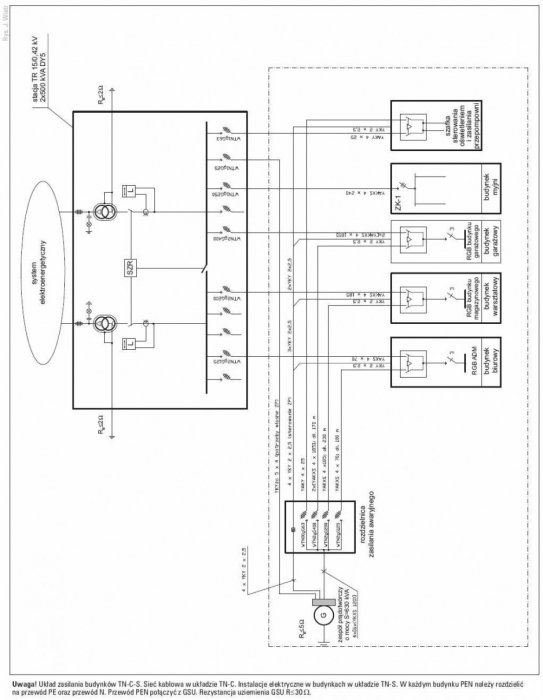

Z rozdzielnicy głównej niskiego napięcia stacji transformatorowej należy wyprowadzić następujące kable:

  • YAKXS 4x70 l = 100 m – zasilanie budynku biurowego,
  • 2x[YAKXS 4x185] l = 170 m – zasilanie budynku garażowego,
  • YAKXS 4x240 l = 100 m – zasilanie myjni samochodowej,
  • YAKXS 4x185 l = 230 m – zasilanie budynku warsztatowego,
  • YAKXS 4x25 l = 10 m – zasilanie Szafy Sterowania Oświetleniem.

Kable zasilające poszczególne budynki oraz Szafę Zasilania Awaryjnego należy układać w wykopach o głębokości 80 cm na podsypce piasku o grubości 10 cm. Po ułożeniu kabli zasilających poszczególne obwody oświetleniowe należy je zasypać warstwą piasku o grubości 10 cm, następnie warstwą rodzimego gruntu o grubości 15 cm, ułożyć taśmę koloru niebieskiego i zasypać wykop.

Na odcinkach, gdzie stosowana jest rura osłonowa, taśmy nie należy układać (rury osłonowe stosować przy przejściu kabla pod drogą lub w przypadku zbliżenia do innych elementów uzbrojenia terenu). Rury osłonowe na końcach należy uszczelnić przed przedostawaniem się wody. Na kablach w odstępach co 10 m należy założyć opaski kablowe zawierające następujące informacje: typ kabla/długość/rok ułożenia/trasa/symbol użytkownika.

Kable zasilające budynek biurowy, budynek garażowy oraz budynek magazynowy należy wprowadzić do Rozdzielnicy Głównej Budynku i przyłączyć do układu automatyki SZR sieć/zespół prądotwórczy. Kabel zasilania budynku myjni samochodowej należy doprowadzić do złącza kablowego zainstalowanego na budynku. Natomiast kabel zasilający Szafę Sterowania Oświetleniem należy wprowadzić do tej szafy i przyłączyć do układu automatyki SZR sieć/zespół prądotwórczy. Plan linii kablowych oraz posadowienia zespołu prądotwórczego o mocy 630 kVA przedstawia rysunek 1.

Obok zespołu prądotwórczego należy zainstalować Szafę Zasilania Awaryjnego, do której kablem 4x[6x(YKY 120)] należy doprowadzić zasilanie z generatora projektowanego zespołu prądotwórczego. Z Szafy Zasilania Awaryjnego należy wyprowadzić następujące kable zasilania awaryjnego:

  • YAKXS 4x70: l = 100 m – zasilania budynku biurowego,
  • 2x[YAKXS 4x185] l = 170 m – zasilania budynku garażowego,
  • YAKXS 4x185 l = 230 m – zasilania budynku warsztatowego,
  • YAKY 4x25 l = 5 m – zasilania Szafy Sterowania Oświetleniem.

Poszczególne kable zasilania awaryjnego należy układać w wykopach kablowych zgodnie z zasadami opisanymi przy kablach zasilania podstawowego i wprowadzić do układów automatyki SZR sieć/zespół prądotwórczy zainstalowanych w Szafie Sterowania Oświetleniem oraz Rozdzielnicach Głównych Budynku zamontowanych w poszczególnych budynkach. Zaciski PEN poszczególnych układów automatyki SZR sieć/zespół prądotwórczy oraz złącza kablowego myjni samochodowej należy uziemić. Wymagana rezystancja uziemienia R≤30 W.

Rezystancja uziemienia punktu neutralnego generatora projektowanego zespołu prądotwórczego RB≤5 Ω. Schemat ideowy zasilania bazy transportowej przedstawia rysunek 2. Wraz z kablami zasilania awaryjnego należy prowadzić kable sterownicze niezbędne do uruchomienia i zatrzymania zespołu prądotwórczego. Schemat automatyki SZR budynku biurowego, budynku warsztatowego oraz budynku garażowego przedstawia rysunek 3. Schemat ideowy Szafy Sterowania Oświetleniem przedstawia rysunek 4.

Obliczenia

1. Bilans mocy

Na podstawie projektu instalacji elektrycznych bazy transportowej:

  • budynek biurowy: P1 = 54,64 kW,
  • budynek garażowy: P2 = 150 kW,
  • budynek warsztatowy: P3 = 80 kW,
  • budynek myjni samochodowej: P4 = 91 kW,
  • Szafa Sterowania Oświetleniem: P5 = 12,56 kW.

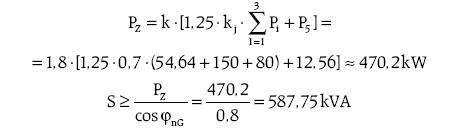

2. Dobór mocy zespołu prądotwórczego

W przypadku braku danych dotyczących wartości prądów szczytowych, w uproszczonych obliczeniach można przy doborze mocy zespołu prądotwórczego przyjąć współczynnik zwiększenia mocy: k = (1,6–2).

Na podstawie projektu instalacji elektrycznych bazy transportowej ustalono, że współczynnik mocy zapotrzebowanej (bez kompensacji) cosφz = 0,8 = cosφnG = 0,8.

Przy zasilaniu z generatora zespołu prądotwórczego układ kompensacji mocy biernej będzie odłączany:

Zostanie przyjęty zespół prądotwórczy o mocy 630 kW.

3. Dobór kabli zasilających na długotrwałą obciążalność prądową

Docelowo w poszczególnych budynkach zostaną zainstalowane układy kompensacji mocy biernej. Zgodnie z wytycznymi projektanta instalacji elektrycznych poszczególnych budynków bazy transportowej po uruchomieniu nie należy instalować układów kompensacji mocy biernej. Należy przeprowadzić pomiary obciążeń przez siedem dni i na ich podstawie dobrać moc układu kompensacji mocy biernej. W związku z tym do obliczeń przyjęto naturalny współczynnik mocy cosφz = 0,8.

Budynek biurowy:

Zostanie przyjęty bezpiecznik WTNgG125.

Na podstawie normy PN-IEC 60364-5-523:2001, przy sposobie ułożenia „D”, warunki spełnia kabel YAKXS 4x70:

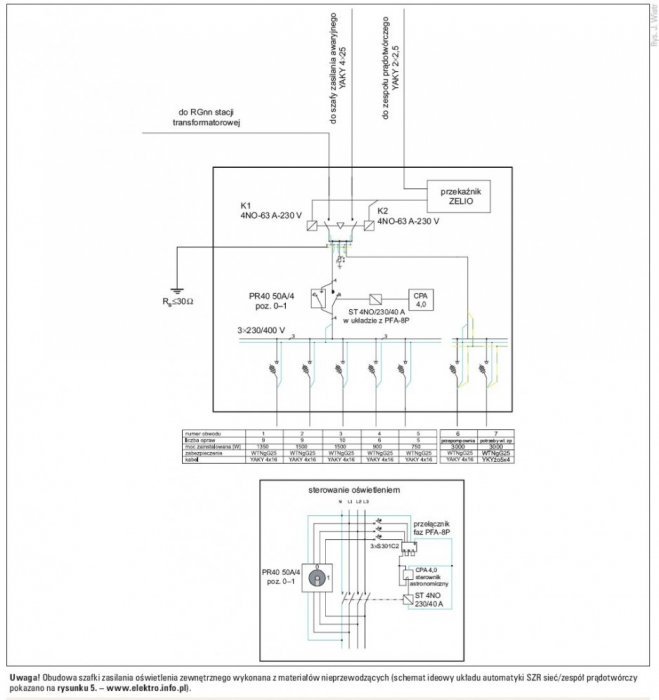

Szafa Sterowania Oświetleniem (na podstawie projektu zasilania oświetlenia bazy transportowej przyjęto zabezpieczenie WTN00gG63):

Na podstawie normy PN-IEC 60364-5-523: 2001, przy sposobie ułożenia „D” (po uwzględnieniu współczynników obciążenia czwartej żyły oraz rezystywności gruntu właściwej dla warunków krajowych), warunki spełnia kabel YAKY 4x25:

Budynek garażowy:

Zostanie przyjęty bezpiecznik WTNgG400.

Na podstawie normy PN-IEC 60364-5-523:2001, przy sposobie ułożenia „D” (po uwzględnieniu współczynników obciążenia czwartej żyły, rezystywności gruntu właściwej dla warunków krajowych oraz współczynnika uwzględniającego równoległe ułożenie kabli w jednym wykopie), warunki spełnia kabel 2x[YAKXS 4x185]:

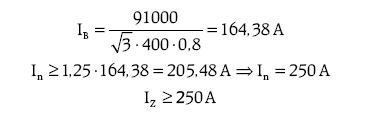

Myjnia samochodowa:

Na podstawie normy PN-IEC 60364-5-523:2001, przy sposobie ułożenia „D” (po uwzględnieniu współczynników obciążenia czwartej żyły oraz rezystywności gruntu właściwej dla warunków krajowych), warunki spełnia kabel YAKXS 4x240:

Budynek warsztatowy:

Zostanie przyjęty bezpiecznik WTNgG200.

Na podstawie normy PN-IEC 60364-5-523:2001, przy sposobie ułożenia „D” (po uwzględnieniu współczynników obciążenia czwartej żyły oraz rezystywności gruntu właściwej dla warunków krajowych), warunki spełnia kabel YAKXS 4x185:

4. Sprawdzenie dobranych kabli na spadek napięcia

Obliczenia spadków napięć dotyczą zasilania z SEE oraz zespołu prądotwórczego z uwagi na porównywalne długości kabli.

Budynek biurowy (dla przekroju przewodu SCu ≤ 50 mm2 lub SAl ≤ 70 mm2 w obliczeniach spadku napięcia można pominąć reaktancję i skorzystać z uproszczonego wzoru):

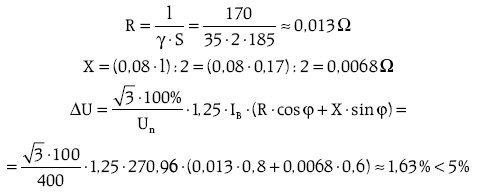

Budynek garażowy:

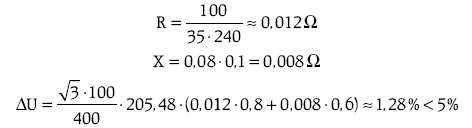

Myjnia samochodowa:

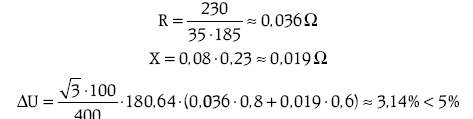

Budynek magazynowy:

5. Sprawdzenie dobranych kabli z warunku samoczynnego wyłączenia:

a) zasilanie z systemu elektroenergetycznego:

Uwaga!

Parametry zwarciowe transformatora zostały przyjęte z tabeli Z.3.1 zamieszczonej w Poradniku projektanta elektryka (J. Wiatr, M. Orzechowski, wydanie IV), Dom wydawniczy MEDIUM, Warszawa 2010.

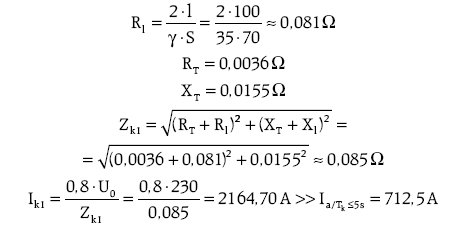

– budynek biurowy:

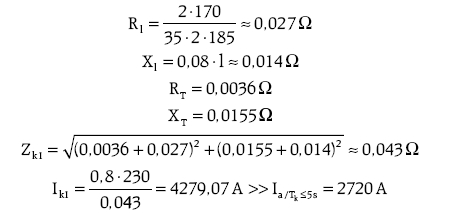

– budynek garażowy:

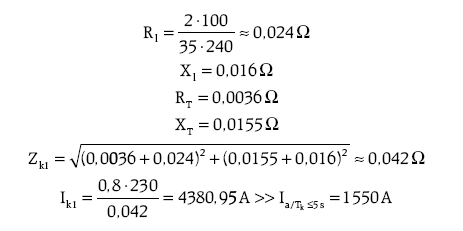

– myjnia samochodowa:

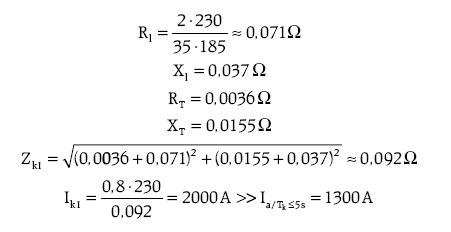

– budynek warsztatowy:

b) zasilanie z generatora zespołu prądotwórczego:

– reaktancja generatora dla zwarć jednofazowych:

Uwaga!

Rezystancja generatora w obliczeniach praktycznych może zostać pominięta (RG = 0,03·X''d = 0,03·0,1 = 0,003 Ω).

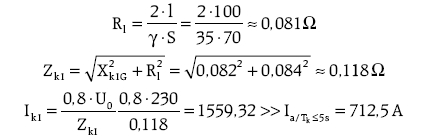

– budynek biurowy:

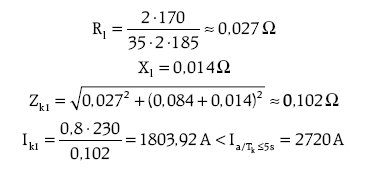

– budynek garażowy:

Warunek samoczynnego wyłączenia nie zostanie spełniony. W celu zachowania ochrony przeciwporażeniowej należy połączyć Rozdzielnicę Główną Budynku przewodem LgYżo 50 z Główną Szyną Uziemiającą budynku i sprawdzić wartość spodziewanego napięcia dotykowego:

Warunek ochrony przeciwporażeniowej zostanie zachowany.

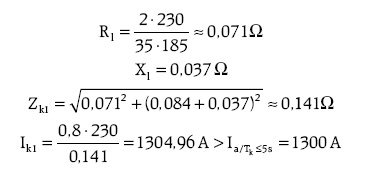

– budynek warsztatowy:

Warunek samoczynnego wyłączenia podczas zwarć jednofazowych w RGB zostanie spełniony.

Uwaga!

Poprawnie dobrane kable z warunku długotrwałej obciążalności prądowej i przeciążalności przy zabezpieczeniu bezpiecznikiem topikowym nie wymagają sprawdzenia ze względu na prądy zwarciowe. Dobór kabli należy uznać za poprawny.

Uwagi końcowe

  1. Wszystkie projektowane linie kablowe należy po ułożeniu, a przed ich zasypaniem, poddać inwentaryzacji geodezyjnej.
  2. Ochrona przeciwporażeniowa przy dotyku pośrednim – samoczynne wyłączenie (w budynku garażowym przy zasilaniu z generatora zespołu prądotwórczego – obniżenie napięcia dotykowego do wartości dopuszczalnej długotrwale.
  3. Ochrona przepięciowa jednostopniowa: ogranicznik przepięć typu 2, instalowany w stacji transformatorowej oraz szafie zasilania awaryjnego.
  4. Wszystkie kable układane w rurach osłonowych należy uszczelnić przed przedostawaniem się wody i gazów.
  5. Do budynków kable należy wprowadzać w przepustach zapewniających szczelność przed przedostawaniem się wody i gazów.
  6. Wszelkie prace związane z budową elektroenergetycznych linii należy wykonywać zgodnie z wymaganiami normy N SEP-E-004 Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa.
  7. Projekt oświetlenia terenu bazy transportowej stanowi osobne opracowanie.

Warto wiedzieć!

25 kwietnia 2012 roku Minister Transportu, Budownictwa i Gospodarki Morskiej wprowadził nowe rozporządzenie w sprawie szczegółowego zakresu i formy projektu budowlanego (DzU z dnia 27 kwietnia 2012 roku, poz. 462). Rozporządzenie obowiązuje od 29 kwietnia 2012 roku i wszelkie projekty budowlane niezakończone ostateczną decyzją o pozwoleniu na budowę należy opracowywać zgodnie z wymaganiami ww. rozporządzenia.
