Uproszczony projekt oświetlenia zalewowego elewacji frontowej budynku

mgr inż. Julian Wiatr | elektro.info 9/2011 | 2011-09-28

Wizualizacja modulacji światłem frontowej elewacji budynku wykonana metodą symulacji komputerowej przez mgr. inż. Macieja Kowalskiego z firmy Golland

W okresie minionych kilku lat coraz częściej modeluje się oświetleniem elewacji różnych budynków. W praktyce stosowane jest oświetlenie punktowe oraz zalewowe dające różne efekty wizualne. Głównym celem modulacji oświetlenia bryły budynku lub jego części jest podkreślenie jego walorów architektonicznych w porze nocnej. W artykule zostanie przedstawiony projekt modulacji oświetleniem zalewowym frontowej elewacji budynku zabytkowego.

Zobacz także

SKLEP RTV EURO AGD Domek letniskowy - wszystko, co powinno się w nim znaleźć, aby dobrze wypoczywać

Domek letniskowy - wszystko, co powinno się w nim znaleźć, aby dobrze wypoczywać

Lubisz spędzać wakacje w otoczeniu natury, najchętniej bez towarzystwa innych ludzi? Najlepiej zdecydować się więc na domek letniskowy położony w jakimś ustronnym miejscu. Jednak jak wyposażyć taki domek, by móc korzystać również ze wszystkich zdobyczy techniki? Co powinno się w nim znaleźć, aby cieszyć się zarówno ciszą, jak i rozrywką?

archon.pl Dom tani w budowie - jaki powinien być idealny projekt?

Dom tani w budowie - jaki powinien być idealny projekt?

Przed inwestorem, który podjął już decyzję o budowie domu i rozpoczyna przygotowania, otwiera się wiele możliwości w zakresie wyboru idealnego projektu domu. Najważniejsze, aby ten dopasowany był do potrzeb domowników, do uwarunkowań działki oraz przepisów lokalnego prawa, a także mieścił się w przeznaczonym na inwestycję budżecie. Pracownia ARCHON+ proponuje różnorodne gotowe projekty domów parterowych, projekty domów z poddaszem użytkowym, piętrowe, wśród których dostępne są interesujące projekty...

mgr inż. Julian Wiatr Uproszczony projekt zasilania pompy hydroforu w budynku letniskowym

Uproszczony projekt zasilania pompy hydroforu w budynku letniskowym

Energia elektryczna jest doprowadzona do rozdzielnicy głównej budynku (RGB), w której pozostawiono rezerwę umożliwiającą wyprowadzenie pojedynczego obwodu. W pomieszczeniu hydroforni zainstalowano zestaw hydroforowy wyposażony w silnik elektryczny indukcyjny trójfazowy. Z RGB należy wyprowadzić obwód zasilania rozdzielnicy hydroforni (RH), wykonany przewodem YDYżo 5x6. Z RH należy wyprowadzić przewody służące do zasilania silnika hydroforu oraz sterowania nim.

Podstawa opracowania

Zlecenie inwestora.
Warunki wydane przez konserwatora zabytków.
Warunki wydane przez Zarząd Dróg Miejskich.
Opinia ZUDT.
Wizja lokalna w budynku oraz jego otoczeniu.
Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 roku w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (DzU nr 75/2002, poz. 690, z późniejszymi zmianami).
Norma N SEP-E-004 Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa.
Norma PN-IEC 60364-7-714:2003 Instalacje elektryczne w obiektach budowlanych. Wymagania dotyczące specjalnych instalacji lub lokalizacji. Instalacje oświetlenia zewnętrznego.
Norma N SEP-E-001 Sieci elektroenergetyczne niskiego napięcia. Ochrona przeciwporażeniowa.
Norma PN-HD 60364-4-41:2008 Instalacje elektryczne niskiego napięcia. Część 4-41: Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed porażeniem elektrycznym.
Norma IEC 60287-3-1/A1:1999 Electric cabels. Calculation of the current rating. Part 3-1: Section on operating conditions. Reference operating conditions and selection of cabele type.
Norma PN-IEC 60364-5-523:2001 Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Obciążalność prądowa długotrwała przewodów.
Projekt wizualizacji modulacji światłem elewacji frontowej budynku przygotowany przez mgr. inż. Macieja Kowalskiego z firmy Golland.

Opis stanu istniejącego

Budynek objęty jest opieką konserwatora zabytków. W jego piwnicy znajduje się rozdzielnica główna budynku (RGB), w której występują wolne pola. Zmierzona impedancja dla zwarć jednofazowych w RGB: Z_k1=0,14 Ω. Impedancja obwodu zwarciowego dla zwarć symetrycznych w RGB: Z_k3=0,10 Ω. W odległości 1 m od obrysu budynku na głębokości 1 m przebiega uziom otokowy urządzenia piorunochronnego. Rezystancja uziemienia zmierzona za pomocą miernika do pomiaru rezystancji uziemienia wynosi R_u=8 Ω.

Przed budynkiem znajdują się dwa trawniki o szerokości 5 m, przebiegające wzdłuż frontowej elewacji. Na trawnikach rosną cztery krzaczaste cisy, które znajdują się pod prawną ochroną. W pasie zajmowanym przez trawniki występują nieliczne sieci uzbrojenia terenu związane z doprowadzeniem mediów do budynku. Zgodnie z danymi ustalonymi w wyniku pomiarów obciążeń prowadzonych przez zarządcę budynku, w RGB występuje 5 kW mocy rezerwowej, która może zostać wykorzystana do oświetlenia frontowej elewacji budynku.

Stan projektowany

W miejscach wskazanych na rysunku 1. (projekt zagospodarowania terenu) należy zainstalować cztery słupy oświetleniowe o wysokości h = 4 m w kolorze czarnym o odcieniu uzgodnionym z konserwatorem zabytków. Słupy należy instalować na prefabrykowanych fundamentach betonowych F-100. Z RGB należy wyprowadzić kabel YKYżo 5×6 zasilający projektowaną rozdzielnicę oświetlenia zewnętrznego (ROZ). W miejscu wskazanym na rysunku 2., na wysokości 1,2 m nad poziomem posadzki, należy zainstalować ROZ, wykonaną z materiałów nieprzewodzących. Schemat ideowy oraz schemat montażowy ROZ przedstawiają rysunek 3. oraz rysunek 4. Natomiast schemat ideowy zasilania oświetlenia zewnętrznego przedstawia rysunek 5.

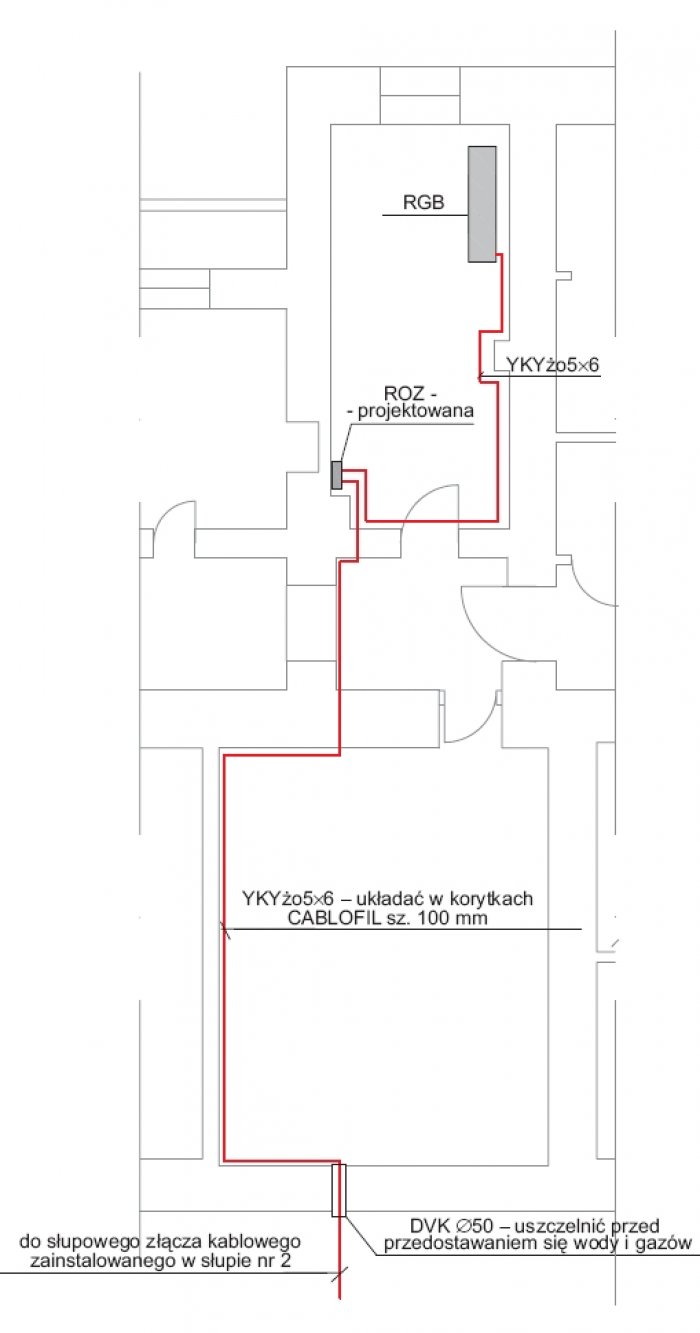

Z ROZ należy wyprowadzić kabel YKYżo 5×6, który w budynku należy układać w korytkach instalacyjnych wzdłuż trasy przedstawionej na rysunku 2. Przepust przez ścianę zewnętrzną budynku należy uszczelnić przed przedostawaniem się wody oraz gazów. Poza budynkiem kabel należy prowadzić w rurze osłonowej DVK Φ50, wzdłuż trasy przedstawionej na rysunku 1., i wprowadzić do słupowego złącza kablowego zainstalowanego w słupie nr 2. Ze złącza słupa nr 2 należy wyprowadzić kable YKYżo 5×6 zasilające słupy nr 1 oraz słupy nr 3 i nr 4. Kable te należy prowadzić w rurach osłonowych DVK Φ50 i układać w wykopach o głębokości określonej na rysunku 6. oraz rysunku 7. Na każdym słupie należy zainstalować dwie oprawy oświetleniowe typu LAMP PRO 1×250. Wizualizację modulacji światłem frontowej elewacji budynku wykonaną metodą symulacji komputerowej przedstawia rysunek 8.

Obliczenia

Zapotrzebowanie mocy:

gdzie:

P₁ – moc pojedynczej oprawy oświetleniowej, w [W].

Dobór kabla zasilającego oraz przewodów zasilających pojedyncze oprawy na długotrwałą obciążalność prądową i przeciążalność (obliczenia zostały ograniczone do obwodu jednofazowego o największym obciążeniu):

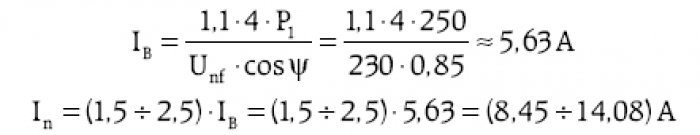

– kabel zasilający słupy:

Na tej podstawie zostanie przyjęty bezpiecznik DO2gG 16:

gdzie:

cosΨ – współczynnik mocy oprawy oświetleniowej (oprawa wprowadza silne odkształcenie prądu, przez co posługiwanie się współczynnikiem cos?w tym przypadku traci sens),

I_n – prąd znamionowy zabezpieczenia, w [A],

I_B – spodziewany prąd obciążenia, w [A],

k₂ – współczynnik krotności prądu znamionowego zabezpieczenia, przy którym jest gwarantowane jego zadziałanie w określonym umownym czasie,

I_Z – wymagana długotrwała obciążalność prądowa kabla lub przewodu, w [A],

U_nf – znamionowe napięcie fazowe, w [V].

Na podstawie normy PN-IEC 60364-5-523 przy sposobie ułożenia „D” warunki spełnia kabel YKYżo 5×2,5: IZ=0,91·24·1,18=25,77 A>17,66 A. Ponieważ trasa kablowa częściowo przebiega w budynku, przy sposobie ułożenia „C” należy powtórnie sprawdzić poprawność doboru kabla: I_Z=0,91·24·1,06=23,15 A>17,66 A.

Ze względów eksploatacyjnych do zasilania słupów oświetleniowych ostatecznie zostanie przyjęty kabel YKYżo 5×6, który tym bardziej spełnia warunek dopuszczalnej obciążalności prądowej i przeciążalności przy zabezpieczeniu bezpiecznikiem topikowym DO2gG16 zainstalowanym w ROZ:

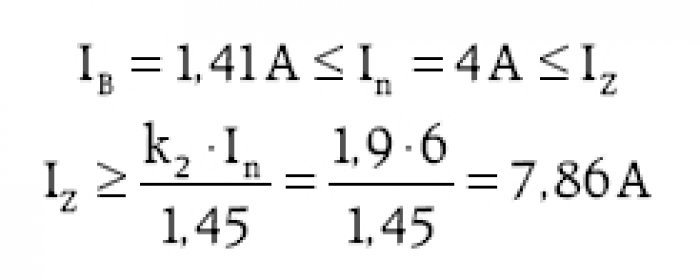

– przewód zasilający pojedynczą oprawę:

Na tej podstawie można by przyjąć bezpiecznik DO2gG 4, jednak ze względów eksploatacyjnych zostanie przyjęty bezpiecznik DO2gG6:

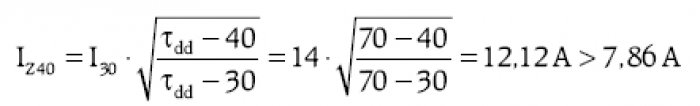

Na podstawie normy PN-IEC 60364-5-523 przy sposobie ułożenia „B2”, po uwzględnieniu ekstremalnej temperatury w słupie podczas lata, przyjętej jako 40°C (podstawa IEC 60287-3-1/A1), warunki spełnia przewód YDYżo 3×1,5:

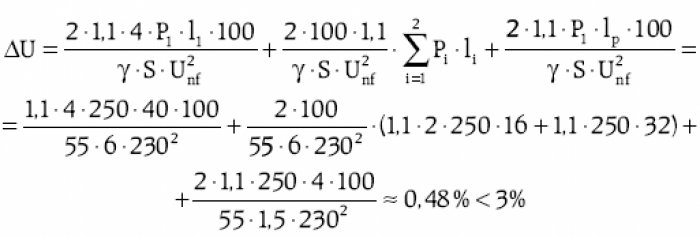

Sprawdzenie dobranych kabli oraz przewodów z warunku spadku napięcia (obliczenia dotyczą najdłuższego obwodu: RGB – słup nr 2 – słup nr 3 – słup nr 4 – oprawa na słupie nr 4):

gdzie:

l₁ – długość kabla na odcinku RGB – słup nr 2, w [m],

l_p – długość przewodu na odcinku słupowe złącze kablowe – oprawa oświetleniowa, w [m],

S – przekrój przewodu lub kabla, w [mm²],

γ – konduktywność przewodu, w [m/(Ω·mm²)].

Na tej podstawie należy uznać, że we wszystkich projektowanych obwodach warunek spadku napięcia zostanie zachowany.

Sprawdzenie dobranego kabla oraz przewodów z warunku samoczynnego wyłączenia (obliczenia dotyczą najdłuższego obwodu):

– słupy oświetleniowe:

– oprawy na słupach:

gdzie:

Z_RGB – zmierzona impedancja dla zwarć jednofazowych w RGB, w [Ω],

Z_LZ – impedancja kabla zasilającego słupy oświetleniowe, w [Ω],

Z_p – impedancja przewodu zasilającego oprawę oświetleniową, w [Ω],

U₀ – napięcie pomiędzy przewodem fazowym a uziemionym przewodem ochronnym PE, w [V],

I_k1 – spodziewany prąd zwarcia jednofazowego, w [A],

Z_k1S – całkowita impedancja obwodu zwarciowego projektowanych obwodów, w [Ω].

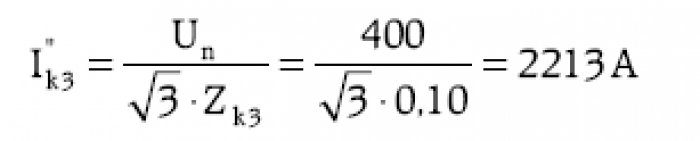

Prąd zwarcia symetrycznego w RGB oraz sprawdzenie wybiórczości działania zabezpieczeń:

gdzie:

I''_k3 – spodziewany prąd początkowy zwarcia w RGB, w [A],

Z_k3 – impedancja dla zwarcia symetrycznego w RGB odczytana z dokumentacji instalacji elektrycznych budynku, w [Ω].

Wyznaczony spodziewany prąd zwarcia symetrycznego pozwala na przyjęcie aparatów stanowiących wyposażenie ROZ o prądzie Ics≥3 kA.

Zastosowane zabezpieczenia w obwodach zasilających oświetlenie zewnętrzne gwarantują zachowanie pełnej wybiórczości działania podczas zwarć i przeciążeń:

gdzie:

I_n1 – prąd znamionowy zabezpieczenia zainstalowanego w RGB, w [A],

I_n2 – prąd znamionowy zabezpieczenia zainstalowanego w ROZ, w [A],

I_n3 – prąd znamionowy zabezpieczenia zainstalowanego w słupie oświetleniowym, w [A].

Uwagi końcowe

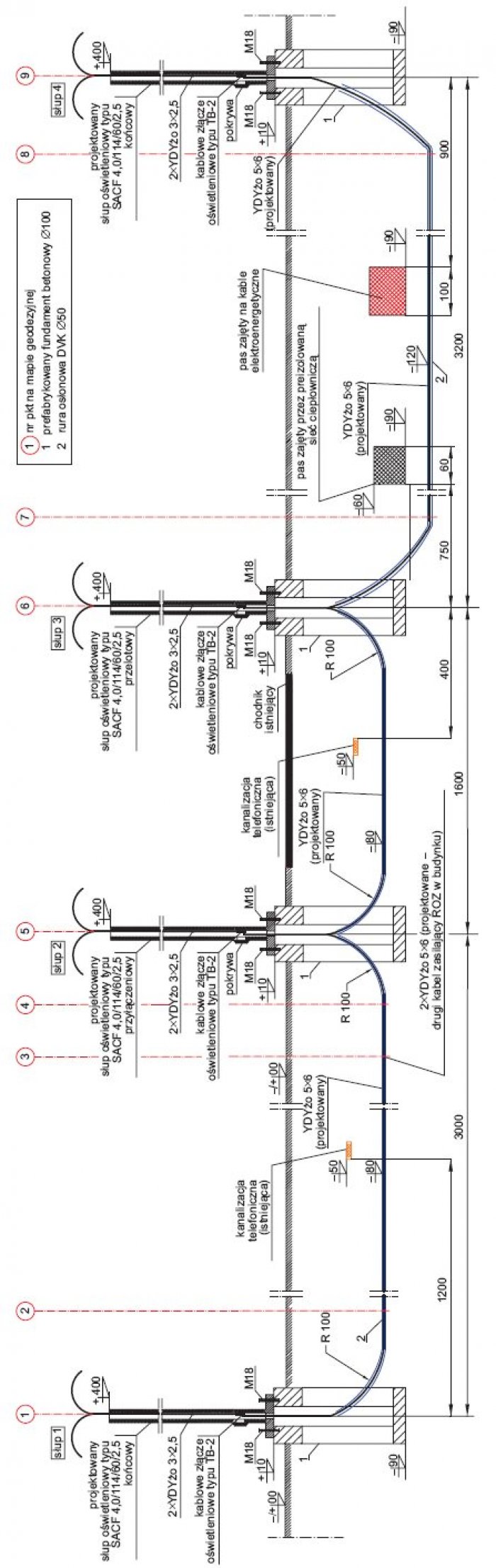

Kable zasilające słupy oświetleniowe poza budynkiem należy układać w rurach DVK Φ 50. Rury podczas układania wyprowadzić ponad fundament.
Słup nr 2 należy uziemić. Rezystancja uziemienia wynosi R_u≤30 Ω. Dopuszcza się przyłączenie do uziomu otokowego urządzenia piorunochronnego budynku.
Rury kablowe po wprowadzeniu kabli należy uszczelnić na końcach przed przedostawaniem się wody i gazów.
Ochrona przeciwporażeniowa przed dotykiem pośrednim: samoczynne wyłączenie zasilania w układzie TN-S.
Rury kablowe po ułożeniu w ziemi, a przed ich zasypaniem, należy poddać inwentaryzacji geodezyjnej.
Prace związane z układaniem kabla w ziemi oraz posadowieniem fundamentów i słupów oświetleniowych należy prowadzić ręcznie pod nadzorem właścicieli uzbrojenia terenu krzyżujących się z projektowanymi kablami oraz w porozumieniu z zarządcą budynku.
Po wykonaniu prac związanych z układaniem kabla oraz posadowieniem fundamentów należy uporządkować teren i przywrócić go do stanu pierwotnego.
Montaż opraw oświetleniowych wykonywać ściśle według zaleceń DTR producenta.
Oprawy oświetleniowe po ich zainstalowaniu należy ustawić pod odpowiednimi kątami tak, aby uzyskać jak najlepszy efekt wizualizacji.
Po wykonaniu prac instalacyjnych należy wykonać oględziny, pomiary oraz próby odbiorcze zgodnie z wymaganiami normy PN-HD 60364-6:2008 Instalacje elektryczne niskiego napięcia. Część 6: Sprawdzanie, oraz normy N SEP-E-004 Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa.
