Uproszczony projekt zasilania budynku magazynu paliw w energię elektryczną
W budynku stacji został zainstalowany układ pomiarowy półpośredni obejmujący zużycie energii przez cały projektowany obiekt. Zespół prądotwórczy został przyłączony poza układem pomiarowym i pozostaje na majątku użytkownika. Do rozdzielnicy głównej niskiego napięcia przyłączona jest bateria kondensatorów przeznaczona do kompensacji mocy biernej. Bateria ta w przypadku podania napięcia z generatora zespołu prądotwórczego zostaje automatycznie odłączona.
Podstawa opracowania
N SEP-E-004 Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa.
PN-IEC 60364-5-523:2001 Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Obciążalność prądowa długotrwała przewodów.
Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (DzU nr 75/2002, poz. 690 z późniejszymi zmianami, ostatnia z dnia 12 marca 2009 roku, DzU nr 56/2009, poz. 461).
Rozporządzenie Ministra Gospodarki z dnia 4 maja 2007 r. w sprawie szczegółowych warunków funkcjonowania systemu elektroenergetycznego (DzU nr 93/2007, poz. 623).
Rozporządzenie Ministra Infrastruktury z dnia 3 lipca 2003 r. w sprawie szczegółowego zakresu i formy projektu budowlanego (DzU nr 120/2003, poz. 1133 ze zmianami wprowadzonymi dniu 6 listopada 2008 r. – DzU nr 2001/2008, poz. 1239).
Rozporządzenie Ministra Gospodarki z dnia 21 listopada 2005 r. w sprawie warunków technicznych, jakim powinny odpowiadać bazy i stacje paliw płynnych, rurociągi przesyłowe i dalekosiężne służące do transportu ropy naftowej i produktów naftowych i ich usytuowanie (DzU nr 243/2005, poz. 2063).
Rozporządzenie Ministra Gospodarki z dnia 22 grudnia 2005 r. w sprawie zasadniczych wymagań dla urządzeń i systemów ochronnych przemysłowych do użytku w przestrzeniach zagrożonych wybuchem (DzU nr 263/2005, poz. 2203).
Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 21 kwietnia 2006 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (DzU nr 80/2006, poz. 563).
Projekt stacji transformatorowej oraz zespołu prądotwórczego, zasilających rozdzielnicę główną niskiego napięcia projektowanego obiektu technicznego.
Uzgodnienia trasy projektowanej linii kablowej w zespole uzgodnień dokumentacji projektowej (w artykule pominięte – zamieszczono tylko uproszczony plan linii).
Ustalenia z inwestorem oraz użytkownikiem podczas wizji lokalnej.
Stan istniejący
Na terenie projektowanego obiektu została zainstalowana stacja transformatorowa o mocy 400 kVA oraz zespół prądotwórczy (ZP) o mocy 630 kVA. Obydwa źródła zasilania zostały przyłączone do rozdzielnicy głównej niskiego napięcia (RGnn) poprzez układ automatyki SZR sieć/ZP. Zespół prądotwórczy stanowi awaryjne źródło zasilania uruchamiane automatycznie w przypadku zaniku napięcia w sieci elektroenergetycznej i wyposażony jest w układ automatyki samostartu oraz samozatrzymania. Układ automatyki SZR sieć/ZP wyposażony jest w blokadę mechaniczną oraz blokadę elektryczną uniemożliwiającą podanie napięcia do sieci z pracującego generatora zespołu prądotwórczego lub zasilanie odbiorników z obydwu źródeł jednocześnie. Obydwa źródła zasilania oraz rozdzielnica główna niskiego napięcia zostały zainstalowane w budynku stacji zlokalizowanym w odległości 100 m od projektowanego budynku magazynu paliw. W rozdzielnicy głównej niskiego napięcia zostały wydzielone pola do przyłączenia linii kablowych zasilających poszczególne budynki projektowanego obiektu technicznego.
Stan projektowany

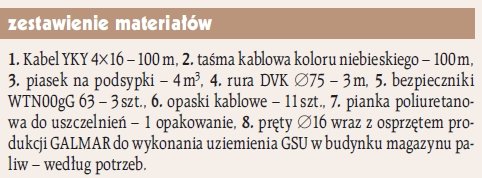

Z pola nr 2 rozdzielnicy głównej niskiego napięcia należy wyprowadzić kabel YKY 4×16, przeznaczony do zasilania budynku magazynu paliw. Kabel ten należy układać w wykopie o głębokości 0,8 m na podsypce z piasku o grubości 10 cm. Na kablu należy założyć w odstępach co 10 m opaski kablowe zawierające następujące informacje: typ kabla•długość•rok ułożenia•trasa•symbol wykonawcy. Po ułożeniu kabla należy go przysypać warstwą piasku o grubości 10 cm, warstwą rodzimego gruntu o grubości 15 cm, ułożyć wzdłuż całej trasy taśmę koloru niebieskiego i zasypać wykop.
Kabel do budynku magazynu paliw należy bezpośrednio wprowadzić do rozdzielnicy głównej budynku (RGB), zainstalowanej w wydzielonym pomieszczeniu. Przewód PEN w RGB należy połączyć z główną szyną uziemiającą (GSU), którą należy uziemić. Rezystancja uziemienia GSU nie może przekraczać wartości 30 Ω. Przepust rury osłonowej przez fundament budynku stacji transformatorowej oraz budynku magazynu należy uszczelnić tak, aby uniemożliwić przedostawanie się gazów oraz wody gruntowej. W budynku magazynu paliw od przepustu do RGB kabel YKY 4×16 należy układać w kanale kablowym wykonanym w masie posadzki pomieszczenia RGB. Plan linii kablowej przedstawia rysunek 1. Schemat zasilania budynku magazynu paliw przedstawia rysunek 2. Na rysunku 3. został przedstawiony przekrój projektowanej linii kablowej (przyłącza).
Obliczenia
Moc zapotrzebowana przez budynek ustalona na podstawie projektu instalacji elektrycznych budynku:
Pz = 6,45 kW – moc czynna zapotrzebowana przez budynek,
Qz = 5,27 kvar – moc bierna zapotrzebowana przez budynek,
– współczynnik mocy:
Spodziewany prąd obciążenia:
Na podstawie przeprowadzonych obliczeń należy stwierdzić, że warunki spełnią bezpieczniki topikowe WTN00gG16, lecz ze względów eksploatacyjnych przyjęte zostanie zabezpieczenie kabla bezpiecznikami topikowymi WTN00gG 63.
Dobór kabla ze względu na długotrwałą obciążalność prądową i przeciążalność:
Na podstawie PN-IEC 60364-5-523, przy sposobie ułożenia D, zostanie przyjęty kabel YKY 4×16, dla którego po uwzględnieniu obciążenia czterech przewodów oraz rezystywności gruntu dla warunków krajowych:
Sprawdzenie dobranego kabla ze względu na nagrzewanie prądem zwarciowym:
Zasilanie ze stacji transformatorowej:
Na podstawie tabeli Z 3.1 (J. Wiatr, M. Orzechowski, Poradnik projektanta elektryka, Dom Wydawniczy MEDIUM, wyd. 3, Warszawa 2008) parametry zwarciowe transformatora 400 kVA wynoszą: RT=0,0051 Ω – rezystancja transformatora, XT=0,0192 Ω – reaktancja transformatora, ZT=0,0198 Ω – impedancja transformatora.
Prąd zwarciowy początkowy:
gdzie:
Un – napięcie znamionowe dolnego uzwojenia transformatora, w [V].
Zasilanie z generatora zespołu prądotwórczego:
– reaktancja generatora w stanie podprzejściowym:
gdzie:
x”d – względna wartość impedancji podprzejściowej generatora zespołu prądotwórczego przyjęta na podstawie DTR producenta, w [-],
UnG – napięcie znamionowe generatora zespołu prądotwórczego, w [kV],
SnG – moc znamionowa pozorna generatora zespołu prądotwórczego, w [MVA],
– rezystancja uzwojeń generatora zespołu prądotwórczego, w [Ω]:
– impedancja generatora dla zwarć symetrycznych:
– prąd zwarciowy początkowy:
Przy zwarciu zasilanym zarówno z jednego, jak i drugiego źródła prąd zwarciowy początkowy przekracza wartość prądu, przy którym zadziałanie bezpiecznika WTN00gG63 nastąpi w czasie t<0,1 s (Ik≥4500 A), przez co do sprawdzenia dobranego kabla na warunki zwarciowe należy posłużyć się maksymalną całką Joule’a wyłączenia tego bezpiecznika, która zgodnie z normą IEC 60269-2-1, wynosi I2tw=21 200 A2s. Zatem:
gdzie:
k – dopuszczalna jednosekundowa gęstość prądu, w [A/mm2],
I2tw – całka Joule’a wyłączenia bezpiecznika topikowego, w [A2s].
S – wymagany minimalny przekrój przewodu, w [mm2].
Sprawdzenie dobranego kabla z warunku samoczynnego wyłączenia podczas zwarć jednofazowych występujących w RGB projektowanego budynku:
Zasilanie z sieci elektroenergetycznej:
– rezystancja linii kablowej (przyłącza):
– prąd zwarcia jednofazowego na końcu linii kablowej (przyłącza):
Zasilanie z zespołu prądotwórczego:
– reaktancja generatora dla zwarć jednofazowych na jego zaciskach:
– rezystancja uzwojeń generatora zespołu prądotwórczego:
– impedancja obwodu zwarciowego dla zwarć jednofazowych na końcu linii kablowej zasilającej budynek magazynu paliw:
– prąd zwarciowy na końcu linii zasilającej (przyłącza) budynek magazynu paliw:
gdzie:
U0 – napięcie pomiędzy przewodem fazowym a uziemionym przewodem PE (PEN), w [V],
n – krotność prądu znamionowego generatora zespołu prądotwórczego, zapewniana przez producenta podczas zwarć na zaciskach generatora (zgodnie z DTR n= 3), w [-],
Zk1T – impedancja obwodu zwarciowego dla zwarć jednofazowych zasilanych z transformatora, w [Ω],
Zk1G – impedancja obwodu zwarciowego dla zwarć jednofazowych zasilanych z generatora zespołu prądotwórczego, w [Ω].

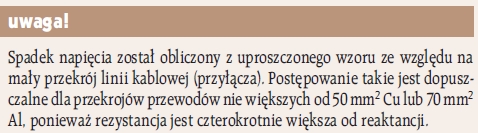

Sprawdzenie dobranego kabla z warunku spadku napięcia:
Prądy zwarciowe dla zwarć symetrycznych na zaciskach w RGB projektowanego budynku magazynu paliw (dane niezbędne do doboru aparatów elektrycznych stanowiących wyposażenie rozdzielnicy głównej budynku:
Zasilanie ze stacji transformatorowej:
– impedancja obwodu zwarciowego dla zwarć symetrycznych:
– prąd zwarciowy początkowy:
– współczynnik udaru:
– prąd udarowy:

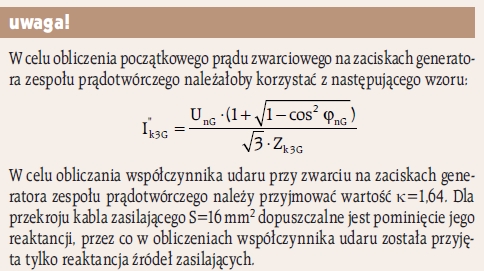

Zasilanie z generatora zespołu prądotwórczego:
– reaktancja generatora:
– rezystancja generatora:
– impedancja obwodu zwarciowego:
– prąd zwarciowy początkowy:
– współczynnik udaru:
– prąd udarowy:

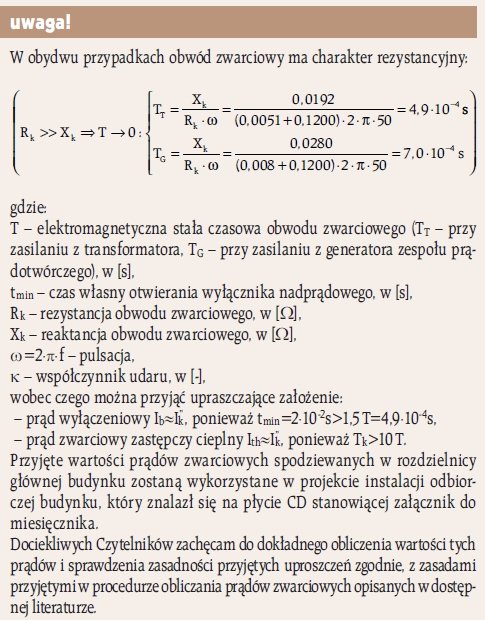

Obliczony maksymalny spodziewany początkowy prąd zwarciowy I”k3=1,82 kA pozwala na przyjęcie w instalacji odbiorczej projektowanego budynku aparatów o znamionowym wyłączalnym zwarciowym prądzie eksploatacyjnym Ics≥3 kA.
Uwagi końcowe
Wszelkie prace związane z budową linii kablowej zasilającej budynek magazynu paliw należy wykonać zgodnie z wymaganiami normy N SEP-E-004 Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa.
Kabel po ułożeniu w wykopie (przed zasypaniem) należy poddać badaniu rezystancji izolacji oraz ciągłości żył, a następnie przeprowadzić inwentaryzację geodezyjną.
Ochrona przeciwporażeniowa przy uszkodzeniu – samoczynne wyłączenie.
Dopuszcza się zgodnie z zaleceniami normy N SEP-E 004, wykonanie uziemienia GSU projektowanego budynku magazynu paliw w wykopie kablowym pod warunkiem zachowania odległości nie mniejszej niż 10 cm kabla od uziomu.
Uziom należy wykonać jako kombinowany. Dolny koniec uziomów pionowych należy pogrążyć na głębokość nie mniejszą niż 5 m. Pręty uziomów pionowych należy trwale połączyć taśmą FeZn 30×4 i przysypać warstwą piasku o grubości nie mniejszej niż 10 cm. Dopiero na tak przygotowanym podłożu należy układać kabel.
Po wykonaniu prac instalacyjnych należy przeprowadzić pomiar skuteczności samoczynnego wyłączenia rezystancji izolacji kabla, wartości napięcia zasilającego oraz funkcjonowania automatyki SZR sieć/ZP.
