Uproszczony projekt sterowania napędem bramy skrzydłowej za pomocą telefonu komórkowego

mgr inż. Julian Wiatr | 2020-01-07
Uproszczony projekt sterowania napędem bramy skrzydłowej za pomocą telefonu komórkowego, fot. pixabay.com

Uproszczony projekt sterowania napędem bramy skrzydłowej za pomocą telefonu komórkowego, fot. pixabay.com

Coraz powszechniejsza staje się automatyka napędu bram wjazdowych, która umożliwia sterowanie za pomocą pilota radiowego otwarciem oraz zamknięciem bez potrzeby wysiadania z samochodu. W przypadku dużej liczby użytkowników sterowanie za pomocą specjalnego pilota staje się kłopotliwe. W niniejszym artykule prezentujemy układ napędu bramy skrzydłowej stanowiącej wjazd na teren osiedla mieszkaniowego, której sterowanie realizowane jest za pomocą telefonu komórkowego.

Stan istniejący

W rejonie bramy wjazdowej została zainstalowana Rozdzielnica Administracyjna Osiedla (RAO), przeznaczona do zasilania oświetlenia terenu oraz zasilania napędu bramy. Rozdzielnica RAO jest wykonana w drugiej klasie ochronności i jest zasilana z sieci elektroenergetycznej kablem YKYżo 5X6, przyłączonym do sieci elektroenergetycznej zasilającej osiedle w złączu kablowym budynku nr 1, gdzie został zainstalowany licznik energii elektrycznej pobranej przez obwody zasilane z RAO. Z rozdzielnicy tej zasilane jest oświetlenie terenu osiedla, które zostało wykonane zgodnie z wymaganiami normy PN IEC 60364-7-714:2003 jako równorzędne wykonaniu w drugiej klasie ochronności. Parametry zwarciowe w RAO wynoszą odpowiednio:

  • dla zwarć jednofazowych: Rk1 = 0,3 Ω; Xk1 = 0,2 Ω,
  • dla zwarć trójfazowych: Rk3 = 0,2 Ω; Xk3 = 0,15 Ω.

Podstawa opracowania

  1. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 roku w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie [tekst jednolity: DzU z 2019 roku, poz. 1065].
  2. Uzgodnienia z administratorem osiedla.
  3. Projekt sieci elektroenergetycznej zasilającej osiedle.
  4. Wizja lokalna i pomiary impedancji obwodów zwarciowych w RAO.
  5. PN-HD 60364-4-41:2009 Instalacje elektryczne niskiego napięcia. Część 4-41: Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed porażeniem elektrycznym.
  6. PN-IEC 60364-5-52:2011 Instalacje elektryczne niskiego napięcia. Część 5-52: Dobór i montaż wyposażenia elektrycznego. Oprzewodowanie.
  7. N SEP-E-004:2014/A1:2019-05 Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa.
  8. Katalog produktów firmy F&F oraz katalogi producentów automatyki napędu bram.

Opis techniczny

Centralę napędu bramy należy zainstalować na słupku bramy wjazdowej w miejscu wskazanym na rysunku 1. oraz 1a. Oprzewodowanie układu automatyki należy wykonać ściśle wg DTR producenta, po uzgodnieniu przyłączenia przekaźnika MAX P02 dostarczanego przez firmę F&F.

plan polaczen elementow automatyki bramy

Rys. 1. Plan połączeń elementów automatyki napędu bramy wjazdowej osiedla „Pod lasem”, rys. Julian Wiatr

Zasilanie centrali napędu bramy wjazdowej należy wykonać kablem YKYżo 3X2,5 wyprowadzonym z Rozdzielnicy Administracyjnej Osiedla (RAO – rys. 2. oraz rys. 3.). Plan tras kablowej przedstawia rysunek 1. Układ połączeń automatyki bramy skrzydłowej został przedstawiony na rysunku 1a oraz rysunku 2.

Kabel zasilający należy układać w wykopie o głębokości 0,9 m na podsypce piasku o grubości 0,1 m i przyspać warstwą piasku o grubości 0,1 m, rodzimego gruntu o grubości 0,35 m i rozłożyć wzdłuż trasy taśmę koloru niebieskiego spełniającą wymagania normy [6], po czym zasypać wykop. Na kablu przed zasypaniem nałożyć w odstępach co 10 m opaski kablowe, zawierające następujące informacje: typa kabla – trasa – długość – symbol wykonawcy.

elementy napedu bramy

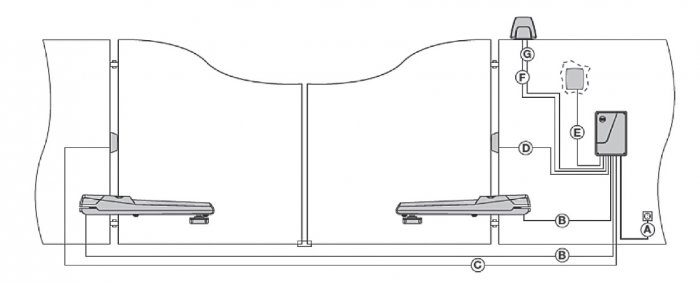

Rys. 1a Rozmieszczenie elementów napędu bramy skrzydłowej. A – YKYżo 3×2,5 – zasilanie centrali (U = 230 V wyprowadzone z RAO); B – YKY 2×1,5 – polaczenie siłowników


(U = 24 V); C – YTKSY 2×0,5 – połączenie fotokomórki nadawczej – nie instalować; D – YTKSY 2×2×0,5 – połączenie fotokomórki odbiorczej; E – YTKSY


2×2×0,5 – połączenie wyłącznika kluczykowego; F – YDY 2x1,5 połączenie lampy ostrzegawczej; G – RG 58 – kabel antenowy

schemat ideaowy rao

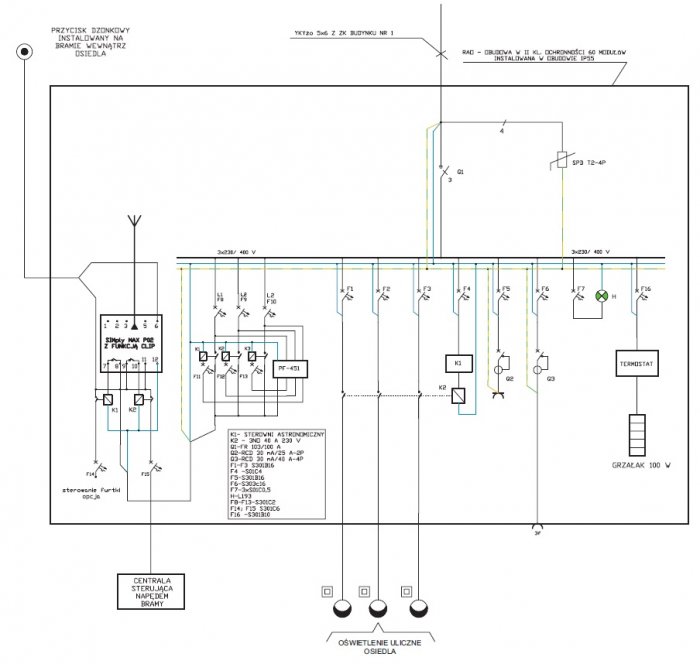

Rys. 2. Schemat ideowy RAO, rys. Julian Wiatr

schemat montazowy rao

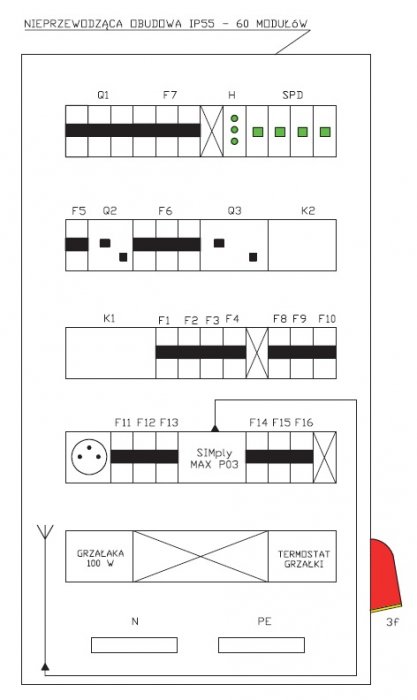

Rys. 3. Schemat montażowy RAO, rys. Julian Wiatr

Uruchamianie napędu bramy jest realizowane telefonem komórkowym, który poprzez sieć GSM komunikuje się z przekaźnikiem MAX P02 z wbudowanym komunikatorem GSM. Przekaźnik MAX P02 jest zainstalowany w RAO. Przekaźnik MAX P02 współpracuje z układem automatyki napędu bramy, w którym należy wyeliminować układ fotokomórek nadawczej i odbiorczej. Sposób przyłączenia jest uzależniony od zastosowanego typu układu i wymaga uzgodnienia z dystrybutorem lub producentem przed przystąpienia do instalacji.

Przekaźnik MAX P02 ma dwa wyjścia sterujące, które wstawiają impulsy do sterowania bramy lub rygla furtki wejściowej. Obydwa wyjścia (zestyki 7–8 oraz 9–10) działają jednocześnie, ale z dowolnie ustalonymi czasami zamknięcia zestyków. Użytkownik inicjuje standardowe połączenie na numer przekaźnika MAX P02. W trybie automatycznym przekaźnik po aktywacji wyjścia przez użytkownika sam aktywuje je ponownie po określonym czasie w celu zamknięcia bramy. Numery telefonów oraz czasy impulsów i automatycznego zamykania są ustalone za pomocą programu konfiguracyjnego na komputer PC i wprowadzane do przekaźnika przez łącze USB.

Program konfiguracyjny umożliwia aktywację 500 numerów użytkowników, łącznie z funkcją zdalnej definicji i usuwania użytkowników poprzez komendy SMS.

Przekaźnik ma możliwość uruchomienia ręcznego przyciskiem dzwonkowym przyłączonym do jednego z wyjść impulsowych (zestyki 11–5 oraz 11–6). Program konfiguracyjny jest dostępny u dystrybutora przy zakupie przekaźnika. Składa się z okna konfiguratora oraz pliku „phonebook”, który przechowuje listę numerów telefonów oraz ich opisy. Na rysunku 4. zostały przedstawione przykładowe obrazy okna programu konfiguracyjnego dla przekaźnika MAX P02.

okno programu konfiguracyjnego

Rys. 4. Przykładowe okna programu konfiguracyjnego, rys. Julian Wiatr

Obliczenia

Dobór kabla zasilającego silniki napędu na długotrwałą obciążalność prądową i przeciążalność:

Pz = 2·P1 = 2·50 = 100 W – moc zapotrzebowana przez silniki napędu. Silniki są zasilane napięciem 230 V; cosφ = 0,8; η = 0,8.

Ze względów eksploatacyjnych zostanie przyjęty wyłącznik nadprądowy S301C6.

Przyjęty zostanie kabel YKYżo 3X2,5, dla którego zgodnie z normą PN-IEC 60364-5-52:2011, przy sposobie ułożenia „D1”, długotrwała obciążalność prądowa wynosi:

gdzie:

IB – spodziewany prąd obciążenia, w [A],

Un – napięcie międzyfazowe, w [A],

cosφ – współczynnik mocy, w [-],

η – sprawność, w [-],

P1 – moc czynna zapotrzebowana przez jeden silnik napędowy bramy wjazdowej, w [W],

k2 – współczynnik niedopasowania charakterystyki czasowo-prądowej przewodu i zabezpieczenia, w [-],

In – prąd znamionowy zabezpieczenia, w [A],

Iz – wymagana długotrwała obciążalność prądowa przewodu, w [A].

Sprawdzenie dobranego kabla z warunku samoczynnego wyłączenia:

  • przewód Cu/S = 2,5 mm2:

gdzie:

S – przekrój przewodu, w [mm2],

l – długość obwodu, w [m],

Un – napięcie nominalne, w [V],

U0 – napięcie pomiędzy uziemionym przewodem ochronnym (ochronno-neutralnym) a przewodem fazowym, w [V],

γ – konduktywność przewodu, w [m/(Ω·mm2)],

Ik1 – spodziewany prąd zwarcia jednofazowego, w [A],

Zk1 – impedancja obwodu zwarciowego, dla zwarcia jednofazowego, w [],

Ia – prąd wyłączający zabezpieczenie w czasie nie dłuższym od określonego w normie PN-HD 60364-4-41:2009.

Uwagi końcowe

  1. Ochrona przeciwporażeniowa – samoczynne wyłączenie.
  2. Po ułożeniu kabli układanych w ziemi, a przed ich zasypaniem, należy przeprowadzić inwentaryzację geodezyjną.
  3. Po wykonaniu instalacji należy wykonać badania i próby odbiorcze zgodnie z wymaganiami
  4. PN-HD 60364-6 oraz N SEP-E 004.
  5. Montaż układu automatyki napędu bramy ściśle wg DTR producenta.
  6. Przed przystąpieniem do instalacji należy uzgodnić z dystrybutorem automatyki napędu bramy sposób włączenia przekaźnika MAX P02.
  7. Konfiguracja przekaźnika MAX P02 wg programu konfiguracyjnego firmy F&F.
