Uproszczony projekt skablowania odcinka elektroenergetycznej linii napowietrznej SN

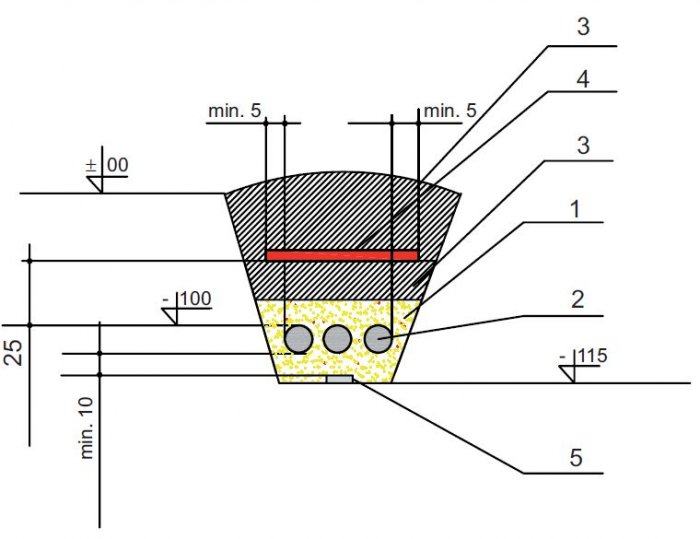

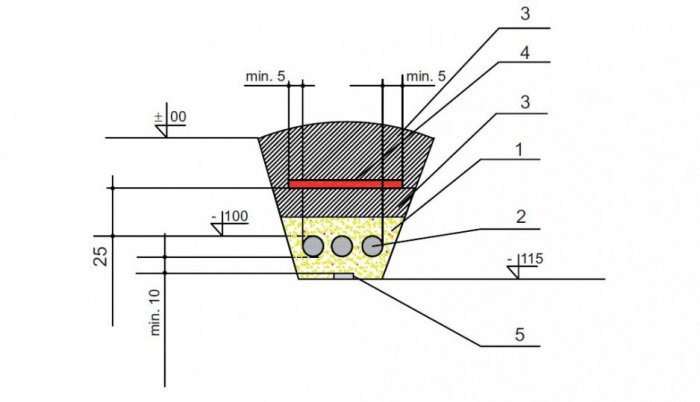

Przekrój poprzeczny rowu kablowego (wymiary podano w [cm]); Objaśnienia: 1 – piasek, 2 – kabel 3×HAKXS 70/25 12 - 20, 3 – grunt rodzimy, 4 – taśma kablowa koloru czerwonego, 5 – taśma FeZn 25×5

Przekrój poprzeczny rowu kablowego (wymiary podano w [cm]); Objaśnienia: 1 – piasek, 2 – kabel 3×HAKXS 70/25 12 - 20, 3 – grunt rodzimy, 4 – taśma kablowa koloru czerwonego, 5 – taśma FeZn 25×5

W związku z budową drogi oraz wiaduktu drogowego, napowietrzna linia elektroenergetyczna SN 15 kV została wykonana jako dzielona – w celu skablowania odcinka zajętego przez nasyp wiaduktu. linia ta jest wykonana przewodami 3×70 AFl-6 rozwieszonymi na słupach wirowanych.

Zobacz także

SKLEP RTV EURO AGD Domek letniskowy - wszystko, co powinno się w nim znaleźć, aby dobrze wypoczywać

Domek letniskowy - wszystko, co powinno się w nim znaleźć, aby dobrze wypoczywać Domek letniskowy - wszystko, co powinno się w nim znaleźć, aby dobrze wypoczywać

Lubisz spędzać wakacje w otoczeniu natury, najchętniej bez towarzystwa innych ludzi? Najlepiej zdecydować się więc na domek letniskowy położony w jakimś ustronnym miejscu. Jednak jak wyposażyć taki domek,...

Lubisz spędzać wakacje w otoczeniu natury, najchętniej bez towarzystwa innych ludzi? Najlepiej zdecydować się więc na domek letniskowy położony w jakimś ustronnym miejscu. Jednak jak wyposażyć taki domek, by móc korzystać również ze wszystkich zdobyczy techniki? Co powinno się w nim znaleźć, aby cieszyć się zarówno ciszą, jak i rozrywką?

archon.pl Dom tani w budowie - jaki powinien być idealny projekt?

Dom tani w budowie - jaki powinien być idealny projekt? Dom tani w budowie - jaki powinien być idealny projekt?

Przed inwestorem, który podjął już decyzję o budowie domu i rozpoczyna przygotowania, otwiera się wiele możliwości w zakresie wyboru idealnego projektu domu. Najważniejsze, aby ten dopasowany był do potrzeb...

Przed inwestorem, który podjął już decyzję o budowie domu i rozpoczyna przygotowania, otwiera się wiele możliwości w zakresie wyboru idealnego projektu domu. Najważniejsze, aby ten dopasowany był do potrzeb domowników, do uwarunkowań działki oraz przepisów lokalnego prawa, a także mieścił się w przeznaczonym na inwestycję budżecie. Pracownia ARCHON+ proponuje różnorodne gotowe projekty domów parterowych, projekty domów z poddaszem użytkowym, piętrowe, wśród których dostępne są interesujące projekty...

mgr inż. Julian Wiatr Uproszczony projekt zasilania rozdzielnicy zasilającej urządzenia ppoż. w budynku zasilanym z sieci elektroenergetycznej o układzie zasilania TT

Uproszczony projekt zasilania rozdzielnicy zasilającej urządzenia ppoż. w budynku zasilanym z sieci elektroenergetycznej o układzie zasilania TT Uproszczony projekt zasilania rozdzielnicy zasilającej urządzenia ppoż. w budynku zasilanym z sieci elektroenergetycznej o układzie zasilania TT

Uproszczony projekt zasilania rozdzielnicy zasilającej urządzenia ppoż. w budynku zasilanym z sieci elektroenergetycznej o układzie zasilania TT

Uproszczony projekt zasilania rozdzielnicy zasilającej urządzenia ppoż. w budynku zasilanym z sieci elektroenergetycznej o układzie zasilania TT

Zgodnie z warunkami wydanymi przez zarząd rejonu dróg publicznych, w miejscu skrzyżowania istniejącej napowietrznej linii elektroenergetycznej SN z projektowaną drogą kołową należy wykonać skablowanie linii na odcinku zapewniającym swobodny ruch kołowy. Rezystywność gruntu w rejonie projektowanego skablowania istniejącej linii napowietrznej, ustalona w wyniku przeprowadzonych pomiarów, wynosi ρ=200 Ωm.

Wyciąg z warunków technicznych wydanych przez spółkę dystrybucyjną

  • Moc zwarciowa w miejscu przyłączenia kabla do istniejącej linii napowietrznej od strony zasilania wynosi S”kQ=100 MVA.
  • Czas trwania zwarcia w GPZ wynosi Tk=1,5 s.
  • Niekompensowana wartość prądów ziemnozwarciowych w sieci SN Icr=15 A.
  • Spodziewany prąd obciążenia linii wynosi IB=100 A.

Podstawa opracowania

  1. Norma N SEP E 004 Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa.
  2. Warunki techniczne wydane przez spółkę dystrybucyjną, która jest właścicielem napowietrznej linii elektroenergetycznej SN.
  3. Decyzja Lokalizacyjna Inwestycji Celu Publicznego wydana przez starostwo powiatowe oraz warunki techniczne wydane przez zarząd rejonu dróg publicznych.
  4. Katalog ZPUE Włoszczowa, Stanowiska słupowe z zejściami kablowymi SN, tom I.
  5. Pomiar rezystywności gruntu w rejonie projektowanego skablowania linii napowietrznej.
  6. Wizja lokalna w terenie, uzgodnienia w ZUDT przy starostwie powiatowym, uzgodnienia ze spółką dystrybucyjną, uzgodnienia z zarządem rejonu dróg publicznych oraz uzgodnienia z właściwym nadleśnictwem.

Opis techniczny

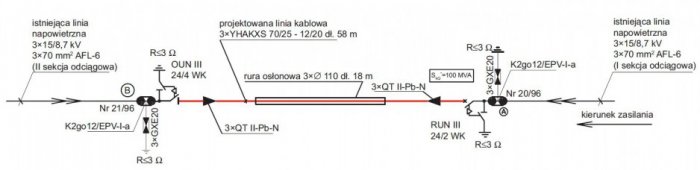

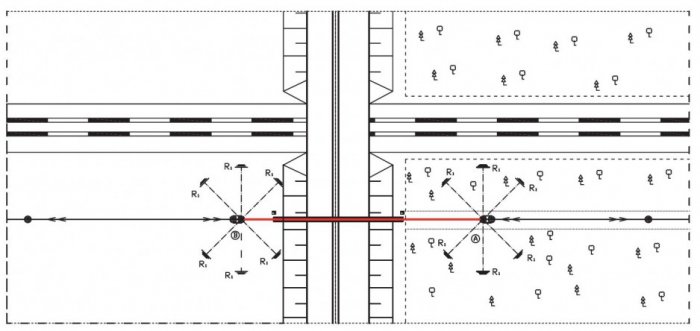

Plan projektowanego skablowania napowietrznej linii elektroenergetycznej SN przedstawia rysunek 1. Na rysunku 2. pokazano schemat ideowy projektowanego kablowego odcinka linii napowietrznej.

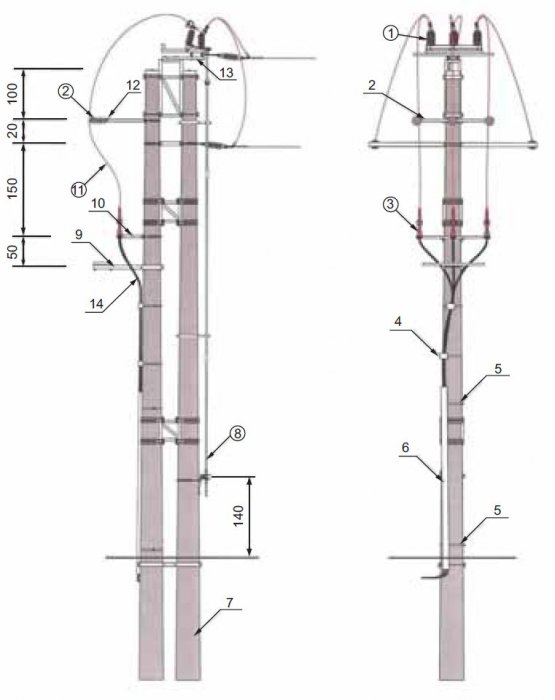

Na słupach krańcowych odcinka linii, który podlega skablowaniu, należy zainstalować:

  • od strony zasilania: rozłącznik z uziemnikiem typu RNU III 24/4 WK oraz odgromniki typu GXE 20,
  • na drugim słupie: odłącznik z uziemnikiem typu ONU III 24/4 WK oraz odgromniki typu GXE 20.

Kabel typu 3×YHAKXS 70/25 – 12/20 należy układać na głębokości 1 m poniżej poziomu gruntu, zgodnie z rysunkiem 3. Kabel należy układać w wykopie o głębokości 115 cm, na podsypce z piasku o grubości 10 cm. Na kablu w odstępach co 10 m oraz przy zejściu ze słupów i wejściu do rury osłonowej należy nałożyć opaski zawierające następujące informacje: typ kabla - długość - rok ułożenia - trasa - symbol wykonawcy.

Po ułożeniu kabla należy go zasypać warstwą piasku o grubości 10 cm, warstwą rodzimego gruntu o grubości 15 cm, ułożyć taśmę kablową koloru czerwonego i zasypać wykop doprowadzając nawierzchnię do stanu pierwotnego. Pod drogą kabel należy układać w rurach osłonowych pogrążanych w ziemi metodą przecisku. Końce rur osłonowych należy uszczelnić przed przedostawaniem się wody. Przyłączenie kabla do linii napowietrznej należy wykonać zgodnie z katalogiem ZPUE Włoszczowa, Stanowiska słupowe z zejściami kablowymi SN, tom I, str. 17 - 18 (rys. 4.). Wszystkie przewodzące części własne oraz uzbrojenia słupów i żyły powrotne kabli należy uziemić. Rezystancja uziemienia RB≤3,0 Ω. Uziemienie należy wykonać jako promieniowe:

  • w wykopach o głębokości 1 m wykonanych przy słupach krańcowych kablowanego odcinka linii napowietrznej w miejscach oznaczonych na rysunku 1. Pręty uziomowe ∅16 produkcji firmy GALMAR należy pogrążyć tak, aby dolny koniec uziomu pionowego znajdował się na głębokości nie mniejszej niż 10 m,
  • uziomy pionowe należy połączyć taśmą FeZn 25×5, którą należy wyprowadzić na słupy krańcowe kablowanego odcinka linii napowietrznej w celu przyłączenia do niej żył powrotnych kabli SN oraz przewodzących elementów własnych słupów oraz instalowanych na nich elementów uzbrojenia,
  • uziemienia obydwu słupów należy połączyć taśmą FeZn 25×5, taśmę należy układać na dnie wykopu kablowego, zgodnie z zasadami określonymi w normie N SEP E 004 Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa.

Przy nasypie należy z obydwu stron nad kablem umieścić betonowy słupek oznacznikowy z wygrawerowaną literą K.

Obliczenia

Parametry obwodu zwarciowego w miejscu przyłączenia kabla do linii napowietrznej:

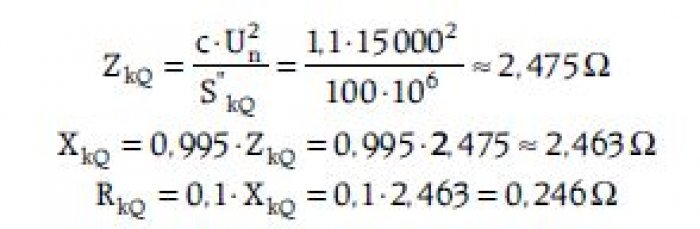

  • impedancja zastępczego obwodu zwarciowego i jej składowe:

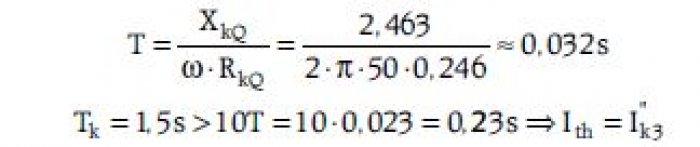

  • elektromagnetyczna stała czasowa obwodu zwarciowego:

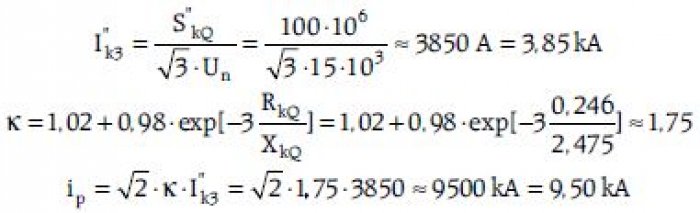

  • początkowy prąd zwarciowy oraz udarowy prąd zwarciowy:

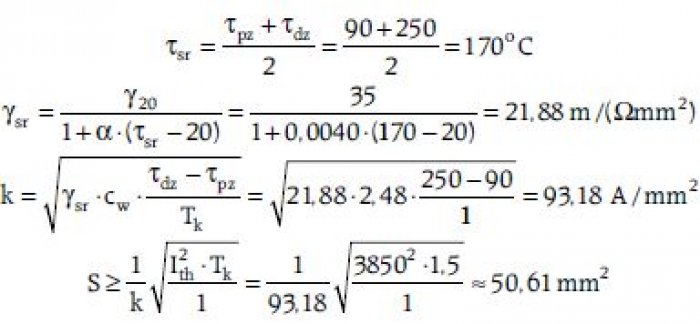

Dobór kabla na warunki zwarciowe:

gdzie:

S”kQ – moc zwarciowa w miejscu przyłączenia kabla do napowietrznej linii SN, w [MVA],

ZkQ – impedancja zastępcza w miejscu przyłączenia kabla do napowietrznej linii SN, w [Ω],

RkQ – rezystancja zastępcza w miejscu przyłączenia kabla do napowietrznej linii SN, w [Ω],

XkQ – reaktancja zastępcza w miejscu przyłączenia kabla do napowietrznej linii SN, w [Ω],

T – elektromagnetyczna stała czasowa zastępczego obwodu zwarciowego, w [s],

γsr – konduktywność średnia, w [m/(Ωmm2)],

γ20 – konduktywność w temperaturze 20°C, w [m/(Ωmm2)],

τpz – początkowa temperatura kabla podczas zwarcia, w [°C],

τpz – dopuszczalna końcowa temperatura kabla podczas zwarcia, w [°C],

cw – ciepło właściwe aluminium, w [J/cm3K],

α – rozszerzalność cieplna aluminium, dla aluminium = 0,004,

Tk – czas trwania zwarcia, w [s],

κ – współczynnik udaru, w [-],

I”k3 – początkowy prąd zwarcia symetrycznego, w [A],

ip – prąd udarowy, w [A],

k – jednosekundowa dopuszczalna gęstość zwarciowa, w [A/mm2] (wartość ta może zostać przyjęta z tabel zamieszczonych w normach lub w [1]).

Na podstawie przeprowadzonych obliczeń należy dobrać kabel 3×YHAKXS 70/25 – 12/20 oraz wyciągnąć wniosek, że aparatura stanowiąca wyposażenie stanowiska słupowego spełnia warunek wytrzymałości zwarciowej, gdyż jej odporność zwarciowa jest większa od obliczonych spodziewanych prądów zwarciowych w projektowanej linii kablowej SN (patrz katalog producenta – ZPUE Włoszczowa).

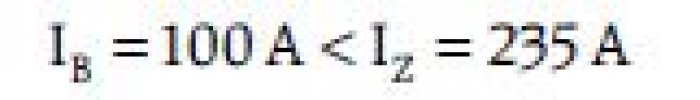

Sprawdzenie dopuszczalnej długotrwałej obciążalności prądowej dobranego kabla:

Na podstawie tabeli 1.45 z [2]:

Warunek spełniony.

Sprawdzenie żyły powrotnej dobranego kabla na warunki zwarciowe:

Sprawdzenie odporności żyły powrotnej na warunki zwarciowe nie jest wymagane przez normy. Niemniej żyła ta pełni ważną funkcję w kablu średniego napięcia, dlatego musi posiadać odpowiednią odporność na prądy zwarciowe.

Projektowana linia kablowa będzie wykonana kablami jednożyłowymi, dlatego należy wyznaczyć prądy jednofazowego zwarcia z ziemią. Do wyznaczenia wartości prądu jednofazowego zwarcia z ziemią konieczna jest znajomość wszystkich parametrów obwodu zwarciowego. Ponieważ w tym przypadku brakuje tych danych, wyznaczenie prądu jednofazowego zwarcia z ziemią jest niemożliwe. Została natomiast podana moc zwarciowa w miejscu przyłączenia projektowanej linii do istniejącej linii napowietrznej SN (z takim stanem wiedzy projektant ma najczęściej do czynienia w praktyce), która umożliwia obliczenie prądów zwarcia dwufazowego. Prąd zwarcia dwufazowego jest większy niż prąd zwarcia jednofazowego z ziemią, dlatego spełnienie przez dobrany kabel warunku odporności zwarciowej żyły powrotnej dla prądów zwarcia dwufazowego należy uznać za wystarczające. Na podstawie [2]:

gdzie:

IZP – wymagana minimalna odporność zwarciowa żyły powrotnej, w [kA],

Idop – dopuszczalna obciążalność zwarciowa żyły powrotnej, w [kA].

Warunek spełniony.

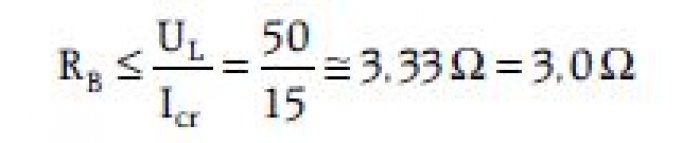

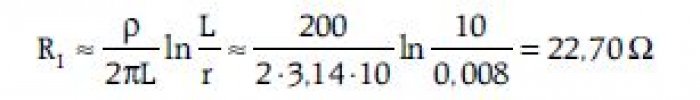

Rezystancja uziemienia dla urządzeń SN oraz żył powrotnych kabli SN:

gdzie:

R1 – rezystancja uziemienia pojedynczego uziomu pionowego, w [Ω],

L – długość uziomu pionowego, w [m],

r – połowa największego wymiaru poprzecznego uziomu, w [m],

ρ – rezystywność gruntu, w [Ωm].

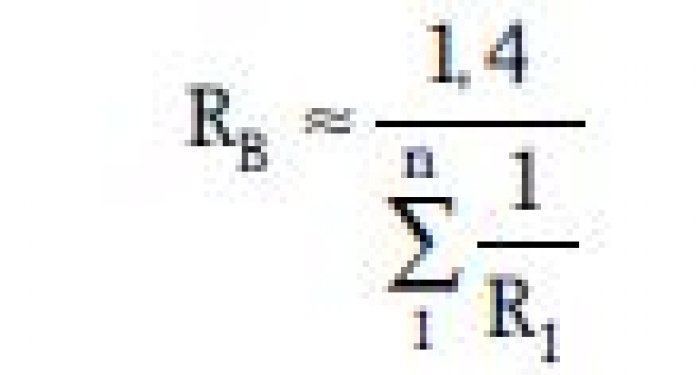

Wypadkową rezystancję uziemienia dla uziomu promieniowego należy wyznaczyć ze wzoru [2]:

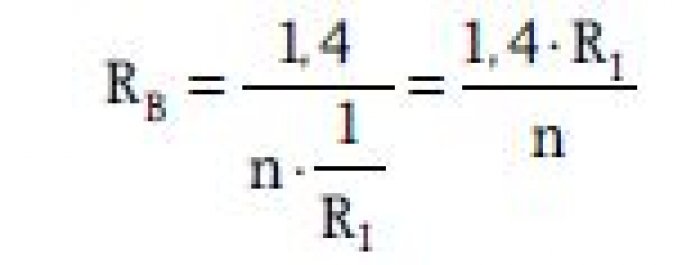

Przy założeniu jednakowej rezystancji R1 wszystkich uziomów pionowych, wzór na wypadkową rezystancję uziemienia można zapisać w innej postaci:

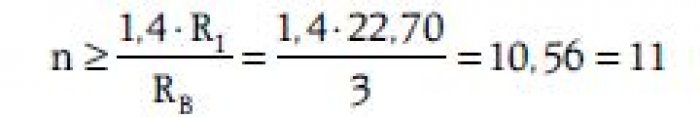

Zatem przy zastosowaniu uziomu promieniowego i wyznaczonej wcześniej wymaganej wartości rezystancji uziemienia RB, wymagana liczba pojedynczych uziomów pionowych wyniesie:

zostanie przyjęte n=12.

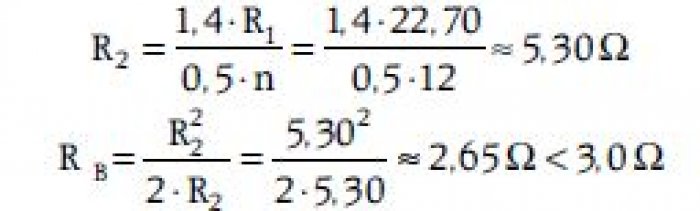

Należy zatem wykonać dwa uziomy promieniowe składające się z 6 pojedynczych uziomów pionowych przy każdym słupie krańcowym kablowanego odcinka linii napowietrznej. Przy takim założeniu, wypadkowa rezystancja projektowanego uziomu wyniesie:

gdzie:

R2 – wypadkowa rezystancja uziomu promieniowego przy pojedynczym słupie, w [Ω],

n – liczba pojedynczych uziomów pionowych, w [-].

Warunek wymaganej rezystancji uziemienia zostanie spełniony.

Literatura

  1. J. Wiatr, R. Lenartowicz, M. Orzechowski, „Zeszyty dla elektryków. Podstawy projektowania i budowy elektroenergetycznych linii kablowych SN”, z. 1., DW Medium, Warszawa 2007.
  2. J. Wiatr, M. Orzechowski, Poradnik projektanta elektryka.
