Instalacja elektryczna budynku kotłowni olejowej - opis techniczny

mgr inż. Tomasz Kłoda , mgr inż. Leszek Bożek | 2024-07-05

Opracowanie obejmuje instalacje elektryczne zasilania i sterowania urządzeń technologicznych kotłowni wodnej, olejowej, niskotemperaturowej dla potrzeb centralnego ogrzewania, dla ciepła technologicznego (wentylacji mechanicznej) oraz przygotowania ciepłej wody użytkowej w budynku. Paliwem przewidzianym do spalania w projektowanej kotłowni jest olej opałowy. Paliwo składowane jest w dwukomorowym, dwuściennym zbiorniku stalowym o pojemności 50 m3, dwukomorowym (komory równe) zlokalizowanym ok. 25 m od ściany zewnętrznej kotłowni, przy drodze dojazdowej do budynku.

Przedmiot i podstawa opracowania

Przedmiotem opracowania jest projekt instalacji elektrycznych i automatyki kotłowni olejowej (własne źródło ciepła) dla magazynu wielofunkcyjnego na jednym z polskich lotnisk. Podstawa opracowania:

zlecenie inwestora,
projekt architektoniczno-budowlany,
projekt technologiczny kotłowni,
normy i przepisy obowiązujące przy projektowaniu instalacji elektrycznych,
katalogi urządzeń.

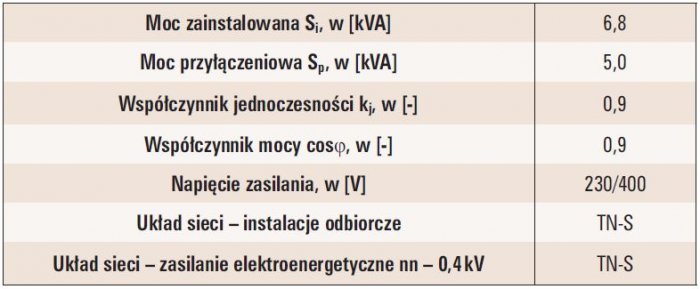

Zasilanie kotłowni

Projektowana kotłownia będzie zlokalizowana w piwnicy, na poziomie – 3,96 m (poziom terenu –1,35 m). Zasilanie kotłowni zaprojektowano kablem YKXSżo 5×16 mm2 wyprowadzonym z rozdzielnicy głównej budynku RGB (szafa nr 6) objętej systemem zasilania rezerwowego oraz systemem zasilania awaryjnego, realizowanego przez zespół prądotwórczy.

Kotły

Dobrano kotły De Dietrich typu GT 330, wielkość GT 339, o mocy 230–280 kW. Każdy kocioł wyposażony jest w dwustopniowy palnik wentylatorowy olejowy De Dietrich typu M 302-5 S. Kocioł główny (K1) wyposażony jest w konsolę sterowniczą, z funkcją priorytetu c.w.u., typu DIEMATIC m³ (oznaczenie R1) z programowalną automatyką pogodową, do sterowania palnikiem 2-stopniowym i współpracy z konsolą K3 (oznaczenie R2, do sterowania drugiego kotła, podrzędnego). Każdy kocioł posiada własne zasilanie elektryczne wykonane kablem NYSLYÖ-JZ 3×1,5 mm² wyprowadzonym z RK. Wyłączniki główne i przełączniki auto/ręcznie pozwalają na niezależną pracę każdego kotła.

Pionowy podgrzewacz pojemnościowy c.w.u.

Dobrano wysoko wydajny pojemnościowy podgrzewacz wolno stojący De Dietrich typu B 1000, zasilany czynnikiem grzewczym z wodnego kotła niskotemperaturowego. Temperatura obiegu pierwotnego (kotłowego) wynosi 90–80/60°C. Temperatura mierzona jest czujnikiem temperatury. Czujnik podłączony jest do konsoli R1. Istnieje możliwość ustawienia temperatury wody 78°C, w celu prowadzenia procedury odkażania termicznego przed bakteriami Legionelli.

Pompy obiegu kotłowego, wody instalacyjnej c.o. i c.t., ładowanie podgrzewacza c.w.u. i cyrkulacja c.w.u.

Zaprojektowano trzy oddzielne, równoległe obiegi wody grzejnej dla odgałęzienia centralnego ogrzewania i ciepła technologicznego (dla potrzeb wentylacji mechanicznej) oraz odgałęzienie z podgrzewaczem c.w.u. (priorytet dla c.w.u.). Zastosowano układ z pompami zamontowanymi na rozdzielaczu kotłowym zasilającym, zlokalizowanym w pomieszczeniu kotłowni. Dobrano pompy firmy Grundfos:

dla obiegu kotłowego – pompa typu UPSD 50–60/2F (1×230 V), 1 pracująca naprzemiennie – oznaczenie P1,
dla c.o. – pompa z przetwornicą częstotliwości typu MAGNA D 40-120F (1×230 V), 1 pracująca naprzemiennie – oznaczenie P2,
dla c.t. – pompa z przetwornicą częstotliwości typu MAGNA D 40-120F (1×230 V), 1 pracująca naprzemiennie – oznaczenie P3,
dla ładowania podgrzewacza c.w.u. – pompa typu UPSD 40–60/2F (1×230 V), 1 pracująca naprzemiennie – oznaczenie P4,
dla cyrkulacji c.w.u. – pompa typu ALPHA+ 25–60 (B) (1×230 V), 1 pracująca + 1 rezerwowa – oznaczenie P5.

Zasilanie elektryczne pomp pokazano na rysunku 3.

Regulacja przepływów w odgałęzieniach

Regulację obiegów zaprojektowano na podstawie zaworów mieszających firmy Honeywell typu DR..GFLA (kołnierzowe) wyposażonych w siłowniki elektryczne oraz przetwornice częstotliwości pomp obiegowych P2.

Sprawdź także rozwiązania technologiczne w nowoczesnych kotłowniach olejowych >>

Stacja zmiękczająca

Instalacja kotłowa musi być napełniona wodą uzdatnioną (wymagania normy PN-93/C-04607). W tym celu projektuje się zamontowanie stacji zmiękczającej dla potrzeb grzewczych, np. firmy BWT (zmiękczacz EUROMAT 50 SE). Zasilanie urządzenia należy wykonać poprzez gniazdo wtyczkowe przyłączone do RK.

Automatyczna regulacja

Zaprojektowano regulator kotła wiodącego i obiegów grzewczych typu DIEMATIC m3 (oznaczenie R1) i dodatkowo regulator K3 dla kotła podrzędnego (oznaczenie R2). Regulator R1 jest przeznaczony do sterowania instalacji kotłowej wyposażonej w następujące elementy:

palnik wentylatorowy 2-stopniowy,
pojemnościowy wymiennik c.w.u. z regulacją poprzez pompę ładującą,
3 obiegi grzewcze z mieszaczami (3-drożny zawór mieszający sterowany siłownikiem) i pompą obiegową – dla centralnego ogrzewania i dla ciepła technologicznego.

Regulacja instalacji c.o. i c.t. jakościowa, wykonywana jest regulatorem pogodowym, sterującym siłownikami zaworów trójdrogowych, mieszających. W zależności od aktualnej temperatury zewnętrznej (termometr zewnętrzny T1), zawór trójdrogowy będzie zwiększał lub zmniejszał dopływ wody powrotnej do zasilającej, utrzymując temperaturę wody zasilającej poszczególne instalacje na poziomie wynikającym z krzywej grzania. Przetwornica częstotliwości przy pompie obiegowej c.o. i c.t. (P3, P4) będzie utrzymywała stałe ciśnienie dyspozycyjne wody w instalacjach c.o. i c.t.

Wydajność cieplna podgrzewacza c.w.u. będzie regulowana z regulatora kotła (R1). Czujnik temperatury (cz.t.) c.w.u. zamontowany w podgrzewaczu, będzie przekazywał wartość tej temperatury do regulatora (R1), a regulator będzie włączał lub wyłączał pompę (P5) na dopływie wody grzejnej do podgrzewacza (regulacja stałowartościowa). W przypadku szczytowego rozbioru c.w.u., regulator kotła (R1) spowoduje chwilowe przymknięcie lub nawet zamknięcie przepływu wody grzejnej przez zawory mieszające ZCO, ZCT) c.o. i c.t., i skierowanie zwiększonej ilości wody grzejnej do wymiennika c.w.u. (priorytet dla c.w.).

Odprowadzenie spalin – komin

Kotły wyposażone są w palniki wentylatorowe, stąd wysokość komina uwarunkowana jest tylko ochroną sąsiadujących budynków w promieniu wyznaczonym przez 10-krotną wysokość komina (R = 10×H) oraz ochroną własnego obiektu (odległość od okien). Ponadto każdy kocioł wyposażony jest w autonomiczną sygnalizację spalin. Komin na dachu należy przyłączyć do projektowanej instalacji odgromowej.

Instalacja ogrzewania kotłowni

W kotłowni projektuje się instalację nagrzewnicy wodnej powietrza (agregat grzewczo-wentylacyjny AGW). Przepływ ciepłej wody przez nagrzewnicę sterowany (sterowanie 2-stanowe) będzie przez termometr kontaktowy T2 zainstalowany w pomieszczeniu. Zakres temperatury pracy wynosi 16–21°C. Załączanie ogrzewania pomieszczenia jest realizowane z rozdzielnicy RK.

Instalacja paliwowa

Jako paliwo podstawowe przewidziano olej opałowy lekki. Instalacja olejowa wykonana będzie od zbiornika zewnętrznego o pojemności 50 m3, podziemnego, stalowego, dwuściennego, dwukomorowego (komory równe po 50% objętości) zlokalizowanego ok. 25 m od ściany zewnętrznej kotłowni, przy drodze dojazdowej z zatoką podjazdową dla cysterny, do palników olejowych typu M 302-5 S (De Dietrich) za pośrednictwem aparatu ssącego GPS-70GE firmy AFRISO (AP).

Aparat ssący zawiera zbiornik o pojemności 60 litrów, który jest automatycznie uzupełniany. Urządzenie posiada 2 pompy pracujące naprzemiennie. Urządzenie wyposażone jest w pełną automatykę. Zasilanie AP należy realizować z rozdzielnicy RK. Instalacja paliwowa wyposażona jest w układ kontrolno-pomiarowy wycieku oleju na ścieżce paliwowej. Sondy optoelektroniczne zainstalowano przy palnikach i aparacie ssącym (3 szt.). Optoelektroniczny detektor wycieku oleju TS2 zlokalizowano przy wyjściu z pomieszczenia kotłowni. System oparty jest na zintegrowanym monitoringu firmy AFRISO.

Awaria instalacji paliwowej (rozszczelnienie) sygnalizowana jest optycznie i akustycznie przed wejściem do pomieszczenia kotłowni. Detektor wycieku oleju OM 5 (TS2) wykrywa gromadzący się olej w maksymalnie pięciu różnych miejscach. Jeśli jedna lub więcej sond zostanie zalana, sygnalizator uruchamia optyczny i akustyczny alarm. W tym samym momencie przekaźnik wyjściowy zostaje uruchomiony. Sygnał alarmowy przesłany będzie do pomieszczenia nr 91 (SUFO – pomieszczenie portiera) oraz lokalnie, nad wejściem do pomieszczenia kotłowni.

Sonda rozpoznaje, czy pomiędzy jej odbiornikiem a nadajnikiem promieniowania podczerwonego znajduje się powietrze czy ciecz. Umieszcza sie ją w najniższym punkcie nadzorowanej przestrzeni. Alarm uruchamiany jest w momencie wykrycia warstwy oleju o grubości ok. 4 mm. Sonda połączona jest z sygnalizatorem przewodem trójżyłowym. Sygnalizator detektora wycieku oleju TS2 nadzoruje do 5 sond. Świecąca sie zielona lampka kontrolna sygnalizuje gotowość urządzenia do pracy. Jeśli sondy nie są zalane, sygnalizator wskazuje normalny stan pracy. Świeci się zielona lampka pracy, czerwona lampka alarmowa nie świeci się, przekaźnik jest wyłączony.

W momencie, gdy jedna lub więcej sond zostanie zalana olejem, sygnalizator uruchamia alarm: zapala się czerwona lampka alarmowa, uruchomiony zostaje alarm akustyczny, a przekaźnik zostaje włączony. W czasie trwania alarmu sygnał akustyczny może zostać wyciszony, poprzez naciśnięcie przycisku „Potwierdzenie”, i ponownie uruchomiony, poprzez naciśnięcie tego samego przycisku. Żółta lampka kontrolna informuje nas poprzez liczbę błysków, która sonda została zalana. Odpowiednia sekwencja błysków powtarzana jest co około 3 sekundy. Przykładowo, gdy alarm wywołała sonda numer dwa, żółta lampka alarmowa rozbłyśnie dwa razy, następnie będzie trzysekundowa przerwa i sekwencja zacznie się powtarzać. W przypadku, gdy nastąpi awaria zasilania, alarm nie zostanie uruchomiony. W momencie powrotu zasilania urządzenie będzie natychmiast gotowe do ponownej pracy, co zostanie zasygnalizowane świecącą zieloną lampką pracy. Jeżeli w międzyczasie nastąpił wyciek, zostanie on natychmiast zasygnalizowany. Poprzez naciśnięcie przycisku „Kontrola” sprawdza się poprawność działania urządzenia, dzięki zasymulowaniu stanu alarmowego.

Zbiornik paliwowy wyposażono w układ kontrolno-pomiarowy szczelności i wypełnienia zbiornika firmy OPW typu „SiteSentinel 1” z sondami magnetostrykcyjnymi serii 924B w każdej komorze zbiornika i centralką w kotłowni (TS1). W celu odizolowania zbiornika od rurociągów technologicznych zastosować należy monobloki bez iskiernika.

Instalacja uziemiająca zbiornika

Dookoła zbiornika paliwa należy ułożyć płaskownik FeZn 30×4 mm. Do płaskownika podłączyć poprzez odgromniki zaworowe płaszcz zbiornika. Ochronniki montować w studzienkach instalacyjnych zgodnie z rysunkiem 6.

Instalacja ochrony katodowej zbiornika

Podziemny zbiornik objęty jest ochroną katodową w postaci anod magnezowych umieszczonych wokół zbiornika.

Obliczenia

Wymagany prąd ochronny:

ei 11 2010 instalacja elektryczna budynku wzor1

gdzie:

I – prąd ochronny, w [mA],

A – powierzchnia chroniona, w [m²],

I’ – wymagana gęstość prądu, w [mA/m²],

CE – współczynnik warstwy ochronnej, w [-].

Wymagana rezystancja obwodu chronionego:

ei 11 2010 instalacja elektryczna budynku wzor2

gdzie:

ΔE – potencjał pomiędzy chronionym elementem a anodą (ΔE = (1,75 ÷ 1,80) – 0,9), w [V].

Wymagana rezystancja anody:

ei 11 2010 instalacja elektryczna budynku wzor3

Wymagana liczba anod:

ei 11 2010 instalacja elektryczna budynku wzor4

gdzie:

ρ – rezystywność gruntu, w [Ω·m],

L – długość anody, w [m],

d – średnica anody, w [m].

Na podstawie przeprowadzonych obliczeń oraz katalogu producenta, należy zainstalować dwie anody magnezowe o masie czynnej 2 kg i wymiarach L = 14 cm i d = 10 cm. Plan posadowienia anod przedstawia rysunek 6. Anody podłączyć do słupka kontrolno-pomiarowego za pomocą przewodów fabrycznych dostarczanych wraz z anodami. Przed rozpoczęciem prac należy wykonać pomiary rezystywności gruntu. Po zakończeniu prac należy wykonać pomiary. Do pomiaru potencjałów elektrochemicznych należy stosować (do sterowania stacją ochrony katodowej i prowadzenia typowych pomiarów eksploatacyjnych):

elektrodę pomiarową Cu/CuSO₄, przeznaczoną do pracy ciągłej w środowisku gruntowym,
elektrodę pomiarową Cu/CuSO₄+Fe (symulacyjna), przeznaczoną do pracy ciągłej w środowisku gruntowym. Do pomiaru rzeczywistej wartości potencjału podziemnych konstrukcji metalowych poddawanych polaryzacji katodowej z uszkodzoną izolacją antykorozyjną,
elektrodę pomiarową Zn (cynkowa), przeznaczoną do pracy ciągłej w środowisku gruntowym i mokrym (woda, ścieki),
elektrodę pomiarową przenośną Cu/CuSO₄, przeznaczoną do pomiarów bezpośrednich w środowisku wodnym i gruntowym,
elektrodę pomiarową przenośną Cu/CuSO4, przeznaczoną do pomiarów bezpośrednich w środowisku gruntowym z rękojeścią (laską) (opcja dodatkowa) – do dokonywania intensywnych pomiarów bez konieczności uciążliwego schylania się,
płytki symulacyjne, od 1 do 100 cm², za pomocą których można sprawdzić skuteczność ochrony katodowej.

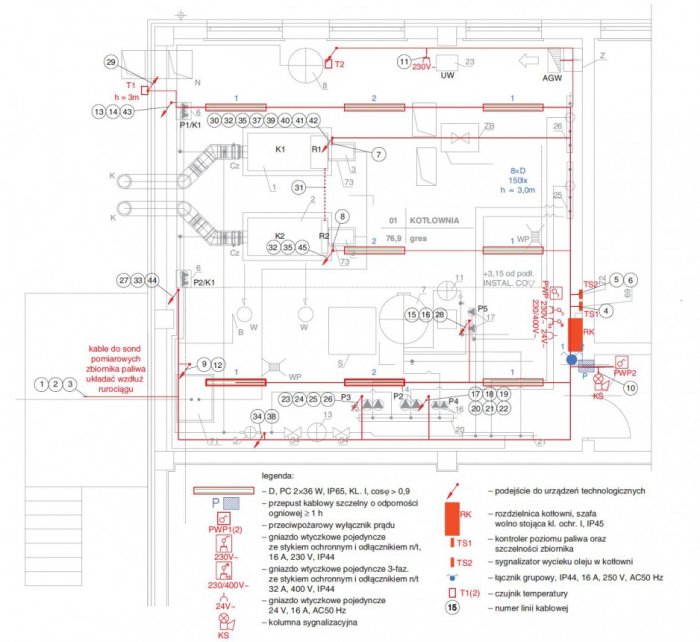

Instalacja oświetlenia i gniazd wtykowych

Instalacje oświetlenia i gniazd wtykowych wykonać przewodami NYSLYÖ-JZ 3×1,5 mm² z rozdzielnicy RK. Instalacje układać na drabinkach instalacyjnych. Zejścia do osprzętu na ścianie wykonać w rurkach instalacyjnych.

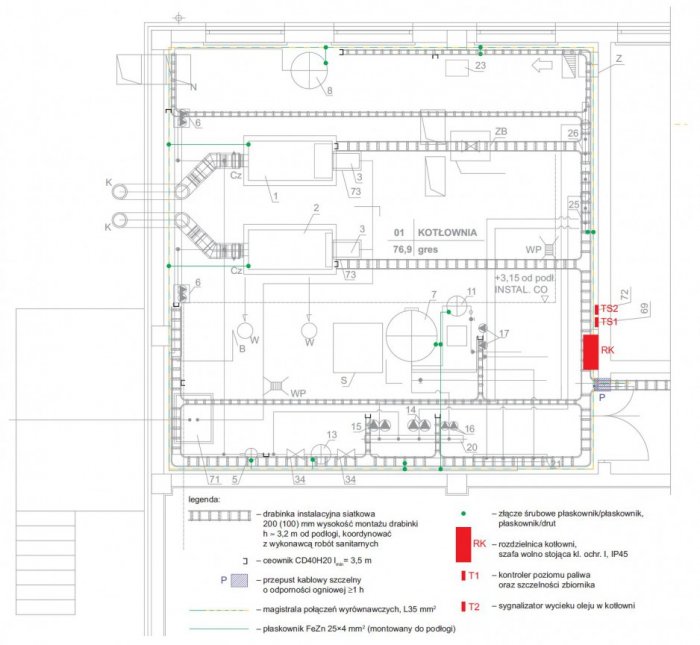

Instalacja połączeń wyrównawczych

W pomieszczeniu kotłowni należy wykonać lokalne połączenia wyrównawcze ochronne obejmujące wszystkie dostępne obce części przewodzące. Lokalną szynę wyrównawczą należy połączyć z GSU budynku.

Uwagi ogólne

Podłączenie instalacji elektrycznych do urządzeń technologicznych wykonać wg DTR i wytycznych producentów tych urządzeń. Zastosowane w kotłowni urządzenia powinny posiadać zgodnie z obowiązującymi przepisami aprobaty techniczne, certyfikaty zgodności, świadectwa dopuszczenia. W RK należy zamieścić jednokreskowy schemat zasilania i automatyki kotłowni.

Obwody elektryczne zabezpieczone są przed zwarciami i przeciążeniami. Ochrona przeciwporażeniowa przy uszkodzeniu – samoczynne wyłączenie zasilania. Obsługa kotłowni oraz brygada monterska powinny być przeszkolone pod względem bhp i ppoż. oraz poddawane okresowym badaniom lekarskim. Ponadto należy w kotłowni wywiesić instrukcję bhp oraz instrukcję postępowania na wypadek pożaru.

Kotłownię należy wyposażyć w gaśnicę proszkową 6 kg oraz instrukcję zgodną z wytycznymi ppoż. Wszystkie prace w kotłowni należy wykonywać pod nadzorem osób posiadających stosowne uprawnienia budowlane oraz świadectwa kwalifikacyjne D, grupa 1, zgodnie z wymaganiami Rozporządzenia Ministra Gospodarki Pracy i Polityki Społecznej z dnia 28 kwietnia 2003 r. w sprawie szczegółowych zasad stwierdzania kwalifikacji przez osoby zajmujące się eksploatacją urządzeń, instalacji i sieci (DzU nr 93 z 2003 r. poz. 828, z poprawką z dnia 2 lipca 2003 r.).

rysunek 3 schemat zasadniczy zasilania

Rys. 3. Schemat zasadniczy zasilania

rysunek 4 schemat technologiczny kotlowni olejowej

Rys. 4. Schemat technologiczny kotłowni

rysunek 7 tablica rk widok

Rys. 7. Tablica RK- widok
