Pracowita rzeka

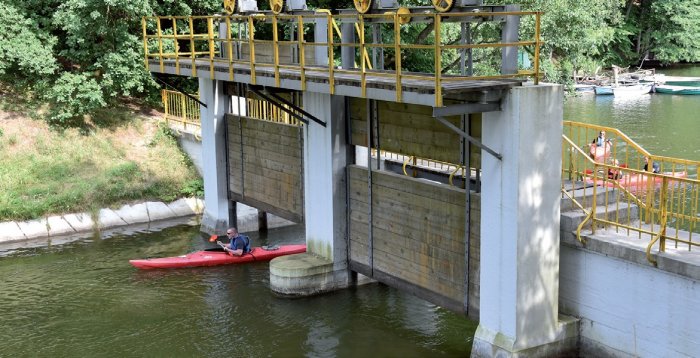

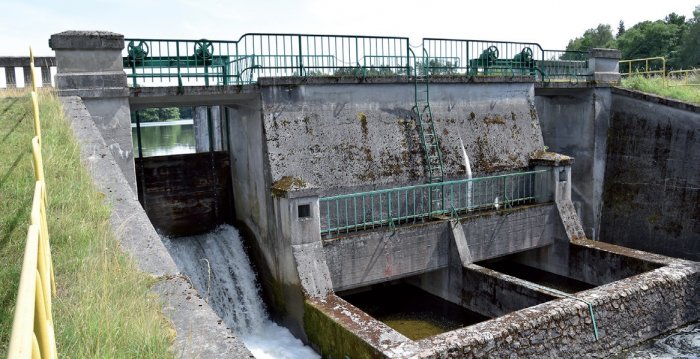

EW STRZEGOMINO. Budynek elektrowni z wypływem dolnej wody, fot. A. Solski

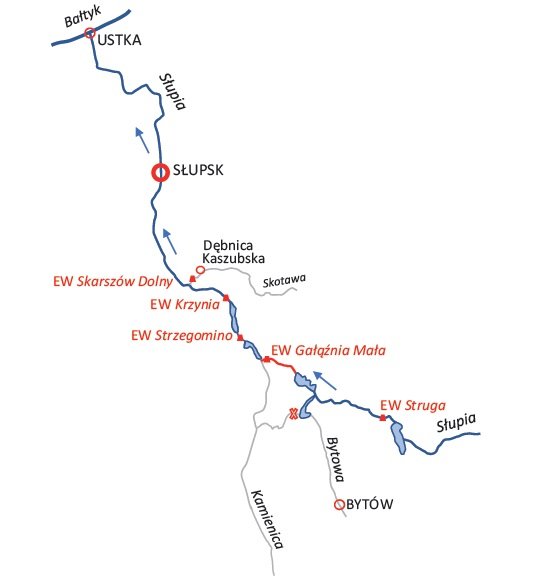

W ferworze dyskusji o odnawialnych źródłach energii OZE, zazwyczaj zapominamy o elektrowniach wodnych. Może dlatego, że interesują nas głównie nowe idee, nowe pomysły i nowe technologie, a elektrowni wodnych do nowości zaliczyć nie sposób. Wszak służą naszej cywilizacji od ponad wieku. Pierwsze na świecie elektrownie napędzane turbinami wodnymi powstawały na niemieckim – wówczas – Pomorzu Wschodnim. Dziś możemy oglądać je w Polsce, bo … nadal pracują. Jednym z najstarszych jest system hydroenergetyczny rzeki Słupi. Tej samej, co w Ustce wpada do kanału portowego, a potem uchodzi do Bałtyku. System składa się z 5 elektrowni zawodowych, a wody Słupi napędzają też szóstą, minielektrownię w muzealnym Młynie Zamkowym w Słupsku.
Zobacz także
mgr inż. Aleksander Kuźmiński, mgr inż. Maciej Rup, inż. Anna Kołtun, mgr Przemysław Angielczyk Energia wiatrowa – jeden z głównych rodzajów energii ze źródeł odnawialnych w kontekście danych statystycznych w latach 2013–2017 oraz wymogów w zakresie lokalizacji inwestycji
Rosnący poziom rozwoju społeczeństwa oraz towarzyszący temu nieprawdopodobny rozwój poszczególnych dziedzin życia wiąże się ze ściśle określanymi konsekwencjami, do których niewątpliwie należy zaliczyć...
Rosnący poziom rozwoju społeczeństwa oraz towarzyszący temu nieprawdopodobny rozwój poszczególnych dziedzin życia wiąże się ze ściśle określanymi konsekwencjami, do których niewątpliwie należy zaliczyć wzrost zapotrzebowania na energię.
dr inż. Radosław Szczerbowski Wpływ Energiewende i polityki energetycznej krajów UE na polski sektor energii
Troska o klimat i próba zahamowania globalnego ocieplenia sprawiają, że w odnawialnych źródłach energii widzi się przyszłość energetyki. Ustalenia Konferencji Narodów Zjednoczonych w sprawie zmian klimatu...
Troska o klimat i próba zahamowania globalnego ocieplenia sprawiają, że w odnawialnych źródłach energii widzi się przyszłość energetyki. Ustalenia Konferencji Narodów Zjednoczonych w sprawie zmian klimatu oraz kolejne zapisy prawne Unii Europejskiej, wprowadzające obostrzenia dotyczące emisji szkodliwych gazów, powodują, że drastycznie maleje liczba nowych inwestycji w rozbudowę sektora energetyki konwencjonalnej.
homelook.pl Poznaj 5 sposobów jak skutecznie walczyć z wysokimi rachunkami za prąd
Masz dość wysokich rachunków za prąd? Szukasz sposobu, jak zaoszczędzić, nawet jeśli masz w domu sporo urządzeń elektrycznych? Na wysokość taryfy za prąd nie zawsze mamy wpływ. Istnieje jednak parę sposobów,...
Masz dość wysokich rachunków za prąd? Szukasz sposobu, jak zaoszczędzić, nawet jeśli masz w domu sporo urządzeń elektrycznych? Na wysokość taryfy za prąd nie zawsze mamy wpływ. Istnieje jednak parę sposobów, dzięki którym zyskasz pewność, że wina za wysokie rachunki nie leży po Twojej stronie. Sprawdź, jak możesz obniżyć koszt comiesięcznych rachunków za energię.
EW STRUGA w Soszycy

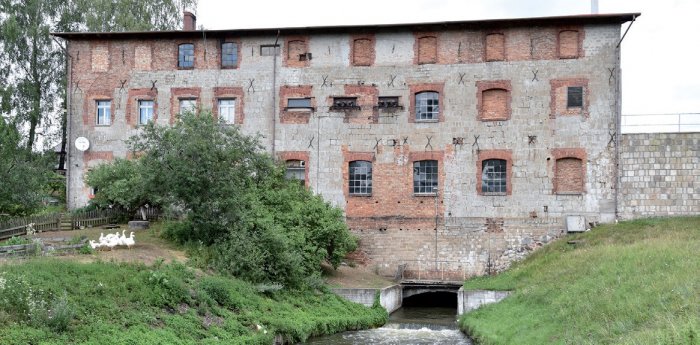

Elektrownia STRUGA ubiega się o miano najstarszej w systemie, bo powstała jeszcze w XIX wieku (dokładnie w 1896 r.) i od początku wyposażona była w turbinę Francisa marki Schichau Elbląg. I na tej – historycznej już dziś – turbinie przepracowała 113 lat, aż do roku 2009. Ale przy przyznawaniu Strudze palmy pierwszeństwa musimy przymrużyć oko: przez pierwsze 24 lata pracy STRUGA nie miała jeszcze generatora i była… tylko wodną siłownią. Napędzała naprzód młyn, a potem papiernię oraz – położony w pewnej odległości – tartak. Do dziś zachował się ceglany kanalik, w którym biegła kilkudziesięciometrowa lina stalowa, przenosząca napęd z turbiny do traka. W 1920 r. STRUGA otrzymała generator AEG i stała się elektrownią zawodową. Ten – historyczny już dziś – generator służył elektrowni przez 92 lata i mógłby zapewne pracować dalej, gdyby stara wirująca wzbudnica nie zaczęła mu niedomagać.
Obecnie STRUGA na nowej turbinie Francisa GEG Gdańsk 322 kW z elektrohydrauliczną regulacją kierownic i na nowym, w pełni zautomatyzowanym generatorze DOLMEL 8 kV 214 obr./min, osiąga moc 310 kW (gdy nie brakuje wody w Słupi). Jest elektrownią przepływową typu derywacyjnego, pracującą na 14-metrowym spadzie wody. Górna woda pochodzi z Jez. Żukowskiego, będącego jeziorem przepływowym Słupi. Do elektrowni dopływa kanałem derywacyjnym, zaczynającym się w miejscowości Młynki. Tam w Młynkach jazy mogą skierować wodę albo do kanału derywacyjnego (gdy STRUGA pracuje), albo w starorzecze Słupi, będące obejściem elektrowni na czas jej remontu. Skierowanie nurtu Słupi w stare koryto stanowi sporą atrakcję dla kajakarzy, poszukujących dużej dawki adrenaliny.
Elektrownia pełni również rolę muzeum energetyki. W hali maszyn można obejrzeć wiele eksponatów, interesujących zwłaszcza elektryków. Przede wszystkim słynne XIX-wieczne żarówki z włóknem węglowym. Dwie z nich, firmy Osram, służyły niegdyś do synchronizacji „na ciemno” generatora z siecią. Obecnie, nadal sprawne, są już na zasłużonej emeryturze. Trzecia żarówka, marki Siemens, jest zapalana ku uciesze turystów zwiedzających elektrownię. Zobaczyć też można „odwrócony” generator z wirującym stojanem i nieruchomym wirnikiem, pochodzący z elektrowni RUTKI na Raduni. Jedną ze ścian hali zajmuje stara marmurowa tablica sterowniczo-sygnalizacyjna. Zachowały się wspaniałe drewniane łopaty do gaszenia palących się kabli olejowych. Musiały być izolacyjne, bo gaszone kable pozostawały pod wysokim napięciem. Są też eksponaty typowo edukacyjne, objaśniające funkcjonowanie kierownic turbiny oraz wzbudnicy generatora.
EW GAŁĄŹNIA MAŁA w Gałąźni Małej

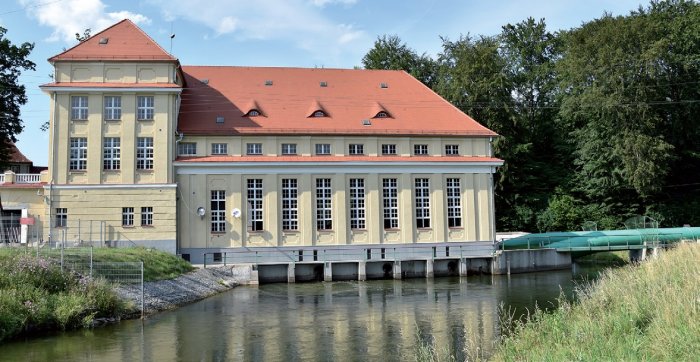

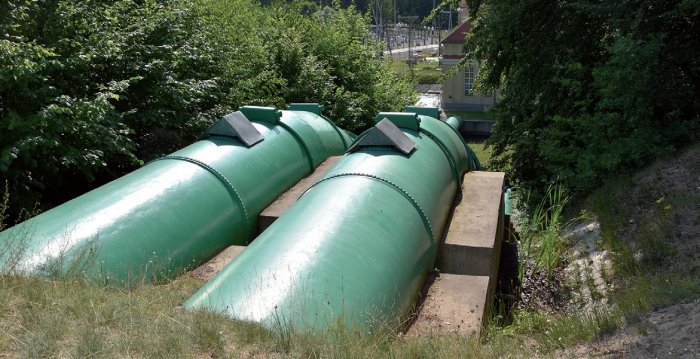

GAŁĄŹNIA MAŁA jest największą elektrownią w regionie. Prace projektowe rozpoczęto już w roku 1889. Trwały bardzo długo, gdyż osiągnięcie założonej mocy 3,5 MW wymagało badań geologicznych i stworzenia koncepcji zmian stosunków wodnych w Dolinie. W roku 1909 zapadła decyzja o budowie, pierwszy etap budowy zrealizowano w latach 1912–1914, a drugi – w latach 1918–1920. W pierwszym etapie zmieniono bieg Słupi i skierowano ją do Jeziora Głębokiego, które połączono z budynkiem elektrowni bardzo skomplikowanym układem derywacyjnym. Składa się on z dwóch Zamków Wodnych, betonowych sztolni, syfonu pod drogą Krosnowo – Niepoględzie, otwartego 4-kilometrowego kanału oraz stalowych rur o średnicy 1,9 m wprowadzających górną wodę na turbiny. Te dwie olbrzymie zielone rury, wychodzące z ziemi na szczycie wzniesienia i schodzące majestatycznie po stoku w dół do budynku elektrowni, stanowią niezapomniany widok dla każdego turysty. Wytrawnym turystom kojarzą się zapewne z olbrzymią, współczesną Elektrownią Szczytowo-Pompową ŻYDOWO, pracującą na Pomorzu koło Miastka. Z tą różnicą, że ŻYDOWO ma trzy srebrne rury dopływowe. Fachowcy od budownictwa wodnego powinni zachwycić się wybetonowanym otwartym kanałem z minimalnym spadem, biegnącym nie dnem, a zboczem doliny ku elektrowni.
