Podstawa opracowania
- Zlecenie inwestora.
- Wizja lokalna w terenie.
- Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 roku w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (tekst jednolity: Dz.U. z 2019 roku, poz. 1065 z późniejszymi zmianami).
- Warunki techniczne przyłączenia wydane przez Zakład Energetyczny.
- Norma N SEP-E 001 Sieci elektroenergetyczne niskiego napięcia. Ochrona przeciwporażeniowa.
- Norma PN-EN 50322:2011 Instalacje elektroenergetyczne prądu przemiennego o napięciu wyższym od 1 kV.
- Norma N SEP-E 004 Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa.
- PN-E 05100-1:2000 Elektroenergetyczne linie napowietrzne. Projektowanie i budowa. Linie prądu przemiennego z przewodami roboczymi gołymi.
- Norma PN-EN 60865-1:2002 Obliczanie skutków prądów zwarciowych. Część 1: Definicje i metody obliczeń.
- Katalogi producentów kabli oraz producentów osprzętu kablowego.
Warunki techniczne przyłączenia, wydane przez służby energetyczne lotniska
Zasilanie projektowanych stacji transformatorowych należy realizować poprzez złącze kablowe SN zlokalizowane w linii ogrodzenia. Energię elektryczną do złącza kablowego SN należy doprowadzić kablem o przekroju ustalonym na podstawie obliczeń, lecz nie mniejszym niż 50 mm2), wyprowadzonym z wolnego pola PZO zlokalizowanego na terenie lotniska. Moc zwarciowa na szynach PZO wynosi S”kQ = 50 MVA. Czas trwania zwarcia Tk = 1,5 s. Pomiar kontrolny zużytej energii należy realizować w układzie pośrednim zlokalizowanym w szafce pomiarowej zainstalowanej obok złącza kablowego SN. Resztkowy niekompensowany prąd ziemnozwarciowy w lotniskowej sieci SN: Inkc = 15 A.
Opis stanu istniejącego
Na terenie lotniska funkcjonuje PZO, w którym znajduje się wolne pole, umożliwiające przyłączenie projektowanego kabla SN. W odległości 1000 m od PZO zlokalizowany jest oddział napraw składający się z dwóch hal przemysłowych. Teren oddziału remontowego jest ogrodzony. Moc zapotrzebowana przez oddział została określona w projekcie instalacji elektrycznych hal:
- hala 1: Pz = 250 kW; cosφ = 0,7,
- hala 2: Pz = 300 kW, cosφ = 0,8.
Zgodnie z projektem instalacji elektrycznych hal remontowych, w każdej hali planuje się instalacje przemysłowej stacji transformatorowej ICZ-E 15/0,4 kV wyposażonej w transformator o mocy 400 kVA i układzie połączeń Dy5.
Opis techniczny
W miejscu określonym w projekcie instalacji elektrycznych hal produkcyjnych należy zainstalować przemysłowe stacje transformatorowe ICZ-E wyposażone w transformatory o mocy 400 kVA o grupie połączeń Dy5. Z wolnego pola PZO należy wyprowadzić kabel 3XRUHAKXS 50/16 -12/20, który należy układać w rowie kablowym o głębokości 1 m na podsypce piasku o grubości 10 cm. Kabel należy wprowadzić do złącza kablowego SN zainstalowanego w linii ogrodzenia oddziału remontowego. Ze złącza kablowego należy wyprowadzić dwie linie kablowe wykonane kablem 3XRUHAKXS 50/16-12/20 do zasilania transformatorów zlokalizowanych w halach naprawczych. Kable należy układać w wykopach o głębokości 1 m na podsypce piasku o grubości 10 cm. Po ułożeniu wszystkich projektowanych kabli należy je zasypać warstwą piasku grubości 10 cm, warstwą rodzimego gruntu o grubości 40 cm, rozłożyć wzdłuż całej trasy taśmę kablową koloru czerwonego i zasypać wykop. Na kablu projektowanych linii SN przed zasypaniem należy w odstępach co 10 m założyć opaski kablowe zawierające następujące informacje: typ kabla – rok ułożenia – długość – symbol użytkownika – symbol wykonawcy.
Rezystancja uziemienia kadzi ochronnego transformatorów R ≤ 3 Ω. Uziemienie transformatorów należy wykonać jako wspólne z uziemieniem roboczym punktu neutralnego dolnego uzwojenia transformatora. Kontrolny układ pomiarowy należy zainstalować w szafce pomiarowej zlokalizowanej obok złącza kablowego SN.
Układy pomiarowe zużytej energii elektrycznej należy wykonać w układzie pośrednim z wykorzystaniem przekładników prądowych SN napowietrznych CTS17 32/5 A/A, kl. 0.2S, Sn = 7,5 VA oraz przekładników napięciowych SN VTS 17 o mocy Sn = 7,5 VA i napięciach Un1 = 15 000:√3 V; Un2 = 100: √3 V. Plan linii kablowych przedstawia rysunek 1. Schemat układu zasilania przedstawia rysunek 2.

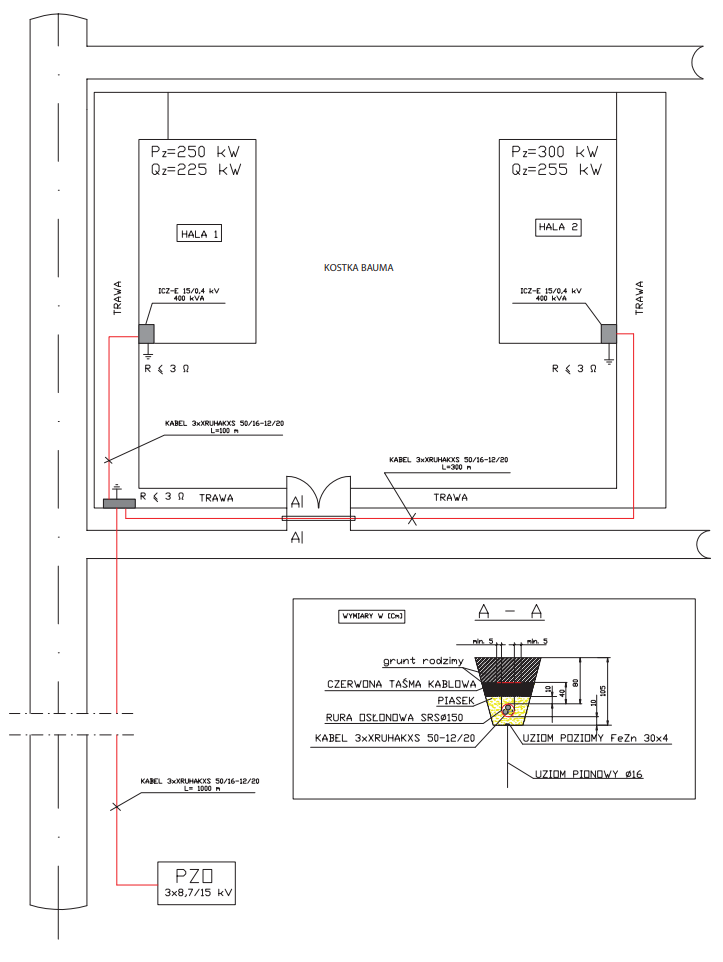

Rys. 1. Plan zasilania przemysłowych stacji transformatorowych ICZ-E; rys. J. Wiatr

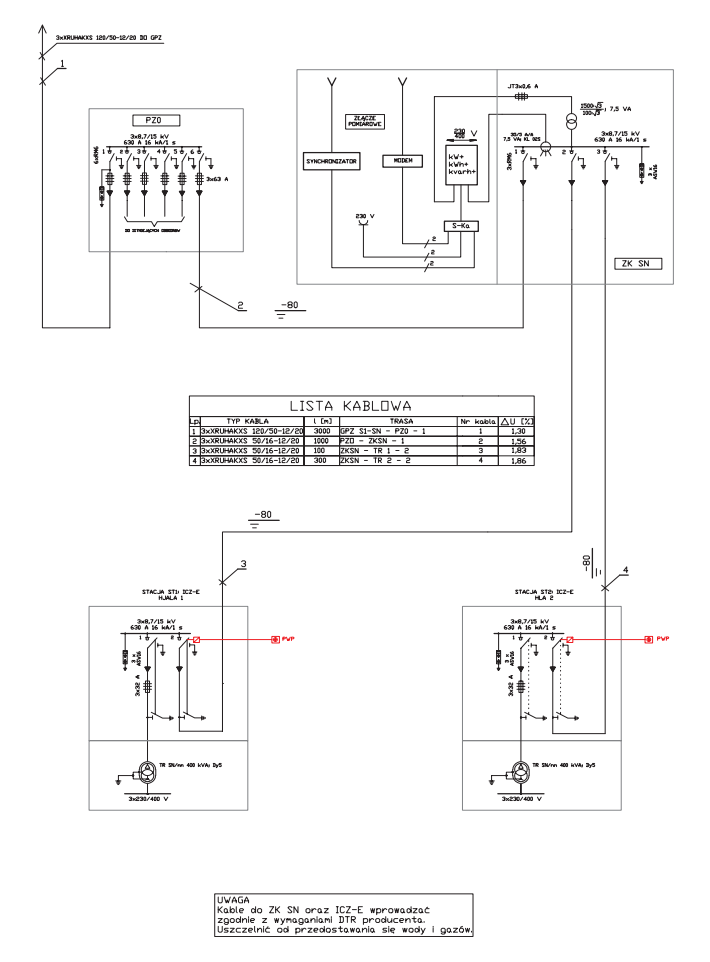

Rys. 2. Schemat układu zasilania przemysłowych stacji transformatorowych ICZ-E; rys. J. Wiatr
Obliczenia

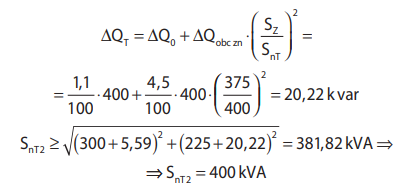

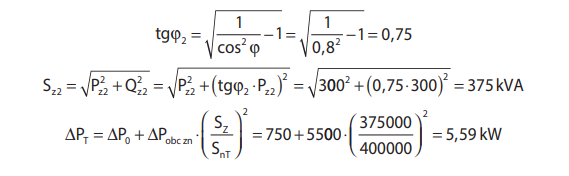

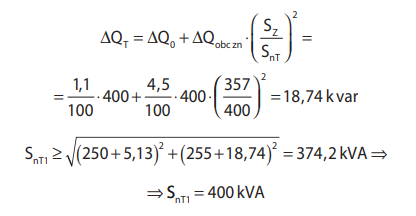

Sprawdzenie poprawności założonej mocy transformatorów:
Dobór zabezpieczeń transformatorów (SnT1 = SnT2 = SnT):
Zostaną przyjęte bezpieczniki VV C 10/17,5kV 32A 50N, produkcji ETI POLAM.

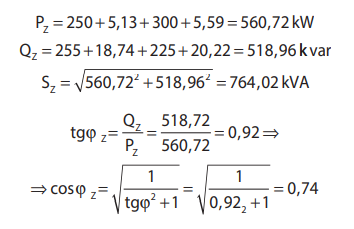

Moc zapotrzebowana przez projektowany obiekt oddziału remontowego:

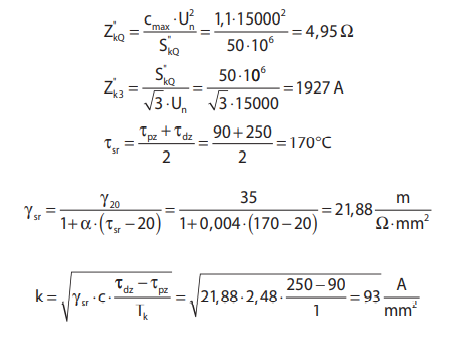

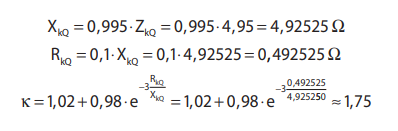

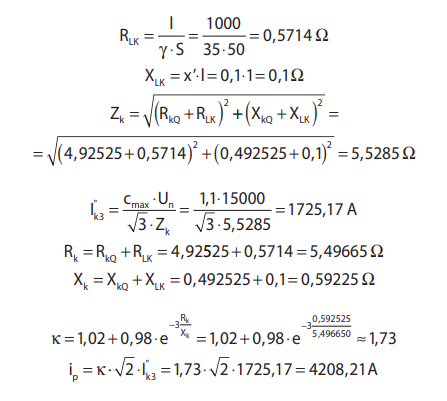

Prądy zwarciowe w PZO (miejsce przyłączenia projektowanej linii kablowej SN) oraz dobór kabla zasilającego SN:
Sprawdzenie żyły powrotnej na zwarcie dwufazowe:

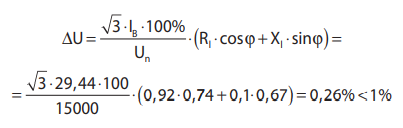

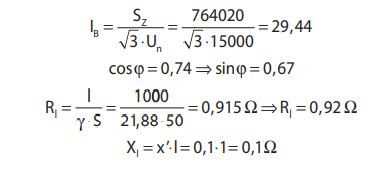

Sprawdzenie dobranego kabla z warunku spadku napięcia:
Dobór zabezpieczenia projektowanej linii kablowej, wychodzącej z PZO:
Zostaną przyjęte bezpieczniki VV C 10/17,5kV 63A 50N, produkcji ETI POLM.
Sprawdzenie warunku wybiórczości zabezpieczeń:
Warunek spełniony.
Sprawdzenie kabli zasilających transformatory z warunku spadku napięcia:

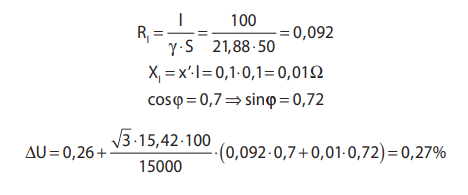

transformator 1:

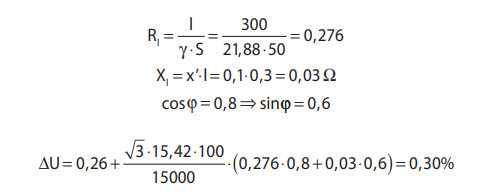

transformator 2:
Uwaga! Prądy zwarciowe wraz ze wzrostem odległości od PZO ulegają zmniejszeniu, podobnie jak elektromagnetyczna stała czasowa obwodu zwarcia. Pozwala to na przyjęcie przekroju przyjętego dla kabla doprowadzającego energię z PZO do ZK SN. W takim przypadku wystarczającym jest obliczenie spodziewanych spadków napięć i założenie spełnienia pozostałych warunków.
Wymagana rezystancja uziemienia transformatora:
Zgodnie z wymaganiami normy N SEP-E 001, w takim przypadku należy spełnić następujący warunek:
Uziemienie transformatorów należy wykonać jako wspólne z uziemieniem punktu neutralnego dolnego uzwojenia.
Ponieważ uziom zostanie wykonany jako kombinowany, rezystancje poszczególnych jego elementów wyniosą:
- pojedynczy uziom pionowy Φ16, długości 6 m (dolny koniec 7 m poniżej poziomu gruntu, a górny 1 m poniżej poziomu gruntu):
- uziom poziomy na głębokości 1 m:
- wartość wypadkowa uziemienia (10 uziomów pionowych oddalonych od siebie średnio o 20 m połączonych taśmą FeZn 30×4 stanowiącej uziom poziomy):
Warunek będzie spełniony.
Dobór przekładnika prądowego:
Zostaną przyjęte przekładniki prądowe CTS 12 40/5 A/A kl. 02S o mocy 7,5 VA:
Wymagane parametry zwarciowe przekładnika:
- prądy zwarciowe w ZK SN:
- znamionowy prąd dynamiczny:
- znamionowy krótkotrwały prąd cieplny (1-sekundowy):
Zostanie przyjęty przekładnik prądowy SN typu CTS 17 10/5 A/A kl. 0.2S o mocy Sn = 7,5 VA, Idyn = 25 kA oraz IthT1 = 20 kA, produkcji KPB Intra Polska Sp. z o.o.

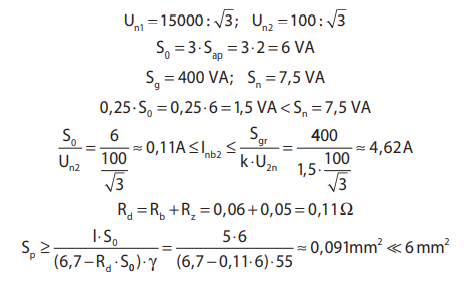

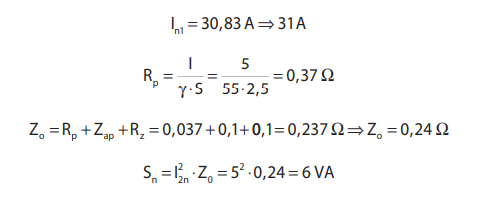

Dobór przekładników napięciowych:
gdzie:
Un1 – napięcie pierwotne przekładnika, w [V],
Un2 – napięcie wtórne przekładnika, w [V],
Sg – moc graniczna przekładnika, w [VA],
S0 – moc obciążenia przekładnika, w [VA],
Sn – moc znamionowa przekładnika, w [VA],
Sap – moc pobierana przez tor napięciowy licznika energii elektrycznej, w [VA],
Inb2 – prąd znamionowy zabezpieczenia instalowanego po stronie wtórnej przekładnika, w [A],
Sp – wymagany przekrój przewodu łączącego przekładniki z licznikiem zużytej energii, w [mm2],
Rb – rezystancja bezpiecznika, w [Ω],
Rz – rezystancja zestyków, w [Ω],
γ – konduktywność przewodu, w [m/(Ω·mm2],
S – przekrój przewodu, w [mm2],
Zn – znamionowa impedancja przekładnika, w [Ω],
l – długość przewodu lub kabla, [m]
Zap – impedancja wejściowa licznika zużytej energii, w [Ω],
Rz – rezystancja łączeń, w [Ω],
Rp – rezystancja przewodu łączącego licznik z przekładnikiem, w [Ω],
IBTr – spodziewany prąd obciążenia obwodu pierwotnego przekładnika prądowego, w [A],
In1 – znamionowy prąd pierwotny przekładnika prądowego, w [A],
In2 – znamionowy prąd wtórny przekładnika prądowego, w [A],
IthT1 – jednosekundowy prąd cieplny przekładnika prądowego, w [kA],
Idyn – prąd dynamiczny przekładnika prądowego, w [kA],
Ith – prąd zwarciowy cieplny, w [kA],
IBT – spodziewany prąd obciążenia transformatorów, w [A],
Ik” – początkowy prąd zawarcia, w [kA],
T – elektromagnetyczna stała czasowa obwodu zwarciowego, w [s],
x’- jednostkowa reaktancja linii elektroenergetycznej, w [Ω/km] (dla linii kablowej SN: x’=[0,1Ω/km],
ip – zwarciowy prąd udarowy, w [kA],
κ – współczynnik udaru, w [-],
S”kQ – moc zwarciowa, w [MV],
ZkQ – impedancja zwarciowa zastępcza Systemu Elektroenergetycznego, w [Ω],
τpz – początkowa temperatura zawarcia, w [K],
τdz – dopuszczalna temperatura zawarcia, w [K],
Tk – czas trwania zwarcia, w [s],
c – ciepło właściwe żyły przewodzącej przewodu lub kabla, w [J(cm3·K],
k – jednosekundowa gęstość prądu zwarciowego, w [A/mm2],
α – temperaturowy współczynnik rezystancji, w [K-1],
UL – napięcie dotykowe dopuszczalne, w [V],
η1; η2 – współczynniki wykorzystania uziomów, w [-] (zob. J. Strzałka, J. Strojny, Projektowanie urządzeń elektroenergetycznych, UWND AGH, Kraków 2008),
lu – długość uziomu, w [m],
du – średnica uziomu, dla uziomu poziomego połowa szerokości, w [m],
tu – głębokość ułożenia uziomu poziomego, w [m],
ρ – rezystywność gruntu, w [Ω·m].
Przyjęty został przekładnik napięciowy SN typu VTS17 o mocy 7,5 VA na napięcie pierwotne 15 000:√3 V oraz napięcie wtórne 100:√3 V , produkcji KPB Intra Polska Sp. z o.o. z bezpiecznikiem topikowym JT 0,6 A oraz kabel YKY 4×1,5.
Uwagi końcowe
- Ochrona przeciwporażeniowa przy uszkodzeniu – uziemienie.
- Rezystancja uziemienia stacji transformatorowej nie może przekraczać 3 Ω.
- Przy pracach budowlanych związanych z budową linii kablowej w miejscach uzbrojenia terenu roboty należy wykonywać ręcznie w porozumieniu oraz pod nadzorem użytkowników poszczególnych elementów uzbrojenia terenu.
- Po ułożeniu kabla, przed jego zasypaniem, należy rury osłonowe uszczelnić od przedostawania się wody i poddać całość linii kablowych inwentaryzacji geodezyjnej.
- Żyły powrotne poszczególnych kabli należy uziemić na obu końcach.
- Instalację ZK SN należy wykonać zgodnie z DTR producenta.
- Po wykonaniu linii kablowych należy wykonać badania odbiorcze.
W artykule pominięto PWP, który wchodzi w zakres projektu instalacji.
