Przemysłowe przemienniki częstotliwości w wielosilnikowych napędach dużych mocy

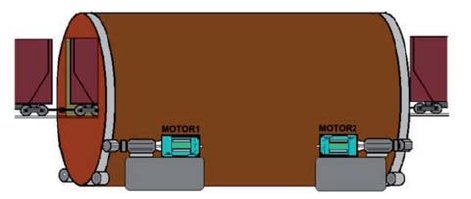

Wywrotnica wagonowa węgla Elektrowni Kozienice z dwoma silnikami klatkowymi mocy 45 kW zasilanymi indywidulanymi przemiennikami częstotliwości o konfiguracji M-S z referencją momentową

Wywrotnica wagonowa węgla Elektrowni Kozienice z dwoma silnikami klatkowymi mocy 45 kW zasilanymi indywidulanymi przemiennikami częstotliwości o konfiguracji M-S z referencją momentową

Zarówno rozwój półprzewodników mocy stosowanych w modułach falownikowych, jak i wektorowych metod sterowania silnikami synchronicznymi i asynchronicznymi spowodował rewolucyjne zmiany w budowaniu elektrycznych napędów przemysłowych. W ostatnich 20 latach nastąpił dynamiczny rozwój napędowych energoelektronicznych przemienników częstotliwości.

Zobacz także

Prądy doziemnie w napędach z przemiennikami częstotliwości zasilanymi z sieci górniczych

Prądy doziemnie w napędach z przemiennikami częstotliwości zasilanymi z sieci górniczych Prądy doziemnie w napędach z przemiennikami częstotliwości zasilanymi z sieci górniczych

Z publikacji [1, 2] wiadomo, że falownik napięciowy jest generatorem napięcia zaburzeń doziemnych, znanych w literaturze także jako zaburzenia wspólne uCMfal (rys. 1.). Ponieważ falownik napięciowy jest...

Z publikacji [1, 2] wiadomo, że falownik napięciowy jest generatorem napięcia zaburzeń doziemnych, znanych w literaturze także jako zaburzenia wspólne uCMfal (rys. 1.). Ponieważ falownik napięciowy jest generatorem napięcia zaburzeń doziemnych uCMfal, to w sieci IT powoduje ono przemieszczanie się punktu neutralnego transformatora zasilającego i zmodulowanie napięć fazowych zasilania. Przez to powstaje niebezpieczne dla zasilanego falownika odkształcenie napięcia fazowego transformatora od przebiegu...

Przemienniki częstotliwości jako źródła zaburzeń napięcia w nieuziemionych sieciach zasilania IT

Przemienniki częstotliwości jako źródła zaburzeń napięcia w nieuziemionych sieciach zasilania IT Przemienniki częstotliwości jako źródła zaburzeń napięcia w nieuziemionych sieciach zasilania IT

W artykule analizowany jest wpływ napędów z niskonapięciowymi przemiennikami częstotliwości dużych mocy zasilanych z sieci nieuziemionych, typu IT, na napięcie zasilania. Prądy upływu, które płyną przez...

W artykule analizowany jest wpływ napędów z niskonapięciowymi przemiennikami częstotliwości dużych mocy zasilanych z sieci nieuziemionych, typu IT, na napięcie zasilania. Prądy upływu, które płyną przez doziemne pojemności pasożytnicze, powodują zaburzenia fazowych napięć zasilających. Negatywne skutki prądów upływu wzrastają w przemiennikach dużych mocy z długimi kablami silnikowymi. Autor wykazał, że stosując pojemnościowy filtr EMC (ang. ElectroMagnetic Capability) na zasilaniu przemiennika częstotliwości...

Ochrona przed skutkami zwarć doziemnych w napędach z elektronicznymi przemiennikami częstotliwości

Ochrona przed skutkami zwarć doziemnych w napędach z elektronicznymi przemiennikami częstotliwości Ochrona przed skutkami zwarć doziemnych w napędach z elektronicznymi przemiennikami częstotliwości

Zagadnienia ochrony przeciwporażeniowej w przemysłowych instalacjach napędowych z napięciowymi przemiennikami częstotliwości ciągle budzą dyskusje zarówno wśród pracowników dozoru, jak i eksploatatorów....

Zagadnienia ochrony przeciwporażeniowej w przemysłowych instalacjach napędowych z napięciowymi przemiennikami częstotliwości ciągle budzą dyskusje zarówno wśród pracowników dozoru, jak i eksploatatorów. Przemiennik częstotliwości jest podstawowym urządzeniem elektroniki przemysłowej w napędach silników indukcyjnych ze sterowaną czy regulowaną prędkością wału. Wiedza o zjawiskach wpływających na pracę aparatów elektrycznych stosowanych w celu zapewnienia bezpiecznej eksploatacji napędów z elektronicznymi...

Streszczenie

Wielosilnikowe napędy dużych mocy z silnikami indukcyjnymi zasilanymi napięciowymi przemiennikami częstotliwości często występują w konfiguracji typu master-slave (M-S). W publikacji autor omawia właściwości wykonanych w Polsce napędów
M-S współpracujących zarówno ze sztywnym, jak i elastycznym wałem napędowym maszyny roboczej. Autor koncentruje się na zastosowaniach niskonapięciowych przemienników częstotliwości z modelem wektorowym silnika typu FOC (ang. field oriented control) do napędów maszyn o dużym obciążeniu silników w chwili rozruchu.

Abstract

Multi-motor drives with Variable Frequency Converters (VFC) have usually a Master-Slave (M-S) configuration. In this paper author presents the big power M-S drives made in Poland where VSC are supplied with low voltage power network and drives are loaded with inflexible and flexible transmission shaft. Mainly Field Oriented Control (FOC) VFC are described to start the heavy loaded multi-motors drives.

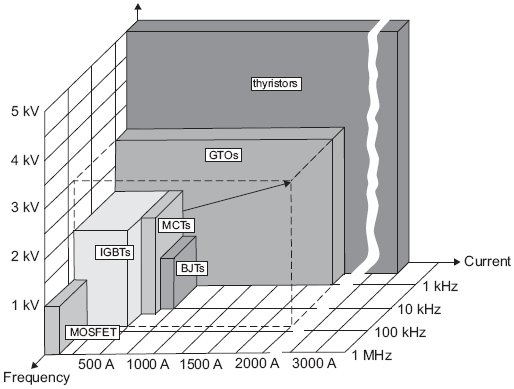

Na rysunku 1. przedstawiono osiągane przez pojedyncze elementy półprzewodnikowe mocy prądy przewodzenia i napięcia blokowania. Ze wzrostem częstotliwości przełączania półprzewodnika – załączanie/wyłączanie, rosną straty dynamiczne, co jest zasadniczą przyczyną strat cieplnych przemiennika częstotliwości. Możliwości odprowadzania ciepła od radiatora falownika determinują obecnie gabaryty przemienników częstotliwości. Z rysunku 1. wynika, że pojedynczy tranzystor IGBT (ang. Isolated Gate Bipolar Transistor) stosowany w niskonapięciowych falownikach przełącza prąd rzędu 500 A, a więc może być wykorzystywany do budowy trójfazowego półmostkowego falownika napięciowego zasilającego silniki klatkowe o mocach rzędu 250 kW/400 V.

W rozwiązaniach konstrukcyjnych przemienników częstotliwości, gdzie jeden moduł falownika jest wykorzystywany jako równoległe połączenie trzech tranzystorów mocy, prądy te osiągają wartość 1500 A. Wówczas przemiennik częstotliwości osiąga moce 750 kW.

Obecnie producenci przemienników częstotliwości dużych mocy powszechnie stosują modele wektorowe silnika klatkowego do sterowania procesem przełączania elementów półprzewodnikowych falownika. Dąży się do maksymalizowania momentu napędowego silnika przy minimalizowaniu prądu fazowego silnika, zapewnienia dużej dynamiki silnika oraz zapewnienia dużego momentu startowego przy ograniczeniu prądu silnika. Osiągi mechaniczne uzyskiwane przez wektorowe przemienniki częstotliwości zależą od wykorzystywanej metody sterownia wektorowego silnika. Podstawowe metody sterowania silnikami asynchronicznymi przedstawiono na rysunku 2.

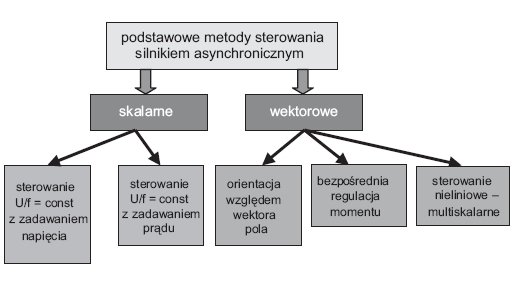

Wykorzystanie modelu skalarnego silnika nie wymaga stosowania skomplikowanych algorytmów obliczeniowych. Metody sterowania skalarnego były stosowane powszechnie w latach 90. poprzedniego wieku, kiedy procesory sygnałowe nie miały obecnych możliwości obliczeniowych. Niemniej wiele typowych aplikacji przemysłowych nie wymaga właściwości uzyskiwanych przez przemienniki z wektorowym modelem sterowania silnikiem. Aplikacje o ograniczonej dynamice i określonej charakterystyce zmian momentu obciążenia silnika w funkcji prędkości wału, np. w napędach pompowo-wentylatorowych, mogą z powodzeniem wykorzystywać tańsze skalarne przemienniki częstotliwości.

Skalarne przemienniki częstotliwości zwykle też występują w podstawowej ofercie głównych dostawców światowych. W ofertach handlowych są dostępne w zakresie małych mocy, do ok. 50 kW. Relatywnie niski koszt zakupu skalarnego przemiennika częstotliwości skutkuje tym, że w przypadku uszkodzenia jego obwodu mocy jest on zwykle wymieniany na nowy.

Do przemysłu powszechnie wprowadza się już napędy, w których silniki są zasilane z przemienników częstotliwości. Sporadycznie stosowane są jeszcze napędy z wykorzystaniem półprzewodnikowych urządzeń łagodnego rozruchu.

Napięciowe przemienniki częstotliwości z silnikami synchronicznymi z magnesami stałymi zdominowały robotykę. Niemniej są już próby powiększenia mocy silników synchronicznych z magnesami stałymi i stosowania ich w napędach o mocach rzędu pojedynczych megawatów [3].

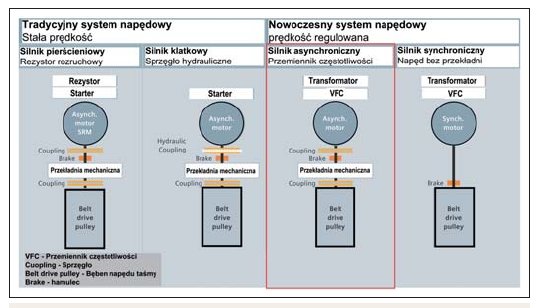

Ciekawą alternatywą dla niskoobrotowych napędów z silnikami klatkowymi dużych mocy zasilanych przemiennikami częstotliwości są już silniki synchroniczne o wzbudzeniu prądem stałym, które są zasilane ze specjalizowanych przemienników częstotliwości. Przykładem napędu z zastosowaniem silnika synchronicznego o mocy kilku MW zasilanego przemiennikiem częstotliwości jest napęd przenośnika taśmowego przedstawiony na rysunku 3. W Polsce nie ma jeszcze napędu powierzchniowego przenośnika taśmowego z wykorzystaniem silnika synchronicznego i przemiennika częstotliwości.

W przedstawionym na rysunku 3d napędzie uzyskano duży moment napędowy silnika synchronicznego przy niskich obrotach wału silnika. Takie rozwiązanie umożliwiło wyeliminowanie przekładni mechanicznej i sprzęgieł, które są niezbędne, jeśli stosowany jest silnik klatkowy zasilany przemiennikiem częstotliwości (rys. 3c).

Napędy wielosilnikowe master-slave

Wielosilnikowe układy napędowe długich wałów napędowych to głównie rozwiązania z wykorzystaniem konfiguracji typu master-slave (M-S), gdzie zadający przemiennik częstotliwości steruje nadążnymi przemiennikami częstotliwości. Na rysunku 4. przedstawiono model sterowania wektorowego silnikiem, w którym zadawana jest referencja prędkościowa do wymuszania zadanej prędkości wału silnika klatkowego. Przedstawiony model wektorowy silnika typu FOC (ang. Field Oriented Control) jest zaimplementowany w mikrokontrolerze Texas Instruments TMS320F28035. Istotną zaletą wektorowych przemienników częstotliwości typu FOC jest zdolność uzyskiwania dużego momentu startowego silnika.

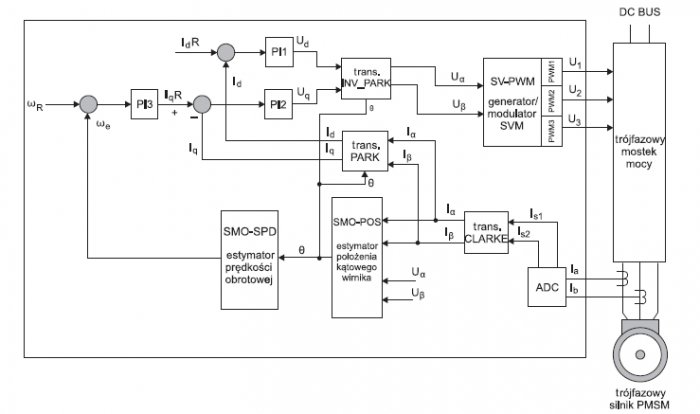

Referencja prędkościowa ωR jest powszechnie wykorzystywana do sterowania prędkością sztywnego wału napędowego maszyny roboczej silnikami zasilanymi przemiennikami częstotliwości. W układach grupowych typu M-S referencja prędkościowa steruje przemiennikami pełniącymi funkcję Master (napęd zadający), a przemienniki pełniące funkcję Slave mogą być sterowane referencją prędkościową lub momentową. Podstawowe konfiguracje napędów M-S przedstawia rysunek 5.

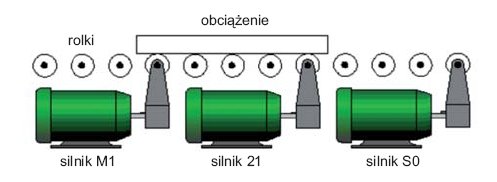

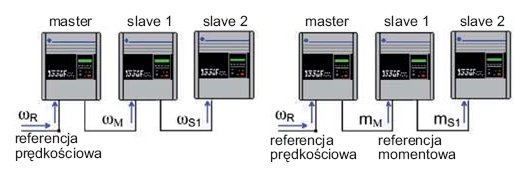

Konfiguracja napędów M-S według rysunku 5a zapewnia precyzyjne utrzymywanie prędkości poszczególnych silników, natomiast ich obciążenie może być dowolnie zmienne. Sterowanie z referencją prędkościową zapewnia pracę poszczególnych silników z równymi lub różnymi, ale ściśle określonymi prędkościami wałów silników. Zmiany obciążeń silników mają tu zwykle pomijalny wpływ na różnice prędkości wałów silników. Różnice prędkości silników wynikają jedynie z dynamicznych zmian wartości poślizgu poszczególnych silników.

Sterowanie przemiennikami częstotliwości według rysunku 5a może być zastosowane w napędzie przenośnika rolkowego przedstawionego na rysunku 6.

W przypadku długiego bębna wypełnionego przemieszczającą się masą i wielosilnikowym napędem M-S o referencji prędkościowej ωR, przemienników nadążnych (rys. 5a), np. korownika maszyny papierniczej, może dochodzić do wprowadzania części silników w pracę nadsynchroniczną. Niekontrolowane wprowadzanie silnika w stan pracy nadsynchronicznej bez możliwości rozproszenia nadmiarowej energii obwodu DC przemiennika częstotliwości może powodować awaryjne zatrzymywanie maszyny i niepożądane przestoje technologiczne. W takich zastosowaniach korzystniejsze jest wykorzystanie napędu M-S o referencji momentowej dla silników nadążnych przedstawionej na rysunku 5b.

Konfiguracja napędów M-S według rysunku 5b zapewnia możliwość precyzyjnego sterowania obciążeniem poszczególnych silników. Średnią prędkość napędu wyznacza przemiennik pełniący funkcję master (przemiennik zadający), a przemienniki slave (nadążne) mogą mieć różne prędkości umożliwiające wytworzenie zadanego przez przemiennik master (zadający) momentu obciążenia.

Zasadę sterowania prędkościowego i momentowego przemienników częstotliwości nadążnych w konfiguracji M-S można opisać równaniami:

gdzie:

Ms – moment silnika,

vs – prędkość silnika,

SP – oznacza sterowanie prędkością wału silnika niezależnie w określonym przedziale obciążeń,

SM – oznacza sterowanie momentem napędowym silnika w określonym przedziale prędkości,

Sterowanie przemiennikami częstotliwości według rysunku 5b może być zastosowane w napędzie wywrotnicy wagonowej przedstawionej na rysunku 7. [7].

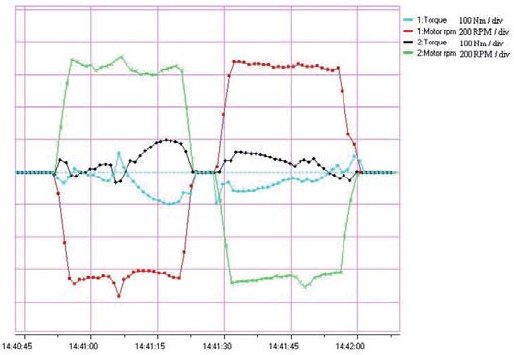

Przebiegi momentów obciążenia silników wywrotnicy wagonowej, w czasie wysypywania węgla, przedstawiono na rysunku 8. Wynika z niego, że w czasie pracy wywrotnicy wagonowej występuje stan pracy generatorowej silników, który umożliwia wytworzenie momentu hamującego dla zapewnienia stałej prędkości przewracania wagonu przy jego opróżnianiu.

Innym zastosowaniem konfiguracji M-S z wykorzystaniem referencji momentowej do sterowania silnikami slave jest napęd długiego przenośnika taśmowego. Zastosowane rozwiązanie zapewnia możliwość równomiernego obciążenia silników napędu przenośnika tak w czasie rozruchu, jak i w czasie pracy ustalonej niezależnie od wydatku koparki węgla czy nadkładu (nadawy). Omawiane rozwiązanie zastępuje tradycyjne napędy taśmy przenośnika z wykorzystaniem rozruchu rezystorowego silników pierścieniowych i umożliwiło bezstratną regulację prędkości taśmy w szerokim zakresie. Napędy długich przenośników nadkładowo-węglowych o regulowanej prędkości taśmy są już od 2006 roku eksploatowane w Kopalni Węgla Brunatnego „Konin” SA [8].

Referencja prędkości lub momentu od przemiennika zadającego może być zadawana do przemienników nadążnych bezpośrednio, lub za pośrednictwem sterownika PLC. W sterowniku PLC może następować przetwarzanie referencji przemiennika zadającego, np. dla proporcjonalnego zwiększenia lub zmniejszenia wartości referencji dla poszczególnych przemienników nadążnych.

Sterowanie M-S z referencją momentu powoduje wyrównanie obciążeń wszystkich silników umożliwiając ich różną prędkość w zadanym przedziale wartości.

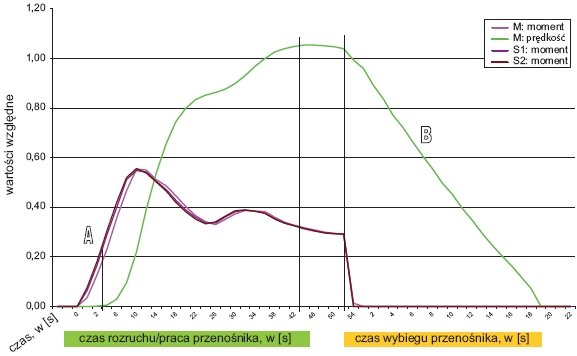

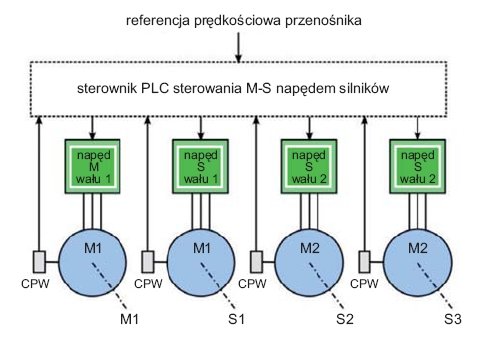

Na rysunku 9. przedstawiono konfigurację napędu M-S z referencją momentową silników nadążnych długiego przenośnika taśmowego. Zastosowane sterowanie z referencją momentu wyznaczaną przez przemiennik master umożliwiło wyrównanie momentów obciążeń wszystkich czterech silników. Napęd przenośnika charakteryzuje się łagodnym rozruchem taśmy i płynną regulacją prędkości taśmy. Przebiegi czasowe momentów obciążeń poszczególnych silników i średnią prędkość przenośnika taśmowego o długości 880 m pracującego w górniczym zakładzie odkrywkowym „Drzewce” w KWB „Konin” SA przedstawiono na rysunku 10. Zastosowana metoda sterowania silnikami przenośnika taśmowego umożliwia stosowanie napędów pośrednich przenośnika taśmowego synchronizowanych z napędem głównym [9] w funkcji wytworzonego momentu.

Podsumowanie

Napędy przemysłowe z napięciowymi przemiennikami częstotliwości i silnikami sterowanymi niezależnie według algorytmu wymuszonego przez sterownik programowany PLC nie stwarzają istotnych trudności projektowych.

W napędach grupowych pracujących na sztywny lub elastyczny wał napędowy zwykle stosuje się odpowiedną konfigurację M-S silników.

W napędach sztywnych bębnów napędowych, o ustalonej charakterystyce obciążenia w funkcji prędkości obrotowej wału silnika, można stosować konfigurację M-S z referencją prędkościową silników nadążnych.

W napędach wielosilnikowych z wałem napędowym maszyny roboczej elastycznie połączonym z obciążeniem, korzystnymi cechami napędowymi charakteryzuje się konfiguracja M-S, w której silniki nadążne sterowane są momentem obciążenia silnika pełniącego funkcję wiodącą.

Literatura

  1. N. Mohan, T. Undeland & W. Robbins, Power Electronics: Converters, Applications and Design, 2nd Edition, Wiley, New York 1995.
  2. A. Lewicki, J. Guziński, Sterowanie skalarne silnikiem indukcyjnym. Katedra napędu Elektrycznego, Politechnika Gdańska, Gdańsk 2010.
  3. J. Zawilak, Przyszłość energooszczędnych silników synchronicznych z magnesami trwałymi”, Politechnika Wrocławska, ELGOR, Wrocław 2012.
  4. Siemens – Simine for conveyors. Information note – E20001-A230-T195-X-7600, 2012.
  5. Texas Instruments, Trójfazowy falownik wektorowy – zestaw ewaluacyjny TMS320F28035: Elektronika Praktyczna 4/2010.
  6. Allen-Bradley Load Sharing Applications for AC Drives, Publi cation DRIVES-WP001A-EN-P – June, 2000.
  7. B. Szymański, J. Szymański, Sterowanie przemiennikami częstotliwości dwusilnikowego napędu wywrotnicy wagonowej węgla kamiennego, „Logistyka” nr 3/2007.
  8. J. Szymański, Zagadnienia logistyczne i ekonomiczne transportu węgla brunatnego w kopalniach z zastosowaniem przenośników o regulowanej prędkości taśmy, „Logistyka” nr 4/2009.
  9. Z. Kasztelewicz, J. Szymański, Nowa metoda sterowania napędem przenośników taśmowych o regulowanej prędkości taśmy w kopalniach węgla brunatnego, „Przegląd Górniczy” nr 1/2008.
