Zastosowanie termowizji w diagnostyce urządzeń elektrycznych

Redakcja | 2009-07-20
Fot. 1 Przykładowy termogram wyświetlany na kamerze termowizyjnej

Fot. 1 Przykładowy termogram wyświetlany na kamerze termowizyjnej

Pomiary termowizyjne znajdują zastosowanie we wszystkich przypadkach, w których na podstawie wartości oraz rozkładu temperatury na powierzchni badanego obiektu można oceniać jego stan techniczny. Najpopularniejszym sposobem wykrywania uszkodzeń urządzeń elektroenergetycznych jest wykorzystanie badań termowizyjnych, które stanowią ok. 70% wykonywanych pomiarów.

Zobacz także

Termowizja - zasady ogólne, środowisko pomiarowe, budowa kamer, przykłady zastosowania

Termowizja - zasady ogólne, środowisko pomiarowe, budowa kamer, przykłady zastosowania Termowizja - zasady ogólne, środowisko pomiarowe, budowa kamer, przykłady zastosowania

Celem artykułu jest przybliżenie Czytelnikom tematyki związanej z promieniowaniem podczerwonym, budową kamer i wykonywaniem pomiarów termowizyjnych.

Celem artykułu jest przybliżenie Czytelnikom tematyki związanej z promieniowaniem podczerwonym, budową kamer i wykonywaniem pomiarów termowizyjnych.

Diagnostyka termowizyjna instalacji elektroenergetycznych przy zastosowaniu kamer termowizyjnych

Diagnostyka termowizyjna instalacji elektroenergetycznych przy zastosowaniu kamer termowizyjnych Diagnostyka termowizyjna instalacji elektroenergetycznych przy zastosowaniu kamer termowizyjnych

Pomiary termowizyjne znajdują zastosowanie we wszystkich przypadkach, w których na podstawie wartości oraz rozkładu temperatury na powierzchni badanego obiektu można oceniać jego stan techniczny. Najpopularniejszym...

Pomiary termowizyjne znajdują zastosowanie we wszystkich przypadkach, w których na podstawie wartości oraz rozkładu temperatury na powierzchni badanego obiektu można oceniać jego stan techniczny. Najpopularniejszym sposobem wykrywania uszkodzeń urządzeń elektroenergetycznych jest wykonanie badań termowizyjnych, które stanowią około 70% wykonywanych pomiarów.

Detektory podczerwieni a możliwości diagnozowania urządzeń i instalacji elektrycznych przy zastosowaniu kamer termowizyjnych

Detektory podczerwieni a możliwości diagnozowania urządzeń i instalacji elektrycznych przy zastosowaniu kamer termowizyjnych Detektory podczerwieni a możliwości diagnozowania urządzeń i instalacji elektrycznych przy zastosowaniu kamer termowizyjnych

Diagnostyka termograficzna stosowana jest wszędzie tam, gdzie stan urządzenia może ujawnić się przez zmianę rozkładu temperatury na jego powierzchni. We wszystkich urządzeniach transmitujących lub zasilanych...

Diagnostyka termograficzna stosowana jest wszędzie tam, gdzie stan urządzenia może ujawnić się przez zmianę rozkładu temperatury na jego powierzchni. We wszystkich urządzeniach transmitujących lub zasilanych energią elektryczną przed uszkodzeniem lub w stanie krytycznym wzrasta temperatura, powyżej stanu normalnego. Poprzez wykrycie i wskazanie anomalii temperaturowych, bardzo często niewidocznych dla ludzkiego oka, termowizja pozwala na podjęcie działań prewencyjnych. Kamera termowizyjna jest dobrym...

Obraz termowizyjny umożliwia wykrywanie usterek, których nie jesteśmy w stanie zobaczyć wzrokiem. Wszędzie tam, gdzie płynie prąd i występuje rezystancja, wydziela się ciepło i wzrasta temperatura. Podwyższona rezystancja występuje w miejscach połączeń, stąd wszelkie złączki są pod szczególną kontrolą termograficzną. Dotyczy to kontroli generatorów, linii elektroenergetycznych, transformatorów i rozdzielnic wraz z bateriami kondensatorów.

Wykrycie elementu przegrzanego i prawidłowa klasyfikacja zagrożenia zależna od obciążenia prądowego i przyrostu temperatury - to typowe zadania kontroli termograficznej. Warto zwrócić uwagę na fakt, że polskie firmy, które są ubezpieczane w zachodnich korporacjach ubezpieczeniowych, muszą minimum raz do roku wykazać się termowizyjnym przeglądem swoich instalacji elektrycznych na dowód bezpieczeństwa przeciwpożarowego [1].

Termografia

Termografia zwana potocznie termowizją opiera się na detekcji i rejestracji promieniowania podczerwonego emitowanego przez obiekty, których temperatura jest wyższa od zera bezwzględnego i przekształceniu tego promieniowania na światło widzialne. Otrzymany obraz termalny jest odwzorowaniem pola temperaturowego na powierzchni badanego obiektu. Badania takie możemy wykonywać za pomocą specjalnych urządzeń zwanych kamerami termowizyjnymi.

Kamera termowizyjna służy do bezkontaktowego zobrazowania rozkładu temperatury na obserwowanej powierzchni na podstawie pomiaru mocy promieniowania podczerwonego emitowanego przez poszczególne elementy tej powierzchni [2]. Dzięki temu możliwe jest uwidocznienie kierunków przepływu ciepła, szybki przegląd dużych powierzchni, czy znalezienie punktowego źródła ciepła. Po skierowaniu kamery na jakiś obiekt, podzespół, część instalacji, budynek, linię technologiczną czy energetyczną linię przesyłową, na ciekłokrystalicznym wyświetlaczu ukazuje się obraz odwzorowujący promieniowanie obiektu w podczerwieni (fot. 1).

Wyniki takich badań otrzymujemy w postaci barwnych obrazów zwanych termogramami. Każdej barwie zarejestrowanej na termogramie odpowiada na skali temperatur określona temperatura zarejestrowana przez kamerę termowizyjną. Z reguły barwami jasnymi oznacza się powierzchnie o wysokiej temperaturze, natomiast kolorami ciemniejszymi - powierzchnie o temperaturze niższej. Ponadto do analizy zarejestrowanych obrazów termalnych wykorzystuje się specjalistyczne programy komputerowe, które umożliwiają precyzyjne określenie temperatury w wyznaczonym miejscu. Porównując termogramy wykonane w różnym czasie lub na różnych obiektach łatwo wyłowić wspólne tendencje i różnice, dzięki określeniu pola temperatury na powierzchni urządzenia (fot. 2).

Warunki pomiarów termowizyjnych

Prawidłowo pracujące złącze elektryczne nie powinno wykazywać temperatur wyższych od temperatur łączonych elementów. Jednak na skutek długotrwałego przepływu prądu o dużym natężeniu i pod wpływem zmęczenia materiału czy korozji powierzchni styków, stopniowo pogarsza się stan złączy. Technika termowizyjna wykorzystuje efekt wzrostu temperatury złącza prądowego, proporcjonalny do rezystancji złącza oraz do wartości przepływającego prądu. Wartość temperatury oraz jej przyrost w odniesieniu do innych elementów układu jest podstawowym kryterium oceny w metodzie pomiaru termowizyjnego [1].

W poszczególnych krajach wymagania dotyczące stopnia obciążenia instalacji podczas badania termowizyjnego znacznie się różnią. W Polsce jako minimalną wartość przyjęto 40% obciążenia znamionowego badanego toru prądowego. Jednak zarówno w krajach zachodnich, jak i w kryteriach oceny wyników pomiarów opracowanych w krajowych zakładach elektroenergetycznych dopuszcza się 30% obciążenie. Przy czym prędkość przepływu powietrza nie może przekraczać 4 m/s. Zapewnienie odpowiednio dużego obciążenia prądowego badanych elementów zwiększa dokładność pomiarów i pozwala na wiarygodną ocenę ich wyników. Praktyka wykazuje jednak, że pomiary powinno się wykonać nawet wtedy, gdy obciążenie jest niskie. Niewykrycie wad nie zmieni wiedzy o instalacji, natomiast ich wykrycie dowodzić będzie rangi zagrożenia (fot. 4).

Termowizyjne oględziny jednego toru prądowego trwają bardzo krótko. Jednoczesna obserwacja znacznego obszaru, a przy tym wysoka rozdzielczość umożliwiająca wykrycie małych gradientów temperatury na poziomie 0,1 ºC powodują, że pominięcie ewidentnej wady jest bardzo mało prawdopodobne.

Sposoby wykrywania wad

Ocena zmierzonej wartości temperatury połączeń prądowych zależy od przyrostu temperatury zacisku względem temperatury przyłączonych przewodów oraz od warunków pomiaru: temperatury otoczenia, prędkości przepływu powietrza czy wartości prądu obciążenia. Kontroli termowizyjnej poddawane są wszystkie urządzenia w torze prądowym rozdzielni, od szyn zbiorczych poprzez odłącznik szynowy, wyłącznik mocy, przekładnik prądowy, przekładnik napięciowy, odłącznik liniowy, kończąc na transformatorze, lub pierwszy słup linii za ogrodzeniem stacji albo na głowicy kablowej, lub przepuście ściennym - w przypadku rozdzielni wnętrzowej.

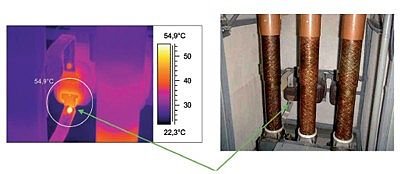

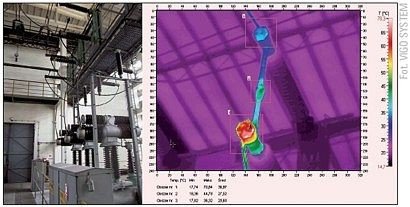

Wykrywanie wadliwych połączeń w rozdzielni rozkłada się na dwa etapy. W pierwszym wykrywa się połączenia o podwyższonej temperaturze, a następnie, już z bliskiej, lecz bezpiecznej odległości, mierzy się temperaturę podejrzanego elementu (fot. 5).

Po dokonaniu pomiaru otrzymany termogram rejestruje się w wewnętrznej pamięci. Przy wykonywaniu termogramu zwraca się uwagę na odpowiednie wyeksponowanie przegrzanego elementu tak, aby w polu widzenia były również inne elementy o normalnej temperaturze pracy [1].

Przyczyną nadmiernego przyrostu temperatury może być niestarannie zaprasowany przewód w zacisku, wadliwe połączenie zacisku z wyłącznikiem, głowicą odłącznika lub przekładnikiem prądowym. Przekładniki prądowe często wykazują przyrosty temperatury na głowicach będące wynikiem złego połączenia elementów przekładni. W rozdzielniach średniego napięcia słabymi punktami przekładników prądowych są ich fabryczne połączenia wyprowadzeń z uzwojeniem pierwotnym (fot. 6).

Transformatory rozdzielcze także podlegają oględzinom termowizyjnym zarówno w czasie ich normalnej eksploatacji, jak i podczas produkcji lub remontu. W eksploatowanych transformatorach kontroli termowizyjnej poddaje się zewnętrzne powierzchnie kadzi z olejem i pokrywy, osprzęt, izolatory przepustowe oraz zaciski przyłączeniowe. Głównym celem kontroli kadzi i pokrywy transformatora jest wykrycie anomalii temperaturowych w rozkładzie temperatury na ich powierzchni. Wywołane mogą być one oddziaływaniem rozproszonego strumienia magnetycznego na stalową kadź transformatora. W celu wyeliminowania tego zjawiska stosuje się ekran magnetyczny w postaci miedzianego płaszcza lub z bloków płyt z blachy transformatorowej, którymi wyłożone jest wnętrze kadzi [1]. Jednak każde uszkodzenie lub nieciągłość tego ekranu wywołuje lokalne przyrosty temperatury na ścianach kadzi [1] (fot. 3).

Literatura

  1. Pomiary termowizyjne w praktyce, pod red. H. Madury, Agenda Wydawnicza PAK-u, Warszawa 2004.
  2. K. Kupras, P. Rutkowski, Nowoczesne techniki kontroli instalacji i urządzeń z zastosowaniem kamer termowizyjnych, „elektro.info” 11/2005.
  3. Materiały firmy Vigo System.
  4. Materiały firmy Techmadex.
