Uproszczony projekt instalacji elektrycznych budynku mieszkalnego jednorodzinnego z funkcją punktu przedszkolnego

mgr inż. Julian Wiatr , inż. Maria Korona | elektro.info 1-2/2009 | 2009-02-02

W linii ogrodzenia posesji zakład energetyczny zainstalował złącze kablowe z układem pomiarowym bezpośrednim. Układ pomiarowy został zainstalowany w nadstawce pomiarowej zamontowanej nad złączem kablowym. Za układem pomiarowym zostało zainstalowane zabezpieczenie zalicznikowe wykonane wyłącznikiem nadprądowym selektywnym S90 o prądzie znamionowym In=40 A. Impedancja obwodu zwarciowego na zaciskach złącza kablowego wynosi dla zwarć jednofazowych Zk1=0,35 Ω.

Zobacz także

Obciążalność prądowa przedłużaczy bębnowych

W warunkach przemysłowych, a zwłaszcza na placach budów, do zasilania urządzeń przenośnych powszechnie wykorzystuje się przedłużacze bębnowe. Ich ogólna dostępność, przy umiarkowanej cenie, powoduje, że coraz więcej tych urządzeń pracuje w instalacjach elektrycznych. Bardzo często ich użytkownicy zapominają jednak, że przedłużacze – tak jak każde urządzenie elektryczne – muszą spełniać odpowiednie wymagania.

Rozłączniki i bezpieczniki nn – zagadnienia wybrane

Rozdzielnice niskonapięciowe są elementami złożonymi z jednego lub kilku łączników niskiego napięcia, które współpracują z urządzeniami sterowniczymi, sygnalizacyjnymi oraz pomiarowymi [1]. Dodatkowo służą...

Rozdzielnice nn i ich wyposażenie

Zespół zgrupowanych urządzeń elektroenergetycznych wraz z szynami zbiorczymi, połączeniami elektrycznymi, elementami izolacyjnymi i osłonami nazywany jest rozdzielnicą. Służy ona do rozdziału energii elektrycznej i łączenia oraz zabezpieczania linii lub obwodów. W zależności od ich przeznaczenia, parametrów znamionowych oraz właściwości technicznych wynikających z rozwiązania konstrukcyjnego, rozdzielnice są urządzeniami bardzo zróżnicowanymi. Rozdzielnice niskonapięciowe są elementami złożonymi...

Podstawa opracowania

PN-IEC 60364 Instalacje elektryczne w obiektach budowlanych.
PN-SEP-E 004 Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa.
PN-EN 12464-1 Światło i oświetlenie. Oświetlenie miejsc pracy. Część 1: Miejsca pracy we wnętrzach.
PN-EN 1838:2005 Zastosowanie oświetlenia. Oświetlenie awaryjne.
PN-92/N-01255 Barwy bezpieczeństwa i znaki bezpieczeństwa.
PN-92/N-1256/01 Znaki bezpieczeństwa. Ochrona przeciwpożarowa.
PN-92/N-1256/02 Znaki bezpieczeństwa. Ewakuacja.
PN-N 01256-5 Znaki bezpieczeństwa. Zasady umieszczania znaków bezpieczeństwa na drogach ewakuacyjnych i drogach pożarowych.
Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (DzU nr 75/2002, poz. 690 oraz DzU nr 109/2004, poz. 1156).
Rozporządzenie Ministra Gospodarki z dnia 4 maja 2007 roku w sprawie szczegółowych warunków funkcjonowania systemu elektroenergetycznego (DzU nr 93/2007, poz. 623 z późniejszymi zmianami).
Uzgodnienia trasy WLZ w ZUDT.
Projekt architektoniczny oraz projekt branży sanitarnej budynku.
Projekt oświetlenia wykonany za pomocą programu „DIALUX”.
Ustalenia z inwestorem oraz użytkownikiem podczas wizji lokalnej.
Uzgodnienia międzybranżowe oraz uzgodnienia z rzeczoznawcą ds. zabezpieczeń ppoż. oraz rzeczoznawcą ds. bhp.

Stan projektowany

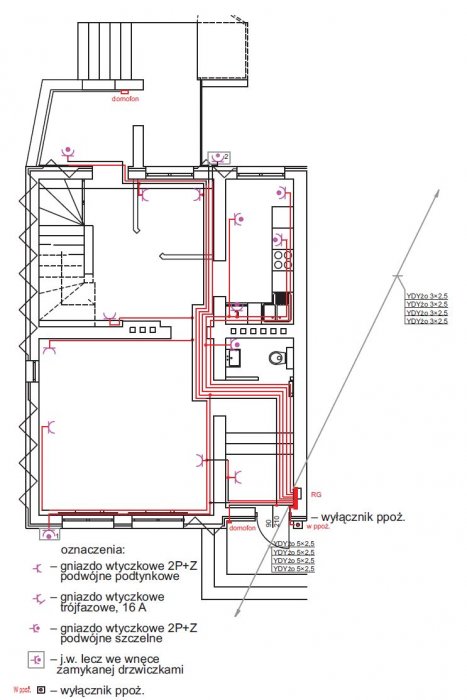

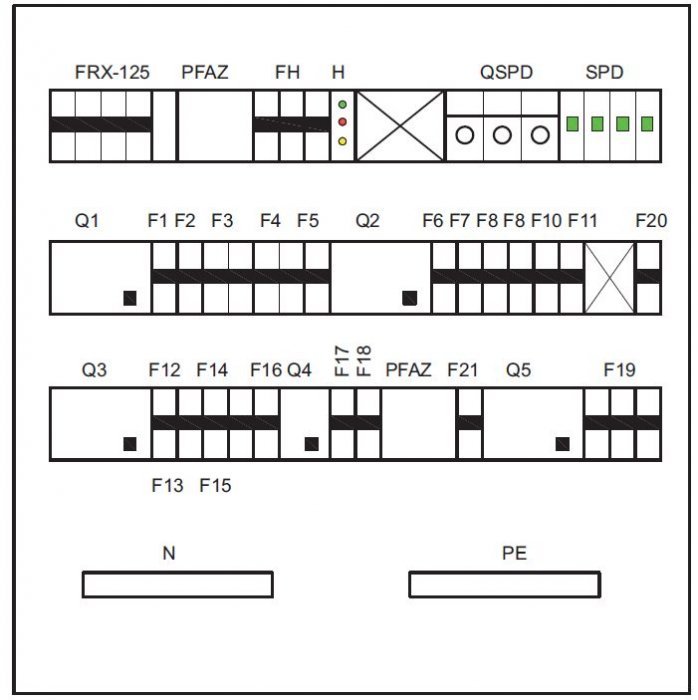

W miejscu wskazanym na rysunku 8. należy zainstalować Rozdzielnicę Główną (RG), którą należy wykonać z materiałów nieprzewodzących zgodnie z rysunkiem 3. i rysunkiem 4. Zasilanie RG należy wykonać kablem YKYżo 5×10. Kabel ten należy wyprowadzić z nadstawki licznikowej złącza kablowego i układać w wykopie o głębokości 0,8 m na podsypce piasku. Kabel po ułożeniu należy poddać inwentaryzacji geodezyjnej. Następnie zasypać warstwą piasku o grubości 10 cm, warstwą rodzimego gruntu o grubości 15 cm, ułożyć wzdłuż całej trasy taśmę kablową koloru niebieskiego i zasypać wykop. Schemat zasilania budynku oraz plan linii kablowej WLZ przedstawiają rysunek 1. i rysunek 2.

Z RG należy wyprowadzić następujące obwody:

oświetlenia parteru,
oświetlenia I piętra,
oświetlenia piwnicy,
oświetlenia zewnętrznego,
gniazd ogólnych w piwnicy,
gniazd ogólnych na parterze,
gniazd ogólnych I piętra.
gniazd kuchni na parterze,
gniazd kuchni na I piętrze,
windy zewnętrznej,
domofonu,
oświetlenia wskazującego kierunek ewakuacji.

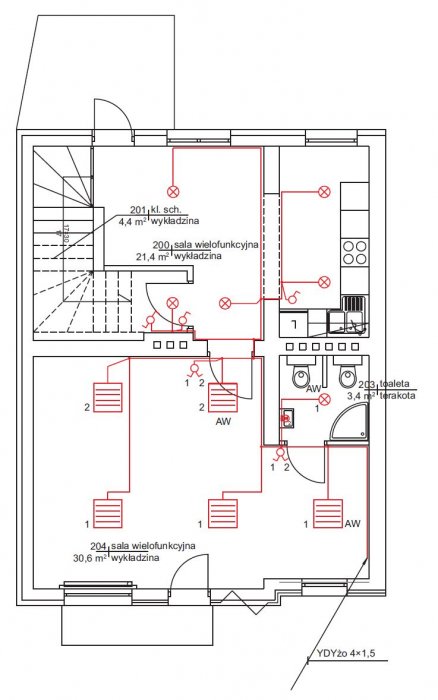

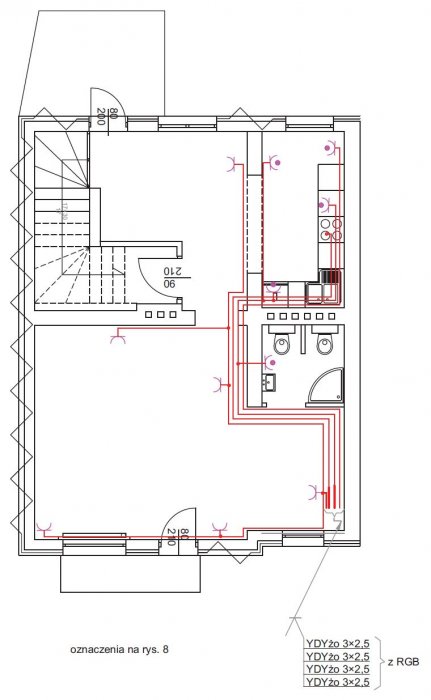

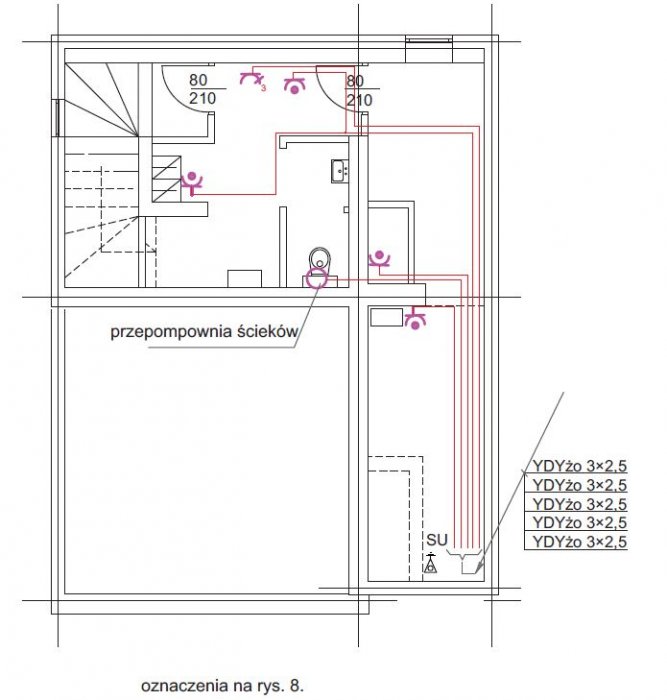

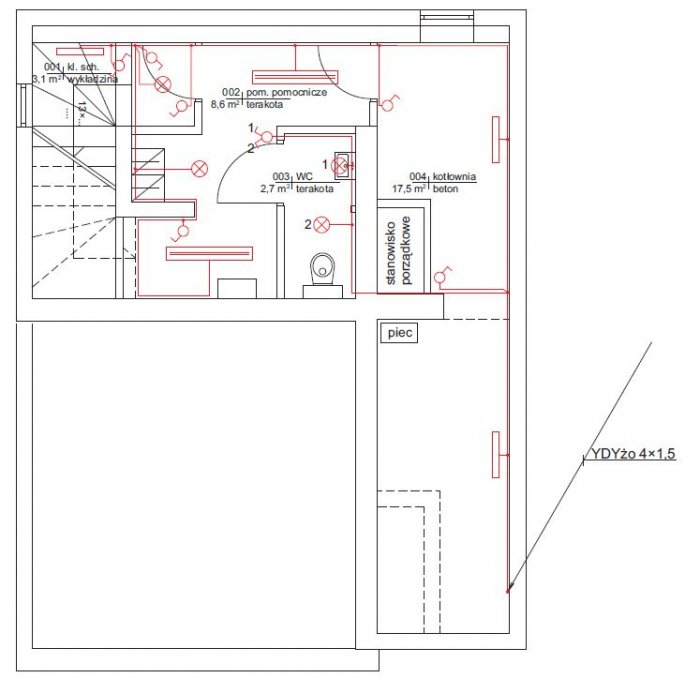

Przewody, którymi należy wykonać poszczególne obwody oraz ich zabezpieczenia, zostały określone na rysunku 3. Plan instalacji w budynku przedstawiają rysunek 5., rysunek 6., rysunek 7. i rysunek 8. Całą instalację odbiorczą należy wykonać jako podtynkową. Przewody należy przykryć warstwą tynku o grubości nie mniejszej niż 5 mm. Przy wejściu do budynku należy zainstalować przycisk sterujący przeciwpożarowym wyłącznikiem prądu.

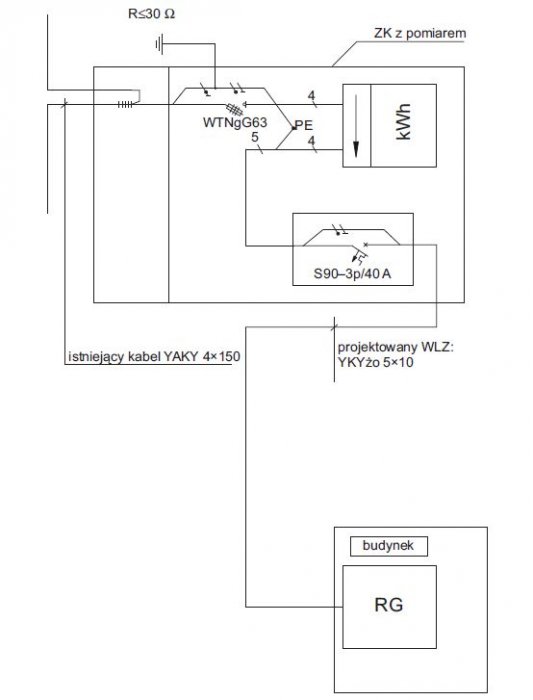

W miejscu wprowadzenia do budynku kabla przyłącza do sieci elektroenergetycznej zakładu energetycznego, należy wykonać Główną Szynę Uziemiającą (GSU). Rezystancja uziemienia RB≤30 Ω. Z GSU należy połączyć zacisk PE projektowanej rozdzielnicy RG (rys. 3.).

Obliczenia

Zapotrzebowanie mocy:

Oświetlenie: parter: P₁=2000 W, I piętro: P₂=800 W, piwnica: P₃=400 W.

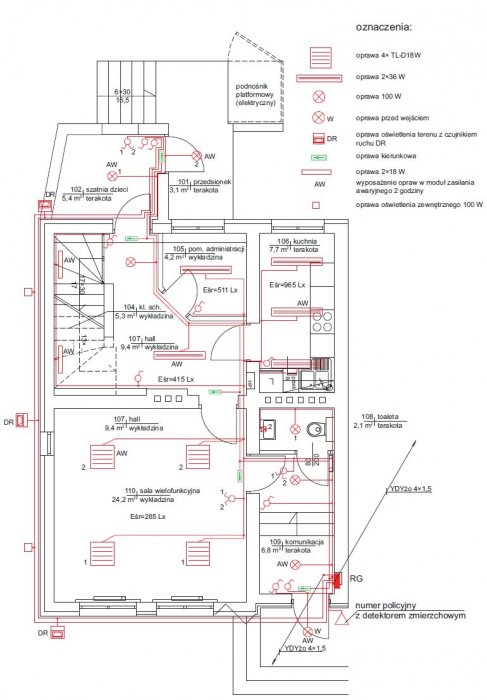

Moc poszczególnych obwodów oświetlenia oszacowano na podstawie projektu oświetlenia.

Gniazda: parter: P₄=2400+2500+1200=6100 W, I piętro: P₅=2100+2500+3000+1200=8800 W, piwnica: P₆=1000+2500+900=4400 W.

Winda: P₇=2200 W (na podstawie DTR).

Domofon: P₈=200 W.

Oświetlenie zewnętrzne: P₉=540 W.

Gniazda zewnętrzne: P₁₀=1000 W.

Oświetlenie ewakuacyjne: P₁₁=100 W.

Gniazdo trójfazowe: P₁₂=1000 W.

Moc zapotrzebowana przez budynek:

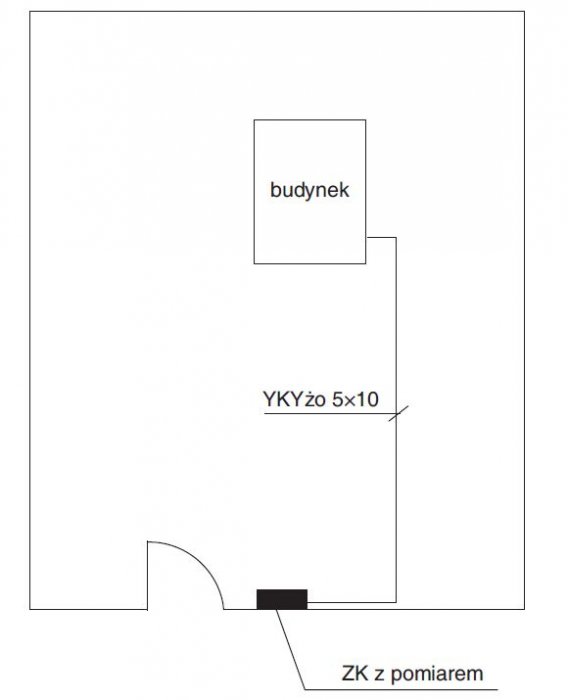

Dobór przekroju WLZ ze względu na długotrwałą obciążalność prądową i przeciążalność:

Spodziewany prąd obciążenia:

Jako zabezpieczenie przedlicznikowe należy przyjąć wyłącznik instalacyjny nadprądowy selektywny trójfazowy o prądzie znamionowym I_n=40 A.

Dokładne oszacowanie współczynnika mocy cosϕ wymaga obliczenia mocy zapotrzebowanej biernej na podstawie mocy czynnej urządzeń przyłączanych do projektowanej instalacji oraz ich współczynnika mocy cosϕ na podstawie następujących wzorów:

Wymagany przekrój przewodu WLZ ze względu na długotrwałą obciążalność prądową i przeciążalność:

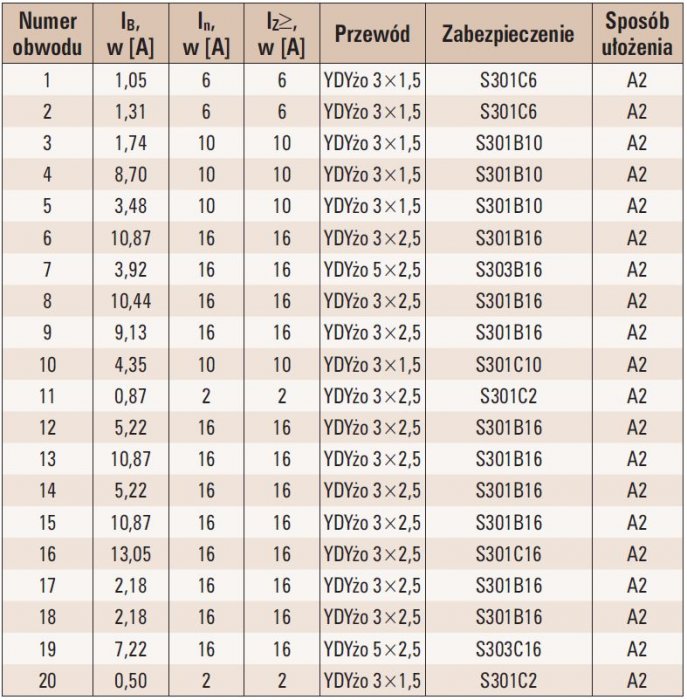

Na podstawie zeszytu 523. normy PN-IEC 60364 należy przyjąć kabel YKYżo 5×10, którego (przy sposobie ułożenia D) IZ=52⋅0,91⋅1,18=55,83 A>40 A (przy wyznaczaniu IZ zostały uwzględnione współczynniki poprawkowe uwzględniające obciążenie 4 żył kabla oraz charakterystyczną dla warunków krajowych rezystywność cieplna gruntu wynoszącą przeciętnie 1 [K⋅m/W]). Dobór pozostałych przewodów projektowanej instalacji przedstawiono w tabeli 1.

Sprawdzenie dobranych przewodów z warunku samoczynnego wyłączenia:

Pralka zainstalowana na I piętrze:

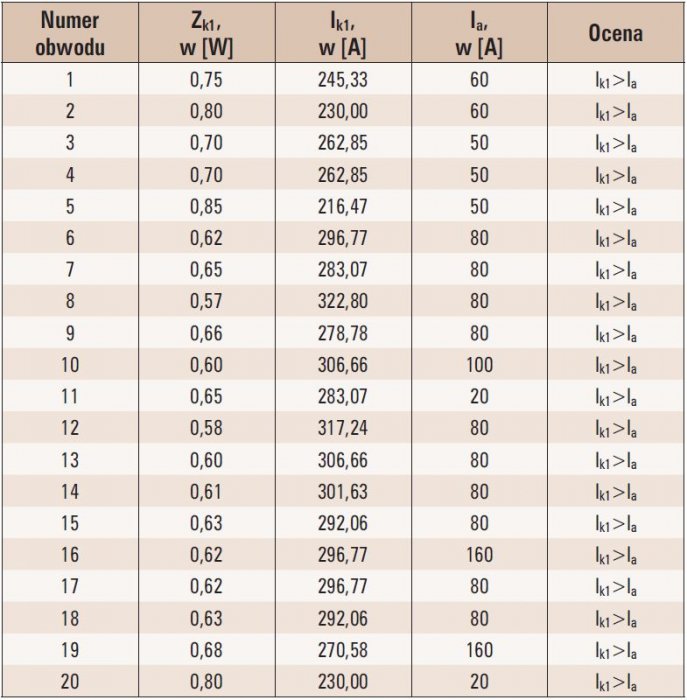

Wyniki obliczeń dla pozostałych obwodów projektowanej instalacji zostały przedstawione w tabeli 2. Na podstawie uzyskanych wyników obliczeń należy uznać, że warunek samoczynnego wyłączenia w czasie zgodnym z wymaganiami zeszytu 41. normy PN-IEC 60364 zostanie zachowany w całej projektowanej instalacji.

Sprawdzenie dobranych przewodów z warunku spadku napięcia:

WLZ:

Zgodnie z wymaganiami normy N-SEP-E 002, warunek spadku napięcia zostanie spełniony. Ze względu na krótkie porównywalne odległości poszczególnych obwodów projektowanej instalacji wystarczającymjest obliczenie spadków napięć do wybranych odbiorników o największej mocy. Zasilanie płyty grzewczej w kuchni na I piętrze:

Zasilanie windy:

Przeprowadzone obliczenia w odniesieniu do odbiorników o największych mocach pozwalają uznać, że warunek spadku napięcia określony w normie N-SEP-E 002 zostanie zachowany w odniesieniu do wszystkich projektowanych odbiorników.

Uwagi końcowe

Ochrona przepięciowa w instalacji odbiorczej – jednostopniowa: ogranicznik typu 2 instalowany w rozdzielnicy RG.
Ochrona przeciwporażeniowa przy uszkodzeniu – samoczynne wyłączenie.
Ochrona przeciwporażeniowa uzupełniająca – wysokoczułe wyłączniki różnicowoprądowe.
W budynku należy wykonać połączenia wyrównawcze obejmujące dostępne obce części przewodzące zgodnie z wymaganiami normy PN-IEC 60364- 5-54.
Przyłączane urządzenia elektryczne do projektowanej instalacji nie powodują szkodliwego oddziaływania na środowisko.
Nie występuje możliwość dostarczenia energii elektrycznej do zasilanych odbiorników z odnawialnych źródeł energii.
W oprawach oświetleniowych należy stosować energooszczędne źródła światła o parametrach zapewniających utrzymanie przyjętego natężenia oświetlenia.
Przyjęta płyta grzewczo-kuchenna jest odbiornikiem energooszczędnym (każda z grzałek po uruchomieniu nagrzewa się do określonej temperatury i wyłącza, a następnie znowu się nagrzewa – cykl ten trwa do chwili wyłączenia zasilania).
