Wybrane zagadnienia ochrony przeciwporażeniowej w badaniach i diagnostyce samochodowych układów zapłonowych (część 3)
Niebezpieczeństwo porażenia prądem ze strony nieobciążonego układu zapłonowego

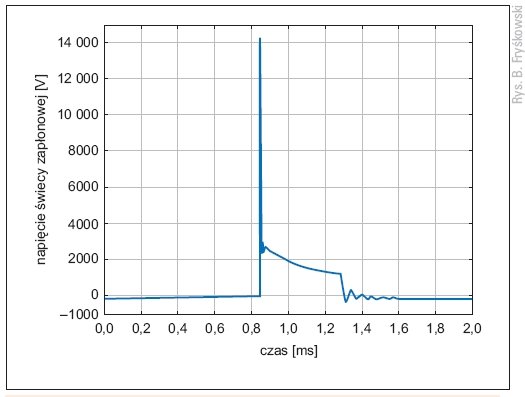

Rys. 1. Napięcie na świecy zapłonowej z poszerzoną szczeliną międzyelektrodową
W poprzedniej części artykułu przedstawiono przykłady zdarzeń, których skutkiem mogło być porażenie prądem elektrycznym podczas prowadzenia prac serwisowych w bliskim sąsiedztwie układu zapłonowego działającego pod obciążeniem (świece zapłonowe). W trzeciej, ostatniej części cyklu poruszony zostanie problem zagrożenia porażeniem ze strony nieobciążonego układu zapłonowego. Przedstawione zostaną ponadto sposoby ochrony i reguły pozwalające poprawić bezpieczeństwo pracowników dokonujących napraw pojazdów.
Zobacz także
Livoltek Poland Przemysłowe magazyny energii w praktyce: Jak obniżyć koszty energii i zwiększyć autonomię instalacji PV w segmencie C&I
“Rosnące koszty energii, niestabilność sieci i coraz bardziej restrykcyjne warunki przyłączeniowe sprawiają, że magazynowanie energii przestaje być opcją - staje się elementem architektury każdej poważnej...
“Rosnące koszty energii, niestabilność sieci i coraz bardziej restrykcyjne warunki przyłączeniowe sprawiają, że magazynowanie energii przestaje być opcją - staje się elementem architektury każdej poważnej instalacji fotowoltaicznej w segmencie przemysłowym i komercyjnym. Inwestorzy, przedsiębiorstwa i właściciele farm PV stoją dziś przed pytaniem, czy wdrożyć przemysłowy magazyn energii oraz który system wybrać, żeby projekt był rentowny od pierwszego dnia eksploatacji” - Sebastian Fibrand, Country...
dr inż. Andrzej Książkiewicz - Astat Sp. z o.o. Energoelektroniczne kompensatory mocy biernej ASTec SVG dużej mocy
Rosnące wymagania dotyczące jakości energii elektrycznej oraz dynamiczna zmienność obciążeń w zakładach przemysłowych czynią kompensację mocy biernej kluczową z perspektywy technicznej i ekonomicznej....
Rosnące wymagania dotyczące jakości energii elektrycznej oraz dynamiczna zmienność obciążeń w zakładach przemysłowych czynią kompensację mocy biernej kluczową z perspektywy technicznej i ekonomicznej. W obliczu wzrastających kosztów energii biernej oraz konieczności spełnienia rygorystycznych norm, coraz większą rolę odgrywają nowoczesne rozwiązania, takie jak statyczne generatory mocy biernej (SVG) o prądzie znamionowym 150 A i 200 A. Dzięki zaawansowanym parametrom, możliwościom rozbudowy i dynamicznej...
dr inż. Andrzej Książkiewicz - Astat Sp. z o.o. Stabilizacja napięcia w układach zasilania obiektów krytycznych – rozwiązania MSR i MST
Wahania napięcia w sieciach elektrycznych to powszechny problem, który może prowadzić do awarii urządzeń czy przerw w produkcji. Według normy PN-EN 50160, dopuszczalne odchylenia napięcia to ±10%, jednak...
Wahania napięcia w sieciach elektrycznych to powszechny problem, który może prowadzić do awarii urządzeń czy przerw w produkcji. Według normy PN-EN 50160, dopuszczalne odchylenia napięcia to ±10%, jednak wiele urządzeń przemysłowych wymaga znacznie wyższej stabilności.
StreszczenieJednym z najważniejszych układów elektrycznych silników spalinowych o zapłonie iskrowym jest układ zapłonowy odpowiedzialny za doprowadzenie do wyładowania iskrowego między elektrodami świecy zapłonowej pod wpływem wysokiego napięcia i za zapłon mieszanki paliwowo-powietrznej. Wartość chwilowa tego napięcia jest niebezpieczna dla człowieka, ponieważ może osiągnąć poziom kilkunastu lub kilkudziesięciu kilowoltów. Celem artykułu jest analiza przyczyn mogących prowadzić do porażenia prądem elektrycznym, głównie podczas prowadzonych prac serwisowych silników spalinowych o zapłonie iskrowym. Zaproponowano i opisano również sposoby postępowania i zasady mające na celu ograniczenie ryzyka porażenia prądem podczas badań i diagnostyki układów zapłonowych.AbstractSome problems of electric shock prevention in automotive ignition circuits investigation and diagnosticsIgnition circuit is one of the most important electrical circuits of a spark - ignition combustion engine. It is responsible for high – voltage electric discharge between spark plug electrodes to burn air – fuel mixture. Instantaneous value of the high voltage is dangerous because it may reach several dozen kilovolts. The aim of the paper is the electrocution danger evaluation, mainly at combustion engines’ service. Some tips to reduce risk of electrical shock during investigation and diagnostic procedures are proposed and discussed. |
Opisany w części drugiej problem zagrożenia porażeniem elektrycznym przy obciążeniu cewki świecami zapłonowymi przedstawia się nieco inaczej niż w sytuacji, gdy między zaciskiem uzwojenia wtórnego cewki a świecą zapłonową pojawia się przerwa. Układ zapłonowy funkcjonujący w tych warunkach określany będzie umownie jako nieobciążony. Na początku warto przyjrzeć się przebiegowi wysokiego napięcia przy znaczącym (przynajmniej rzędu dziesiątek kiloomów) wzroście rezystancji w obwodzie wtórnym cewki zapłonowej. Na rysunku 1. przedstawiono oscylogram napięcia roboczego świecy po zwiększeniu oporu poprzez poszerzenie jej odstępu międzyelektrodowego.
Zaobserwowano zwiększenie maksymalnej chwilowej wartości napięcia w fazie pojemnościowej przy jednoczesnym zwiększeniu początkowej wartości napięcia fazy indukcyjnej i nieznacznym skróceniu czasu jej trwania. Wyniki podobnego eksperymentu, przeprowadzonego ze świecą o jeszcze większym odstępie międzyelektrodowym, wskazują na pojawianie się dalszego wzrostu napięcia koniecznego do przebicia przestrzeni międzyelektrodowej przy zwiększaniu szerokości szczeliny. Ten wzrost napięcia przebicia możliwy jest pod warunkiem zgromadzenia przez cewkę zapasu energii wystarczającego do zainicjowania wyładowania. Cewka zapłonowa projektowana jest z myślą o sprostaniu wymaganiom wywołania zapłonu również w mniej sprzyjających warunkach (niska temperatura, zużycie lub usterki elementów układu zapłonowego itp.). W ogólnym przypadku wpływ wymienionych wyżej czynników na wartość napięcia Ub, konieczną do przebicia przestrzeni międzyelektrodowej świecy, wyrazić można za pomocą wzoru Paschena:
Wzór 1
gdzie:
k – stała zależna od kształtu elektrod i właściwości materiałów, z których zostały wykonane,
d – szerokość szczeliny międzyelektrodowej,
p – ciśnienie w komorze spalania,
T – temperatura.

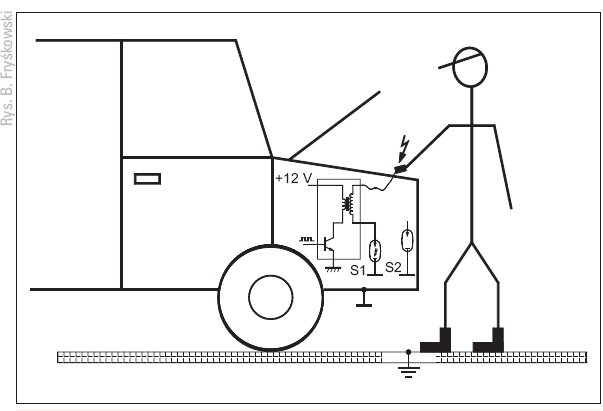

Jeżeli cewka zapłonowa pracuje bez obciążenia, cały prąd rażenia płynie przez ciało operatora. Skutki porażenia będą więc bardziej odczuwalne. Tego rodzaju zdarzenie może mieć miejsce w czasie próby zdjęcia przewodu zapłonowego przy pracującym silniku (rys. 2.).
