Nowelizacja zasad i wymagań stawianych ochronie przeciwporażeniowej (część 2.). Norma PN-HD 60364-4-41 (U)

Pod koniec 2005 r. IEC przesłało do krajowych Komitetów Normalizacyjnych projekt dokumentu IEC 603 64-4-41, Ed.5 z prośbą o wyrażenie o nim opinii. Projekt normy został opracowany przy uwzględnieniu postanowień normy IEC 61140:2001 i równoważnej normy polskiej PN-EN 61140 [2]. Dokument ten został już zatwierdzony i w grudniu 2005 r. został ustanowiony jako norma IEC 60364-4-41:2005 [1].

Zobacz także

Porażenia prądem elektrycznym o wysokiej częstotliwości

Porażenia prądem elektrycznym o wysokiej częstotliwości Porażenia prądem elektrycznym o wysokiej częstotliwości

Rozwój urządzeń elektronicznych i telekomunikacyjnych w ostatnich latach spowodował powszechność stosowania napięć o częstotliwości większej od przemysłowej. Skutki urazu elektrycznego u człowieka powodowane...

Rozwój urządzeń elektronicznych i telekomunikacyjnych w ostatnich latach spowodował powszechność stosowania napięć o częstotliwości większej od przemysłowej. Skutki urazu elektrycznego u człowieka powodowane prądem rażeniowym o wysokiej częstotliwości różnią się od skutków, które wywołuje prąd przemienny 50 Hz.

Nowelizacja zasad i wymagań stawianych ochronie przeciwporażeniowej (część 1.)

Nowelizacja zasad i wymagań stawianych ochronie przeciwporażeniowej (część 1.) Nowelizacja zasad i wymagań stawianych ochronie przeciwporażeniowej (część 1.)

W 2003 roku wprowadzono do katalogu Polskich Norm normę uznaniową PN-EN 61140:2003 (U) pt. „Ochrona przed porażeniem prądem elektrycznym – Wspólne aspekty instalacji i urządzeń”. Jej wersja polska [2]...

W 2003 roku wprowadzono do katalogu Polskich Norm normę uznaniową PN-EN 61140:2003 (U) pt. „Ochrona przed porażeniem prądem elektrycznym – Wspólne aspekty instalacji i urządzeń”. Jej wersja polska [2] ukazała się w 2005 roku. Jest to norma niezwykle ważna i niestety mało znana. Zapisano w niej, że „jej celem jest podanie podstawowych zasad i wymagań, które są wspólne dla instalacji, sieci i urządzeń elektrycznych lub niezbędne dla ich koordynacji”. Wymagania normy dotyczą głównie ochrony przeciwporażeniowej...

Łuk elektryczny i skutki jego działania na człowieka

Łuk elektryczny i skutki jego działania na człowieka Łuk elektryczny i skutki jego działania na człowieka

W artykule opisano fizyczne właściwości łuku elektrycznego. Omówiono sprawy związane z wypadkami elektrycznymi, w wyniku których poszkodowani doznali urazów oparzenia ciała. Przedstawiono również zmiany...

W artykule opisano fizyczne właściwości łuku elektrycznego. Omówiono sprawy związane z wypadkami elektrycznymi, w wyniku których poszkodowani doznali urazów oparzenia ciała. Przedstawiono również zmiany patologiczne w tkankach organizmu człowieka powodowane łukiem elektrycznym.

Postanowienia zawarte w tej normie znalazły się w europejskim dokumencie normalizacyjnym HD 60363-4-41:2007, któremu 10 maja 2007 r. nadano status polskiej normy PN-HD 60364-4-41:2007 (U) [3]. Norma ta zastępuje (?) dotychczasowe polskie normy:

  • PN-IEC 60364-4-41:2000,
  • PN-IEC 60364-4-46:1999,
  • PN-IEC 60364-4-47:2001,
  • PN-IEC 364-4-481:1994.

W normie tej przewidziano zmiany nie tylko postanowień wynikających z IEC 61140, ale również zmiany wielu postanowień dotyczących kryteriów ochrony. W artykule omówiono jedynie istotne postanowienia ogólne (rozdział 410.3) oraz podstawowe postanowienia dotyczące środka ochrony – samoczynne wyłączenie zasilania (rozdział 411).

ochrona ppoz 2015

WARTO WIEDZIEĆ >>


Sprawdź zawartość i cenę w Księgarni Technicznej >>

W normie PN-HD 60364-4-41 [3], tak jak w normie PN-EN 61140 [2], stosowane są terminy „środek ochrony”, „środek ochrony podstawowej”, „środek ochrony przy uszkodzeniu”. Każdy z tych terminów oznacza co innego. Użycie terminu „środek ochrony” oznacza środek (system) składający się ze środka (elementu) ochrony podstawowej i środka (elementu) ochrony przy uszkodzeniu lub jest środkiem (elementem) spełniającym równocześnie obie funkcje.

Normy IEC 60364-4-41 [1] oraz PN-HD 60364-4-41 [3] zawierają następujące działy i aneksy:

  • 410 Wprowadzenie.
  • 411 Środek (system) ochrony: samoczynne wyłączenie zasilania.
  • 412 Środek (system) ochrony: izolacja podwójna lub wzmocniona.
  • 413 Środek (system) ochrony: separacja elektryczna.
  • 414 Środek (system) ochrony: bardzo niskie napięcie w układach SELV lub PELV.
  • 415 Środek (element) ochrony: ochrona uzupełniająca.
  • Aneks A (normatywny). Środki (elementy) ochrony podstawowej (ochrony przed dotykiem bezpośrednim).
  • Aneks B (normatywny). Przeszkody i umieszczenie poza zasięgiem ręki.
  • Aneks C (normatywny). Środki (elementy) ochrony stosowane tylko w instalacjach kontrolowanych przez osoby wykwalifikowane lub poinstruowane.

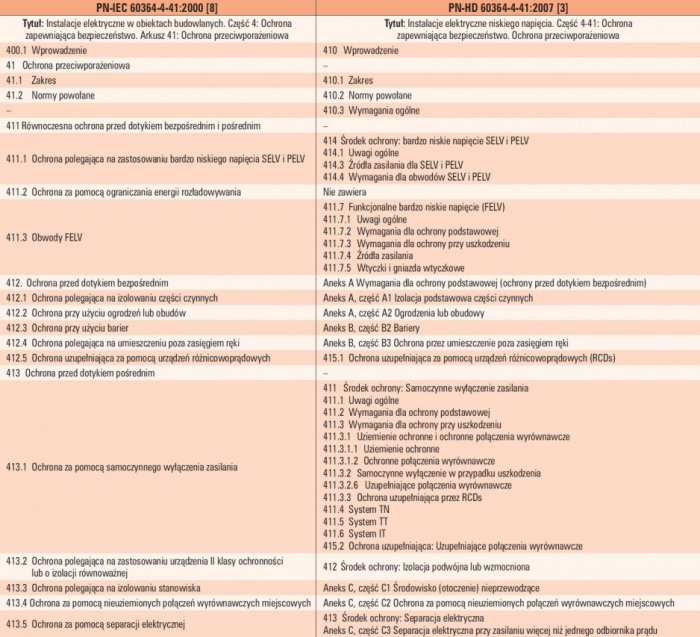

  • Aneks D (informacyjny). Porównanie treści normy IEC 60364-4-41:2001 z normą IEC 60364-4-41:2005.

Wymagania podstawowe

Środek (system) ochrony powinien składać się z:

  • odpowiedniej kombinacji niezależnych elementów zapewniających ochronę podstawową i ochronę przy uszkodzeniu, lub
  • elementu ochrony wzmocnionej zapewniającej zarówno ochronę podstawową, jak i ochronę przy uszkodzeniu.

Przy wyborze środka (systemu) ochrony należy brać pod uwagę możliwość jego zastosowania w istniejących warunkach środowiskowych.

Norma PN-HD 60364-4-41 [3] dopuszcza do powszechnego stosowania (z niżej wymienionymi ograniczeniami) następujące środki (systemy) ochrony:

1) samoczynne wyłączanie zasilania,

2) izolację podwójną lub wzmocnioną,

3) separację elektryczną (ochronną) dla zasilania jednego odbiornika,

4) bardzo niskie napięcie SELV lub PELV.

Środki ochrony, w których dla ochrony podstawowej przewidziano przeszkody lub umieszczenie poza zasięgiem ręki, mogą być stosowane jedynie w instalacjach dostępnych dla:

  • osób wykwalifikowanych lub poinstruowanych, lub
  • osób znajdujących się pod nadzorem osób wykwalifikowanych lub poinstruowanych.

Środki ochrony, które mają ograniczony zakres, to:

5) środowisko nieprzewodzące,

6) nieuziemione połączenia wyrównawcze,

7) separacja elektryczna (ochronna) dla zasilania więcej niż jednego odbiornika.

Są one przeznaczone do stosowania w instalacjach nadzorowanych przez osoby wykwalifikowane lub poinstruowane, w których nie mogą być wykonane nieautoryzowane zmiany. Jeżeli środki (systemy) ochrony przeciwporażeniowej nie mogą być skuteczne, powinny być zastosowane odpowiednio dobrane środki (elementy) uzupełniające, zapewniające wraz ze środkami (elementami) podstawowymi uzyskanie wymaganego stopnia bezpieczeństwa.

Dopuszcza się pominięcie środków (elementów) ochrony przy uszkodzeniu przy rozpatrywaniu zagrożenia porażeniowego przy następujących przewodzących częściach:

  • metalowych wspornikach izolatorów linii napowietrznych, które są przymocowane do budynków i umieszczone poza zasięgiem ręki,
  • słupów betonowych zbrojonych linii napowietrznych, w których stalowe zbrojenie słupów nie jest dostępne,
  • części przewodzących dostępnych, których wymiary są niewielkie (np. 50×50 mm) lub nie mogą być chwycone ręką, lub dotykanie ich jest mało prawdopodobne, a przyłączenie przewodu ochronnego jest trudne lub niemożliwe,
  • metalowych rur lub innych metalowych osłon urządzeń chronionych izolacją podwójną lub wzmocnioną.

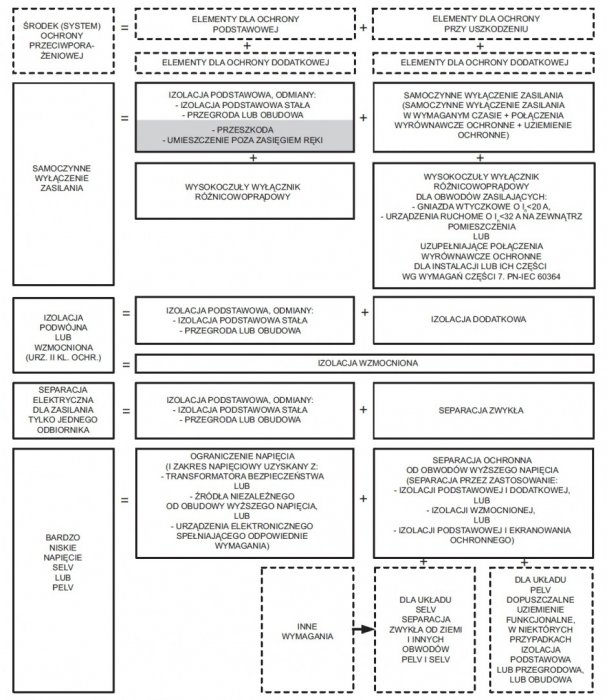

Środki (systemy) ochrony ponumerowane w artykule od 1 do 4 i ich środki składowe przedstawiono na rysunku 1., a środki (systemy) ochrony ponumerowane od 5 do 7 – na rysunku 2.

Wymagania wspólne dla układów TN i TT stawiane środkowi (systemowi) ochrony – samoczynne wyłączenie zasilania

Środek (system) ochrony – samoczynne wyłączenie zasilania powinien, według normy PN-HD 60364-4-41, spełniać wymagania stawiane:

  • ochronie podstawowej zapewnianej przez izolację podstawową części czynnych albo przez zastosowanie obudowy lub ogrodzenia (przegrody),
  • ochronie przy uszkodzeniu zapewnionej przez połączenia ekwipotencjalne i samoczynne wyłączenie zasilania.

Jako środek (element) uzupełniający może być stosowany wyłącznik różnicowoprądowy wysokoczuły (IΔN<30 mA). Wyłącznik taki jest uzupełnieniem ochrony podstawowej oraz ochrony przy uszkodzeniu.

Ochrona podstawowa wchodząca w skład ochrony przeciwporażeniowej przez samoczynne wyłączenie zasilania powinna być zapewniona przez zastosowanie izolacji podstawowej stałej lub gazowej, przy czym z izolacją gazową należy zastosować obudowę lub ogrodzenie (przeszkodę).

W rozdziale 411.2 normy PN-HD 60364-4-41 [3] dopuszczono w ochronie przez samoczynne wyłączenie zasilania zastosowanie środków (elementów) ochrony podstawowej w postaci przeszkód lub przez umieszczenie poza zasięgiem ręki pod warunkiem, że osoby postronne będą kontrolowane lub nadzorowane przez osoby wykwalifikowane, lub poinstruowane.

Ochrona przy uszkodzeniu powinna polegać na zastosowaniu:

  • uziemienia ochronnego spełniającego wymagania zawarte w rozdziałach 411.4 do 411.6 omawianej normy [3] (dotyczących układów TN, TT i IT) oraz normy PN-IEC 60364-5-54 [9],
  • połączeń wyrównawczych ochronnych spełniających wymagania p. 411.3.1.2 oraz normy PN-IEC 60364-5-54,
  • samoczynnego wyłączenia zasilania spełniającego wymagania podrozdziału 411.3.2 normy,
  • wysokoczułego wyłącznika różnicowoprądowego dla ochrony uzupełniającej (jeśli jest ona potrzebna).

Części przewodzące dostępne powinny być połączone z uziemionym przewodem ochronnym, uziemionym w sposób odpowiedni dla rozpatrywanego układu sieciowego.

W każdym budynku należy wykonać główną szynę uziemiającą, z którą połączone będą przewody wyrównawcze główne, przewód ochronny PE, przewód uziemiający i ewentualnie wymagające uziemienia miejscowe i dodatkowe połączenia wyrównawcze.

Wymagania dotyczące uziemień ochronnych i połączeń wyrównawczych ochronnych w projekcie normy są w zasadzie takie same jak w aktualnych normach PN-IEC 60 364-4-41 [8] i PN-IEC 60364-5-54 [9]. Dlatego omówione zostaną jedynie nowe lub zmienione wymagania dotyczące ochrony przy uszkodzeniu przez samoczynne wyłączenie zasilania oraz wymagania stawiane wyłącznikowi różnicowoprądowemu jako środkowi ochrony uzupełniającej.

Samoczynne wyłączenie zasilania jako środek (element) ochrony przy uszkodzeniu powinno być realizowane przez urządzenie ochronne wyłączające zasilanie z czasem zapewniającym, że ewentualny prąd rażeniowy nie spowoduje niedopuszczalnych skutków patofizjologicznych. Maksymalne czasy wyłączenia zasilania w przypadku wystąpienia pojedynczego uszkodzenia w układach TN, TT, wg projektu normy, mają różne wartości dla:

1) konwencjonalnych obwodów odbiorczych typu TN i TT, w których prądy nie mogą przekraczać 32 A,

2) obwodów rozdzielczych typu TN i obwodów odbiorczych typu TN niewymienionych w punkcie 1),

3) obwodów rozdzielczych TT i obwodów typu TT niewymienionych w punkcie 1).

Maksymalne czasy wyłącza nia zasilania konwencjonalnych obwodów odbiorczych typu TN i TT, w których prądy nie mogą przekraczać 32 A, zestawiono w tabeli 1.

W obwodach rozdzielczych i obwodach odbiorczych o prądzie przekraczającym 32 A dopuszcza się samoczynne wyłączanie zasilania w czasie nieprzekraczającym:

  • 5 s w układach TN,
  • 1 s w układach TT.

W układach o napięciu znamionowym wyższym od 50 V a.c. lub 120 V a.c. samoczynne wyłączenie zasilania w wyżej podanych czasach nie jest wymagane, jeżeli przy wystąpieniu uszkodzenia do przewodu ochronnego lub ziemi, napięcie zasilające jest redukowane w czasie nie większym od 5 s do 50 V a.c. lub 120 V a.c. lub mniejszego. W takich przypadkach należy sprawdzić, czy odłączenie zasilania nie jest wymagane z innych powodów niż ochrona przeciwporażeniowa.

Jeżeli nie można zrealizować samoczynnego wyłączania zasilania w wymaganych czasach, powinny być zastosowane dodatkowe połączenia wyrównawcze spełniające wymagania rozdziału 415.2 rozpatrywanego projektu normy (uzupełniająca ochrona przez zastosowanie wysokoczułego wyłącznika różnicowoprądowego lub dodatkowego połączenia wyrównawczego).

W układach a.c. uzupełniająca ochrona w postaci wysokoczułego wyłącznika różnicowoprądowego powinna być zastosowana do zasilania:

  • gniazd wtyczkowych o prądzie znamionowym nieprzekraczającym 20 A, przeznaczonych dla użytkowania przez osoby postronne i które są przewidziane do powszechnego użytku,
  • urządzeń ruchomych o prądzie znamionowym nieprzekraczającym 32 A, użytkowanych na zewnątrz pomieszczeń.

Pozostałe postanowienia normy PN-HD 60364-4-41 [3] są zbliżone do postanowień aktualnej normy PN-IEC 60364-4-41:2000 [8].

Inne wymagania zawarte w normie PN-HD 60364-4-41

Omówione w poprzednich punktach artykułu wymagania normy PN-HD 60364-4-41 [3] są wymaganiami mającymi znaczenie podstawowe i dotyczą środka (systemu) najczęściej stosowanego. Przedstawianie dalszych wymagań omawianego dokumentu może utrudnić przyswojenie już przedstawionych postanowień i spowodowałoby znaczne przekroczenie wyznaczonej objętości artykułu. Dlatego poniżej przytoczono jedynie tytuły dalszych działów i rozdziałów projektu normy, co może ułatwić rozeznanie w zakresie tematycznym dalszych postanowień.

  • 411 Środek (system) ochrony: samoczynne wyłączenia zasilania
  • 411.4 Układ TN
  • 411.5 Układ TT
  • 411.6 Układ IT
  • 411.7 Funkcjonalne bardzo niskie napięcie (FELV)
  • 412 Środek (system) ochrony: izolacja podwójna lub wzmocniona
  • 412.1 Wymagania ogólne
  • 412.2 Wymagania dla ochrony podstawowej i ochrony przy uszkodzeniu
  • 413 Środek (system) ochrony: separacja elektryczna
  • 413.1 Wymagania ogólne
  • 413.2 Wymagania dla ochrony podstawowej
  • 413.3 Wymagania dla ochrony przy uszkodzeniu
  • 414 Środek (system) ochrony: bardzo niskie napięcie zapewniane przez SELF i PELV
  • 414.1 Wymagania ogólne
  • 414.2 Wymagania dla ochrony podstawowej i ochrony przy uszkodzeniu
  • 414.3 Źródło zasilania dla SELV i PELF414.4 Wymagania dla obwodów SELV i PELV
  • 415 Ochrona uzupełniająca
  • 415.1 Ochrona uzupełniająca: wyłączniki różnicowoprądowe (RCDs)
  • 415.2 Ochrona uzupełniająca: uzupełniające połączenia wyrównawcze.

Wnioski

W najbliższych latach należy spodziewać się stopniowego wprowadzania do norm międzynarodowych, a tym samym norm polskich, nowej terminologii oraz nowych zasad tworzenia ochrony przeciwporażeniowej i stawianych jej wymagań. Sytuacja taka może sprawić wiele kłopotów i trudności w zrozumieniu i poprawnej interpretacji postanowień norm dotyczących ochrony. Trudności tych należy spodziewać się co najmniej z kilku powodów:

  • norma PN-EN 61140:2005 nie jest powszechnie dostępna i znana,
  • każde zmiany zasad i terminologii wymagają okresu adaptacyjnego,
  • wystąpi okres, w którym w części aktualnych norm będzie stosowana dotychczasowa terminologia i zasady, a w części norm stosowana będzie nowa terminologia i zasady,
  • nowa terminologia i zasady nie zawsze są jasno przetłumaczone, a niektóre z nich budzą nawet zastrzeżenia.

Norma IEC 60364-4-41:2005 [1] i tym samym norma PN-HD 60364-4-41:2007 [3] zostały opracowane przy uwzględnieniu postanowień normy IEC 61140:2005 [2] i zawierają w zakresie ochrony przez samoczynne wyłączenie zasilania nowe wymagania, a w niektórych przypadkach wymagania wyłączenia w czasie krótszym od wymaganego dotychczas.

Nowa norma PN-HD 60364-4-41:2007, podobnie jak norma PN-EN 61140:2005, sprawi w okresie przejściowym podobne trudności w przyswojeniu nowej terminologii, nowych zasad tworzenia ochrony przeciwporażeniowej i nowych wymagań.

Literatura

  1. IEC 60364-4-41:2005 Low-voltage electrical installations. Part 4-41: Protection for safety. Protection against electric shock.
  2. PN-EN 61140:2005 Ochrona przed porażeniem prądem elektrycznym. Wspólne aspekty instalacji i urządzeń.
  3. PN-HD 60364-4-41:2007 Instalacje elektryczne niskiego napięcia. Część 4-41: Ochrona dla zapewnienia bezpieczeństwa. Ochrona przeciwporażeniowa.
  4. PN-IEC 60050-131:2002 Międzynarodowy słownik terminologiczny elektryki. Część 131: Teoria obwodów.
  5. PN-IEC 60050-351:2003 Międzynarodowy słownik terminologiczny elektryki. Część 351: Urządzenia elektryczne i magnetyczne.
  6. PN-IEC 60050-195:2001 Międzynarodowy słownik terminologiczny elektryki. Część 195: Uziemienia i ochrona przeciwporażeniowa.
  7. PN-IEC 60050-826:2001 Międzynarodowy słownik terminologiczny elektryki. Część 826: Instalacje elektryczne.
  8. PN-IEC 60364-4-41:2000 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przeciwporażeniowa.
  9. PN-IEC 60364-5-54:1999 Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Uziemienia i przewody ochronne.
