jakość energii elektr ycznejprojekt

uproszczony projekt zasilania

osiedla domków jednorodzinnych

w energię elektryczną

część 1. – stacja transformatorowa

mgr inż. Julian Wiatr

udowa osiedla budynków jednorodzinnych często stawia projektanta wietrznej elektroenergetycznej linii SN. Pozostałe elementy układu zasilania
Bw trudnej sytuacji podczas wyboru miejsca na posadowienie stacji trans- osiedla będą publikowane w kolejnych numerach „elektro.info”.
formatorowej. Z pomocą przychodzi możliwość posadowienia stacji słupowej,
która zajmuje mało miejsca i jest dość wygodna w eksploatacji, a ponadto nie podstawa opracowania
ma wymogów w zakresie odległości od innych budynków wynikających z prze-
pisów ochrony przeciwpożarowej. W artykule prezentujemy rozwiązanie za- 1. Zlecenie inwestora.
czerpnięte z katalogu firmy STRUNOBET MIGACZ Sp. z o.o. z jednoczesnym 2. Wizja lokalna w terenie.
wskazaniem sposobu postępowania projektanta korzystającego z „gotowych 3. Badania geologiczne przeprowadzone na terenie inwestycji.
rozwiązań”. Zgodnie z katalogiem taka stacja może być wyposażona w trans- 4. Projekt zagospodarowania terenu oraz projekt instalacji elektrycznych bu-
formator o mocy 630 kVA. W artykule prezentujemy stację o mocy 250 kVA, dynków planowanych do wzniesienia na terenie objętym projektem za-
zasilaną kablem SN układanym w ziemi, przyłączonym do pobliskiej napo- gospodarowania terenu.

Rys. J. Wiatr

istniejąca linia napowietrzna 3x8,7/15 kV istniejąca linia napowietrzna 3x8,7/15 kV

Malborska Malborska Malborska Malborska

Elbląska Wiślana Toruńska
Wiosenna Cebuli

Grudziądzka Grudziądzka Grudziądzka Grudziądzka Grzybowa

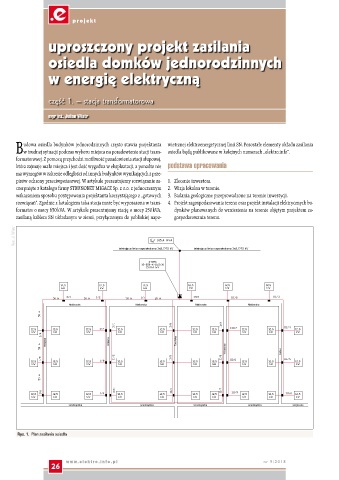

Rys. 1. Plan zasilania osiedla
