Na co zwrócić uwagę przy wykonywaniu pomiarów termowizyjnych?

dr inż. Karol Kuczyński | elektro.info 3/2018 | 2018-04-19

Technologia zobrazowania w podczerwieni stała się jednym z najbardziej popularnych narzędzi diagnostycznych w zastosowaniach przemysłowych. Termowizja, wykrywając bezkontaktowo anomalie termiczne, które są na ogół niewidzialne dla oka ludzkiego, umożliwia podjęcie działań prewencyjnych, zanim nastąpi kosztowna awaria.

Zobacz także

Euro Pro Group news Euro Pro Group na Targach Energetab 2022

Euro Pro Group na Targach Energetab 2022

Euro Pro Group zaprezentowała się podczas wrześniowych targów energetycznych ENERGETAB 2022. Pokazała tam najnowsze produkty firmy FLIR, których jest bezpośrednim importerem.

TERMOCENT Sp. z o.o. Termowizja instalacji i urządzeń elektrycznych do ubezpieczeń

Termowizja instalacji i urządzeń elektrycznych do ubezpieczeń

Kiedy rozmawiasz z przedstawicielem firmy ubezpieczeniowej, sytuacja wygląda następująco: możesz zlecić wykonanie badania termowizyjnego instalacji elektrycznej zewnętrznej firmie i uzyskać dzięki temu korzyści. Możesz też zrezygnować z badania i zapłacić wyższą składkę lub mieć gorsze warunki ubezpieczenia lub nie skorzystać z oferty danego Ubezpieczyciela.

Euro Pro Group Euro Pro Group na Targach ENERGETAB 2021

Euro Pro Group na Targach ENERGETAB 2021

Euro Pro Group, firma prowadząca dystrybucję kamer diagnostycznych oraz badania diagnostyczne, będzie obecna na międzynarodowych targach energetycznych ENERGETAB, które odbędą się w dniach 14-16 września w Bielsku-Białej. Zaprezentuje tam najnowsze produkty firmy FLIR, których jest bezpośrednim importerem.

W artykule:

• Kamery termowizyjne
• Współczynnik emisyjności
• Parametry zależne od operatora
• Zastosowanie kamer

W ciągu ostatnich kilkunastu lat kamery termowizyjne zmniejszyły się do kompaktowych rozmiarów i można je pomylić z kamerą wideo lub aparatem cyfrowym. Obecnie możemy mieć je wbudowane w smartfon lub nabyć przystawkę termowizyjną do naszego telefonu. Są proste w obsłudze, a wbudowane oprogramowanie często daje możliwości nakładania obrazów termicznych na obraz w świetle widzialnym i komunikowania się z innymi urządzeniami pomiarowymi, dostarczając dodatkowych informacji o badanym obiekcie [1, 2, 5]. Przykładowo, może to być prąd mierzony przez miernik cęgowy lub termometr kontaktowy stosowany do sprawdzenia temperatury wskazywanej przez kamerę.

Kamery termowizyjne

Są bardzo skutecznym narzędziem diagnostycznym w elektroenergetyce. Przeglądy rozdzielni średniego oraz niskiego napięcia pozwalają na bezdotykowe wykrywanie wad i uszkodzeń instalacji elektrycznych bez konieczności wyłączeń. Praca badanych urządzeń pod obciążeniem minimum 30% jest warunkiem niezbędnym do przeprowadzenia badania. Umożliwia to szybkie wykrywanie miejsc potencjalnych awarii oraz nie powoduje przestojów w pracy zakładów przemysłowych. Badania instalacji elektrycznych bardzo rzadko przeprowadzane są w domach mieszkalnych, gdzie zapotrzebowanie na moc elektryczną jest małe, choć mogłoby zapobiec niejednemu pożarowi. Z tego powodu głównymi zleceniodawcami termowizyjnych inspekcji instalacji elektrycznych są przede wszystkim zakłady przemysłowe. Badania przeprowadzane są nie tylko w celu rozpoznania stanu instalacji elektrycznej i przez to zapewnienia bezawaryjnej pracy w zakładzie, ale także ze względu na wymogi firm ubezpieczeniowych [1, 2, 3, 5].

Kamera termowizyjna rejestruje termogramy, czyli rozkład temperatur na powierzchni badanych urządzeń elektrycznych. Odpowiednia interpretacja termogramu, uwzględniając wpływ środowiska, zastosowanych materiałów oraz obciążenia torów prądowych, ma ogromne znacznie przy zakwalifikowaniu zarejestrowanego defektu i wykonaniu niezbędnej naprawy. Aby wykonać właściwy pomiar, należy uwzględnić czynniki wpływające na ten pomiar, a w szczególności współczynnik emisyjności.

W celu uwzględnienia wpływu rodzaju materiału, z którego wykonany jest badany obiekt, oraz stanu jego powierzchni, wprowadzony został współczynnik emisyjności, który opisuje stosunek ilości energii emitowanej przez ciało do energii, która powinna być wyemitowana. Wartość współczynnika emisyjności zależy dodatkowo od: geometrii powierzchni, temperatury materiału i szybkości jej zmian, długości fali oraz czasu i kąta obserwacji. Przykładowo, beton ma współczynnik emisyjności 0,95, czyli emituje tylko 5% energii mniej niż wynika to ze wzoru Plancka.

Natomiast wypolerowana powierzchnia aluminiowa ma współczynnik 0,05, co oznacza, że prawie nie emituje energii. Znajomość współczynnika emisyjności jest konieczna do określenia dokładnej temperatury obiektu, nie jest natomiast niezbędna do diagnostyki. Należy zwrócić uwagę, że w przypadku badań diagnostycznych, np. połączeń elektrycznych, łożysk, uzwojeń silników, izolacji ścian pieców, zależy nam na znalezieniu anomalii temperaturowych [5]. Przykładem może być zdjęcie elementów rozdzielnicy nn, gdzie wzrost temperatury dwóch pól rozłącznika bezpiecznikowego i kabli jest spowodowany większym obciążeniem spowodowanym przez odbiorniki (fot. 1.).

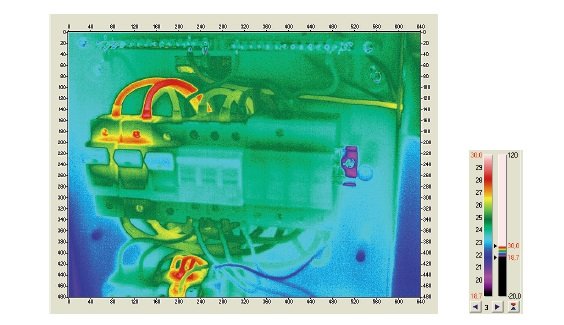

Rys. 1. Przykład przeglądu rozdzielnicy nn z użyciem kamery termowizyjnej

Wzór Plancka dla zdolności emisyjnej ciała doskonale czarnego wyrażonej za pomocą długości fali można opisać zależnością [5]:

gdzie:

λ_b – zdolność emisyjna ciała doskonale czarnego wyrażonej za pomocą długości fali,

c – prędkość światła = 3´108 m/s,

h – stała Plancka = 6,62´10–34 J s,

k – stała Boltzmanna = 1,38´10–23 J/K,

T – temperatura bezwzględna ciała doskonale czarnego, w K,

λ – długość fali, w [mm].

Parametry zależne od operatora

Urządzenia termograficzne są dość specyficznymi przyrządami pomiarowymi, w których samo wykonanie pomiaru nie jest problemem dla większości osób. Prawidłowe nastawienie parametrów obserwacyjnych kamery termowizyjnej i późniejsza interpretacja wyników są jednak skomplikowane. Podstawowym błędem pomiarów jest niedostosowywanie parametrów obserwacyjnych kamery do środowiska pomiarowego, w którym pracujemy. Kamera termowizyjna obserwuje obiekty z pewnego dystansu. W przestrzeni pomiędzy kamerą a obiektem jest wiele czynników zakłócających. Operator kamery powinien dostosować ustawienia kamery do środowiska pracy, a mianowicie wprowadzić odpowiednią odległość od obiektu, temperaturę otoczenia, wilgotność, jak również uwzględnić promieniowanie odbite od obserwowanego obiektu [3]. Różnica między rzeczywistą temperaturą obiektu a temperaturą zmierzoną kamerą termowizyjną z typowego dystansu obserwacyjnego 6 m może wynosić około 3°C. Nie jest to błąd znaczący, ale biorąc pod uwagę możliwość nakładania się kolejnych błędów, może prowadzić do nieprawidłowych wniosków. Potwierdziły to badania przedstawione w literaturze [4, 6].

Następnym parametrem obserwacyjnym, który wymaga zwrócenia uwagi, jest wilgotność powietrza otaczającego obserwowany obiekt. Wpływa ona zasadniczo na przepuszczalność promieniowania podczerwonego emitowanego lub odbitego przez obserwowany obiekt [3].

Kolejne błędy wykonywane przez operatorów związane są z niedostosowaniem parametrów obserwacyjnych kamery do właściwości fizycznych obserwowanego obiektu. Każdy materiał, z wyjątkiem ciała doskonale czarnego, charakteryzuje się pewną emisją promieniowania z zakresu podczerwieni, absorpcją promieniowania i jego refleksyjnością. Wprowadzono współczynnik emisyjności, za pomocą którego można skorygować odczyty kamery termowizyjnej, tym samym uzyskując wiarygodne dane metrologiczne. Z punktu widzenia pomiarów termowizyjnych instalacji elektrycznych tzw. emisyjność mierzonego obiektu jest bardzo istotna. Wprowadzono tę wielkość w celu odniesienia promieniowania ciała rzeczywistego do „wzorca”, jakim jest ciało doskonale czarne. Współczynnik emisyjności określa zdolność danego ciała do emitowania własnej energii z pominięciem energii odbitej i przepuszczanej. Współczynnik emisyjności zawiera się w przedziale od 0 do 1. Z praktyki wynika, że im jest on bliższy 1 dla danego ciała, tym pomiar jest prostszy i daje dokładniejsze wyniki. Współczynnik emisyjności zależy od faktycznej temperatury ciała, właściwości materiału oraz otaczającego go środowiska. Często spotykane w instalacjach elektrycznych materiały polerowane czy czarna izolacja przewodów, wymuszają kalibrację kamery o odpowiedni współczynnik emisyjności, właściwy dla obserwowanego obiektu. Współczynnik ten powinien być każdorazowo zadany kamerze. Jeżeli znamy dokładnie materiał, sprawa jest prosta, jeżeli nie znamy, wymagane jest przeprowadzenie prób, które pozwolą ustalić faktyczny współczynnik emisyjności danego obiektu [3].

Aby określić właściwy współczynnik emisyjności, wystarczy na element urządzenia, którego mierzymy temperaturę o nieznanej emisyjności, nakleić kawałek taśmy (znacznik) o znanym współczynniku (zazwyczaj 0,97). Następnie należy podgrzać równomiernie obiekt do temperatury wyższej od pokojowej o co najmniej 20 K. Kolejnym krokiem jest zarejestrowanie termogramu za pomocą kamery z ustawionym współczynnikiem emisyjności o wartości 0,97. Z powstałego obrazu termowizyjnego odczytać należy temperaturę taśmy. Następnie należy skierować kamerę na obszar pozbawiony taśmy (znacznika) i tak zmieniać współczynnik emisyjności w kamerze, aż temperatura badanego urządzenia będzie taka sama jak temperatura wcześniej zmierzonej taśmy (znacznika).

Błędnie określony współczynnik emisyjności skutkuje rozbieżnościami między temperaturą rzeczywistą a wskazywaną przez kamerę, co sprawia, że uzyskane wyniki nie mogą być wykorzystane w procesie badawczym, a przyjęte jako poprawne mogą być powodem błędnej diagnostyki lub wniosków z badań.

Należy także pamiętać, że niektóre materiały odbijają promieniowanie cieplne podobnie jak lustro odbija światło widzialne. Przykładem może być wypolerowany metal. Odbicia mogą prowadzić do niewłaściwej interpretacji obrazu w podczerwieni i błędnego pomiaru temperatury nawet o kilkadziesiąt stopni Celsjusza [4]. Dodatkowo odbicie własnego promieniowania podczerwonego operatora, grzejnika lub żarówki może spowodować pojawienie się fałszywych punktów o podwyższonej temperaturze. Z tego powodu operator powinien wybierać odpowiedni kąt obserwacji obiektu, aby uniknąć takich odbić.

Ze względu na różne współczynniki emisyjności zamontowanych podzespołów systemu elektroenergetycznego, duże prawdopodobieństwo wystąpienia promieniowania odbitego, dużą liczbę elementów wypolerowanych, zanieczyszczenia, chropowatość powierzchni oraz zmienną dynamikę pracy urządzeń pomiar rzeczywistej wartości temperatury może być trudny do wykonania.

Rejestrowany przez kamerę termowizyjną wzrost temperatury podzespołu może być spowodowany stanem większego obciążenia prądowego, a nie wadliwą pracą czy też błędnie przeprowadzonym montażem. Istotnym czynnikiem mającym wpływ na wynik pomiaru jest emisyjność cieplna materiałów znajdujących się w obszarze wykonywanego pomiaru [6]. I tak możemy zaobserwować, że współczynnik emisyjności e dla miedzi zmienia się w zakresie od 0,01 (miedź polerowana) do 0,88 (miedź utleniona), czyli ponad czterdziestokrotnie.

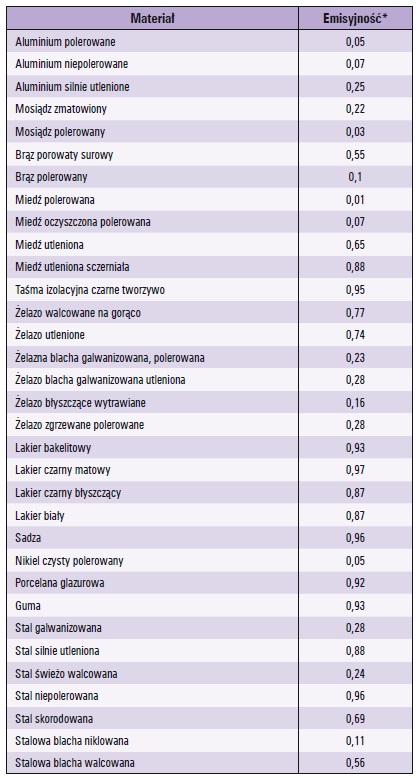

Tab. 1. Współczynniki emisyjności dla wybranych materiałów [7, 8, 9]

Zastosowanie kamer

Obszar zastosowań kamer termowizyjnych nieustannie się rozszerza i dawno już wykroczył poza zakres związany bezpośrednio z diagnostyką urządzeń elektroenergetycznych, zyskując uznanie również w medycynie, audycie energetycznym izolacji budynków oraz elektronice, kontroli jakości i ratownictwie [4, 5]. Kamera termowizyjna jest dobrym narzędziem do prowadzenia przeglądów technicznych urządzeń, umożliwiającym szybkie i bezpieczne zlokalizowanie problemów oraz niesprawności, jeszcze zanim nastąpi awaria lub uszkodzenie. Jest to możliwe zarówno w przypadku zewnętrznych i wewnętrznych instalacji elektrycznych, urządzeń mechanicznych, jak również instalacji przemysłowych [1, 5].

Praktyka wykazuje, że pomiary urządzeń elektrycznych powinno się wykonać nawet wtedy, gdy obciążenie jest niskie. Niewykrycie wad nie zmieni wiedzy o instalacji, natomiast ich wykrycie dowodzić będzie rangi zagrożenia. Wykonywanie w takich sytuacjach pomiarów uzasadnione jest również faktem, że jednoczesna obserwacja znacznego obszaru, a przy tym wysoka wyróżnialność małych różnic temperatury powoduje, że pominięcie ewidentnej wady, nawet słabo skontrastowanej, jest bardzo mało prawdopodobne. Kamery termowizyjne mają rozdzielczości termiczne na poziomie poniżej 0,1°C, podczas gdy istotne wady to przyrosty temperatury kilkunasto- czy kilkudziesięciostopniowe. Jedyny mankament badań przy niskim obciążeniu to mniej precyzyjna klasyfikacja wady niż przy większych obciążeniach. Zwykle przyjmuje się, że jeśli podwyższenie temperatury przekracza 20°C, to badanym fragmentem rozdzielni należy się zająć bezzwłocznie.

Literatura:

Red. H. Madury, Pomiary termowizyjne w praktyce, Agenda Wydawnicza PAK, Warszawa 2004.
W. Oliferuk, Termografia podczerwieni w nieniszczących badaniach materiałów i urządzeń, Biuro Gamma, Warszawa 2008.
T. Karwat, Termowizja instalacji elektrycznych narzędziem oceny zagrożenia pożarowego, „elektro.info” 5/2010.A. Polak, M. Barański, Termograficzne badania maszyn elektrycznych – na co należy zwrócić uwagę, Zeszyty Problemowe – Maszyny Elektryczne Nr 76/2007.
K. Kuczyński, G. Dymny, Kamery termowizyjne w inżynierii bezpieczeństwa – technologia i przykłady zastosowania, „elektro.info” 11/2014.
R. Kowalczyk, K. Pacholski, J. Walczak, R. Olbrycht, Praktyczne zastosowanie badań termowizyjnych przez energetykę zawodową, Zeszyty Naukowe Wydziału Elektrotechniki i Automatyki Politechniki Gdańskiej Nr 55/2017.
Materiały firmy Flir.
Materiały firmy Fluke.
Materiały firmy Sonel.
