Enkodery liniowe i obrotowe - wybrane rozwiązania

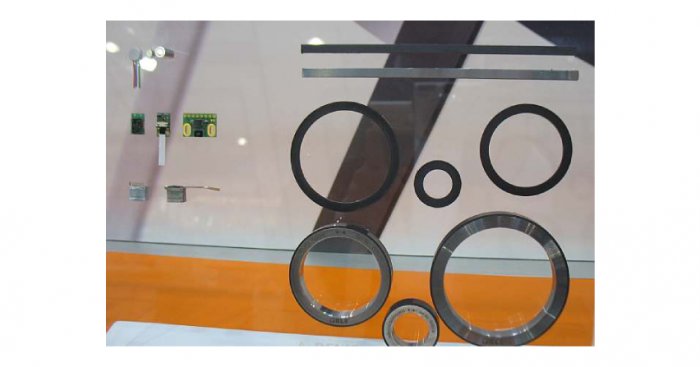

Miniaturowy magnetyczny enkoder inkrementalny

Enkoder to powszechnie stosowany przetwornik położenia i prędkości – zarówno liniowej, jak i kątowej – na cyfrowy sygnał elektryczny. Dzięki szerokiemu zakresowi typów tych przetworników, znajdują one zastosowanie zarówno w tanich, jak i specjalizowanych układach [1, 2]. Przykładem mogą być obrabiarki skrawające, systemy telemetryczne, a także urządzenia dźwigowe i roboty przemysłowe.

Zobacz także

Precyzyjne pomiary przesunięcia i kąta obrotu – wprowadzenie

Precyzyjne pomiary przesunięcia i kąta obrotu – wprowadzenie

Urządzenia wykonawcze są stosowane w zwykłych zadaniach, gdzie jeden napęd realizuje pojedynczy ruch, jak również w zaawansowanych systemach, gdzie wiele urządzeń wykonawczych wykonuje skoordynowane i...

Urządzenia wykonawcze są stosowane w zwykłych zadaniach, gdzie jeden napęd realizuje pojedynczy ruch, jak również w zaawansowanych systemach, gdzie wiele urządzeń wykonawczych wykonuje skoordynowane i kontrolowane przemieszczenia (np. roboty przemysłowe). Proste zadania są łatwo realizowane i zwykle wymagają nieskomplikowanych rozwiązań do kontroli położenia urządzenia wykonawczego. Występują ­jednak bardziej złożone systemy zintegrowane, które realizują złożone zadania ­wymagające kontroli przemieszczeń...

Przetworniki położenia liniowego i kątowego- interesujące rozwiązania

Przetworniki położenia liniowego i kątowego- interesujące rozwiązania

Publikacja informuje o nowoczesnych rozwiązaniach konstrukcyjnych w napędach i układach pomiarowych urządzeń i maszyn roboczych stosowanych w przetwornikach pomiarowych przemieszczeń, liczby obrotów oraz...

Publikacja informuje o nowoczesnych rozwiązaniach konstrukcyjnych w napędach i układach pomiarowych urządzeń i maszyn roboczych stosowanych w przetwornikach pomiarowych przemieszczeń, liczby obrotów oraz kąta obrotu.

Enkoder programowalny, który konfigurujesz bez dodatkowych narzędzi i programatorów

Enkoder programowalny, który konfigurujesz bez dodatkowych narzędzi i programatorów

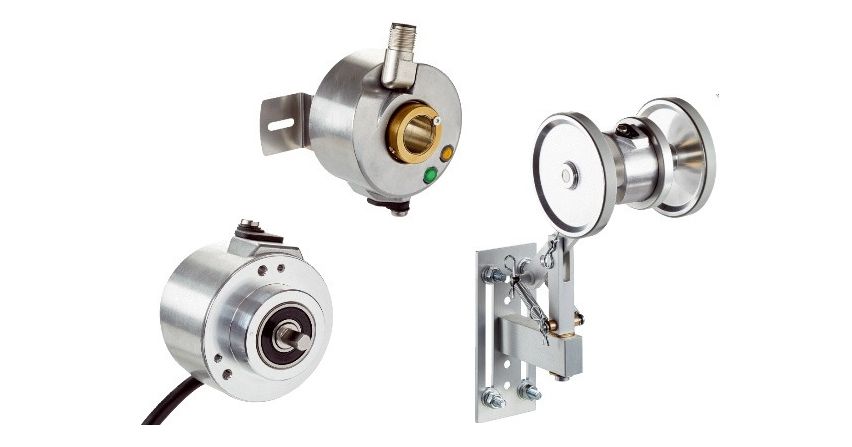

Enkodery programowalne SICK stały się już standardem w działach utrzymania ruchu. Bazując na zapotrzebowaniu i sugestiom producentów maszyn oraz działów serwisów, SICK wprowadził do swojej oferty unikalne...

Enkodery programowalne SICK stały się już standardem w działach utrzymania ruchu. Bazując na zapotrzebowaniu i sugestiom producentów maszyn oraz działów serwisów, SICK wprowadził do swojej oferty unikalne rozwiązanie w rodzinie enkoderów programowalnych – DUS60.

Optoelektroniczny enkoder inkrementalny

Podstawowymi elementami optoelektronicznych enkoderów przyrostowych (inkrementalnych) [1, 4] są: tarcza kodowa oraz elementy optoelektroniczne. Tarcza, osadzona na wale enkodera, wykonana jest najczęściej ze szkła. Na tarczy naniesione są nieprzezroczyste paski rozmieszczone na obwodzie okręgu. Szerokość pasków jest równa odległości między nimi [3].

b enkodery liniowe i obrotowe rys 02

Rys. 1. Budowa enkodera kwadraturowego: a) tarcza kodowa, b) rozmieszczenie fotoodbiorników [3]

Po przeciwległych stronach tarczy, na wysokości ścieżki, umieszczone są elementy optoelektroniczne – z jednej strony fotonadajniki (diody LED), z drugiej dwa fotoodbiorniki, przesunięte względem siebie o połowę szerokości nieprzezroczystego paska.

Tarcza, obracając się, przesłania lub odsłania fotonadajniki względem poszczególnych fotoodbiorników. Dzięki przesunięciu fotoodbiorników względem siebie możliwe jest określenie kierunku obrotów.

Przy ruchu tarczy zgodnym z kierunkiem ruchu wskazówek zegara promień świetlny odsłaniany lub zasłaniany jest najpierw względem fotoodbiornika A, a następnie względem fotoodbiornika B, co skutkuje odpowiednią kolejnością występowania sygnałów wyjściowych A, B enkodera. Sekwencję których przedstawiono na rys. 2.

W przypadku przeciwnego kierunku obrotów tarczy, kolejność występowania zboczy jest odwrotna. Zliczanie impulsów sygnałów A i B nie pozwala na określenie absolutnego położenia kątowego, a jedynie na śledzenie jego przyrostów.

b enkodery liniowe i obrotowe rys 01

Rys. 2. Przebiegi sygnałów wyjściowych enkodera oraz sygnał układu wykrywającego zbocza Cnt – przy kierunku obrotów zgodnym z ruchem wskazówek zegara [3]

W celu wyeliminowania tej niedogodności enkodery przyrostowe wyposażone są w dodatkową ścieżkę oraz parę elementów optoelektronicznych (rys. 1.).

Na ścieżce naniesiony jest pojedynczy pasek, zatem sygnał wyjściowy Z ma postać jednego impulsu na obrót tarczy. Sygnał Z (spotyka się także oznaczenia: Index, Zero, Marker) używany jest do określenia tzw. pozycji bazowej. Zliczając impulsy sygnałów A i B od pozycji bazowej, można określić bezwzględne położenie kątowe. Częstotliwość impulsów generowanych przez enkoder jest wprost proporcjonalna do prędkości kątowej, a przy stałej prędkości kątowej wypełnienie przebiegów A i B wynosi 0,5 [3].

W celu zwiększenia dokładności pomiaru położenia stosuje się zliczanie wszystkich zboczy sygnałów wyjściowych A i B enkodera (rys. 2.). Pozwala to zwiększyć rozdzielczość pomiaru położenia kątowego czterokrotnie względem metody zliczania impulsów sygnału A (lub B). Najmniejsza rozróżnialna zmiana położenia kątowego nazywana jest inkrementem [3].

Literatura

1. E. Ratajczyk „Współrzędnościowa technika pomiarowa”, OWPW, Warszawa 2005,

2. S. Tumański „Cienkowarstwowe czujniki magneto rezystancyjne”, OWPW, Warszawa 1997,

3. M. Kuciński, L. Jarzębowicz, Pomiar prędkości kątowej z użyciem specjalizowanego interfejsu enkodera kwadraturowego, XXI Seminarium Zastosowanie komputerów w nauce i technice 2011,

4. K. Kuczyński, Precyzyjne pomiary przesunięcia i kata obrotu, „elektro.info” 11/2013,5. K. Kuczyński, Enkodery obrotowe – interesujące rozwiązania, „elektro.info” nr 3/2011,6. Materiały firmy Renishaw,7. Materiały firmy Kübler.

Magnetyczna detekcja przesunięcia lub kąta obrotu

Chociaż precyzyjny przemysł wykorzystuje przetworniki, które opierają się na optycznych metodach pomiaru, to jest wiele zastosowań, w których można z powodzeniem stosować przetworniki magnetyczne.

Induktosynowy (magnetyczny) układ pomiarowy składa się najczęściej z liniału, który ma wbudowane jednoobwodowe uzwojenie z wieloma meandrami, oraz głowicy, która posiada co najmniej dwa uzwojenia przesunięte względem siebie o pewną wartość.

Uzwojenie liniału i przesuwnego detektora wykonuje się metodami napylania ścieżki przewodzącej oddzielonej warstwą materiału nieprzewodzącego od niemagnetycznego materiału. Powierzchnia głowicy pokryta jest warstwą folii aluminiowej w celu wyeliminowania sprzężenia pojemnościowego, które wprowadzałoby do liniału zakłócenia, tym samym obniżając dokładność pomiaru [4, 5].

Innym przykładem jest induktosynowy układ pomiarowy zbudowany z dwóch połączonych różnicowo magnetorezystorów mierzących zmiany strumienia magnetycznego w kierunku prostopadłym do liniału [2, 4]. Czujnik wytwarza na tej podstawie sygnał sinusoidalnie zmienny wówczas, gdy przemieszcza się nad liniałem. Sygnał analogowy jest interpolowany wewnętrznie w celu zapewnienia rozdzielczości nawet do 1 mm. Dokładny odczyt jest zapewniony dzięki właściwemu pozycjonowaniu głowicy odczytowej nad liniałem. W tym celu głowica odczytowa przemieszczała się nad liniałem w odległości nie większej niż 3/4 długości meandra uzwojenia.

Ciekawym rozwiązaniem jest enkoder, który nie ma mechanicznego sprzężenia pomiędzy elementem pomiarowym a elementem mierzonym. Enkoder składa się z obudowy, która zawiera układ detekcyjny Halla umieszczony w specjalnym otworze pod tulejkę. W tulei zamocowany jest magnes spolaryzowany osiowo, z drugiej strony tulei jest otwór pod wałek wyjściowy. Otwór w obudowie enkodera ma nieco większą średnicę niż średnica tulei, dzięki czemu możliwy jest bezstykowy jej obrót w otworze obudowy enkodera.

Enkodery o takiej budowie charakteryzują się dużą odpornością w trudnych warunkach pracy, jak i żywotnością – dzięki bezkontaktowym elementom [5].

Metody magnetyczne pomiaru przemieszczeń kątowych opierają się najczęściej na zjawisku Halla.

Enkoder składa się zasadniczo z dwóch elementów:

  • układu scalonego zawierającego sensor pola magnetycznego,
  • elektronicznych przetworników oraz osiowo spolaryzowanego magnesu.

Układ scalony zawiera kilkadziesiąt odpowiednio rozmieszczonych mikroprzetworników Halla. Zasilane są one niewielkim prądem, a pod wpływem pola magnetycznego pochodzącego od magnesu powstaje napięcie Halla prostopadłe do kierunku przepływu prądu [5, 6].

Turbiny wiatrowe

Bardzo szczególnym przypadkiem jest zastosowanie enkoderów obrotowych do pozycjonowania turbin wiatrowych. Enkodery stosowane do określania kąta nachylenia i azymutu lub pomiaru prędkości obrotowej w turbinach wiatrowych są narażone na pracę w trudnych warunkach środowiskowych. Wymagana jest od nich bardzo wysoka niezawodność, ponieważ przestoje awaryjne są nieproporcjonalnie bardziej kosztowne, a wymiana dużo bardziej czasochłonna, niż w innych aplikacjach automatyki przemysłowej.

Enkodery jedno- i wieloobrotowe montowane są centrycznie na wirniku wału śmigła lub niecentrycznie, z pinem na krawędzi przekładni śmigła. Sprężyste systemy mocowania zapewniają mały nacisk styku koła przekładniowego, eliminując możliwość przekroczenia maksymalnej wartości obciążenia łożysk enkodera [5, 7].

W specjalnych wykonaniach enkodery mogą być wyposażone w dodatkowy przycisk zerowania umiejscowiony na obudowie, za pomocą którego istnieje możliwość ręcznego ustawienia punktu referencyjnego wirnika śmigła podczas montażu lub serwisu. Wersje z dodatkową ścieżką inkrementalną albo z sygnałami sinus (cosinus) mogą być używane do regulacji prędkości przez falowniki.

Jeżeli wymagany jest większy poziom bezpieczeństwa, zintegrowany w obudowie resolwer może wysyłać odpowiednie sygnały do falownika, które po przetworzeniu dostarczają informacji o aktualnej prędkości i kierunku obrotu. W tym przypadku mają zastosowanie enkodery, które są odporne na zaburzenia elektromagnetyczne, wprowadzane na przykład przez hamulce elektromagnetyczne występujące w napędach stosowanych do ustawiania kąta pochylenia śmigieł [5, 7].

Podsumowanie

Jednym z najpopularniejszych zastosowań przetworników przemieszczeń kątowych są serwonapędy, w których konieczna jest precyzyjna kontrola prędkości obrotowej.

Enkodery mogą być również stosowane jako sprzężenie zwrotne w różnych układach napędowych. Coraz częściej możemy je spotkać w układach sterowania inteligentnych budynków czy układach pozycjonowania turbin wiatrowych lub ogniw fotowoltaicznych. Natomiast liniowe enkodery stosowane są w układach pomiarowych obrabiarek CNC i maszynach współrzędnościowych jako elementy kontrolne ich poprawnej pracy.

Przykładem aplikacji wymagających wysokiej dokładności pozycjonowania i kontroli prędkości jest spawanie laserowe.

Innym przykładem są zastosowania medyczne, w których elektryczne urządzenie wykonawcze może być stosowane jako napęd tłoka pompy do dozowania płynów do ciała pacjenta lub pozycjonowania lasera podczas operacji okulistycznych.

Literatura

  1. E. Ratajczyk „Współrzędnościowa technika pomiarowa”, OWPW, Warszawa 2005,
  2. S. Tumański „Cienkowarstwowe czujniki magneto rezystancyjne”, OWPW, Warszawa 1997,
  3. M. Kuciński, L. Jarzębowicz, Pomiar prędkości kątowej z użyciem specjalizowanego interfejsu enkodera kwadraturowego, XXI Seminarium Zastosowanie komputerów w nauce i technice 2011,
  4. K. Kuczyński, Precyzyjne pomiary przesunięcia i kata obrotu, „elektro.info” 11/2013,5. K. Kuczyński, Enkodery obrotowe – interesujące rozwiązania, „elektro.info” nr 3/2011,6. Materiały firmy Renishaw,7. Materiały firmy Kübler.
