jakość energii elektr ycznejprojekt

uproszczony projekt sterowania

wentylacją przedziału

bateryjnego zasilacza UPS

mgr inż. Julian Wiatr

podstawa opracowania
10. Katalogi producentów kabli i przewodów elektrycznych.
1. Projekt instalacji elektrycznych budynku.
2. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 roku stan istniejący
w sprawie warunków technicznych, jakim powinny odpowiadać budyn-
ki i ich usytuowanie (DzU z 2019 roku, poz. 1065). Zasilacz UPS o mocy 400 kVA pracujący w układzie zasilania wyposażonym
3. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia w zespół prądotwórczy wymaga rozbudowy o magazyn energii gwarantują-
7 czerwca 2010 roku, w sprawie ochrony przeciwpożarowej budynków, in- cy podtrzymanie pracy zasilanych odbiorników przez czas 30 minut w przy-
nych obiektów budowlanych i terenów (DzU Nr 109/2010 poz. 719). padku zaniku napięcia w sieci elektroenergetycznej. Czas ten umożliwia za-
4. N SEP-E 002 Instalacje elektryczne w obiektach budowlanych. Instalacje kończenie procesu technologicznego w przypadku nałożenia się awarii ze-
elektryczne w obiektach mieszkalnych. Podstawy planowania. społu prądotwórczego. Dla zasilacza UPS zostało przygotowane pomieszcze-
5. PN-HD 60364-5-52:2011 Instalacje elektryczne niskiego napięcia. nie, w którym zostanie zainstalowany wyciągowy wentylator napędzany sil-
Część 5-52: Dobór i montaż wyposażenia elektrycznego. Oprzewodowa- nikiem dwubiegowym zasilanym napięciem 3×400 V o mocach odpowiednio:
nie. ƒ ƒ pierwszy bieg: 0,06 kW,
6. PN-HD 60364-4-41:2009 Instalacje elektryczne niskiego napięcia. ƒ drugi bieg: 0,18 kW.
ƒ
Część 4-41: Instalacje dla zapewnienia bezpieczeństwa. Ochrona przed Sprawność inwertera w zasilaczu UPS wnosi η = 0,9, napięcie wyjściowe
porażeniem elektrycznym. U n = 3×230/400 V.
7. PN-HD 60364-5-54:2011 Instalacje elektryczne niskiego napięcia. Część
5-54: Dobór i montaż wyposażenia elektrycznego. Układy uziemiające opis techniczny
i przewody ochronne.
8. PN-EN 62040-1:2009 Systemy bezprzerwowego zasilania (UPS). Część 1: Baterie akumulatorów należy ustawić na stojakach bateryjnych, łącząc
Wymagania ogólne i wymagania dotyczące bezpieczeństwa UPS. szeregowo po 34 baterie o pojemności 210 Ah w jednej gałęzi, tworząc maga-
9. Katalogi producentów osprzętu elektrycznego oraz akumulatorów. zyn energii składający się z czterech gałęzi równoległych. Plan instalacji po-
Rys. J. Wiatr DO RGB

YDYżo 5 x 2,5
RWyj.UPS
RWent RUPS

MD-2

RSP

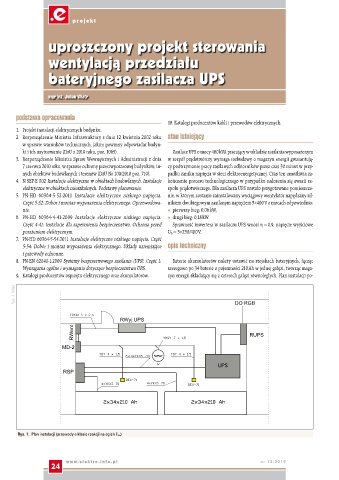

Rys. 1. Plan instalacji (przewody o klasie reakcji na ogień E ca)
