jakość energii elektr ycznejprojekt

uproszczony projekt zasilania

oświetlenia ulicznego

mgr inż. Julian Wiatr

poprzednich dwóch numerach prezentowaliśmy projekt zasilania 5. N SEP-E 001 Sieci elektroenergetyczne niskiego napięcia. Ochrona przeciw-
Wosiedla domków jednorodzinnych wykonany z wykorzystaniem słu- porażeniowa.
powej stacji transformatorowej, zasilanej kablem układanym w ziemi oraz 6. PN-HD 60364-5-52:2011 Instalacje elektryczne niskiego napięcia. Część 5-52:
sieci kablowej nn. Niniejszy artykuł stanowi niejako kontynuację poprzed- Dobór i montaż wyposażenia elektrycznego. Oprzewodowanie.
nich części i stanowi przykładowe rozwiązanie zasilania oraz sterowania 7. PN-IEC 6-364-7-714:2003 Instalacje elektryczne w obiektach budowlanych.
oświetleniem ulicznym, które jest traktowane jako element bezpieczeństwa. Część 7-714: Wymagania dotyczące specjalnych inhalacji lub lokalizacji. In-
Zgodnie z wymaganiami normy PN-IEC 60364-7-714:2003 obwody zasilania stalacje oświetlenia zewnętrznego.
oświetlenia ulicznego nie mogą być zabezpieczane wyłącznikiem różnicowo- 8. PN-HD 60364-4-41:2009 Instalacje elektryczne niskiego napięcia. Część
prądowym. W praktyce bardzo często spotyka się opracowania, gdzie zabez- 4-41: Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed poraże-
pieczenie jest realizowane przez wyłącznik różnicowoprądowy. Projekt oświet- niem elektrycznym.
lenia ulicznego zawierający takie rozwiązanie powinien być wycofany i zwró- 9. Katalogi producentów przewodów, kabli oraz osprzętu elektrycznego.
cony do projektanta z żądaniem opracowania zgodnego ze sztuką oraz wymo-
gami norm przedmiotowych. stan istniejący

podstawa opracowania W rejonie skrzyżowania ul. Malborskiej oraz ul. Toruńskiej zlokalizowana
jest słupowa stacja transformatorowa 15/04, kV o mocy 250 kVA, z której za-
1. Warunki lokalizacji inwestycji celu publicznego wydane przez Regionalną silane jest osiedle domków jednorodzinnych. W rozdzielnicy nn stacji trans-
Dyrekcję Ochrony Przyrody. formatorowej znajduje się wolne pole odpływowe, umożliwiające przyłącze-
2. Projekt stacji transformatorowej (patrz „elektro.info” nr 9/2018) oraz pro- nie szafy Sterowania Oświetleniem Nocnym (SON).
jekt sieci kablowej nn, zasilającej osiedle domków jednorodzinnych (patrz
„elektro.info” nr 10/2018).
3. Projekt oświetlenia – pominięty w artykule.
4. N SEP-E 004 Elektroenergetyczne i sygnalizacyjne linie kablowe. Projekto-
wanie i budowa.

Rys. J. Wiatr istniejąca linia napowietrzna 3x8,7/15 kV istniejąca linia napowietrzna 3x8,7/15 kV

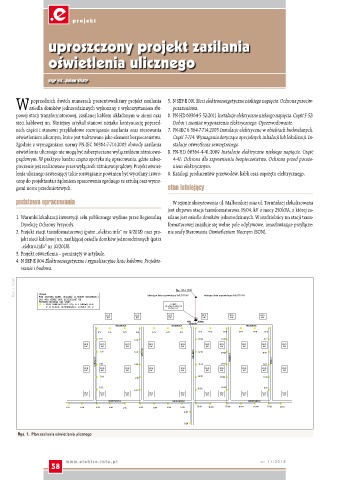

Rys. 1. Plan zasilania oświetlenia ulicznego
