jakość energii elektr ycznejprojekt

uproszczony projekt zasilania

osiedla domków jednorodzinnych

w energię elektryczną

część 2. – elektroenergetyczna sieć kablowa

mgr inż. Julian Wiatr

podstawa opracowania 8. N SEP-E 002 Instalacje elektryczne w obiektach budowlanych. Instalacje
elektryczne w obiektach mieszkalnych. Podstawy planowania.
1. Warunki zabudowy wydane przez lokalny urząd administracji państwowej. 9. PN-HD 60364-7-704:2010 Instalacje elektryczne niskiego napięcia. Część
2. Warunki techniczne przyłączenia do sieci elektroenergetycznej 3×230/400 V, 7-704: Wymagania dotyczące specjalnych instalacji lub lokalizacji. Insta-
wydane przez spółkę dystrybucyjną. lacje na terenie budowy i rozbiórki.
3. Wizja lokalna w terenie i uzgodnienia z inwestorem oraz właścicielami 10. PN-HD 60364-5-52:2011 Instalacje elektryczne niskiego napięcia.
gruntów, przez które przechodzi trasa projektowanej linii kablowej. Część 5-52: Dobór i montaż wyposażenia elektrycznego. Oprzewo-
4. Projekt zagospodarowania terenu opracowany przez architekta. dowanie.
5. Uzgodnienie trasy projektowanej linii elektroenergetycznej w Zespole 11. PN-HD 60364-4-41:2009 Instalacje elektryczne niskiego napięcia. Część
Uzgadniania Dokumentacji Projektowej. 4-41: Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed poraże-
6. N SEP-E 004 Elektroenergetyczne i sygnalizacyjne linie kablowe. Projek- niem elektrycznym.
towanie i budowa. 12. Rozporządzenie Ministra Gospodarki z dnia 4 maja 2007 roku w sprawie
7. N SEP-E 001 Sieci elektroenergetyczne niskiego napięcia. Ochrona prze- szczegółowych warunków funkcjonowania systemu elektroenergetyczne-
ciwporażeniowa. go (DzNr 93/2007, poz. 623, z późniejszymi zmianami).

Rys. J. Wiatr

istniejąca linia napowietrzna 3x8,7/15 kV istniejąca linia napowietrzna 3x8,7/15 kV

Malborska Malborska Malborska Malborska

Elbląska Wiślana Toruńska Wiosenna Cebuli

Grudziądzka Grudziądzka Grudziądzka Grudziądzka Grzybowa

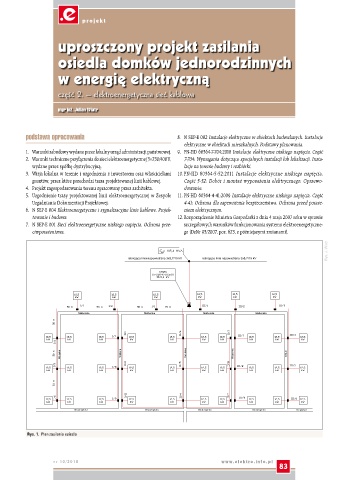

Rys. 1. Plan zasilania osiedla
