jakość energii elektr ycznejprojekt

uproszczony projekt

zasilania transformatorów

elektromedycznych bloku

operacyjnego szpitala

mgr inż. Julian Wiatr

rzy projektowaniu układów zasilania budynków służby zdrowia pojawia się i urządzenia podmiotu wykonującego działalność leczniczą (DzU z 2012
Pszereg wątpliwości wynikających z oczekiwanego poziomu niezawodności roku, poz. 739).
dostaw energii elektrycznej. Brak wytycznych w tym zakresie często prowadzi 6. Wizja lokalna w budynku.
do błędnego rozumienia tego problemu przez inwestora oraz projektanta. Ni- 7. N SEP-E 007 Instalacje elektryczne i teletechniczne w budynkach. Dobór
niejszy artykuł jest prezentacją praktycznej realizacji teorii publikowanej w „elek- kabli i innych przewodów ze względu na ich reakcję na ogień.
tro.info” w numerach 6/2018 oraz 7–8/218. Artykuł został ograniczony do zasi- 8. PN-IEC 60364-5-52:2011 Instalacje elektryczne niskiego napięcia.
lania transformatorów elektromedycznych, które stanowią główny element za- Część 5-52: Dobór i montaż wyposażenia elektrycznego. Oprzewo-
silania bloku operacyjnego. Rozwinięcie tematu w zakresie zasilania sali ope- dowanie.
racyjnej nastąpi w jednym z numerów „elektro.info” w 2019 roku. 9. PN-HD 60364-4-41:2009 Instalacje elektryczne niskiego napięcia. Część
1. Zlecenie inwestora. 4-41: Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed poraże-
2. Dokumentacja elektryczna budynku. niem elektrycznym.
3. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 10. Scenariusz rozwoju zdarzeń pożarowych.
7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych 11. PN-HD 60364-7-710:2012 Instalacje elektryczne niskiego napięcia. Część
obiektów budowlanych i terenów (DzU nr 109/2010, poz. 719). 7-710: Wymagania dotyczące specjalnych instalacji lub lokalizacji. Pomiesz-
4. Rozporządzenia Ministra Infrastruktury i Budownictwa z dnia 17 listopa- czenia medyczne.
da 2016 roku w sprawie sposobu deklarowania właściwości użytkowych 12. Uzgodnienie z rzeczoznawcą ds. zabezpieczeń ppoż. oraz uzgodnienie
wyrobów budowlanych oraz sposobu znakowania ich znakiem budowla- z rzeczoznawcą ds. bhp.
nym (DzU z 2016 roku, poz. 1966). 13. Katalogi producentów przewodów i kabli elektrycznych oraz producen-
5. Rozporządzenie Ministra Zdrowia z dnia 26 czerwca 2012 roku w spra- tów instalacyjnego osprzętu elektrycznego i transformatorów elektro-
wie szczegółowych wymagań, jakim powinny odpowiadać pomieszczenia medycznych.
Rys. J. Wiatr

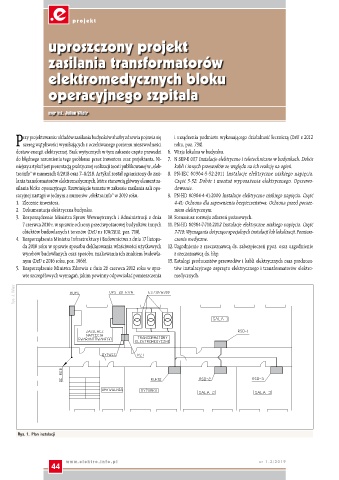

Rys. 1. Plan instalacji
