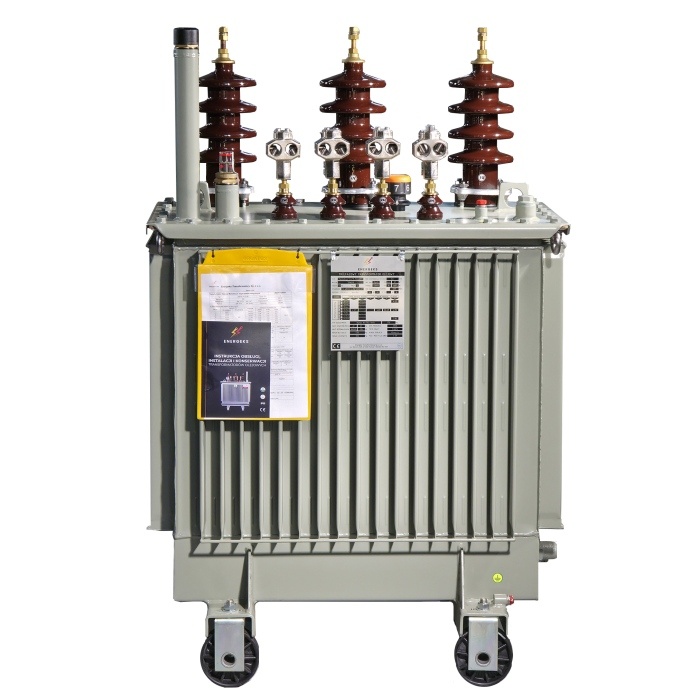

Transformatory olejowe MarkoEco2 - prezentacja produktu
| Moc znamionowa, w [kVA] | od 25 do 4550 |
| Napięcie uzwojenia górnego (pierwotnego), w [kV] | 6,3/10,5/15,75/21/30 |
| Napięcie uzwojenia dolnego (wtórnego),w [V} | 3f~400/3f~420/3f~690/3f~800/3f~6300 lub inne |
| Częstotliwość, w [Hz] (± tolerancja,w [%] | 50 (±10) |
| Regulacja napięcia po str. uzw. pierwotnego, w [%] | ±3×2,5%; możliwe: ±2×2,5%, ±4×2,5% oraz ±5×2,5% |
| Układy połączeń | Dyn5, Dyn11, Yzn5, Dd0 lub inny |
| Prąd stanu jałowego, w [%] | zgodnie ze specyfikacją ofertową |
| Straty stanu jałowego P0, w [W] | zgodne z regulacjami EcoDesign Rozporządzenia Komisji UE nr 548/2014 (Etap II) |
| Straty obciążenia DP, w [W] | zgodne z regulacjami EcoDesign Rozporządzenia Komisji UE nr 548/2014 (Etap II) |
| Napięcie zwarcia uk, w [%] | 4/6 |
| Termiczna klasa izolacji | A |
| Sposób chłodzenia | ONAN, ONAF, OFWF |
| Moc akustyczna w odległości 1 m,w [dB (A)] | zgodnie z normą EN 60076-10 i wymaganiami specyfikacji ofertowej |
| Stopień ochrony IP IP00 (bez obudowy), | P00 (bez obudowy), IP31 (z obudową) |
| Wymiary zewnętrzne (dł.×szer.×wys.), w [mm} | zgodnie ze specyfikacją ofertową |
| Masa całkowita, w [kg] | zgodnie ze specyfikacją ofertową |
| Temperatura pracy (otoczenia), w [°C] | od –25 do 40 |
| Uwagi techniczne |
transformatory olejowe wykonywane w standardach stosowanych w sieciach OSD w Polsce, z 3, 5 lub 7 pozycyjnym przełącznikiem zaczepów, przepustami porcelanowymi lub konektorowymi, przyłączami SN w standardzie Euromold, terminalami jednośrubowymi lub dwuśrubowymi, zaczepami typu TOGA, retencją oleju, monitoringiem PT100, zabezpieczeniem DMCR lub DGPT2, skrzynką kablową NNIP21/IP54, uzwojeniami miedzianymi lub aluminiowymi oraz ekranami elektrostatycznymi w wykonaniu pod PV |
| Normy, certyfikaty, standardy, znaki jakości |
EN 50588-1, EN 60076-1, EN 60076-10, REG. UE 548/2014, EcoDesign (EU) 2019/1783 – Etap II, IEC 61000-3-2, PN-EN ISO 12944; Certyfikaty: BGTCLVVX22072021, Znak CE, ISO 9001, ISO 14001, ISO 18001; Olej izolacyjny zgodny z IEC 60296. |
| Gwarancja, w [miesiącach] | 60 |
